[其他DIY] 再玩一次OLED晶体管测试仪,保证最后一次。我发肆

  [复制链接]
发表于 2015-4-17 07:06 | 显示全部楼层
预定一套
发表于 2015-4-17 19:45 来自手机 | 显示全部楼层
很好,楼主强大!
 楼主| 发表于 2015-4-18 00:38 来自手机 | 显示全部楼层
dtdtd 发表于 2015-4-16 23:30
我也预定一套.

预订的直接联系我
发表于 2015-4-18 01:14 | 显示全部楼层
这玩艺都更新了什么功能呀?
发表于 2015-4-18 02:29 | 显示全部楼层
又想买了,但旧的一个还很新啊!
发表于 2015-4-18 09:53 | 显示全部楼层
预订一套。请PM。。。     顺便问下 稳压管 测试可以到 多少伏的?
 楼主| 发表于 2015-4-18 18:49 | 显示全部楼层
本帖最后由 zhqsoft 于 2015-5-5 15:30 编辑

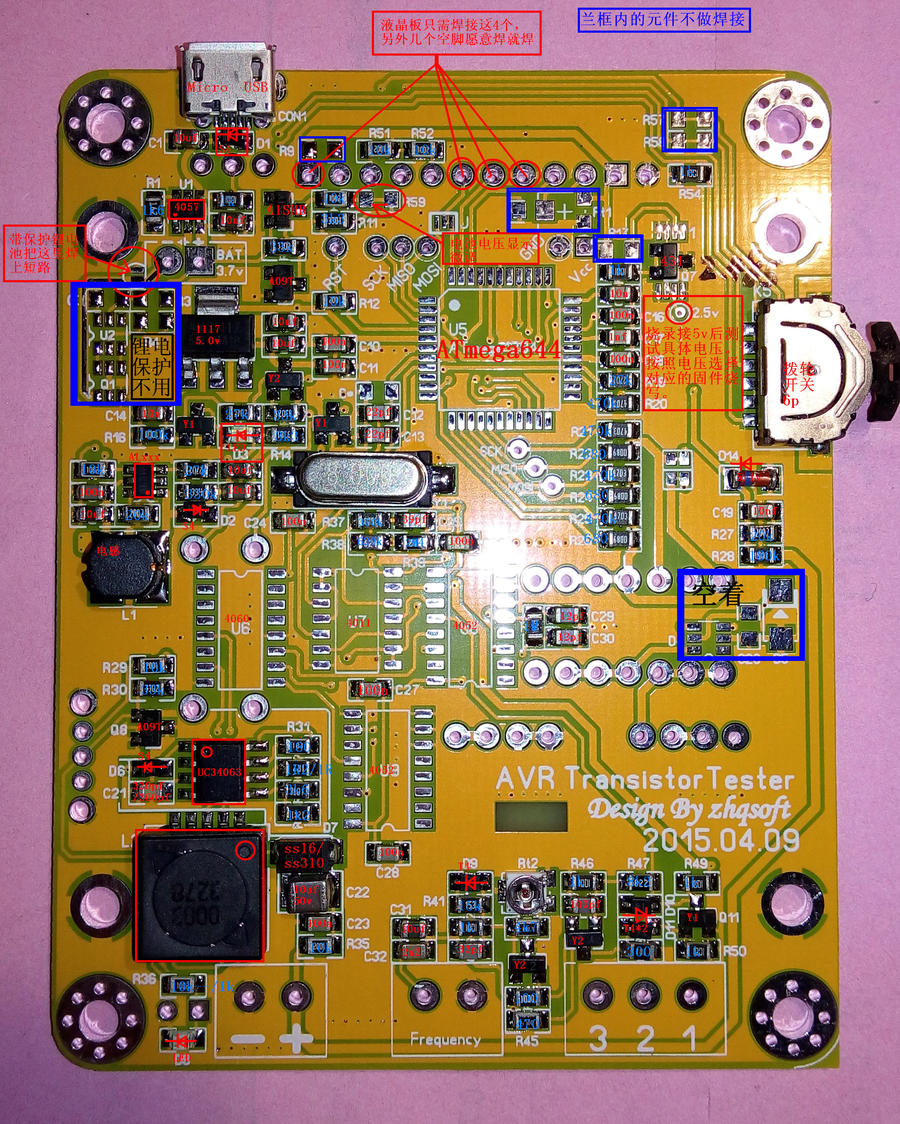

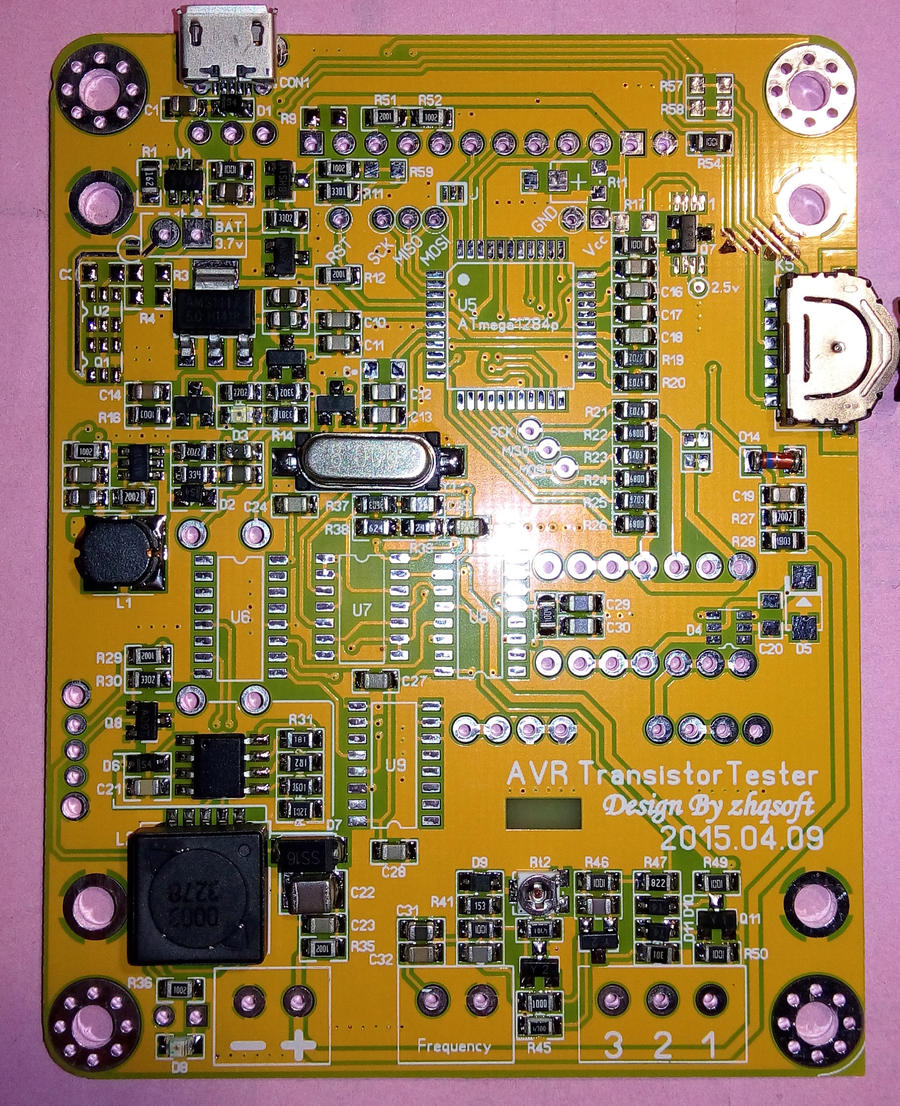

先准备这些。想到什么再增加。最后两个高清图
avr烧写用USBasp。x包几块钱一条。

程序按照431基准实机测量后选择对应的固件烧写
M644晶体管套件教程.pdf (2.33 MB, 下载次数: 1376)

AVR下载教程.rar (237.54 KB, 下载次数: 785)
程序固件下载:
M644_OLED晶体管测试仪.rar (1.98 MB, 下载次数: 1488)

使用说明.txt (1.1 KB, 下载次数: 859)

关于下载: USBasp烧录线驱动.rar (318.11 KB, 下载次数: 654)

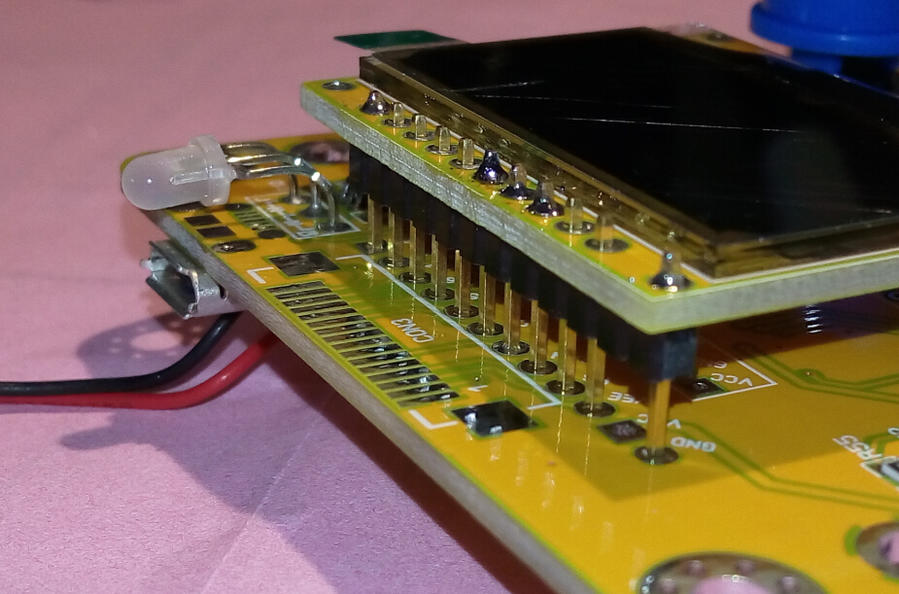

屏幕背板最好单独检查供电情况。6206有没有3.3v输出.因为焊上主板后比较难取下。其实那排孔已经尽量做小了。只要液晶板插着稍微用点力压着就可以试机。等到完全正常后再做焊接也不迟。

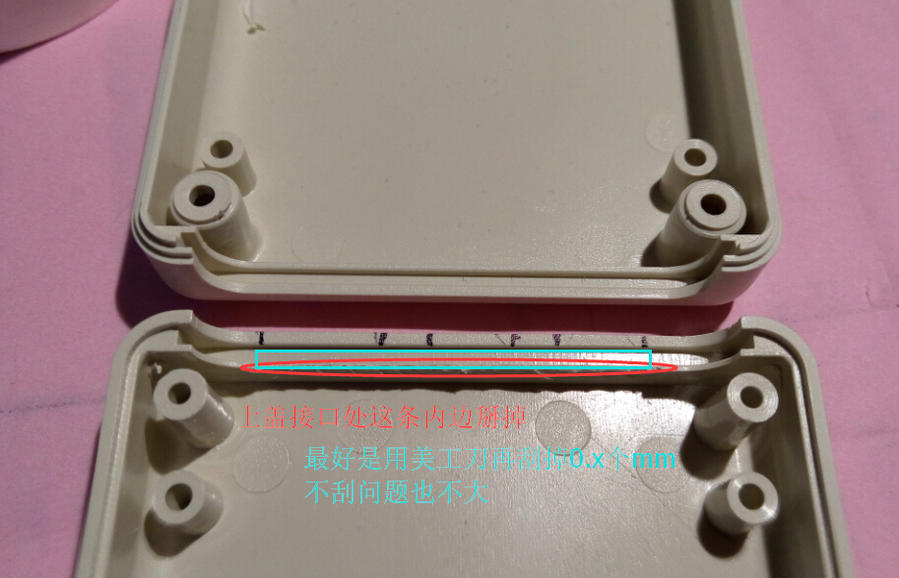

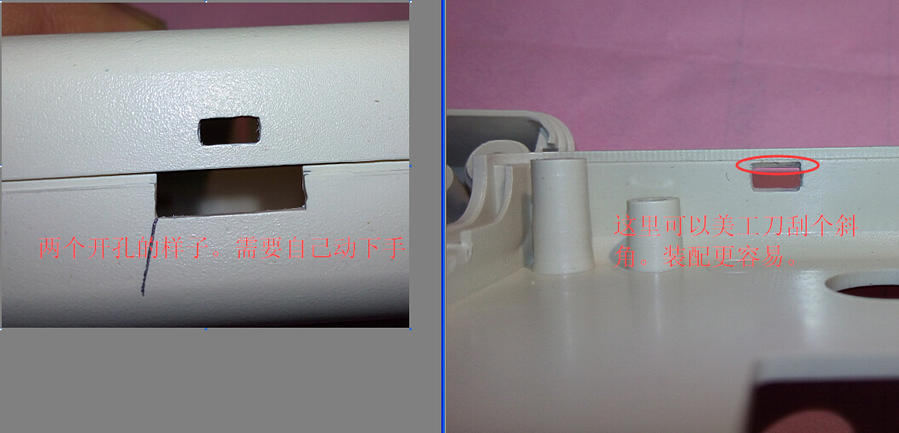

主板是设计固定在上盖得。4个矮的螺柱已攻丝。用M3螺丝固定。不需要拧紧。只要能把板子挂住就可以了

上面已经下手的可以加这群。。。。,群号码:215118850  大家一起玩
