[3AG1电路集锦] 长按开、短按关单键电子开关电路

[复制链接]
发表于 2015-8-19 13:43 | 显示全部楼层 |阅读模式
jiang3030 想做一个长按开、短按关单键电子开关电路:
工作电压5v,长按3~5s开机,短按关机;
负载电流很小,输出控制用NPN三极管(集电极输出);
上电时若输出低电平,长按变高。上电时若输出高电平,则短按变低,长按变高。
https://www.yleee.com.cn/thread-29620-2-1.html

可以使用双D触发器CD4013里的其中一个触发器做,剩余的另一个触发器输入控制端均接地,输出端悬空。

 楼主| 发表于 2015-8-19 13:48 | 显示全部楼层
如果负载电流较大,最好使用场管作为开关管,减小导通压降。

使用PMOS场管作为开关管的电路:

为了减小电子开关关闭时的静态电流,Q2使用了NMOS场管。要求不高的话也可以同上面的电路,Q2使用NPN型小功率三极管。

评分

参与人数 1一乐金币 +30 收起 理由
8=3 + 30 很给力!

查看全部评分

 楼主| 发表于 2015-8-19 13:49 | 显示全部楼层
使用JK触发器的电路:


 楼主| 发表于 2015-8-19 13:50 | 显示全部楼层
使用JK触发器低耗电的电路:


 楼主| 发表于 2015-8-19 13:55 | 显示全部楼层
本帖最后由 3AG1 于 2015-8-19 13:56 编辑

上电后上面这些电子开关电路均处于关闭状态。
延时电容使用2.2uF,需要按下约3秒后电子开关导通,再次短按后关闭。
关闭时如果长按不放,电子开关会先关闭,然后再次导通,但不会出现振荡现象。
发表于 2015-8-19 14:32 | 显示全部楼层
前排学习!
感觉这个可以用到以前收的9v电动螺丝刀头上面,拿来的时候只有一个12*12mm按钮控制,十分不靠谱。
用这个电路可以利用这个按钮,再加上一个6v双刀双掷继电器控制正反转,简直完美。
发表于 2015-8-19 16:51 | 显示全部楼层
首页前来学习记号
发表于 2015-8-19 22:09 | 显示全部楼层
好电路收藏了,用途很广。可以改造移植到很多地方。
发表于 2015-8-20 01:42 | 显示全部楼层

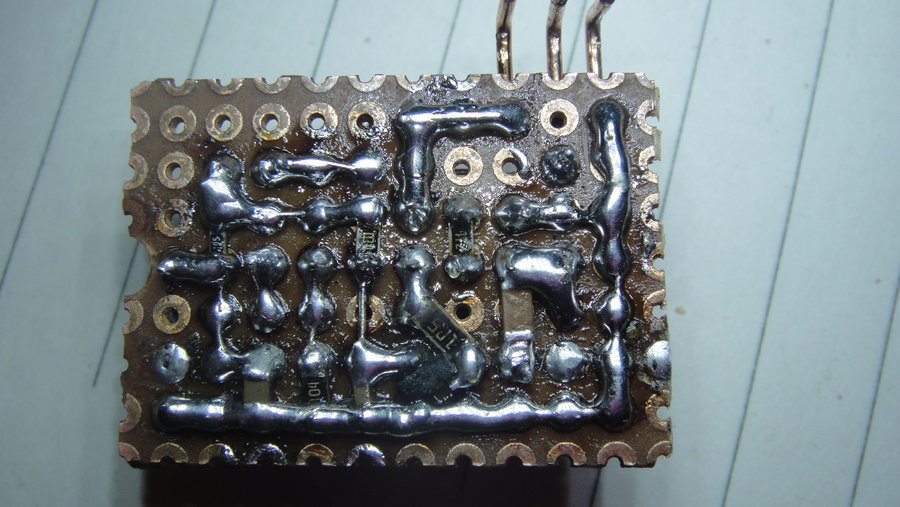

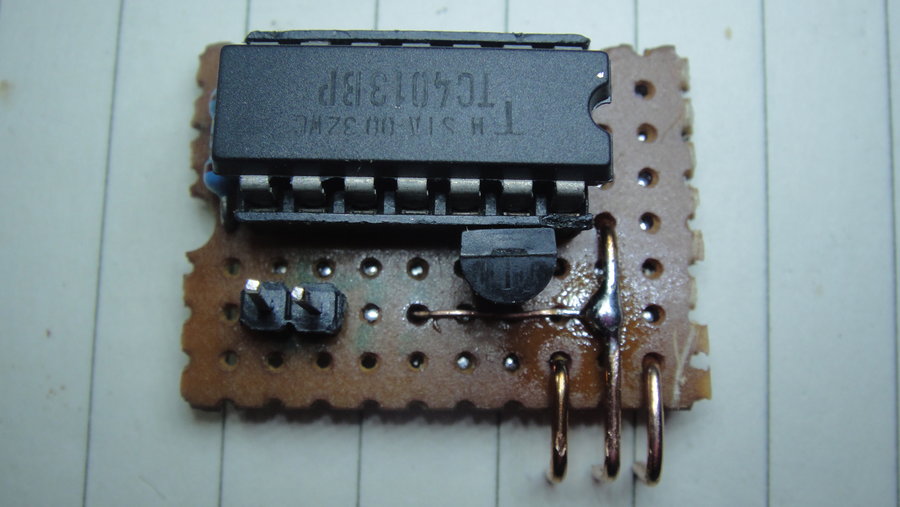

三哥辛苦了、谢谢! 己制作好了,一次成功,非常完美,再次感谢!!

评分

参与人数 1一乐金币 +30 收起 理由
8=3 + 30 很给力!

查看全部评分

发表于 2015-8-23 21:33 | 显示全部楼层
前排学习!
