[其他综合] LT3800EFE大功率DC-DC板打样回来了,焊接了一块试试

[复制链接]

Rank: 7Rank: 7Rank: 7

版主

118

主题

1871

帖子

6942

积分
精华
3
阅读权限
200
注册时间
2009-5-10
最后登录
2017-5-20
发表于 2015-12-21 17:09 | 显示全部楼层 |阅读模式

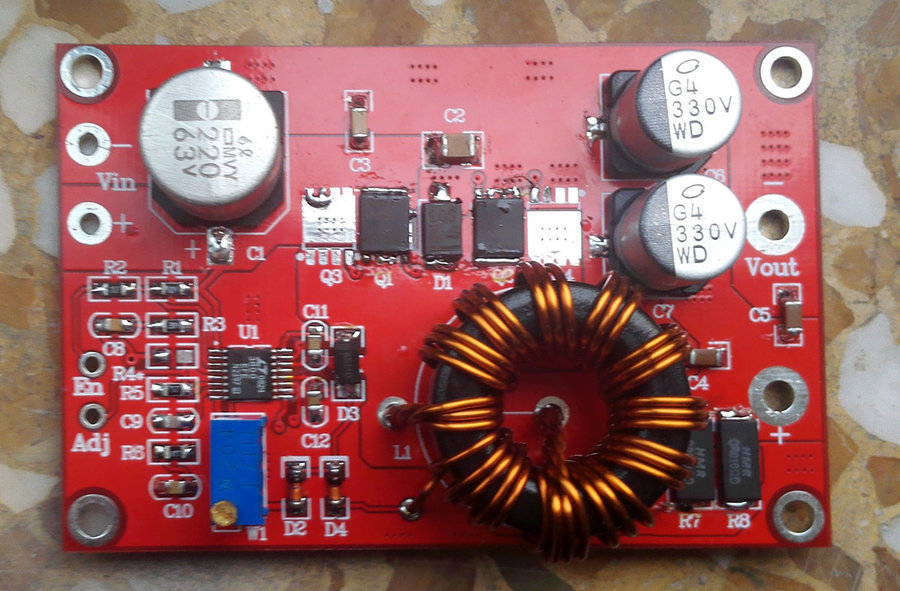

        设计主要参照PDF文件里面5V10A的图,MOS使用了两只60V50A的贴片,输入端使用63V220UF贴片电容+100V10UF MLCC+100V0.1UF,输出端使用35V330UF贴片电容两只+35V22UF MLCC 2只,电流采样点组使用10毫欧2W贴片电阻两只并联,电感是用了一只CS229125的铁硅铝磁环,1MM铜线3线并绕9圈,ADJ和EN都设计了端子,便于做跟随电路和外部控制。用30V5A电源测试了下,输入24V,输出12V8A的时候,效率达到95%,输出10V10A,效率94%,5V15A输出时效率89%,MOS和LT3800都发热比较厉害,看来想输出大电流必须加散热片。



Rank: 6Rank: 6

黄金会员

2

主题

197

帖子

5288

积分
精华
0
阅读权限
40
注册时间
2011-10-3
最后登录
2017-10-14
发表于 2015-12-21 18:31 | 显示全部楼层
顶楼主,把MOS放4个会降低多少发热呢?

期待楼主出详细的结果

Rank: 6Rank: 6

黄金会员

6

主题

159

帖子

5636

积分
精华
0
阅读权限
40
注册时间
2014-5-7
最后登录
2017-11-18
发表于 2015-12-21 20:31 | 显示全部楼层
支持期待 套件、、

Rank: 7Rank: 7Rank: 7

钻石会员

77

主题

3015

帖子

1万

积分
精华
0
阅读权限
50
注册时间
2010-6-12
最后登录
2017-11-13
发表于 2015-12-21 21:55 | 显示全部楼层
这个好!~
回复

使用道具 举报

Rank: 5Rank: 5

高级会员

17

主题

623

帖子

3666

积分
精华
0
阅读权限
30
注册时间
2010-10-11
最后登录
2017-11-12
发表于 2015-12-21 21:57 | 显示全部楼层
前排等赠送

Rank: 6Rank: 6

黄金会员

62

主题

1200

帖子

9564

积分
精华
0
阅读权限
40
注册时间
2010-5-7
最后登录
2017-11-18
发表于 2015-12-22 09:44 | 显示全部楼层
做的不错!技术好可以做淘宝了,我再想业余情况下有那么大功率的设备吗?

Rank: 7Rank: 7Rank: 7

版主

118

主题

1871

帖子

6942

积分
精华
3
阅读权限
200
注册时间
2009-5-10
最后登录
2017-5-20
 楼主| 发表于 2015-12-22 11:04 | 显示全部楼层
07@20 发表于 2015-12-22 09:44
做的不错!技术好可以做淘宝了,我再想业余情况下有那么大功率的设备吗?

买了一个48V50A的大功率电源,因为调到20V以下不能大电流输出,我就想做一些大电流DC-DC板子做跟随,然后后级再加线性稳压。

Rank: 6Rank: 6

黄金会员

16

主题

296

帖子

5216

积分
精华
0
阅读权限
40
注册时间
2010-2-18
最后登录
2017-11-18
发表于 2015-12-22 22:49 | 显示全部楼层
LT3800EFE大功率DC-DC板
支持套件的出现

Rank: 7Rank: 7Rank: 7

版主

118

主题

1871

帖子

6942

积分
精华
3
阅读权限
200
注册时间
2009-5-10
最后登录
2017-5-20
 楼主| 发表于 2015-12-23 16:37 | 显示全部楼层

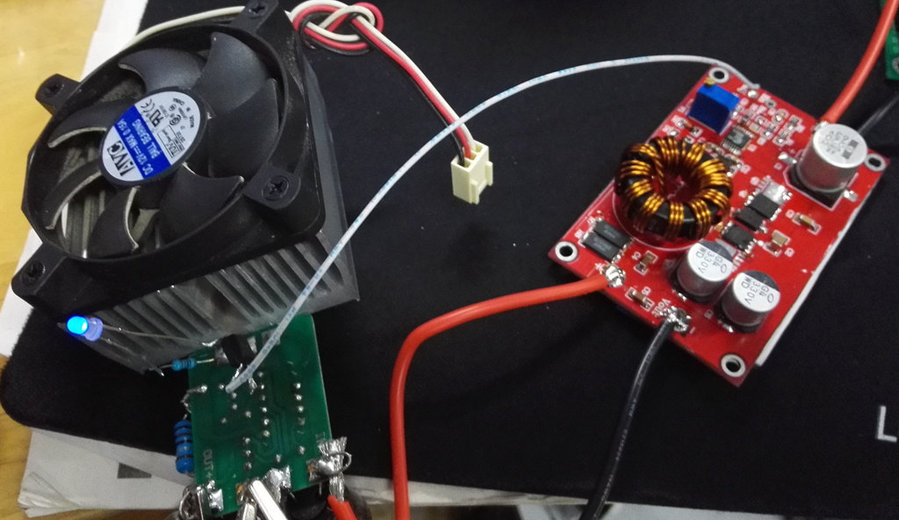

      今天下午用24V300W变压器,带4700uf电容,后级用LM723+2SD923的板子(输入输出各接了一个35V680uF电容),使用817光耦+蓝色LED+1K电阻做跟随控制,测量LTC3800输出端跟LM723输出端电压差3.9V,原来的723板子用的限流电阻是0.22欧姆的,电流最大到2.6A左右,我又并接了两只0.1欧姆的,电流可以到5A左右。
    下面是输出测试:

犹豫前面实验发现芯片和mos都会发热,就在底部用散热硅胶粘接了一片铝板做散热。

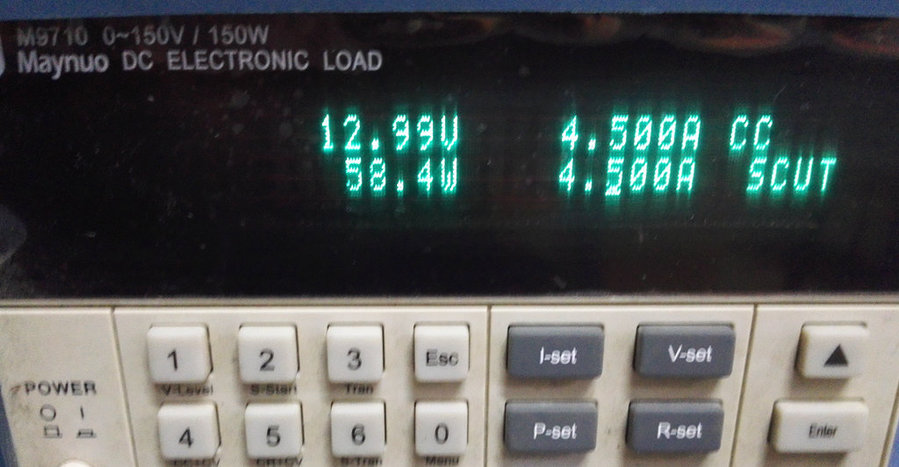

电子负载接到LM723板的输出端,显示12.99V4.5A

LM723端的纹波测试,接近100mv

Rank: 5Rank: 5

高级会员

0

主题

2

帖子

100

积分
精华
0
阅读权限
30
注册时间
2014-8-13
最后登录
2017-9-24
发表于 2016-1-19 19:01 | 显示全部楼层
想知道楼主外围元件是按哪个规格算出来的,手册上没有提及可调电路的参数,都是固定值的公式。
