菜鸟DIY 5*7LED时钟之学习中

BG8FKW · 发表于 2011-8-28 10:09

准备DIY一个由5片5*7LED点阵模块的电子时钟，
功能：时间显示、温度显示、红外遥控设置、闹铃（定时接通继电器、倒计时关闭继电器）
目前有的主要器件：M8L、5*7LED模块（七个阳极五个阴极）、595、红外遥控、DS18B20,DS3231(DS1302不太准，不准备用）、5V继电器等

很多都不懂，只有一步一步边学边做了，请各位空闲之余多多指教

现在遇到的问题：LED模块行列扫描都用595行吗？限流电阻加在哪里好呢？是阳极还是阴极？

BG8FKW · 发表于 2011-8-28 10:44

网上找了点资料

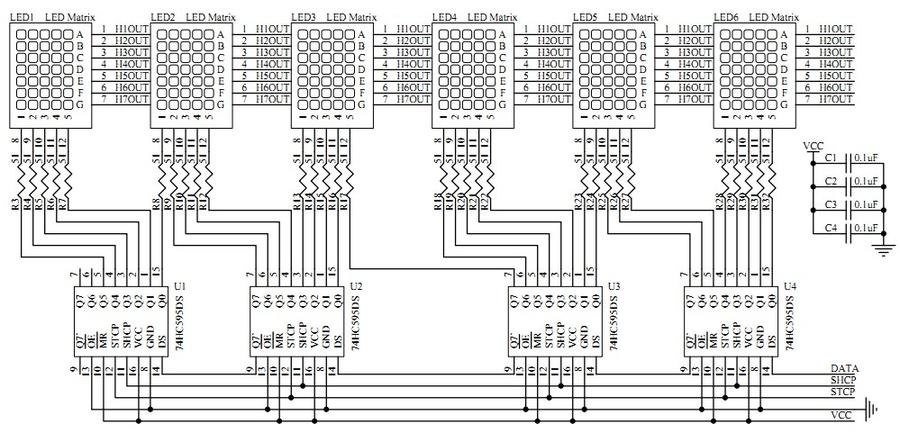

电路图

LED时钟电路1.PDF (49.94 KB, 下载次数: 885)

LED时钟电路2.PDF (45.56 KB, 下载次数: 806)

非门 · 发表于 2011-8-28 11:05

二楼这款我现在有两个。。时间老是快

mdy-5153 · 发表于 2011-8-28 11:09

一般都是晶振的问题。

二楼这款我现在有两个。。时间老是快
非门发表于 2011-8-28 11:05 https://www.yleee.com.cn/images/common/back.gif

chjj0 · 发表于 2011-8-28 12:08

回复 4# mdy-5153

http://bbs.doyoung.net/forum.php?mod=viewthread&tid=302
对，找到一点资料，分享一下。是“杜洋工作室”里的。
关键字：DS1302 晶振负载电容精度

BG8FKW · 发表于 2011-8-28 12:47

我现在关键把LED模块接线上搞好，个个击破

chillmax · 发表于 2011-8-28 13:50

DS1302，本身应该是不并/串电容的，我在老电脑主板上拆的晶振，异常精准。
5x7点阵钟，可以参考yanzeyuan的设计http://blog.sina.com.cn/nixieclock

BG8FKW · 发表于 2011-8-28 17:25

回复 7# chillmax

我已经看过多次，有原理图就好了

chillmax · 发表于 2011-8-28 18:59

本帖最后由 chillmax 于 2011-8-28 19:02 编辑

回复 chillmax

我已经看过多次，有原理图就好了
BG8FKW 发表于 2011-8-28 17:25 https://www.yleee.com.cn/images/common/back.gif

买他的钟就会给的。这里给出所需部分。

a5s5d6f6 · 发表于 2011-8-28 19:27

本帖最后由 a5s5d6f6 于 2011-8-28 21:34 编辑

yanzeyuan 的网店：http://nixieclock.taobao.com/
他最近出门，9月中下旬才回来
