分享自己刚画的U-blox LEA-4A模块的PCB，单面板，可DIY

199003326 · 发表于 2011-10-15 16:48

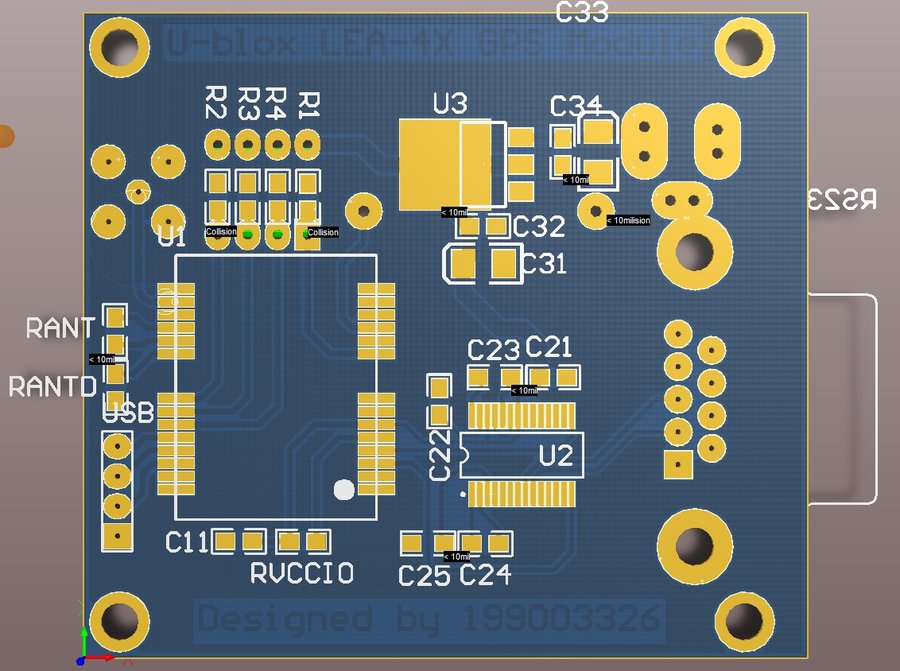

进了熊的ATmega64主控的车载GPS，苦于是外置GPS模块的，就自己画了一个，可保持原机完整的情况下使用，现将SCH和PCB分享给大伙，用的上的自己拿。

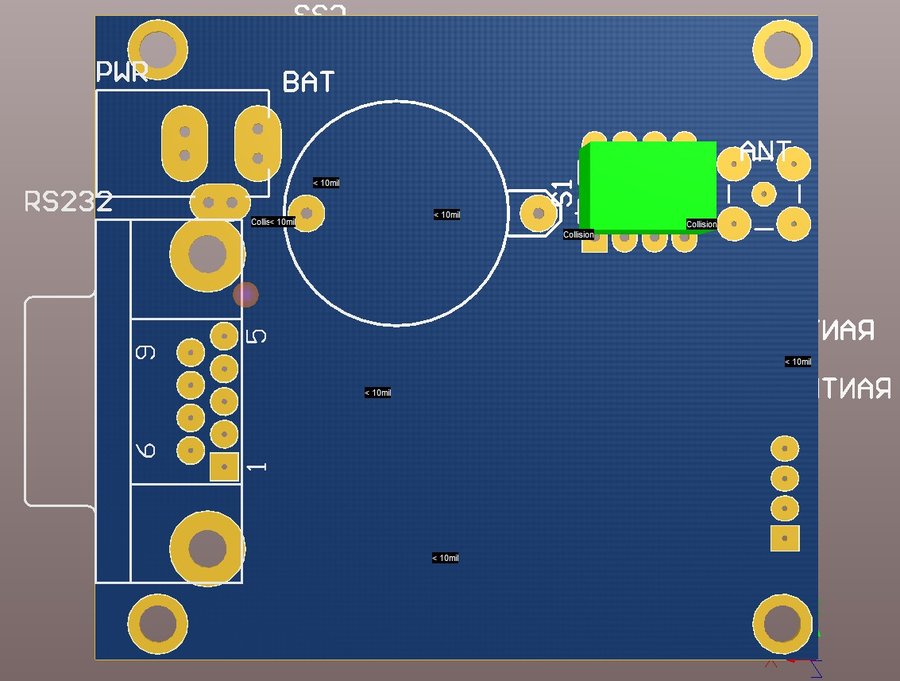

支持U-blox LEA-4x系列的GPS模块，板上带MAX3243（手头没其他3V的TTL-RS232，就用它了，就是有点浪费，嘿嘿），DB-9母头输出，5.5/2.5的标准电源插座；有个4位的拨码开关，可选择模块的工作波特率啥的，具体参考Datasheet吧。
PS:画的比较丑，但能用就行，省钱才是王道，HOHO~~ 欢迎大家拍砖。

jackaljin · 发表于 2011-10-15 20:20

回复 1# 199003326

画的不错多谢共享

100abc · 发表于 2011-10-15 20:35

挺好的，谢谢提供！

strive · 发表于 2011-10-15 21:19

这个必须顶！

jigsaw · 发表于 2011-10-15 22:37

么子软件画的？

199003326 · 发表于 2011-10-15 22:43

么子软件画的？
jigsaw 发表于 2011-10-15 22:37 https://www.yleee.com.cn/images/common/back.gif

Altium Designer 10

cvi670 · 发表于 2011-10-15 22:45

不错不错啊

QDHAM · 发表于 2011-10-15 23:07

这个必须顶！

1ylh · 发表于 2011-10-18 20:11

做出来卖多好，哈

tgl97141155 · 发表于 2012-2-6 14:51

版主，你的板子我已经打样做回来了，因为手里有几块LEA-4A的模块，但是有点问题，我没有找到原理图中各元件的规格型号，能不能联系我啊 qq:253273625
