红塔山赠送的示波器收到了,有点遗憾,支架摔断了

  [复制链接]
发表于 2012-1-19 21:47 | 显示全部楼层
回复 18# 社建电子 . F+ ^$ p* y( _( ^2 {; W7 H1 ?, ~5 _4 x

  ^& x7 A3 ~/ }. Z+ g2 \0 u) C5 F6 I+ o( H: ~& z$ W# o6 k

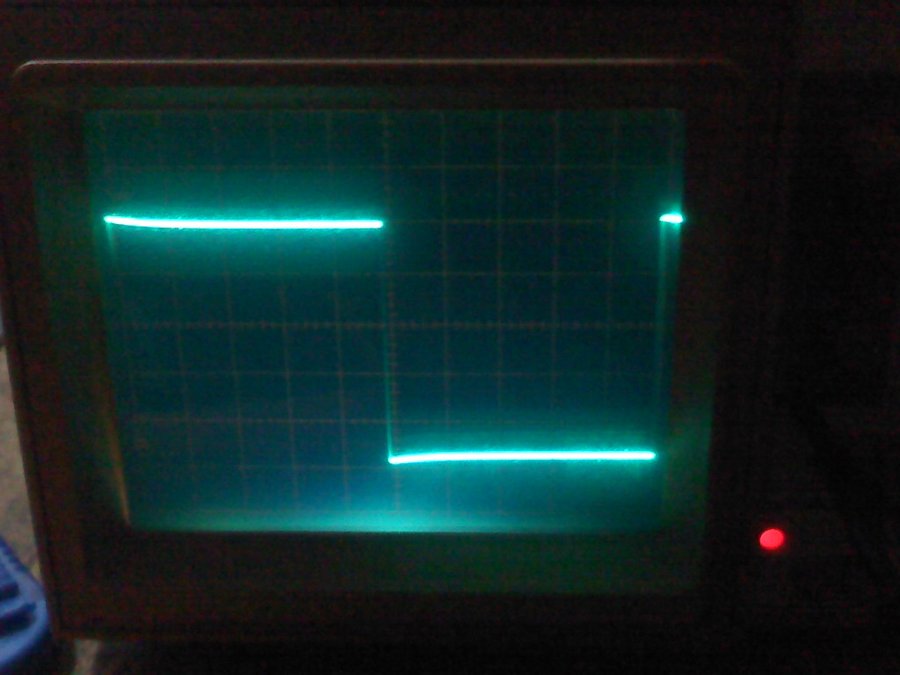

    自身校准信号应当是方波怎么变成正弦波了?你测的是什么?
 楼主| 发表于 2012-1-19 21:51 | 显示全部楼层
本帖最后由 社建电子 于 2012-1-19 21:56 编辑 , u% \5 c  L& v7 F# T$ T

5 S( F6 b) c7 Q/ i回复 21# benli
* _5 q$ i8 ~1 Y! n$ |# C
- {  K' z" [/ ~# c6 J) t( F: C/ \. J3 K1 I0 d; G3 E8 s! K
    测的手指头,这个是1khz信号
发表于 2012-1-19 21:54 | 显示全部楼层
回复 22# 社建电子
  ^8 t5 }$ Q: T# P5 T# G/ P' ], `/ v# H) ]3 Q* G
) c0 ]: q; X7 E

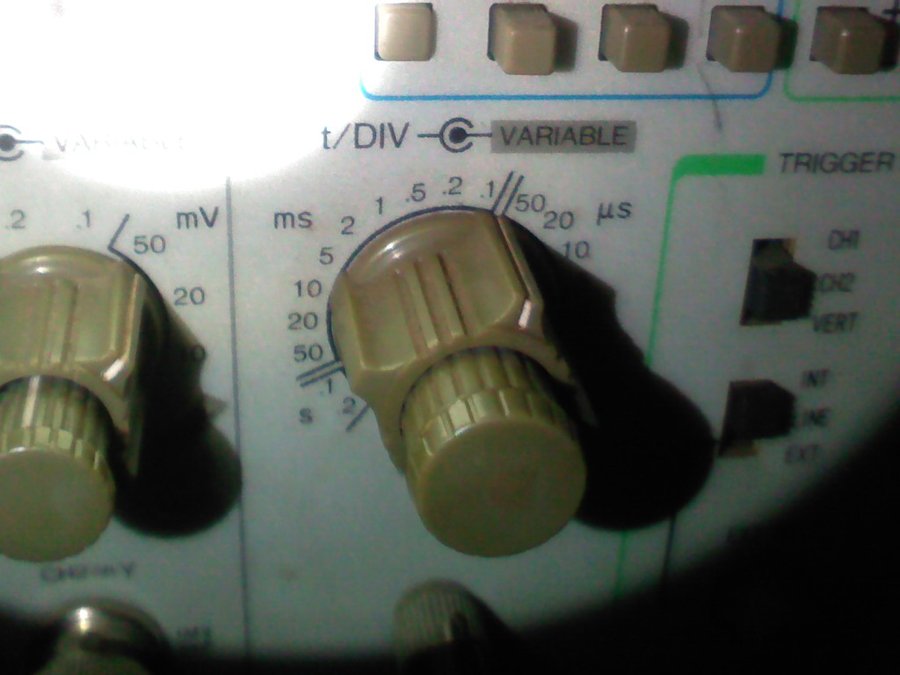

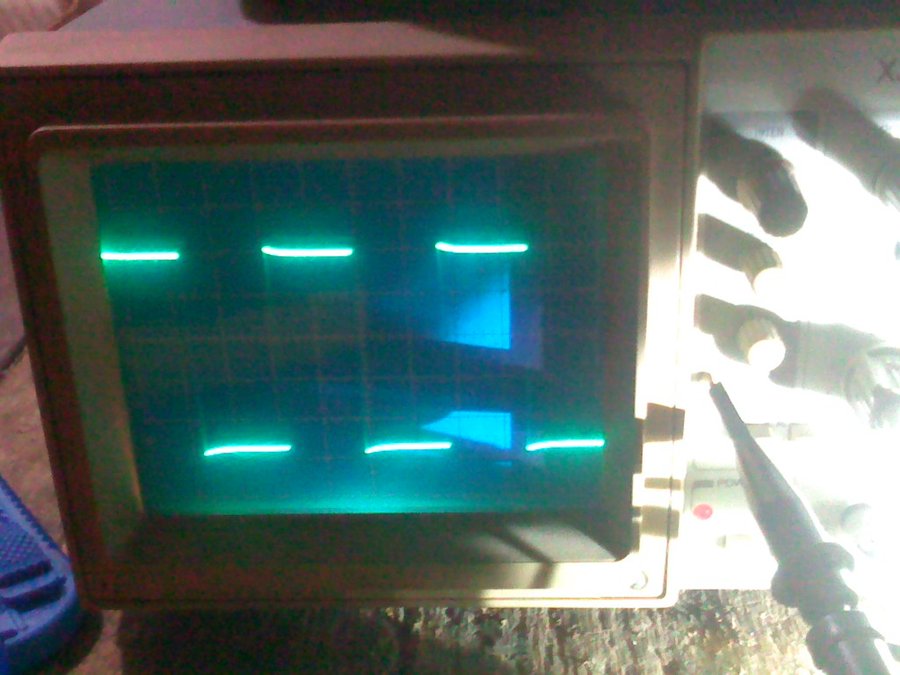

    波形有着过冲,调整下探头的补偿可变电容,使水平变成直的
发表于 2012-1-19 21:54 | 显示全部楼层
一般都喜欢测试身体的工频感应电波形,多数波形还很漂亮,花样也多,自身信号反倒没人爱看。
/ ^3 d4 x& t; b& I2 q7 r' ]& A. j; |- @% ^& X$ K/ b. m- z1 R- Y
这玩意就怕这样……看图好像包装也大意了点,都对邮局太大意了,呵呵。
发表于 2012-1-19 22:01 | 显示全部楼层
一般都喜欢测试身体的工频感应电波形,多数波形还很漂亮,花样也多,自身信号反倒没人爱看。
2 X! B. n  E9 a; p% |" A+ q' @0 m4 [; `; c+ a4 k6 g
这玩意就怕 ...; a% ]) ~. n! V3 d
snoopy8008 发表于 2012-1-19 21:54 https://www.yleee.com.cn/images/common/back.gif
9 G( |& n2 C; L
8 |% K$ h0 x; X" Q3 v

- ]7 O- P# A' Q2 T: [4 ~2 p    别说邮局,快递更暴力!社建那里的电网杂波还不算多
发表于 2012-1-19 22:03 | 显示全部楼层
一段约50cm电线上的感应波形
 楼主| 发表于 2012-1-19 22:03 | 显示全部楼层
https://www.yleee.com.cn/viewthread.php?tid=12367&highlight=%C9%E7%BD%A8%B5%E7%D7%D3
) U0 s9 @( {, f8 g8 dXJ4318 示波器 的产品介绍% n$ F; o% e; ?4 h0 j
XJ4318 型示波器具有20MHz频带宽度。本仪器Y放大器最高灵敏度为1mv/div,能观察微弱信号;同步系统具有TV同步功能,能自动同步波形。本仪器具有独特的交替触发功能,能同时观察和测量两个时间不相关信号的各种参量,为此受到用户的欢迎。" k% u7 e0 t( ^# e
XJ4318 型示波器采用进口高亮度CRT,其功能完善,操作方便,稳定可靠,因此,在部队、院校和工厂生产线中得到广泛应用。$ |' `9 v) c" Y
XJ4318 示波器 的性能参数! s1 `/ U6 d6 u7 H; ]: n/ ^7 }6 W
垂直系统
9 c. E$ m* ~: b1 ]·频带宽度 DC~20MHz5 n) G( s5 ]% k9 D
·上升时间 ≤17.5nS9 ?' y) L$ w/ j5 Q/ A
·偏转系数 5mV/div~5V/div, 分10档
; S8 M) B, a" @·工作方式 Y1、Y2、交替、断续、Y1 Y2+ \& o$ n' f7 n; d% {
·扩展 ×56 K' S# b3 a+ \6 F; ]9 w2 ~5 C8 |
水平系统
" e! {; T! K; ^2 r3 u! j, O·偏转系数 0.2μS/div~0.5S/div, 分19档$ Y8 u, W/ S; i2 M" X. }
·扩展 ×10
, s7 g8 s& b- h·扫描方式 自动、触发、X-Y、外, f# `( T) f# f7 r2 o# g( j
·触发电平锁定 能自动同步波形,无需再调电平0 k" b' ?( ]- S9 f- h  Z+ I" F
·触发方式 选择Y1、Y2、VERT
4 ?# N0 K4 q. t& ]8 J一般性能1 f; N1 V/ p& u# l2 X, @$ ^1 `! B6 @0 X
·有效显示面 8×10div(1div=1cm)4 N2 c/ X$ X9 ]
采用进口高亮度CRT5 g* R4 e1 d) u- ?( Z
·使用电源 AC 220V 50Hz
  j- _. K/ |9 x·外形尺寸 330B×130H×440Dmm  H( B* G0 S* i1 ]* X6 h
·重量 6.5kg* a" Q9 u1 o  W( y
XJ4318 示波器的使用
+ w) {/ _) ~' y" A- N- X" }0 _电子示波器(简称示波器)能够简便地显示各种电信号的波形,一切可以转化为电压的电学量和非电学量及它们随时间作周期性变化的过程都可以用示波器来观测,示波器是一种用途十分广泛的测量仪器。7 c8 L2 M! ?: f' E: L5 B9 G" F
一、示波器的基本结构; V$ [- s0 c% A5 N% Q& H
示波器的主要部分有示波管、带衰减器的 Y 轴放大器、带衰减器的 X 轴放大器、扫描发生器(锯齿波发生器)、触发同步和电源等,其结构方框图如图 4 - 15 - 1 所示。为了适应各种测量的要求,示波器的电路组成是多样而复杂的,这里仅就主要部分加以介绍。# {8 E8 X% e) a/ d' W
1 .示波管2 e) e) Q* Z$ o  ^9 B4 a! I
如图 4 - 15 - 1 所示,示波管主要包括电子枪、偏转系统和荧光屏三部分,全都密封在玻璃外壳内,里面抽成高真空。下面分别说明各部分的作用。" h; [3 x0 M* \
( 1 )荧光屏:它是示波器的显示部分,当加速聚焦后的电子打到荧光上时,屏上所涂的荧光物质就会发光,从而显示出电子束的位置。当电子停止作用后,荧光剂的发光需经一定时间才会停止,称为余辉效应。
1 o8 p$ B. p, d; p) Y/ c; d0 u( 2 )电子枪:由灯丝 H 、阴极 K、控制栅极 G 、第一阳极 A 1 、第二阳极 A 2 五部分组成。灯丝通电后加热阴极。阴极是一个表面涂有氧化物的金属筒,被加热后发射电子。控制栅极是一个顶端有小孔的圆筒,套在阴极外面。它的电位比阴极低,对阴极发射出来的电子起控制作用,只有初速度较大的电子才能穿过栅极顶端的小孔然后在阳极加速下奔向荧光屏。示波器面板上的“亮度”调整就是通过调节电位以控制射向荧光屏的电子流密度,从而改变了屏上的光斑亮度。阳极电位比阴极电位高很多,电子被它们之间的电场加速形成射线。当控制栅极、第一阳极、第二阳极之间的电位调节合适时,电子枪内的电场对电子射线有聚焦作用,所以第一阳极也称聚焦阳极。第二阳极电位更高,又称加速阳极。面板上的“聚焦”调节,就是调第一阳极电位,使荧光屏上的光斑成为明亮、清晰的小圆点。有的示波器还有“辅助聚焦”,实际是调节第二阳极电位。+ Q( `7 h/ d3 Q/ y8 M" X
( 3 )偏转系统:它由两对相互垂直的偏转板组成,一对垂直偏转板 Y ,一对水平偏转板 X 。在偏转板上加以适当电压,电子束通过时,其运动方向发生偏转,从而使电子束在荧光屏上的光斑位置也发生改变。2 ]: @/ I- l9 w. P
容易证明,光点在荧光屏上偏移的距离与偏转板上所加的电压成正比,因而可将电压的测量转化为屏上光点偏移距离的测量,这就是示波器测量电压的原理。
) V. m! T# |) q; E7 B. z9 S# t2 .信号放大器和衰减器5 A, P; ]! {2 }1 O( ^% h7 m! k
示波管本身相当于一个多量程电压表,这一作用是靠信号放大器和衰减器实现的。由于示波管本身的 X 及 Y轴偏转板的灵敏度不高(约 0.1 — 1mm/V ),当加在偏转板的信号过小时,要预先将小的信号电压加以放大后再加到偏转板上。为此设置 X 轴及 Y 轴电压放大器。衰减器的作用是使过大的输入信号电压变小以适应放大器的要求,否则放大器不能正常工作,使输入信号发生畸变,甚至使仪器受损。对一般示波器来说, X 轴和Y 轴都设置有衰减器,以满足各种测量的需要。
, g- U: s; b4 S9 |- _5 k3 .扫描系统
6 b0 N* A$ d) o) [扫描系统也称时基电路,用来产生一个随时间作线性变化的扫描电压,这种扫描电压随时间变化的关系如同锯齿,故称锯齿波电压,这个电压经 X 轴放大器放大后加到示波管的水平偏转板上,使电子束产生水平扫描。这样,屏上的水平坐标变成时间坐标, Y 轴输入的被测信号波形就可以在时间轴上展开。扫描系统是示波器显示被测电压波形必需的重要组成部分。7 c. _1 w1 [4 [9 b
二、示波器显示波形的原理/ U% \" K5 a( }; s
如果只在竖直偏转板上加一交变的正弦电压,则电子束的亮点将随电压的变化在竖直方向来回运动,如果电压频率较高,则看到的是一条竖直亮线,如图 4 - 15 - 2 所示。要能显示波形,必须同时在水平偏转板上加一扫描电压,使电子束的亮点沿水平方向拉开。这种扫描电压的特点是电压随时间成线性关系增加到最大值,最后突然回到最小,此后再重复地变化。这种扫描电压即前面所说的“锯齿波电压”,如图 4 - 15 - 3 所示。当只有锯齿波电压加在水平偏转板上时,如果频率足够高,则荧光屏上只显示一条水平亮线。
4 h. H' N9 h# t3 X7 V  I2 a如果在竖直偏转板上(简称 Y 轴)加正弦电压,同时在水平偏转板上(简称 X 轴)加锯齿波电压,电子受竖直、水平两个方向的力的作用,电子的运动就是两相互垂直的运动的合成。当锯齿波电压比正弦电压变化周期稍大时,在荧光屏上将能显示出完整周期的所加正弦电压的波形图。如图 4 - 15 - 4 所示。2 |" x+ Q3 Z; Q  B
三、同步的概念
. M& [8 r1 z% R如果正弦波和锯齿波电压的周期稍微不同,屏上出现的是一移动着的不稳定图形。这种情形可用图 4 - 15 -5 说明。设锯齿波电压的周期 T x 比正弦波电压周期 T y 稍小,比方说 Tx / T y =7/8 。在第一扫描周期内,屏上显示正弦信号 0 — 4 点之间的曲线段;在第二周期内,显示 4 — 8点之间的曲线段,起点在 4 处;第三周期内,显示 8 — 11 点之间的曲线段,起点在 8 处。这样,屏上显示的波形每次都不重叠,好象波形在向右移动。同理,如果 T x 比 T y 稍大,则好象在向左移动。以上描述的情况在示波器使用过程中经常会出现。其原因是扫描电压的周期与被测信号的周期不相等或不成整数倍,以致每次扫描开始时波形曲线上的起点均不一样所造成的。为了使屏上的图形稳定,必须使 T x / T y = n ( n = 1, 2 , 3 ,…), n 是屏上显示完整波形的个数。
, M2 K6 z% _. a+ b; y$ a3 r为了获得一定数量的波形,示波器上设有“扫描时间”(或“扫描范围”)、“扫描微调”旋钮,用来调节锯齿波电压的周期 T x (或频率 f x ),使之与被测信号的周期 T y (或频率 f y )成合适的关系,从而在示波器屏上得到所需数目的完整的被测波形。输入 Y 轴的被测信号与示波器内部的锯齿波电压是互相独立的。由于环境或其它因素的影响,它们的周期(或频率)可能发生微小的改变。这时,虽然可通过调节扫描旋钮将周期调到整数倍的关系,但过一会儿又变了,波形又移动起来。在观察高频信号时这种问题尤为突出。为此示波器内装有扫描同步装置,让锯齿波电压的扫描起点自动跟着被测信号改变,这就称为整步(或同步)。有的示波器中,需要让扫描电压与外部某一信号同步,因此设有“触发选择”键,可选择外触发工作状态,相应设有“外触发”信号输入端。4 V0 h5 k0 N( J' g3 w
仪器描述2 K! S  y) V% _; q6 V( j
一、 XJ4318 型示波器(如图 4 - 15 - 6 所示)各旋钮的用途及使用方法( N. p, x4 `. d5 [6 V7 I6 j$ b0 f
1 .内刻度坐标线:它消除了光迹和刻度线之间的观察误差,测量上升时间的信号幅度和测量点位置在左边指出。
% Z# H. I4 ~0 b0 G0 b2 .电源指示器:它是一个发光二极管,在仪器电源通过时发红光。
3 V" @. @% F1 d* K8 |3 .电源开关:它用于接通和关断仪器的电源,按入为接通,弹出为关断。
5 F+ h$ K( G0 C' \9 o1 J( ~5 N4 . AC 、⊥、 DC 开关:可使输入端成为交流耦合、接地、直流耦合。* h$ H2 l- r6 z+ @, y
5 .偏转因数开关:改变输入偏转因数 5mV/DIV — 5V/DIV ,按 1 — 2 — 5 进制共分 10 个档级。- F, O7 O; [" T. n
6 . PULL × 5 :改变 Y 轴放大器的发射极电阻,使偏转灵敏度提高 5 倍。
0 E( Z* l2 A+ f, g( w( _6 m7 .输入:作垂直被测信号的输入端。, Q2 O) G; _) n
8 .微调:调节显示波形的幅度,顺时针方向增大,顺时针方向旋足并接通开关为“标准”位置。) E# k; `! |4 K- \2 o" |
9 .仪器测量接地装置。
0 D  t! T( ^" v% _) i. P  D/ h# l0 v10 . PULL × 10 :改变水平放大器的反馈电阻使水平放大器放大量提高 10 倍,相应地也使扫描速度及水平偏转灵敏度提高 10 倍。
3 ]8 Y$ d9 L9 Y! l11 . t/DIV 开关:为扫描时间因数档级开关,从 0.2 μ s — 0.2s/DIV 按 1 — 2 — 5 进制,共十九档,当开关顺时针旋足是 X — Y 或外 X 状态。
* T) Z; P6 f- G* D12 .微调:用以连续改变扫描速度的细调装置。顺时针方向旋足并接通开关为“校准”位置。, t* |: f& e7 {$ q( O( H# ~
13 .外触发输入:供扫描外触发输入信号的输入端用。
% F. f% J' ?9 }: ?, G1 }# b$ r+ w14 .触发源开关:选择扫描触发信号的来源,内为内触发,触发信号来自 Y 放大器;外为外触发,信号来自外触发输入;电源为电源触发,信号来自电源波形,当垂直输入信号和电源频率成倍数关系时这种触发源是有用的。7 k7 ]2 x* [9 W2 Q3 G5 [
15 .内触发选择开关:是选择扫描内触发信号源。
. n! I1 ~- J- q" I0 B% CCH 1 —加到 CH 1 输入连接器的信号是触发信号源。
, @" m% E* i  X8 t, D2 lCH 2 —加到 CH 2 输入连接器的信号是触发信号源。
  N1 I' w9 ?$ f) f0 L, e. w, vVERT —垂直方式内触发源取自垂直方式开关所选择的信号。/ ^# ]/ Y" I2 W3 d
16 . CAL0.5 :为探极校准信号输出,输出 0.5U p-p 幅度方波,频率为 1KHz 。% T& \0 O) l1 D* K+ V; d
17 .聚焦:调节聚焦可使光点圆而小,达到波形清晰。  k, \( n9 N' e& R! O
18 .标尺亮度:控制坐标片标尺的亮度,顺时针方向旋转为增亮。
2 J- [- b0 Q7 K2 ?5 B19 .亮度:控制荧光屏上光迹的明暗程度,顺时针方向旋转为增亮,光点停留在荧光屏上不动时,宜将亮度减弱或熄灭,以延长示波器使用寿命。3 g& |% R9 I3 Z
20 .位移:控制显示迹线在荧光屏上 Y 轴方向的位置,顺时针方向迹线向上,逆时针方向迹线向下。
' P/ f' D' g, b  K3 H* p21 .垂直方式开关:五位按钮开关,用来选择垂直放大系统的工作方式。
( y9 n3 l& o/ X2 ~2 ^CH 1 —显示通道 CH 1 输入信号。0 m& k" B4 A/ A. Q
ALT —交替显示 CH 1 、 CH 2 输入信号,交替过程出现于扫描结束后回扫的一段时间里,该方式在扫描速度从 0.2 μ s/DIV 到 0.5ms/DIV 范围内同时观察两个输入信号。% c: C2 \' ?: H$ O" C: c
CHOP —在扫描过程中,显示过程在CH 1 和 CH 2 之间转换,转换频率约 500KHz 。该方式在扫描速度从 1ms/DIV 到 0.2s/DIV 范围内同时观察两个输入信号。+ Z5 v* A( Y0 b, W/ d( p
CH 2 —显示通道 CH 2 输入信号。/ `/ f) {9 [) ^1 c1 T
ALL OUT ADD —使 CH 1 信号与 CH 2 信号相加( CH 2 极性“   ”)或相减( CH 2 极性(“-”)。/ D8 T4 ^* @( {3 L. b: Q- Z3 t2 e
22 . CH 2 极性:控制 CH 2 在荧光屏上显示波形的极性“   ”或“-”。
6 T1 H9 t% N8 L# J23 . X 位移:控制光迹在荧光屏 X 方向的位置,在 X — Y 方式用作水平位移。顺时针方向光迹向右,逆时针方向光迹向左。, H1 z5 H/ _) u8 W
24 .触发方式开关:五位按钮开关,用于选择扫描工作方式。* T8 b# |- ]* P! X+ g2 ]' ^9 G
AUTO —扫描电路处于自激状态。
, c: Z1 l2 Q# {; \0 ONORM —扫描电路处于触发状态。
! D: N% r9 g/ q2 V, W3 @* qTV — V —电路处于电视场同步。  ~' f7 ?3 ~% c: l% w0 Q) [% S4 |
TV — H —电路处于电视行同步。
( c0 s) ?- V2 _2 J& g+ ~25 .   、-极性开关:供选择扫描触发极性,测量正脉冲前沿及负脉冲后沿宜用“   ”,测量负脉冲前沿及正脉冲后沿宜用“-”。
5 Q- ]/ j3 A8 Y) r! z- G/ V26 .电平锁定:调节和确定扫描触发点在触发信号上的位置,电平电位器顺时针方向旋足并接通开关为锁定位置,此时触发点将自动处于被测波形中心电平附近。
发表于 2012-1-19 22:21 | 显示全部楼层
回复 10# lyz8 " s& \+ K  u9 @) s
  B1 X9 ]+ Z9 g) j8 r$ h
/ B+ ]( z' S, ~* n6 E
   我这个月用了两次平邮,一次是开关电源。。我拿到时已经压变形了。。1.5mm的铝合金板啊。。,一次是元件。看到时包裹上有两个大口子。。这是我用平邮的感受。。我就用过这两次平邮。。次次伤心。。
发表于 2012-1-19 22:36 | 显示全部楼层
别说邮局,快递更暴力!社建那里的电网杂波还不算多, o& q* e* x2 e; `  L% }& w; Z! n  u
benli 发表于 2012-1-19 22:01 https://www.yleee.com.cn/images/common/back.gif

5 M% [8 ]& `* h
- f. L  k. O' L- @7 X9 a0 L- n0 ?0 H- ^4 ^& F4 |% N6 k9 L) H
    我原来住处的波形比你这个还复杂,还有很高的尖峰,晚上坐床上,耳朵贴近墙的时候,能感觉到高频的嗡嗡声,就像贴近显像管显示器的那种感觉。
发表于 2012-1-19 23:15 | 显示全部楼层
回复  lyz8
7 B1 [7 b( F% Z2 A5 ?
7 |: p8 O8 R7 o7 K& K0 r
4 M$ e$ ~) R6 \$ x   我这个月用了两次平邮,一次是开关电源。。我拿到时已经压变形了。。1.5mm的铝合 ...! {6 l& v+ @) Z* X0 A5 A
zydudu 发表于 2012-1-19 22:21 https://www.yleee.com.cn/images/common/back.gif

+ L  N3 C+ H+ f0 o6 U
9 Y2 C! w" @1 e: K% n
; F7 K) G( w& w- z, C4 a3 |   我也是在农村,经常的收平邮,没有一次出问题的。
