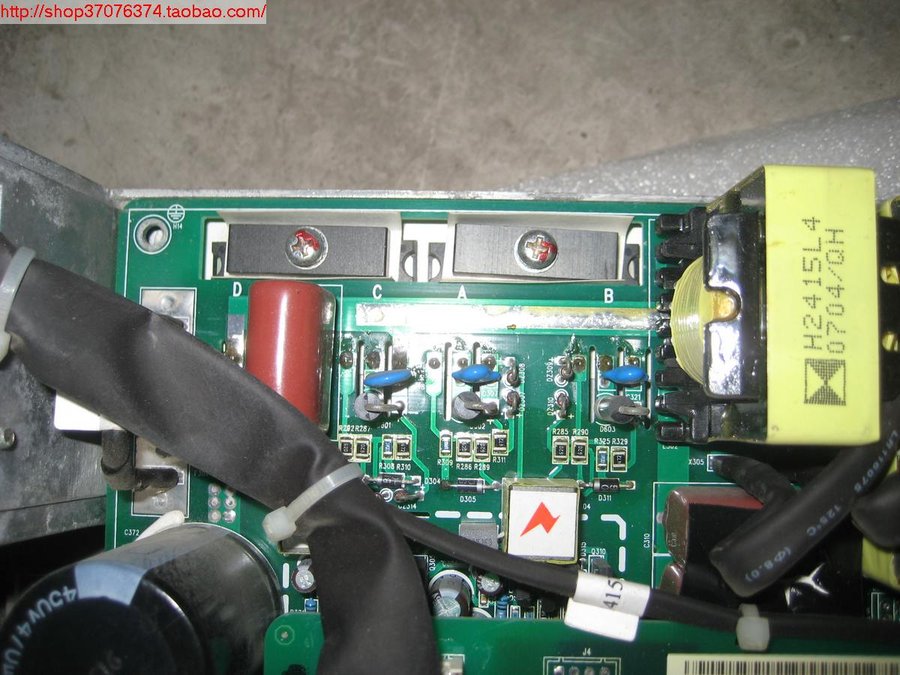

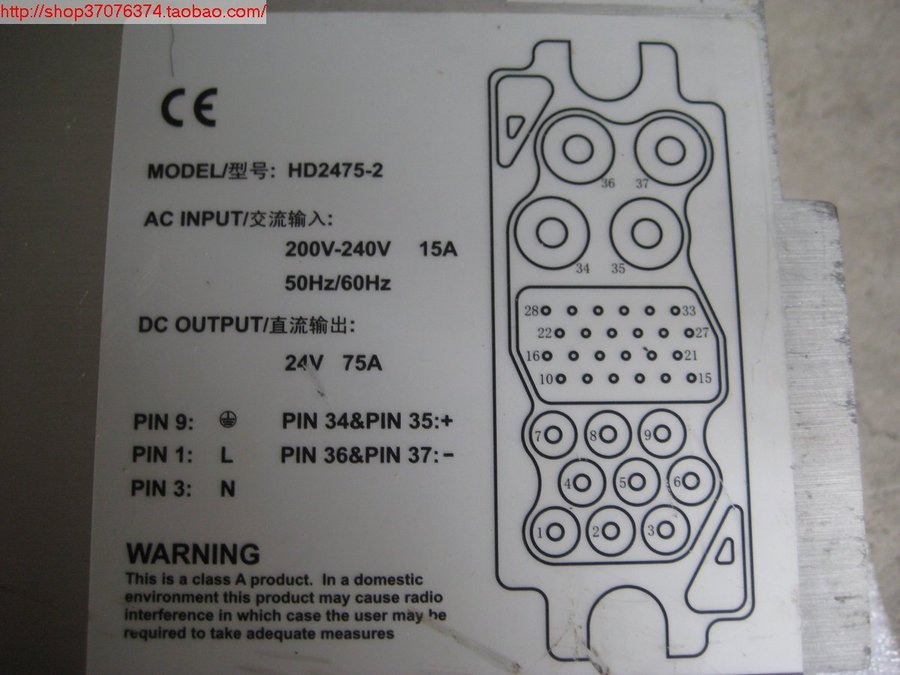

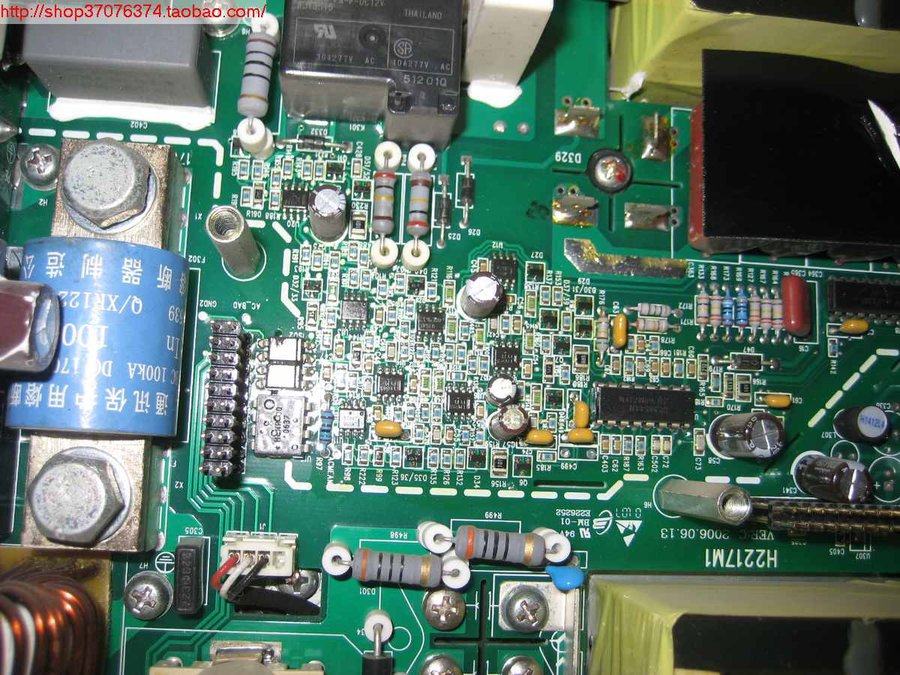

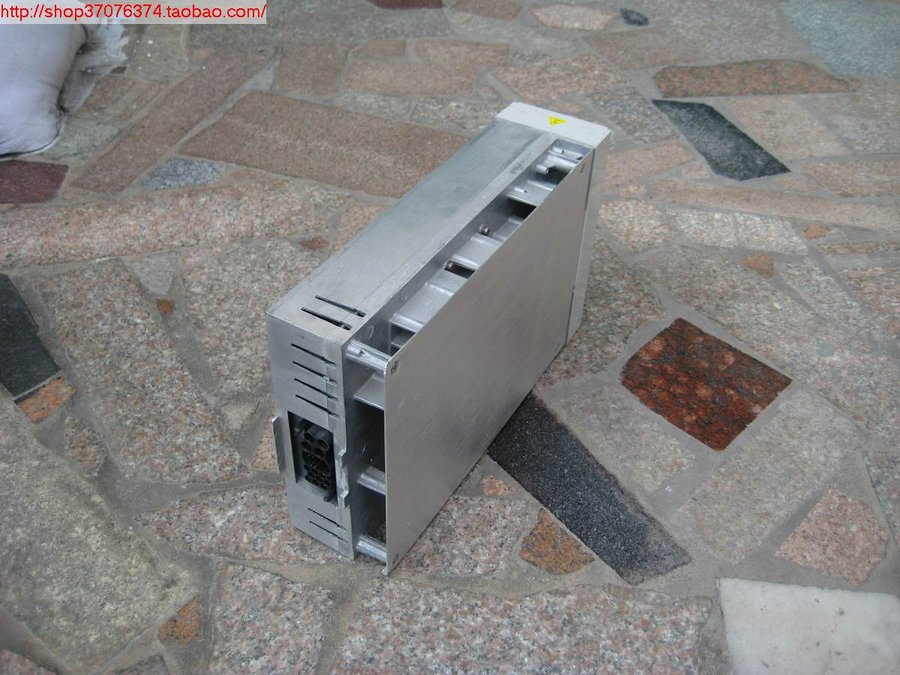

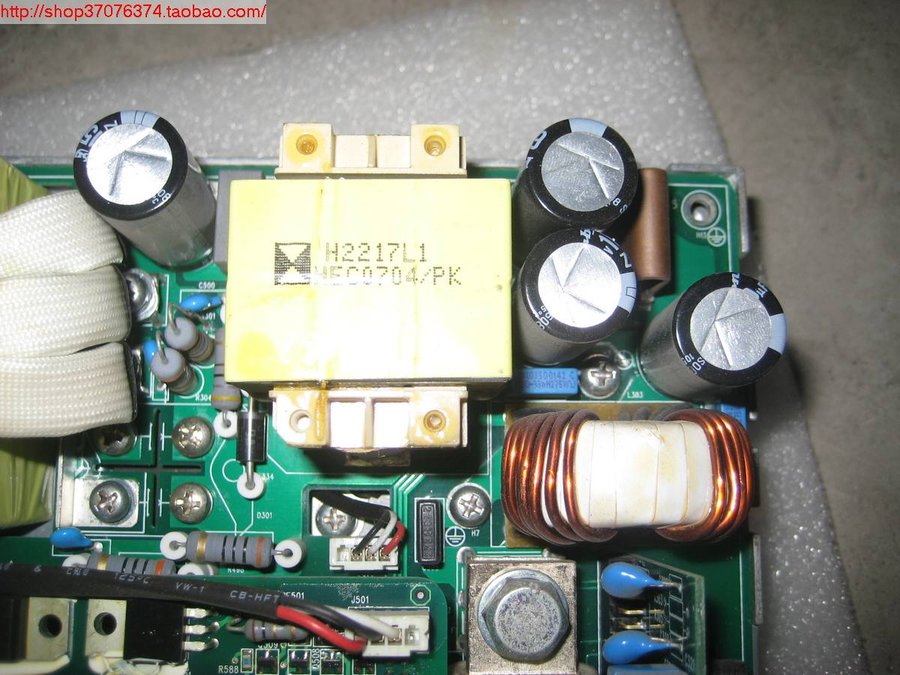

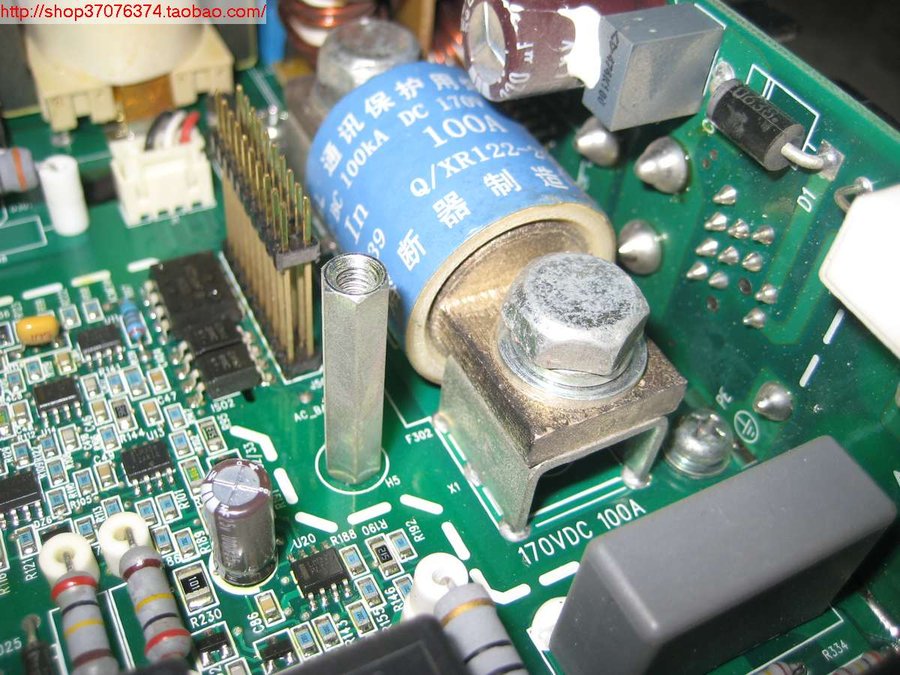

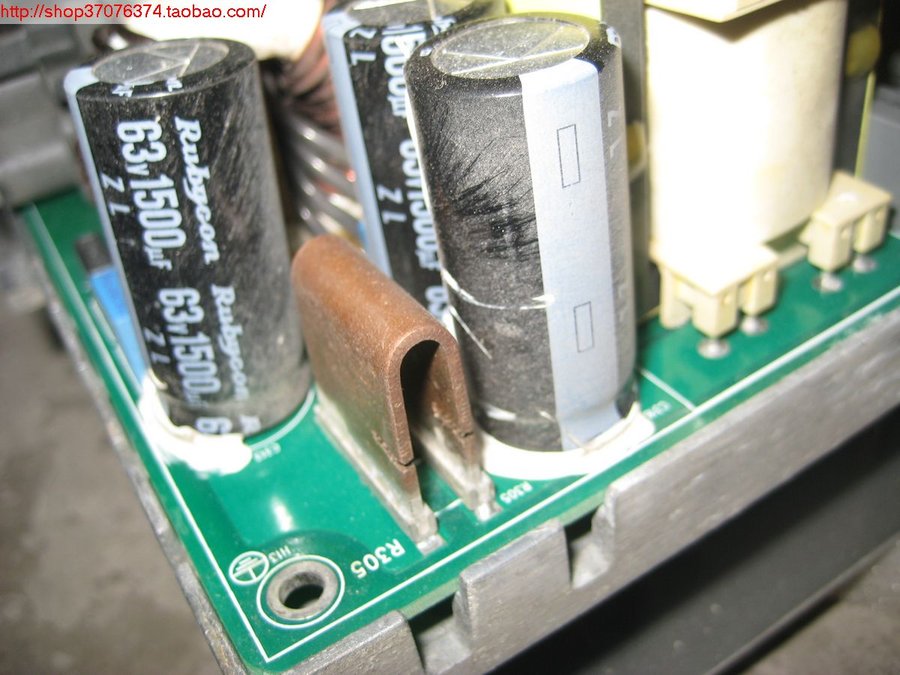

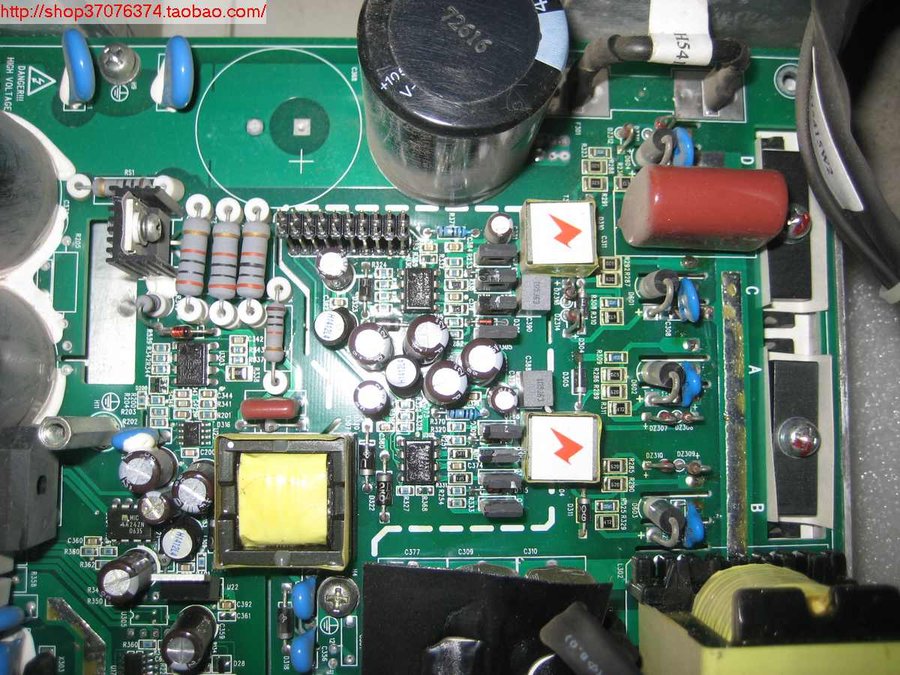

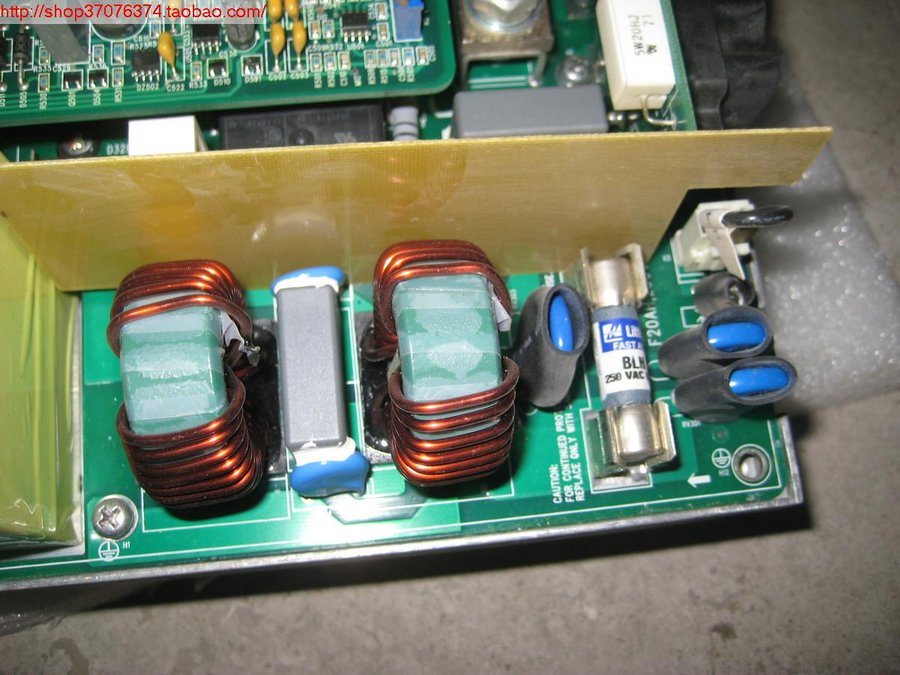

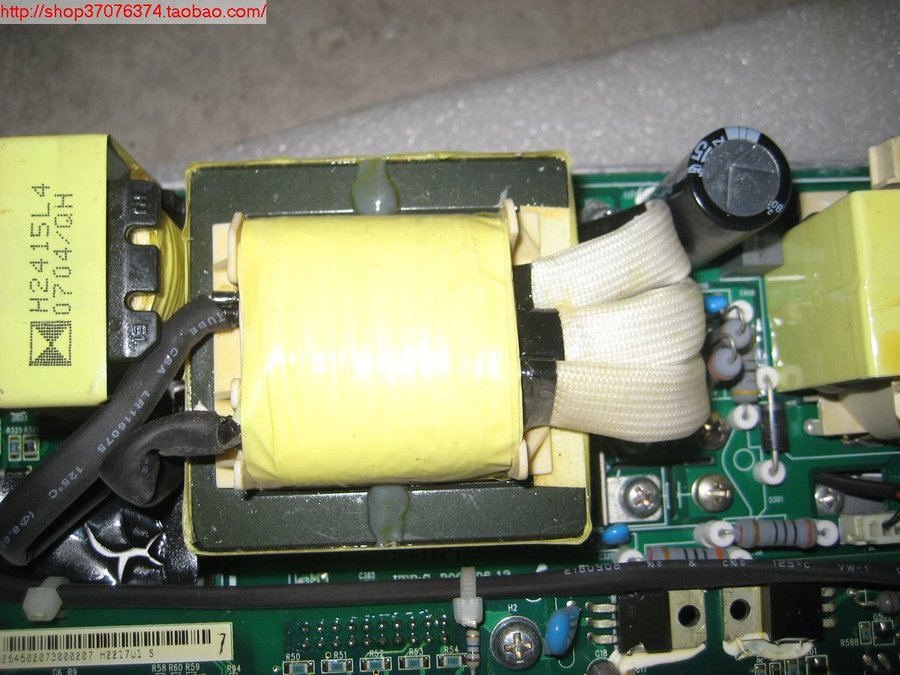

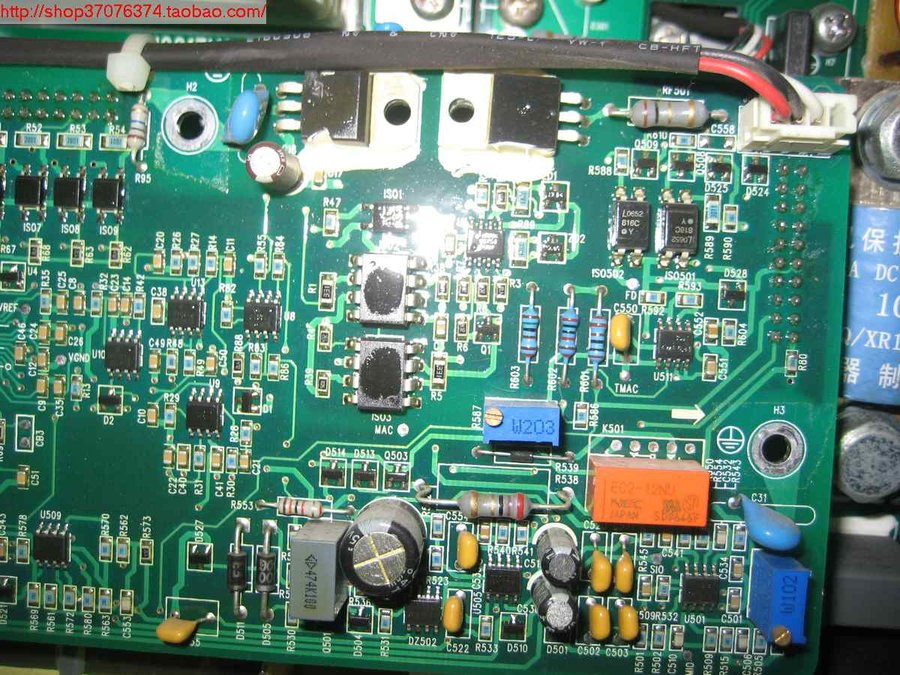

艾默生HD2475-2 24V75A 通讯电源，22-29v可调

968201 · 发表于 2012-12-19 15:19

艾默生HD2475-2 24V75A 通讯电源，22-29v可调
有6台，3台有风扇的，320元，没风扇的310元！12V的风扇，相信一般爱好者手上都有这样的风扇！
配套的风扇有个别有伤，不妨碍使用！

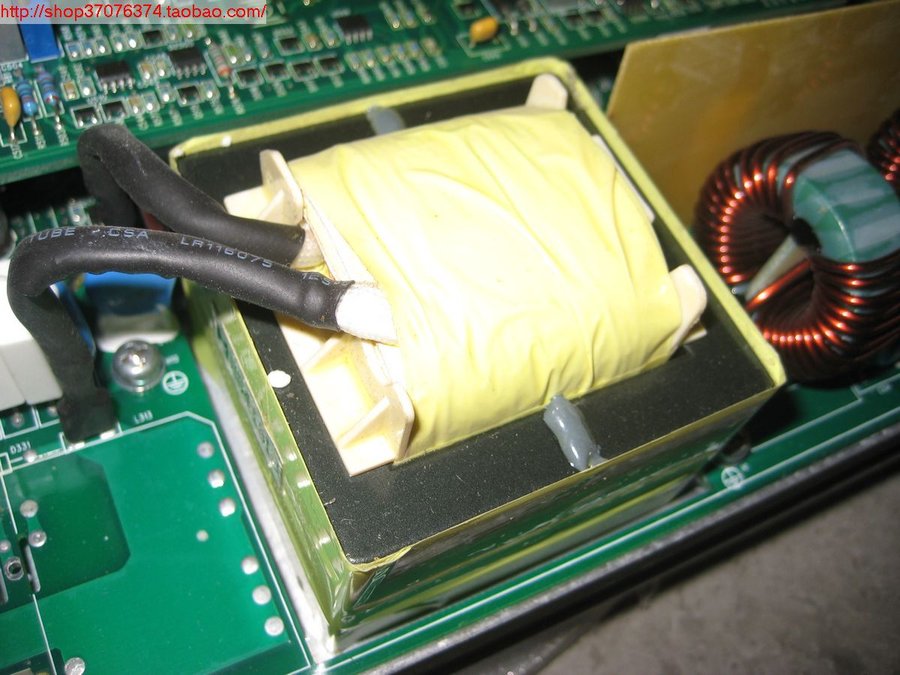

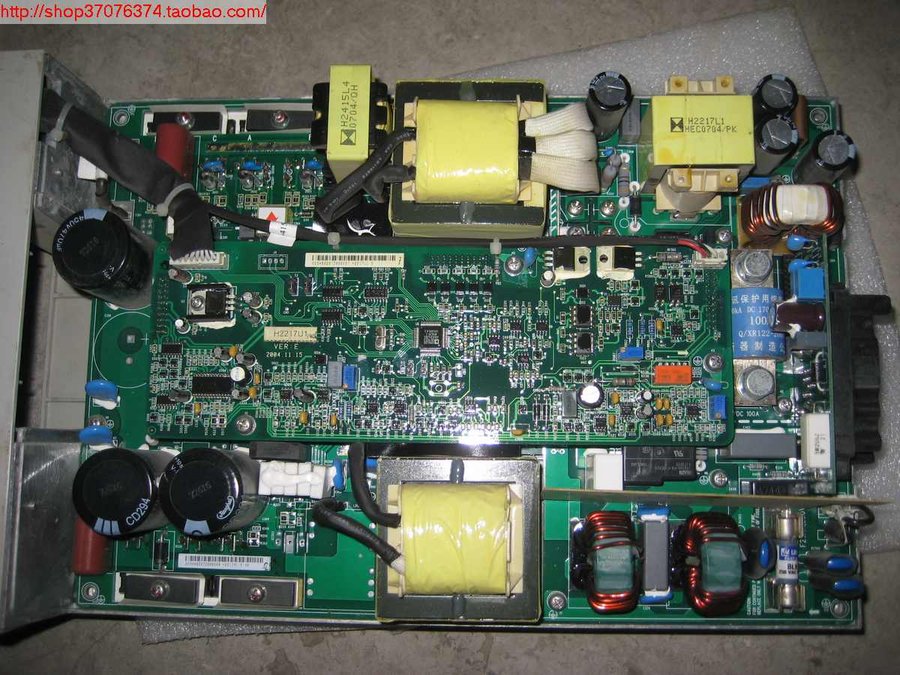

东西是正常运行的基站上拆下的，我的电阻负载是200W的，只试了7.4A，没办法试再大的电流，一般没什么问题的！

整流模块的主要功能和特点

1．艾默生HD2475-2整流模块软开关

整流模块的功率电路分为有源PFC校正和全桥DC/DC变换两部分，全桥DC/DC变换采用全桥移相的软开关技术。实现了宽输入电压范围（120V~290V）和高效率（91%），功率密度达到了国际先进水平。" `+ W$ }/ f+ Q' ^

2．艾默生HD2475-2整流模块限功率控制

整流模块根据输入电压和输出电压的变化，采用先进的限功率控制方法。当输入电压在170～290VAC时，模块可以输出最大功率，当输入电压在120～170VAC时，模块将采用限功率控制方式，使其在低输入电压时既保证负载的需求又能保证模块的正常工作，其输出功率与输入电压的关系如图2-3所示。

输出功率与输入电压的关系
) @; @9 w6 T0 z2 o" b

当输出电压变化时，整流模块将采用限功率控制方式，使其可以在较大的输出电压变化范围内，输出最大功率。输出电流和输出电压的关系如图2-4所示：& z4 ]0 v/ [; F# A+ |+ {6 b, M

图2-43 g% S. D" p: q- x: Y
输出电流和输出电压的关系% O) K X) t* V" t1 X+ j9 R: X

3．艾默生HD2475-2整流模块短路回缩保护

整流模块采用先进的短路回缩保护，使其在输出短路的情况下，模块输出电流回缩到一个很小的值Isc（小于1/3额定电流值Io），有效地保护自身和外部设备，当短路故障消失后，模块自动恢复工作。短路回缩曲线如图2-5所示：+ _1 [) R3 b* B7 @) }

图2-5
# B6 O0 S9 d4 Q* z3 q短路回缩曲线
; S0 X D2 N! L

4．艾默生HD2475-2整流模块热插拔

整流模块采用艾默生网络能源公司无损伤热插拔专利技术（专利号：99216547.4），其输出和输入都有软起动和电流限制装置，当模块插入系统时，不会引起系统输出电压的扰动。更换模块时间小于1min。
9 s6 h! d* M& O1 A6 r7 M

5．艾默生HD2475-2整流模块保护和故障告警

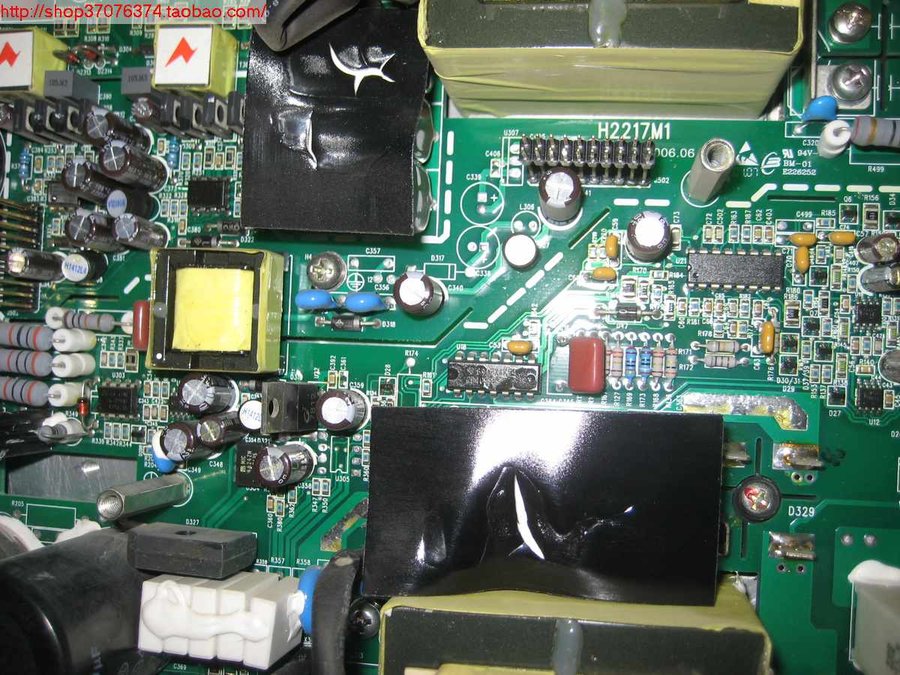

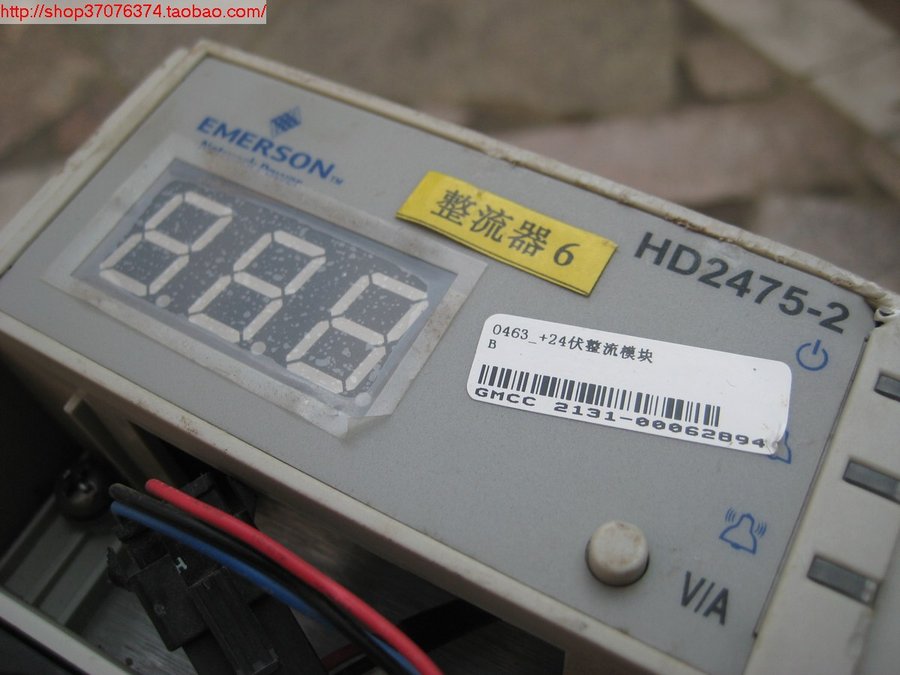

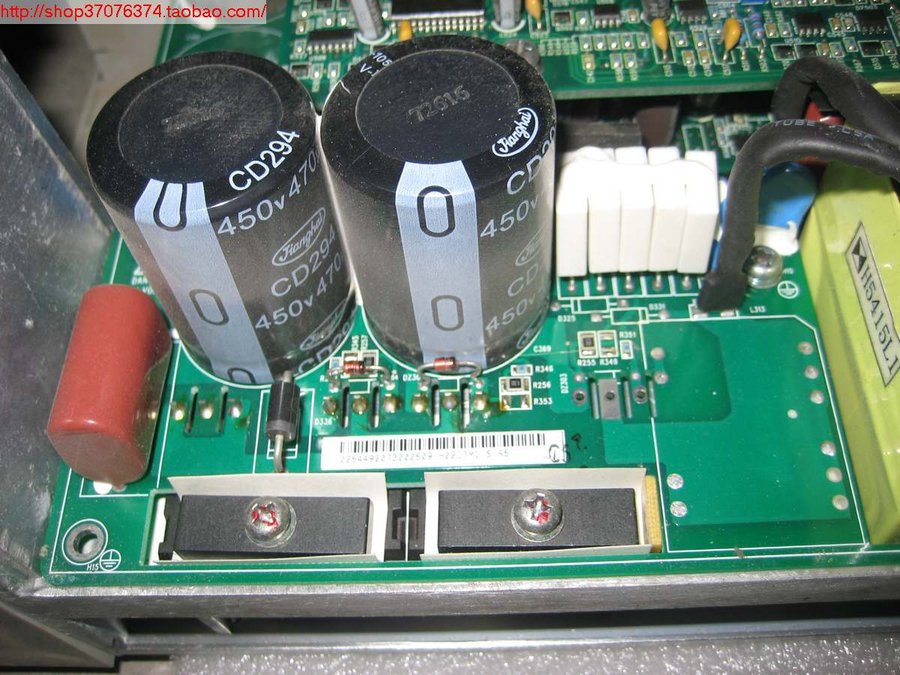

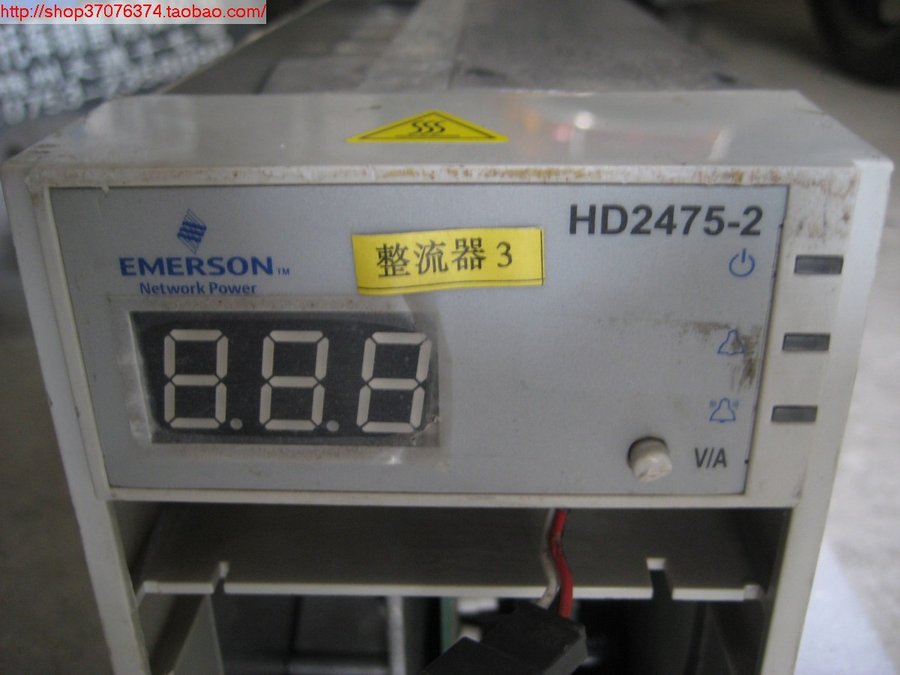

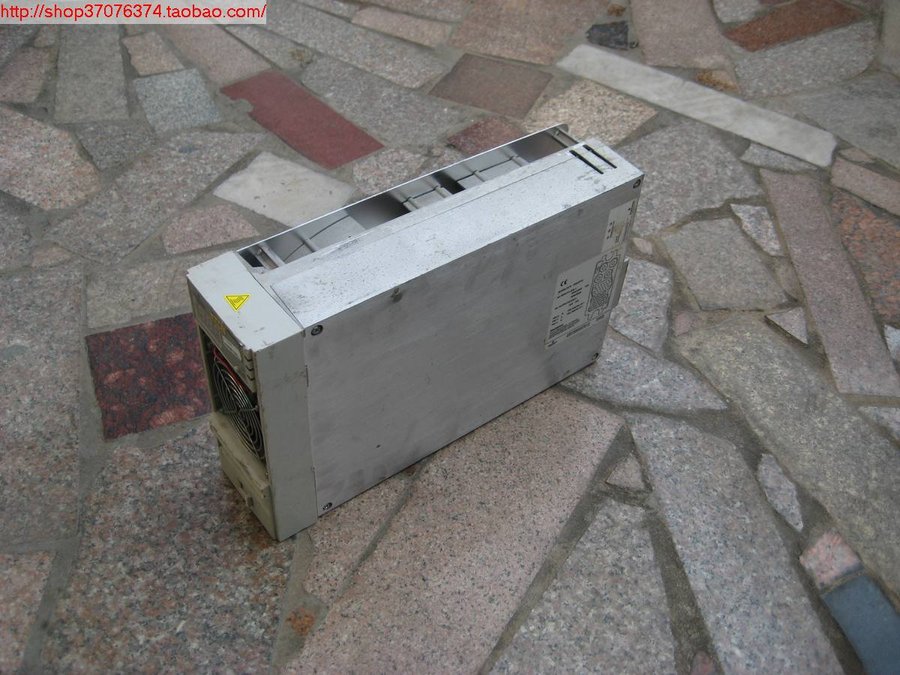

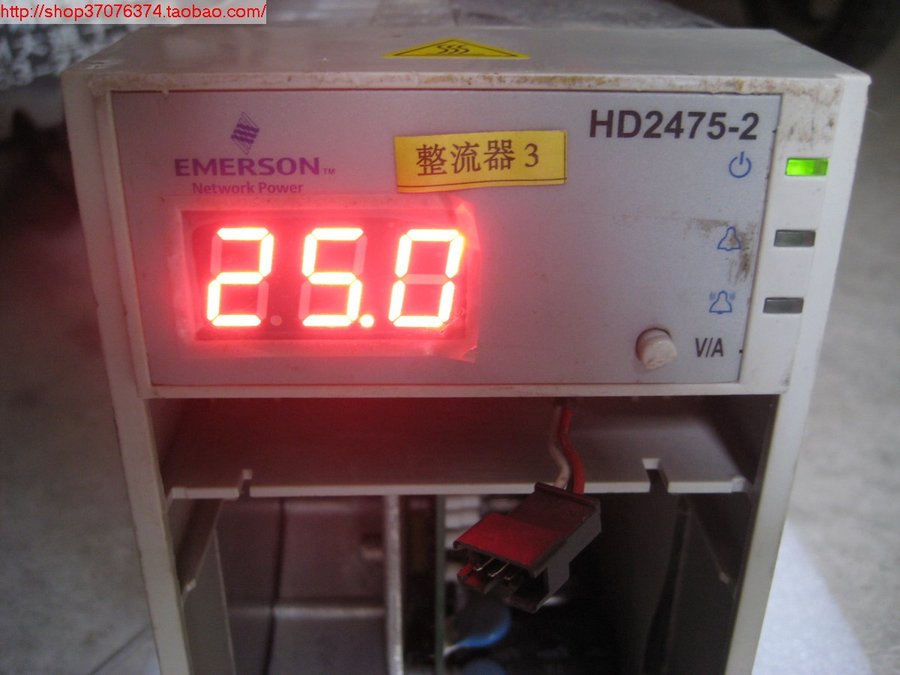

整流模块面板上有3个LED灯：电源(绿)、保护(黄)、故障(红)。当输入过、欠压或模块过温时，保护灯亮；当直流输出过压、模块故障或风扇故障时，故障灯会点亮。这些故障会传送到监控模块，监控模块将根据收到的故障信号做出相应的处理。整流模块自身反应/动作方式如表2-1所示：6 U w. `/ A! [3 Y- x c

表2-1" E6 X% n4 J" R9 t3 d
保护/故障的反应/动作方式
& \7 E6 M1 U( y4 F: h- s

保护/故障 ! `% ` ?2 C) ^. V	反应/动作方式 C7 B \|) ]) }
输入过/欠压 % f+ v/ \( c" r$ F	保护告警，关机，可自动恢复 & f- \8 c/ \5 h @3 R! U4 k# c& s
过温: z* Q" N5 C- }0 Y" M2 F1 c	保护告警，关机，可自动恢复& Z& ?2 p) n9 D \1 x' T
直流输出过压8 ~4 Z, Y$ [- c, i) \|- F# K# A( J	故障告警，关机，不能自动恢复 0 Q4 [( R0 W0 ?# h
模块故障6 [& [; P* N+ n- }1 }	故障告警，关机，不能自动恢复 ! l4 v' ]! j+ G' ?$ m# H$ F
风扇故障. Y3 p% q' @- S, w% ?	故障告警，不关机 0 ~+ ]7 k& b! @3 Z% C

6．艾默生HD2475-2整流模块低压差自主均流

整流模块采用模块间的低压差自主均流技术，当监控模块或个别整流模块发生故障时，其余模块能够保持均流。5 \5 N S- W- x3 I+ U9 p" \

7．艾默生HD2475-2整流模块无级限流技术

整流模块采用了无级限流技术，在监控模块的控制下，限流点可以在0~110%额定电流之间连续可调。
' E8 O6 y0 }8 M; y+ R Z$ N

8．艾默生HD2475-2整流模块监控及三遥功能

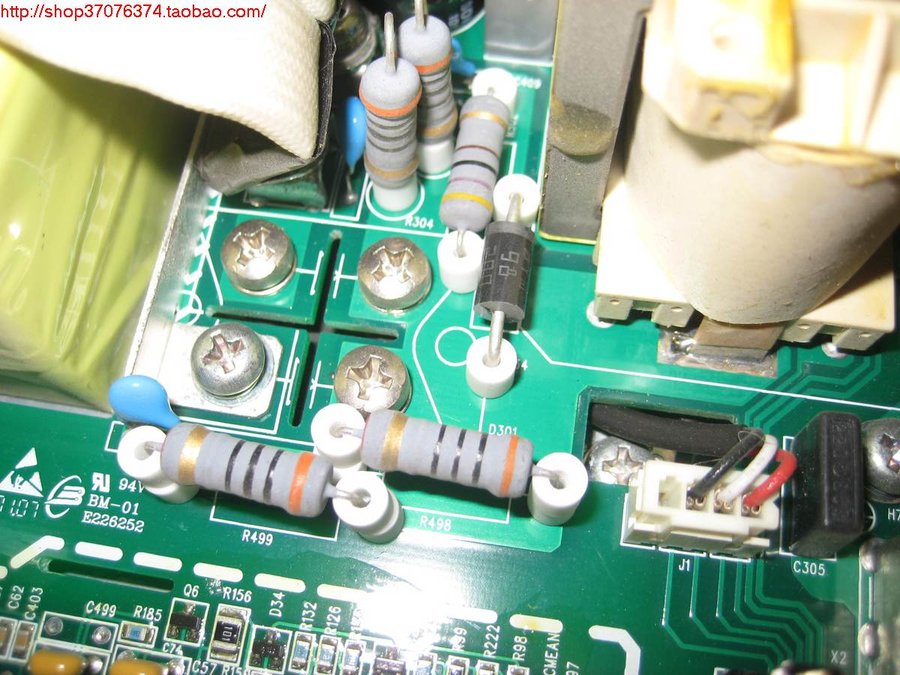

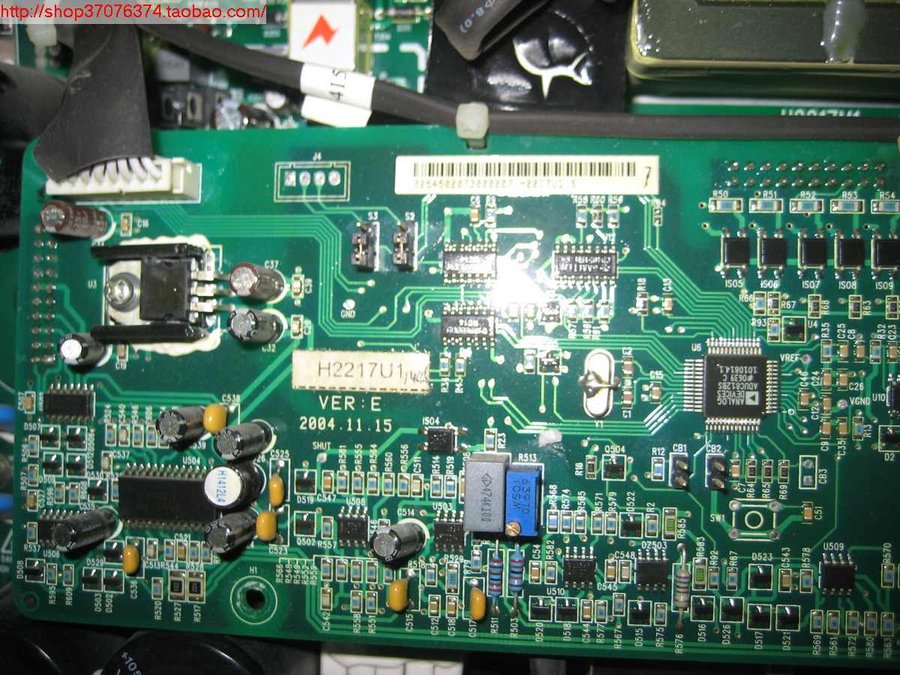

整流模块有内置CPU，监测和控制模块的运行状态，并负责与监控模块通讯。整流模块通过RS485接受监控模块发送来的开/关机、限流点、电压设定等参数设定命令，并将模块的电压、电流、温度、限流点、开/关机和告警量等实时地反送给监控模块，完成监控模块对整流模块的控制。
; r' n5 Y z5 ~! Y+ X1 E0 K

9．艾默生HD2475-2整流模块风扇控制和防尘

风扇采用温控无级调速，当模块温度低于40℃时风扇处于停转状态（最大地延长风扇寿命），温度高于40℃时，风扇启转，转速随模块温度的升高而提高。风扇开路或短路时，模块告警。1 d3 F! n- A7 t4 ]2 S

风扇前面安装有可重复使用的防尘网。
+ _% ]9 h" Q* R. n4 u }# b

风扇、防尘网均可直接用手进行拆卸且无需关停模块。风扇更换时间≤1min，防尘网更换时间≤1min。( b$ u$ C# X' `

以上就是艾默生HD2475-2整流模块的功能和特点。

igetang · 发表于 2012-12-19 15:40

这个是好东西，帮顶

yqldt · 发表于 2012-12-19 18:13

耗电好大、、、、、、、、、

968201 · 发表于 2012-12-20 10:10

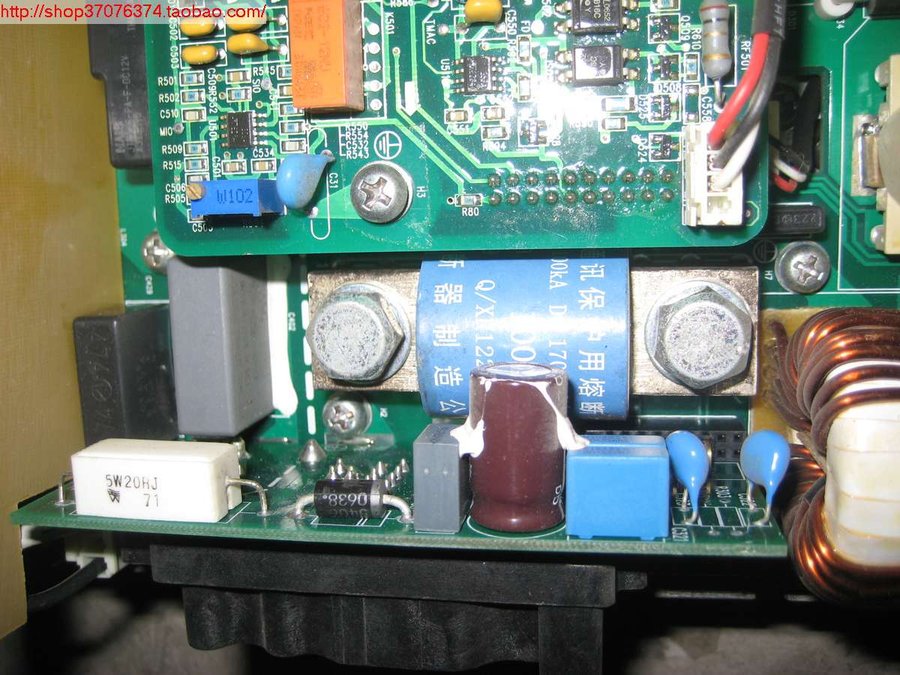

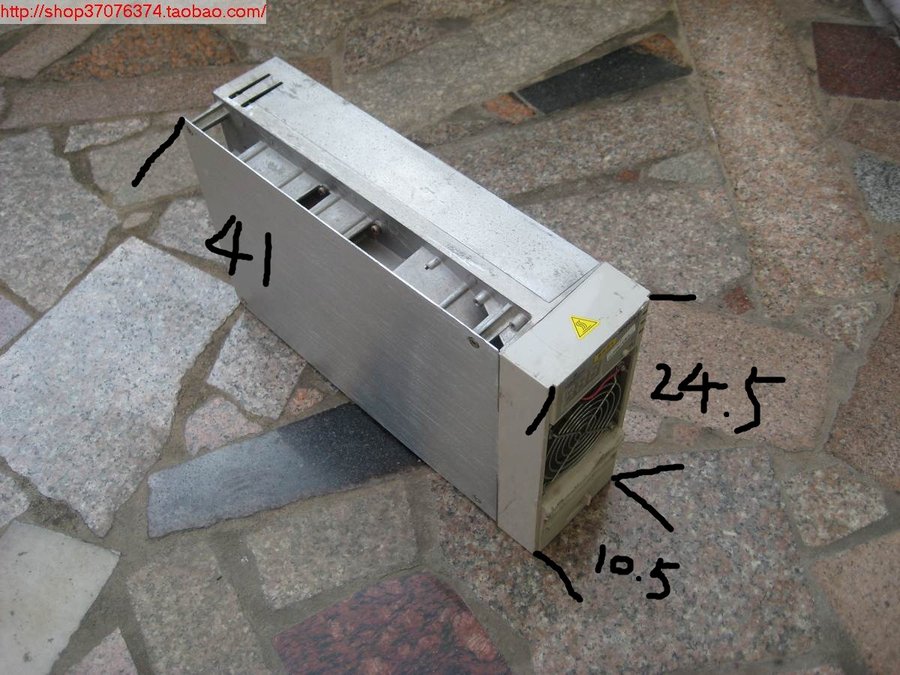

尺寸图来了，大概量了一下最大尺寸，单位是厘米
重量大概7.3KG左右！
