大家 帮忙看看 这个 lcd 的引脚定义是什么？

longbow66

8 c6 S3 d+ P# P6 O" E% x! Z

7 f. L6 @& Z; G- b' L! u7 _



9 b$ f0 U! Z0 }+ L! O

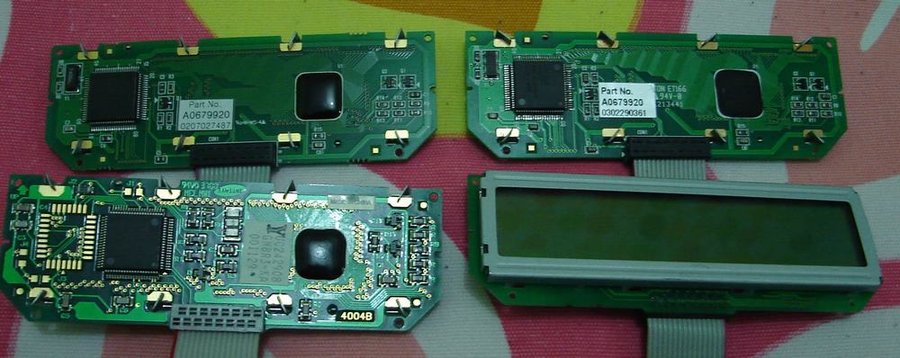

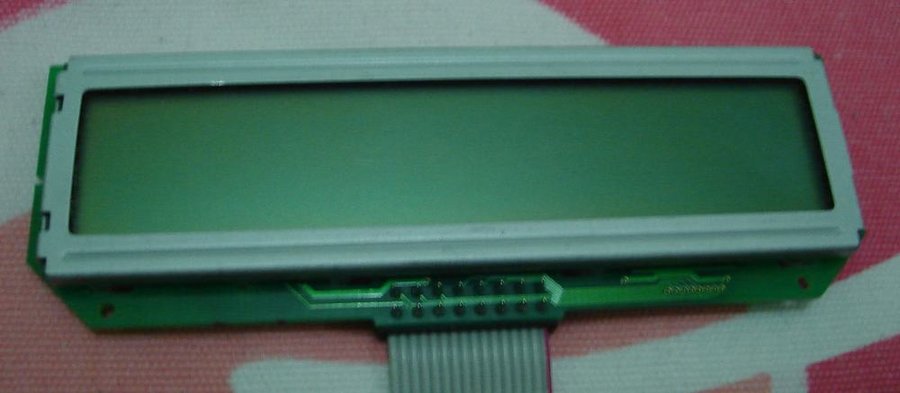

# d9 R7 o+ F& J- x6 l9 K6 s& H6 p看样子 貌似屏是 2002 。 没有背光。

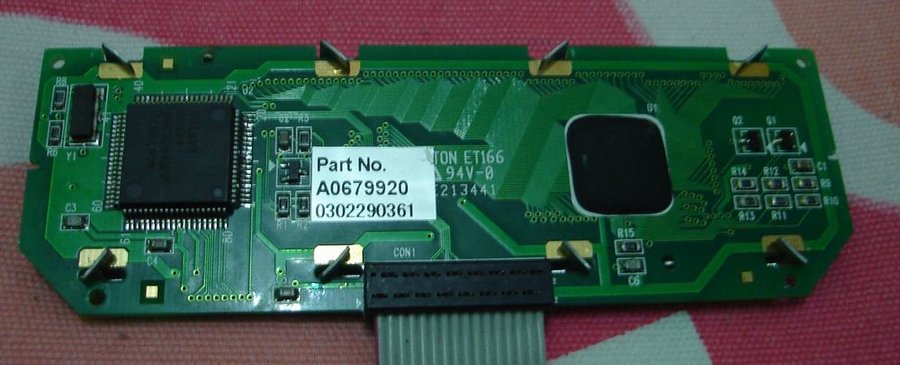

: b& m) ^+ _. }  a* J1 O, q; x左边的芯片 是 三菱的m38063m6。
+ @; h) h7 V1 ]& h( }1 n- s8 [" f
! c( H6 I- a5 p! T* J0 @1 r- \引脚有16pin。

高人们看看这个屏的引脚定义。

zhqsoft

背面中间那一撮线肯定是io嘛。。。正负极么你知道的。。。剩下的4条线么乱排一下下哈。。

HFMBFUVR

按标准的1602接口顺序接下看，排线红的是 1脚，14脚比标准的少两个背光引脚

longbow66

5 v* v1 }3 I" E6 H3 U+ F; j
* J- m6 J" h# C% U6 p量了半天 。。。还是 一团浆糊。。
屏 一共16个脚。。。不是14个。记错了。
- {+ f( U2 Z/ G8 L& v( o

$ ]# ?$ \2 i4 r4 _$ o16pin--> 芯片的30pin， gnd 73pin
% H; J  ?3 o( c15pin--> 芯片的74pin
7 `2 O' Z9 t4 c0 N% O4 K% Q14pin--> ？
6 `4 {0 D5 m  C$ e9 O0 M13pin--> 芯片的75pin
12pin--> 芯片的71.72pin
11pin--> 芯片的76pin
10pin--> ？
9pin--> 芯片的77pin
( u& p. V. O" y/ c  X8pin--> 芯片的26pin
7pin--> 芯片的78pin
8 Z/ Z3 Z0 a" \# q; E6pin--> 芯片的27pin
$ H- s8 r! u5 s: L+ _4 M% r4 H  x5pin--> 芯片的79pin
& @% U. ^- L- W# |. e. |; `+ g- A3 [, F4pin--> 芯片的23pin
1 n4 K; Y6 Y. P; E" `# S3pin--> 芯片的80pin
9 k- t' |0 I9 M) u+ R# s' M' L1 ^2pin--> 芯片的22pin
  y2 E8 Y) Q* r" Z1pin--> 芯片的1pin
