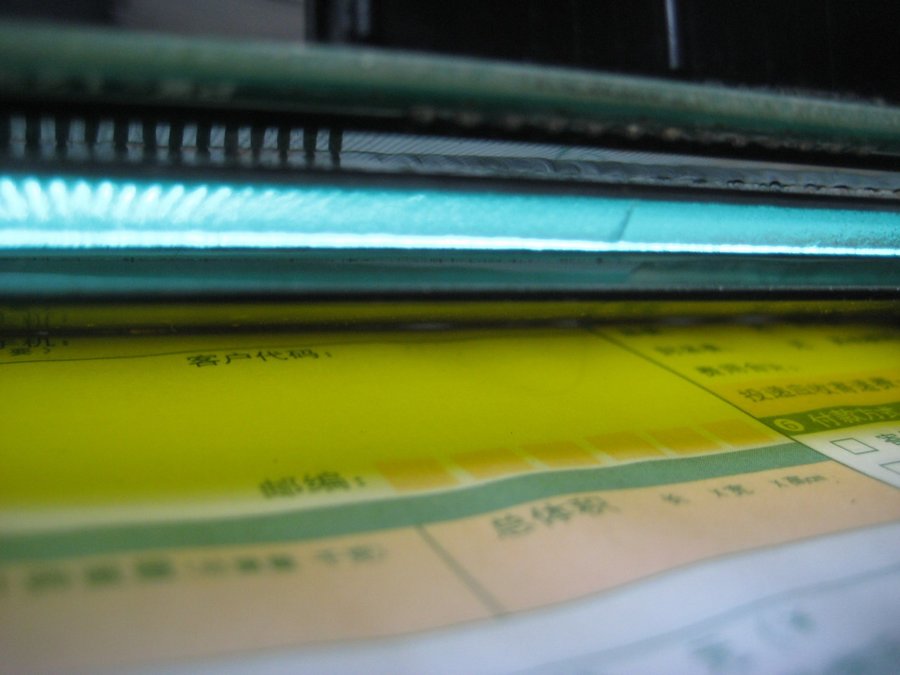

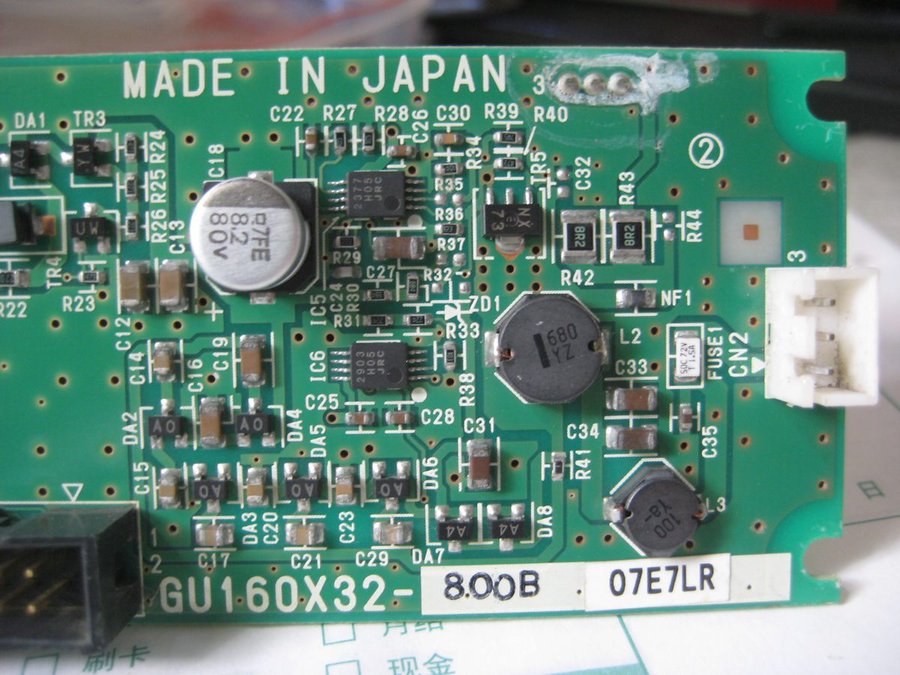

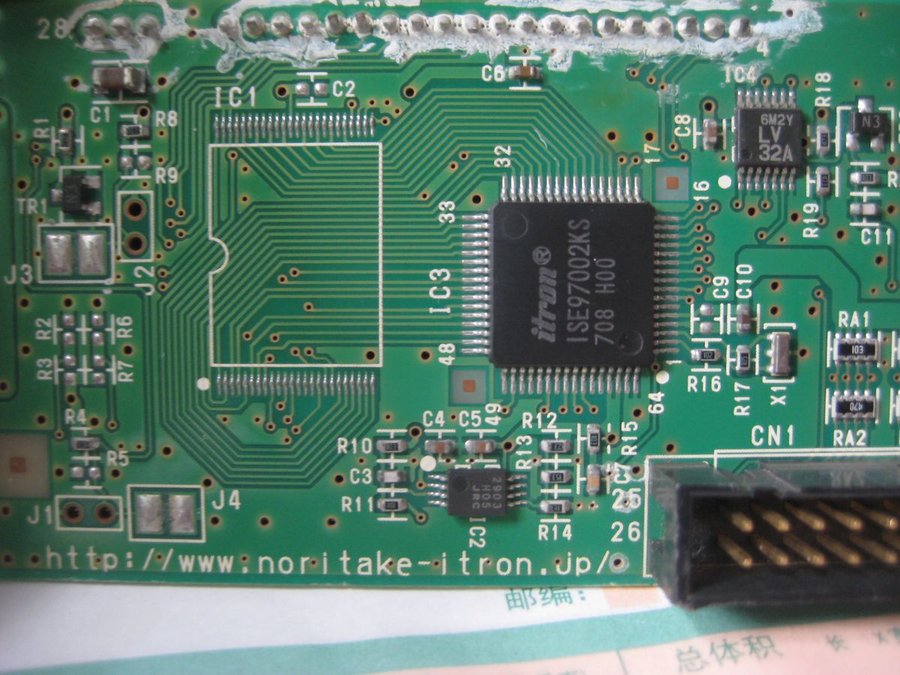

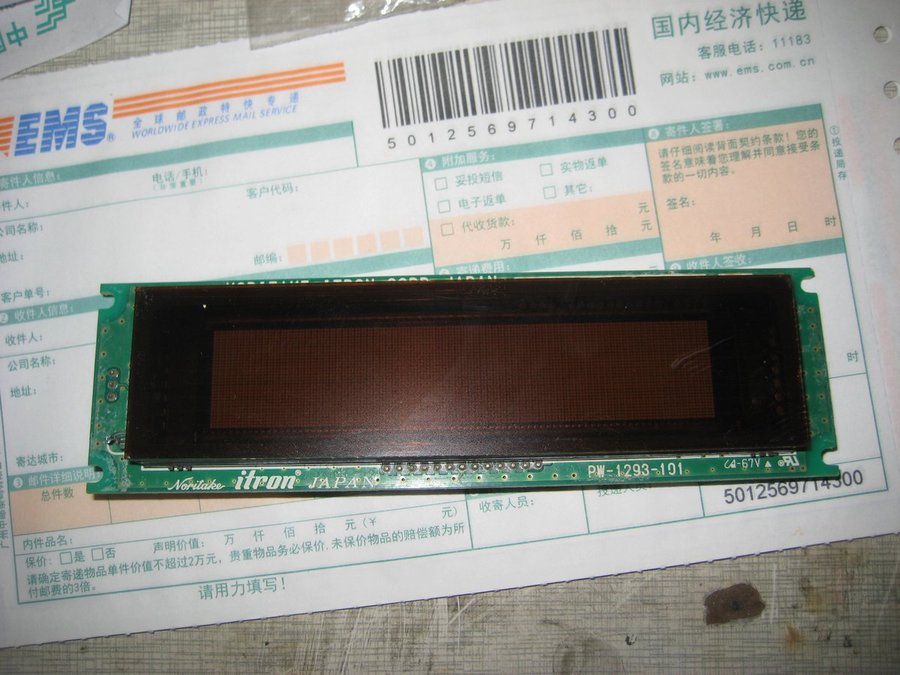

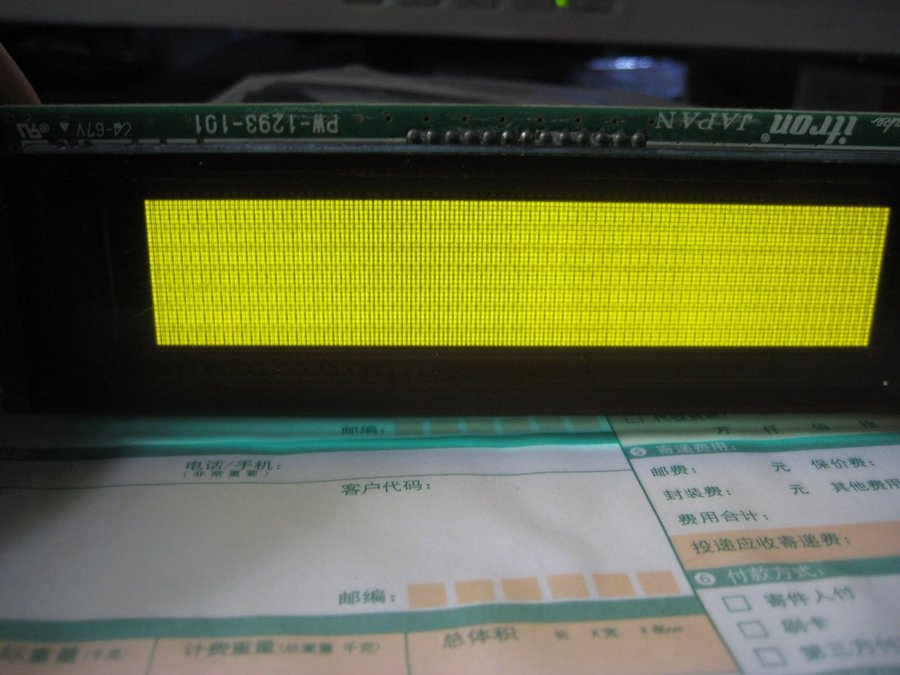

日本NORITAKE ITRON公司的点阵显示模块GU160X32-800B。显示点阵为160*32点

968201 · 发表于 2013-5-7 09:13

网上找了点资料~~~
现在TEST没问题，100元出~~~~
PDF  资料http://www.noritake-itron.jp/eng/products/module/gu800/ss/se-gu160x32-800b.pdf

真空荧光显示屏点阵显示模块GU160X32-800B，显示点阵为160*32点，可显示字符、汉字和图形。具有使用方便、亮度高且可以调节。文章介绍GU160X32-800B的基本原理，探讨硬件设计和软件编程方法。

      VFD模块选用日本NORITAKE ITRON公司的点阵显示模块GU160X32-800B。显示点阵为160*32点，可显示字符、汉字和图形。电源方便，只需要+5V电源就可以正常工作。
      1模块原理
      整个显示屏由5120个点按照160*32排列,被划分为64个大小显示区域。每个显示区域可通过显示区域设置命令分配相应的GRAM(图形显示模式)和DDRAM(字符模式)存储区。但是此版本的模块没有字符ROM，因此DDRAM为无效。所有的显示区域在初始化时必须设置为GRAM.。
      图形显示(GRAM)结构，GRAM由16384位构成，并分成256*64大小的区域，在垂直方向显示为8位。结构图如图1所示。
本模块有两个显示层，0层和1层，每个层有256*32个点阵构成,并利用显示开关命令可以组合显示层。0层的256*32个点阵的起始地址是从GRAM的起始位置开始，1层是剩下地址。
      2硬件电路图
      接口控制使用方便，有口串口控制和两个并口控制，为了提高数据传输速率，我们选择使用并口进行数据传输。并口1的控制接口如表1所示。


接口名称功能
D0～D7  数据总线
WR (R/W)  并口1写信号
RD (ENCK)  并口1读信号
CSS  芯片选择信号
C/D  命令/数据选择线
FRP  帧数据输出信号
RESET  复位信号
Vcc  电源
GND  地
表1 VFD并口1接口协议
3汉字显示编程
为了在VFD上显示汉字，根据GRAM的结构图，对汉字的点阵取码如图2所示。先从上向下取8位，再从左至右取第二列中的8位数据，以此进行取值，将第一行(8位构成)取完后取第二行(8位)，直到取完所有点为此。

VFD显示数据的程序如下：
void displayonvfd(uchar lenth,hight, number,uchar font[])
{
uchar idata i,k,j=0;
for(k=0;k<number;k++)
{
  for(j=0;j<hight/8;j++)
   {
   for(i=0;i<lenth;i++)
   {
      set_position();
gu800_send(VFDDATA,font[(k*lenth*hight/8)+j*lenth+i]);
      xpos+=1;
      }
   xpos-=lenth;
   ypos+=8;
}
xpos+=lenth;
ypos-=hight;
   }
}
xpos、ypos分别是显示点的X坐标和Y坐标值，set_position()函数是设置座标函数，座标值就是xpos、ypos的值。gu800_send(uchar cd,uchar senddata)是发送数据或者是发送命令的函数。实现如下：
void gu800_send(uchar cd,uchar senddata){
   //send the data to the VFD module.
gu_cs=0;  // enable module
if (cd==1)
  gu_cd=1; //send command
else
  gu_cd=0;  //send data
gu_bus=senddata;
gu_wr=0;
delayms(5);
gu_wr=1;
}
      4结论
      通过以上的方法之后，可以静态显示汉字、图形，也可以动态显示。同时亮度可灵活控制。用于显示系统设计方便、灵活、简单，是一款性价比较高的VFD显示模块。

sdf15937 · 发表于 2013-5-7 09:45

哎……价格倒是不错……可是没有量，自己玩不转啊……

968201 · 发表于 2013-5-7 12:43

已经出了……………………
