M8数字电源

gumpcn · 发表于 2009-6-3 00:46

我用fat的PCB热转印的板，元件准备完后开搞，

,fat什么时候上个装好的图啊？

数字电源PCB

另一片小板是74HC244的SSOP20的板，把我的僵虫并口ISP改造下，焊好了一块，因为ISP接口搞反了，只有从焊接面插件焊接排针，不过好象这样走线简单些,

gumpcn · 发表于 2009-6-3 00:54

原帖由 gumpcn 于 2009-6-3 00:46 发表 https://www.yleee.com.cn/images/common/back.gif
我用fat的PCB热转印的板，元件准备完后开搞，,fat什么时候上个装好的图啊？

3691

另一片小板是74HC244的SSOP20的板，把我的僵虫并口ISP改造下，焊好了一块，因为ISP接口搞反了，只有从焊接面插件焊接排针 ...

不好意思，貌似回错贴子了，：-（

fat · 发表于 2009-6-3 10:47

呵呵，您是进错了帖子了，

安装图我今天晚些时候上吧，不过做得不好看，别扔砖头啊

ISP接口反了，可以把插针长的一头从元件面插进去，然后在铜箔面焊就行，虽然短了一点，但还能接触上的

g54188 · 发表于 2009-6-3 11:45

来几张做好的图

walf504 · 发表于 2009-6-6 23:44

我也做了pcb了，元件已经配齐，开始学着做一个了
http://p6.images22.51img1.com/6000/walf504/638d561b391767bbc4dedae65966b3d4.jpg
pcb做的过程中第一次忘记做焊盘了，一下子做了8块，但也能用，有哪位需要的，pm我，送了（自己钻孔哦！）
下面是忘记做焊盘的pcb

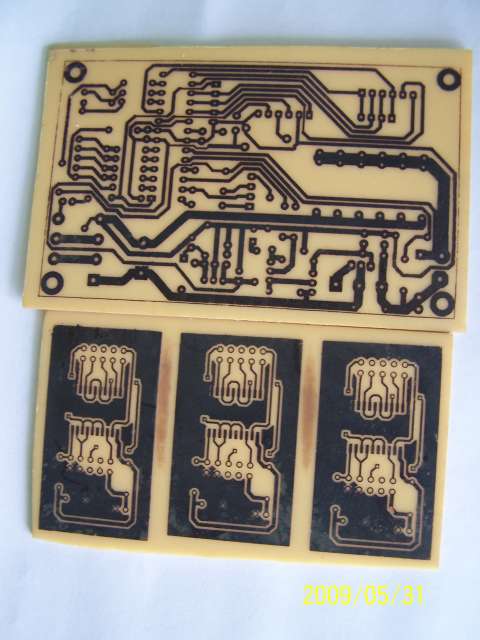

http://p4.images22.51img1.com/6000/walf504/4c7faec18fdc71801b3ea19ee932b5b2.jpg
http://p5.images22.51img1.com/6000/walf504/5b8b2e7dcd72629790bc16df44a27645.jpg

[ 本帖最后由 walf504 于 2009-6-6 23:57 编辑 ]

g54188 · 发表于 2009-6-7 01:17

赞一个，我自已已做好了，留给需要的朋友。

白日梦 · 发表于 2009-6-8 11:26

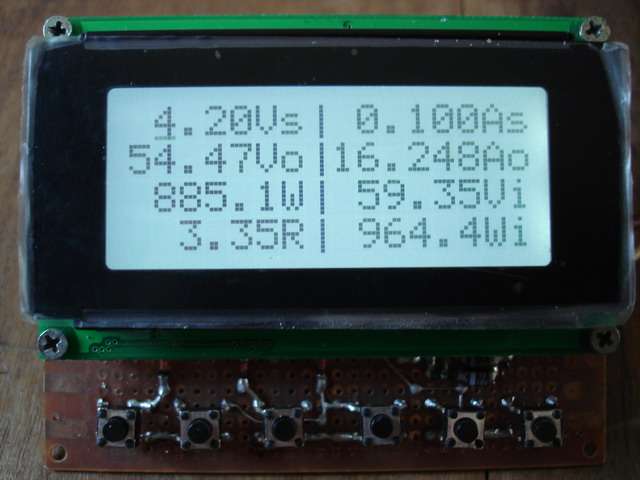

我做好的从新写了M8。还没有买大功率的三极管，还没调试。

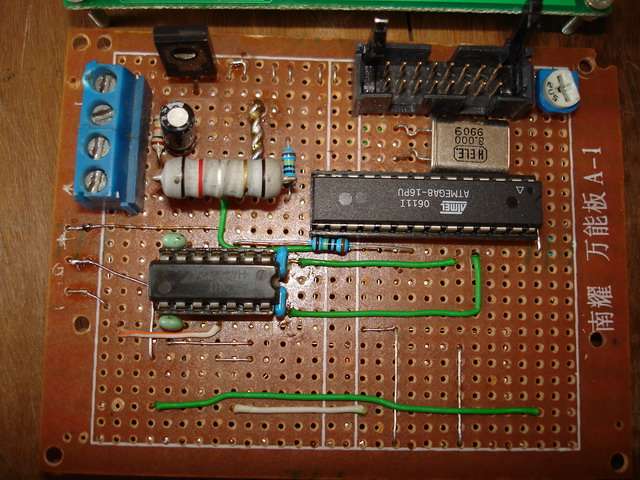

正面

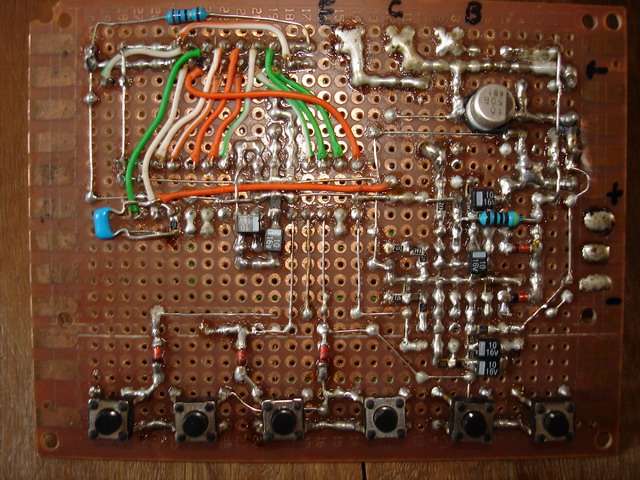

反面

fujiachun · 发表于 2009-6-8 12:09

洞洞板还能这样用，强人

gmliwei · 发表于 2009-6-8 15:00

我是从立星买的大功率管子：2SC4110，TO-3E 封装便于安装到散热片上，参数: 500V 25A　 160W 够用的吧，拆机的，价格2.20元。

fat · 发表于 2009-6-8 18:55

李老师发现了不少非常超值的东东啊，还有什么便宜超值的好东东，也请一起介绍吧
