P10接口 32X16单元板详细原理图

shgdd520com

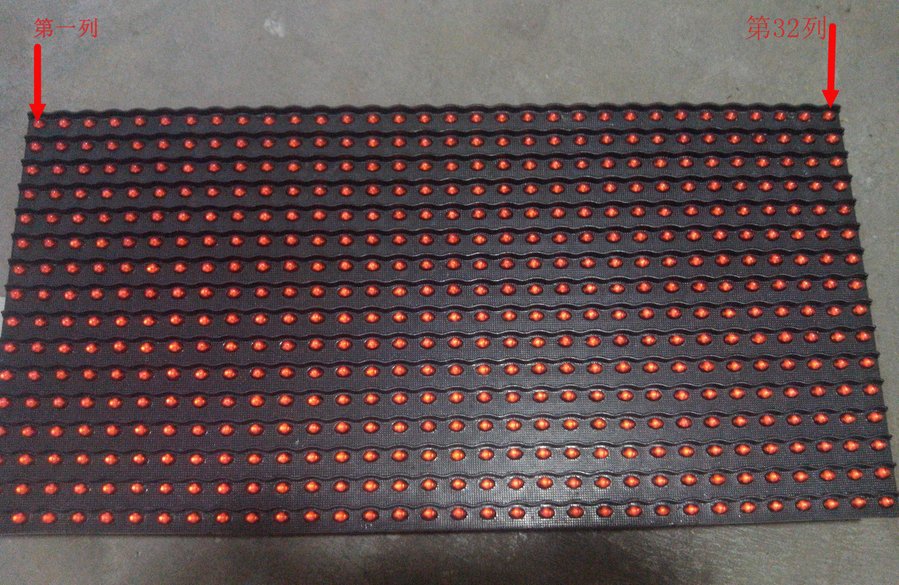

最近拆了一个门头的显示屏，得到了20多块的 32X16点阵的单元板。 闲时，测绘了一块单元板的线路，与你分享。最近实践学习点阵，坛里请教了些网友，得到了帮助一并谢谢大家。程序还没有弄，目前只测绘了线路图。终于弄明白了 1/4 扫描， 分4次扫，第一个4953 扫描 1.5.9.13行，第二个4953扫描 2.6.10.14行，第三个4953扫描3.7.11.15行，第四个
扫描4.8.12.16行。


P10 32X 16点阵单元板原理图.pdf (765.75 KB, 下载次数: 526)

2016-5-29 18:14 上传

点击文件名下载附件

网友有需要玩学习P10 点阵屏的可以联系。

07@20

谢谢分享！

HSCCSH

正找这方面的资料。

wzff

互相帮助

1. #include <reg52.h>

2. #include <intrins.h>

3.

4. typedef   unsigned char  uchar;

5. typedef   unsigned int   uint;

6.

7.

8. /***********************字点阵码*************************/

9.

10. uchar code CharTable[]=

11. {

12.

13. //0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,/*"黑屏"*/

14.

15. 0xFF,0xFF,0xFF,0xE7,0xDB,0xBD,0xBD,0xBD,0xBD,0xBD,0xBD,0xBD,0xDB,0xE7,0xFF,0xFF,/*"0"*/

16.

17. 0xFF,0xFF,0xFF,0xEF,0x8F,0xEF,0xEF,0xEF,0xEF,0xEF,0xEF,0xEF,0xEF,0x83,0xFF,0xFF,/*"1"*/

18.

19. 0xFF,0xFF,0xFF,0xC3,0xBD,0xBD,0xBD,0xFB,0xFB,0xF7,0xEF,0xDF,0xBD,0x81,0xFF,0xFF,/*"2"*/

20.

21. 0xFF,0xFF,0xFF,0xC3,0xBD,0xBD,0xFB,0xE7,0xFB,0xFD,0xFD,0xBD,0xBB,0xC7,0xFF,0xFF,/*"3"*/

22.

23. 0xFF,0xFF,0xFF,0xFB,0xF3,0xEB,0xDB,0xDB,0xBB,0xBB,0x81,0xFB,0xFB,0xE1,0xFF,0xFF,/*"4"*/

24.

25. 0xFF,0xFF,0xFF,0x81,0xBF,0xBF,0xBF,0xA7,0x9B,0xFD,0xFD,0xBD,0xBB,0xC7,0xFF,0xFF,/*"5"*/

26.

27. 0xFF,0xFF,0xFF,0xE3,0xDB,0xBF,0xBF,0xA7,0x9B,0xBD,0xBD,0xBD,0xDB,0xE7,0xFF,0xFF,/*"6"*/

28.

29. 0xFF,0xFF,0xFF,0x81,0xBB,0xBB,0xF7,0xF7,0xEF,0xEF,0xEF,0xEF,0xEF,0xEF,0xFF,0xFF,/*"7"*/

30.

31. 0xFF,0xFF,0xFF,0xC3,0xBD,0xBD,0xBD,0xDB,0xE7,0xDB,0xBD,0xBD,0xBD,0xC3,0xFF,0xFF,/*"8"*/

32.

33. 0xFF,0xFF,0xFF,0xE7,0xDB,0xBD,0xBD,0xBD,0xD9,0xE5,0xFD,0xFD,0xDB,0xC7,0xFF,0xFF,/*"9"*/

34.

35. };

36.

37.

38. sbit  RCK_595                  = P2^0;     //输出锁存器控制脉冲(L)

39. sbit  SCLK_595                 = P2^1;     //移位时钟脉冲(S)

40. sbit  Sdata_Red         = P2^2;     //串行数据输入(RED)

41. sbit  G_74138                  = P2^4;     //显示允许控制信号端口(EN)

42.

43. uint col;

44. uchar code CharTable[];

45. uchar Word, DispRow;

46. uchar CharBuf[40];

47.

48.

49.

50. /**********************************************************

51.

52. 将显示数据送入74HC595内部移位寄存器

53.

54. **********************************************************/

55. void WR_595(uchar buf)

56. {

57.   uchar x;

58.

59.   for (x=0; x<8; x++)

60.   {

61.

62.           Sdata_Red=buf&0x80;

63.

64.           buf = buf << 1;   //数据左移一位

65.

66.           SCLK_595 = 1;     //上升沿发生移位

67.           _nop_();

68.           SCLK_595 = 0;

69.   }

70. }

71.

72.

73.

74. /** Combine two byte to one byte to form shifting byte **/

75.

76. uchar two_onebyte(uchar h1,uchar h2)

77. {

78.         uchar temp;

79.

80.         temp=(h1<<col)|(h2>>(8-col));                  //left shift

81.

82.         return (temp);

83. }

84.

85.

86.

87.

88. /***************发送一线点阵数据*******************/

89.

90. void sendoneline()

91. {

92.   uchar s,buf;

93.

94.   for(s=0; s<16; s++)                                         //need to be 16 for 1/4 scan time

95.    {

96.      G_74138 = 1;                                              //打开显示

97.      buf=two_onebyte(CharBuf[s],CharBuf[s+4]);

98.      WR_595(buf);                                         //load 8 bit into shift register LS595

99.    }

100.

101.   P1 = P1&0xf0;

102.   RCK_595 = 1;     //锁存数据

103.

104.   _nop_();

105.

106.   RCK_595 = 0;

107.

108.   G_74138 = 0;      //打开显示

109.

110. }

111.

112.

113.

114.

115. /**************装载一线点阵数据****************/

116.

117. void loadoneline()

118. {

119.   uchar s;                        //panel max display char plus 1, for 16x32 numeric display, s=4+1

120.

121.    for(s=0;s<5;s++)

122.         {

123.           CharBuf[4*s+0]        = CharTable[Word+(16*s+3*4)+DispRow];

124.           CharBuf[4*s+1]        = CharTable[Word+(16*s+2*4)+DispRow];

125.           CharBuf[4*s+2]        = CharTable[Word+(16*s+1*4)+DispRow];

126.           CharBuf[4*s+3]        = CharTable[Word+(16*s+0*4)+DispRow];

127.         }

128. }

129.

130.

131.

132.

133. /**********************************************************

134.

135. 主函数

136.

137. **********************************************************/

138. void main()

139. {

140.    uchar i,SPEED;

141.

142.    G_74138 = 0;

143.

144.    col=0;

145.    Word=0;

146.    SPEED=20;

147.    P1=0;

148.

149.         while(1)

150.           {

151.               while(col<8)        //Already load max display char + 1, this routine is to shift one char

152.                                 //Total display will be max display char + 1, for 16x32, display char=5

153.                                 //After display total shifting char, it will point to next char

154.             {

155.                 for(i=0;i<SPEED;i++)//汉字在屏幕上的停留时间（即移动速度快慢）

156.                   {

157.                     for (DispRow=0;DispRow<4;DispRow++)                        //扫描4行

158.                      {

159.                         loadoneline();                                        //装载一线点阵数据

160.                         sendoneline();                                        //发送一线点阵数据

161.                         P1=DispRow;

162.                      }

163.                   }

164.

165.                col++;        //列指针递增

166.            }

167.

168.           col=0;

169.           Word=Word+16;                 //Point to next char and start loop again

170.

171.

172.         //Determine when to stop display

173.         //If Word >=16, display char=5

174.         //If Word >=32, display char=6

175.         //If Word >=48, display char=7

176.         //So, display char=(Wprd-16)/16+5

177.

178.

179.           if(Word>=32)

180.             Word=0;

181.       }

182. }
