DM2-8808 1.9mm小点阵资料及 PCB封装

cvi670 · 发表于 2011-5-4 21:15

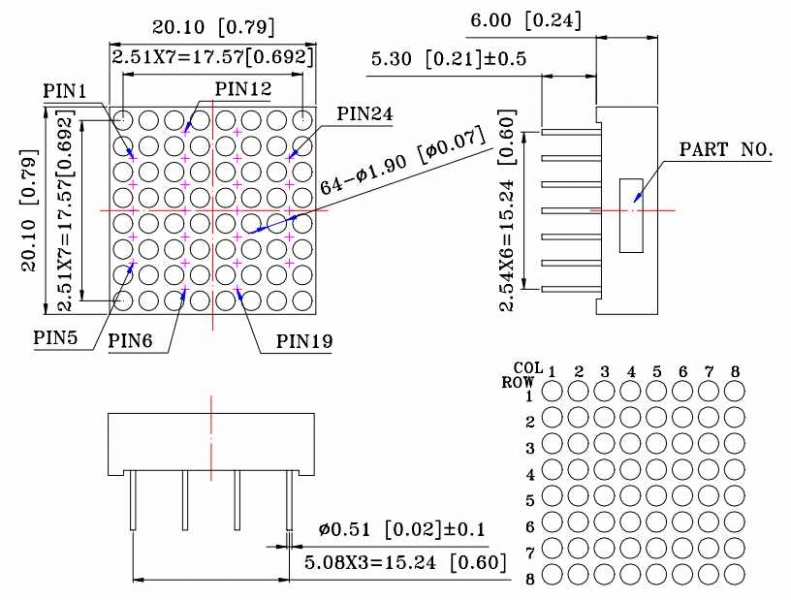

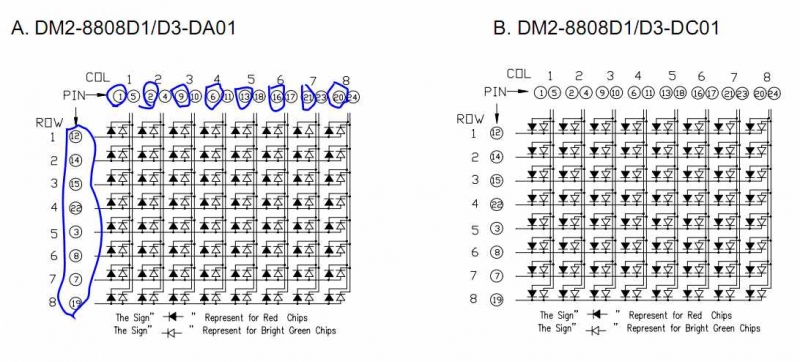

看到王老板有这个型号的点阵用他的朋友很少就特意找了一些资料并制作了PCB封装供广大朋友分享
上图

封装

四排引脚1.9mm点阵dm2-8808d1~d3.pdf (212.13 KB, 下载次数: 569)

Backup of DM2-8088.rar (2.74 KB, 下载次数: 507)

shqi2003 · 发表于 2011-5-4 22:41

这个如果要做PCB，必须是屏+驱动板才可以。

drawpharos · 发表于 2011-5-6 00:10

感谢，正需要。如果有做好的驱动版就更好了

cvi670 · 发表于 2011-5-6 23:00

这个如果要做PCB，必须是屏+驱动板才可以。
shqi2003 发表于 2011-5-4 22:41 https://www.yleee.com.cn/images/common/back.gif

这个也想做个PCB的等那个调试好了就做这一个这个初步打算把单片机也做在第二个板子上

mdy-5153 · 发表于 2011-5-11 21:51

很好，记下了。

sdccd · 发表于 2011-7-31 19:34

是那个2cm大小的双色点阵吗？4排脚，我做了个转接板，如果可以就能基本用在套件上了，还没试试。大家看看吧。

4排脚3排脚点阵转接板.rar (9.7 KB, 下载次数: 458)

fxhfxh · 发表于 2011-8-5 08:30

回复 6# sdccd

朋友，是用的什么软件画的，用protel打不开呀？能否发到我的邮箱：fxhfxh510317@163.com 谢谢。

sdccd · 发表于 2011-8-6 16:30

是那个2cm大小的双色点阵吗？4排脚，我做了个转接板，如果可以就能基本用在套件上了，还没试试。大家看看吧 ...
sdccd 发表于 2011-7-31 19:34 https://www.yleee.com.cn/images/common/back.gif

不对，这个点阵和套件的行列不一样，我画的图不能用呀，行列颠倒了似乎。

sdccd · 发表于 2011-8-6 16:31

回复 7# fxhfxh

似乎不对。不能直接用在套件上。
