数字RLC电桥资料

发表于 2009-4-27 20:30 | 显示全部楼层 |阅读模式

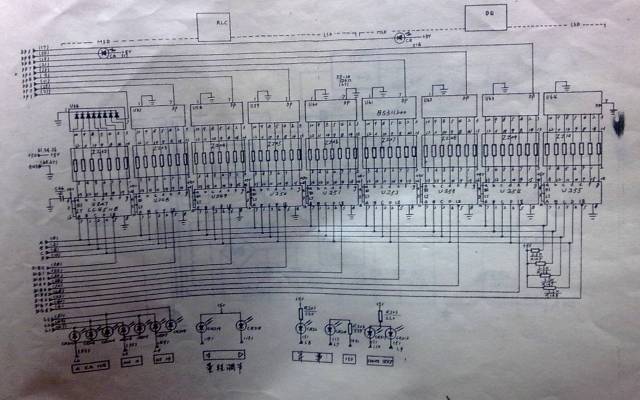

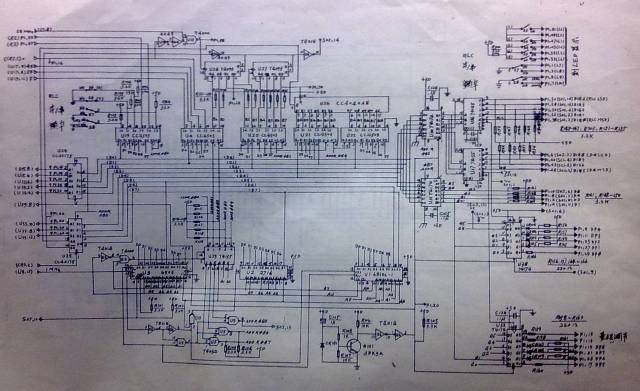

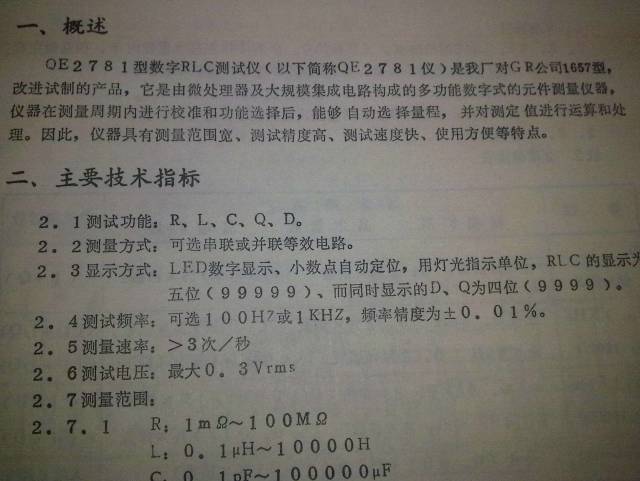

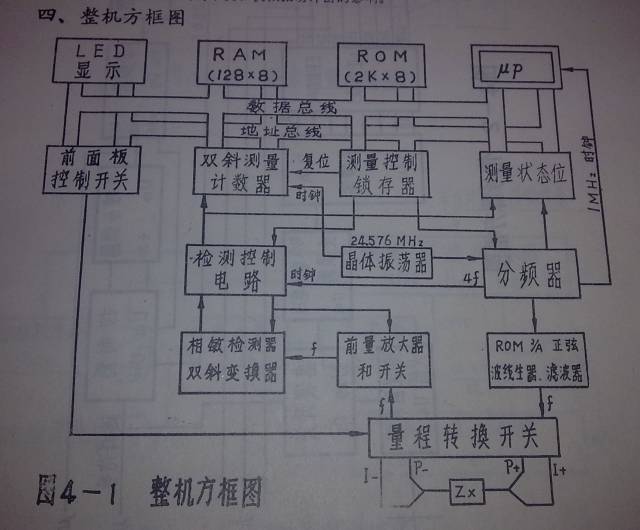

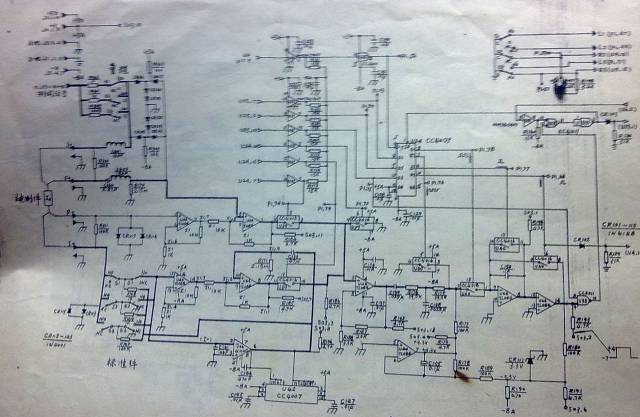

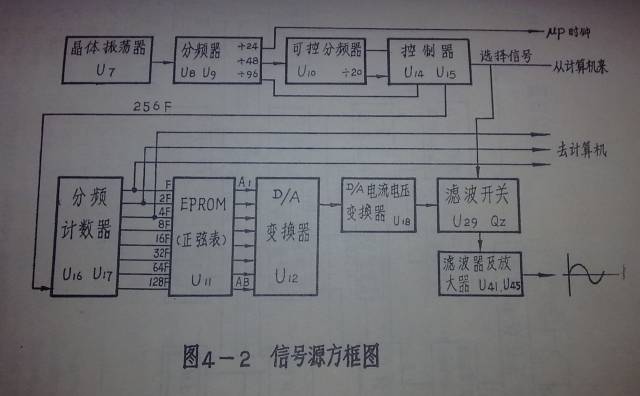

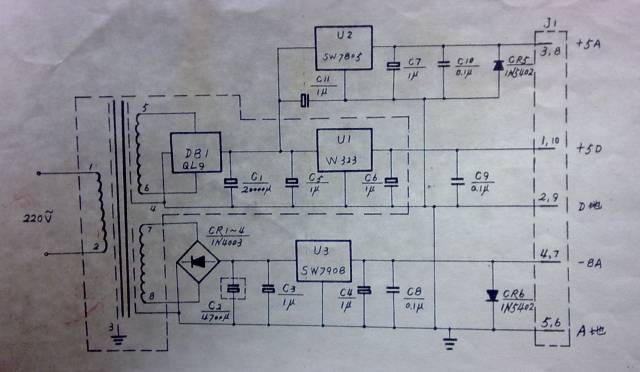

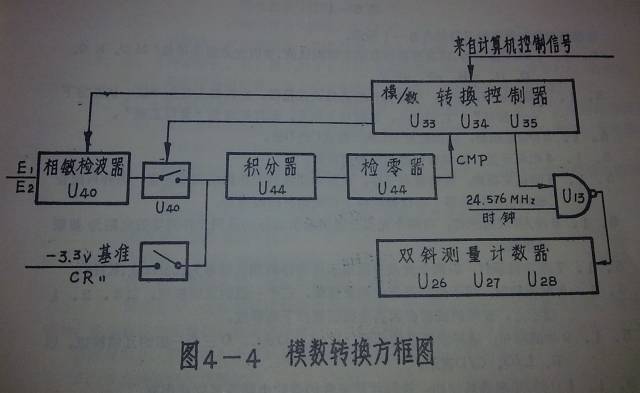

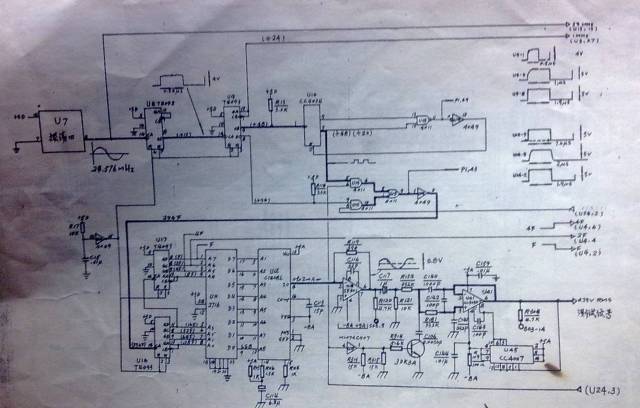

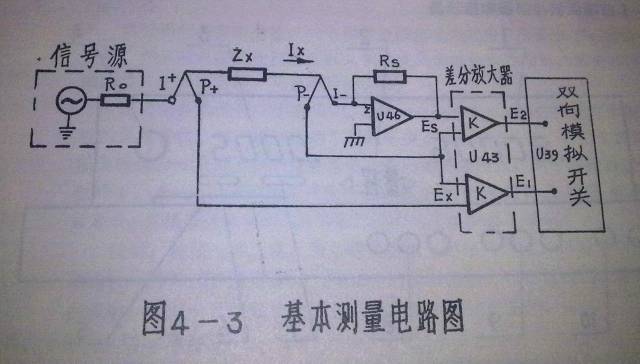

手头上正好有一本十几年前的泉州电子仪器厂出的QE2781数字RLC电桥的说明书，非常详细有完整的整机电路图，整机只有三只精密电阻（三档量程每档一个）（仪器我厂已淘汰尸体还在），看见老大们想瞧瞧，就传上来了，（手机拍的不是很清楚），如果老大们有兴趣的话，有时间我可以提供扫描件。我厂里还有常州同惠TH2811B的数字电桥，可惜说明书太简单了，毫无参考意义。











评分

参与人数 3	+15	一乐金币 +10	收起理由
abcd		+ 10	很好的资料，现在已经很难找到了！
naffan	+ 5		好资料！
yleee	+ 10		谢谢无私奉献！

查看全部评分

回复

发表于 2009-4-27 21:05 | 显示全部楼层

O(∩_∩)O谢谢

啊啊！
电路密密麻麻.......

回复支持反对

发表于 2009-4-27 21:49 | 显示全部楼层

相移测法

回复支持反对

发表于 2009-4-27 22:08 | 显示全部楼层

汗啊，这么复杂，估计不好仿制啊，而且照仿的话MCU也不好解决，找得到MCU也没程序

回复支持反对

发表于 2009-4-28 08:17 | 显示全部楼层

好资料，谢谢分享。另请问FAT兄，没看见MCU在哪？

回复支持反对

发表于 2009-4-28 09:54 | 显示全部楼层

原帖由 fujiachun 于 2009-4-28 08:17 发表 https://www.yleee.com.cn/images/common/back.gif
好资料，谢谢分享。另请问FAT兄，没看见MCU在哪？

https://www.yleee.com.cn/attachments/forumid_20/20090427_aaa62507e9f61a31b038dn458BvDSsaa.jpg.thumb.jpg

图中的6503应该是6502系列的MCU吧，当初的“Apple II”系列用的是6502

回复支持反对

发表于 2009-4-28 10:49 | 显示全部楼层

原来如此，俺满篇找晶振来着

回复支持反对

发表于 2009-4-29 21:37 | 显示全部楼层

估计不好找到相关的元器件了。

回复支持反对

发表于 2010-6-19 21:25 | 显示全部楼层

图不太清晰，如果能提供扫描件就太感谢了！！！！

回复支持反对

发表于 2010-8-9 17:33 | 显示全部楼层

通用数字IC电路组成，太复杂了

回复支持反对
