摩托罗拉车载充电器电路图，没事干，画出来给大家分享

jiamu · 发表于 2011-11-26 01:16

本帖最后由 jiamu 于 2011-11-26 01:21 编辑

下午没事，正好摩托罗拉充电器昨天到的，开壳，简单试试，不错，能充电，各种保护功能齐全：空载、电压过高过低、电流过大过小都有检测，闪红灯拒充。

用示波器看看波形，初始不是脉冲充电，后期有一个脉冲充电阶段

转灯是根据电压、电流综合判断的。感觉充满判断程序和三星座充类似

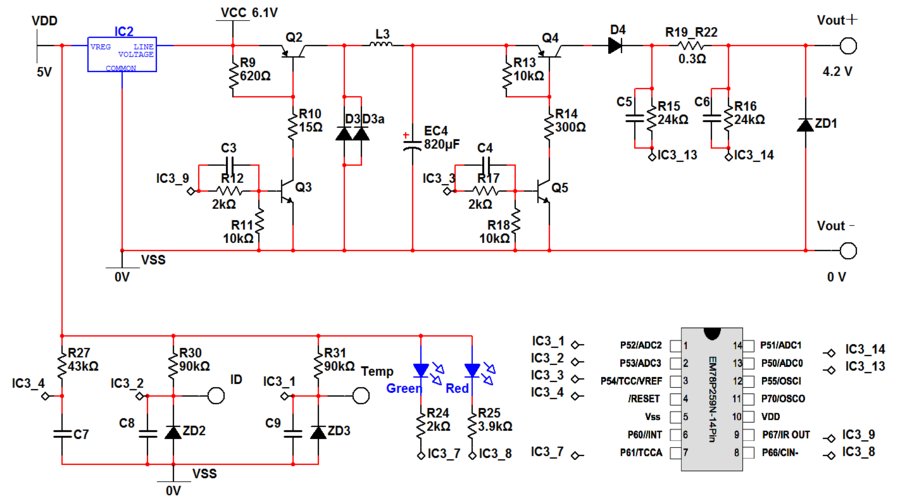

简单测绘了电路图，电路很简单，所有功能都是以单片机为核心，两级DC-DC变换，第一级宽电压输入到34063稳压6.1V左右给后面充电电路供电。

单片机用对岸EMC生产的EM78P259N，8位微控制器，5V4MHz工作，低功耗CMOS工艺，4个AD，分别接电压、电流、ID、温度检测，具体看图

最大的优点：单片机直接PWM控制充电电压（第二级DC-DC变换，工作频率40K），自动恒流，效率高，充电过程中几乎不发热，可玩性非常好。

前面的34063部分没画，通用电路，没啥特别的，后面单片机周边元件好像也有遗漏，和充电相关的应该都有了

Q02 Q04 型号没具体查资料，图中画的PNP三极管，领会精神，呵呵
