【已预定】1.2v升9v升压套件5元一套 可供5套
本帖最后由 社建电子 于 2011-12-3 22:18 编辑 , ?7 g# g. g" S& E! N
) M ?& B6 { Y6 T# D主要用于代替9V层叠电池（6F22）。
8 i$ d3 }% R' Z9 w0 r R/ b该电路使用5号或7号充电电池， 由于这2种电池比较常用，所以套件内不包含电池。! q$ r# V A( `- X$ t
该电路只要元件安装无误，无需调试即可工作。" a; ]7 _, b: B( S5 C
装好后如果要测试输出电压是否正常，需要在输出端接个 10K左右的电阻作负载，再量输出。为了降低空载功耗没有负载的话电路是不工作的。! O) U. _5 b% P6 ?0 O9 A7 e R# T+ J
如果测试时1.5V输入端用的是电源供电或连接线较长时， 需要在 电池位置并个100uF左右的电容降低供电内阻。 电池直接 焊到电路板上不需要并电容。
7 n5 M' f0 o( a4 I( W/ l& c( a3 Z为了降低功耗，没有负载的话电路是不工作的，所以这个电路的空载电流很小,经实际测试，9V输出端不接负载时，1.5V电池输出电流<5uA。
& s7 i ~% {1 O6 W# r8 E$ [实测万用表200欧姆档（比较耗电的档位）1.5V电池输出 电流约80ma，9V输出带负载能力约15ma左右。
* D) _ M1 x3 M) l# W4 y! O! z" T空载电压9.7V，与新的9V电池电压一样, 满载工作效率>80%。电池电压降到1V左右时电路停止工作，防止电池过放电。
# \# p5 e. u/ H5 q f& r: K充电电压为5V直流。充电方式为1/10C恒流充电。" c0 N* b0 s. W) J" J
根据你安装的充电电池容量来确定R4安装与否。/ n r( V; H3 l5 I, W4 J6 l6 n
电池容量>1000mAH R4需要安装，否则不安装。0 W8 x/ t" |8 S5 F+ A0 q1 m/ q
$ b6 G0 T, X2 g% W
套件材料清单：9 C/ H3 q- n& ]+ u0 }# q# C7 @: \

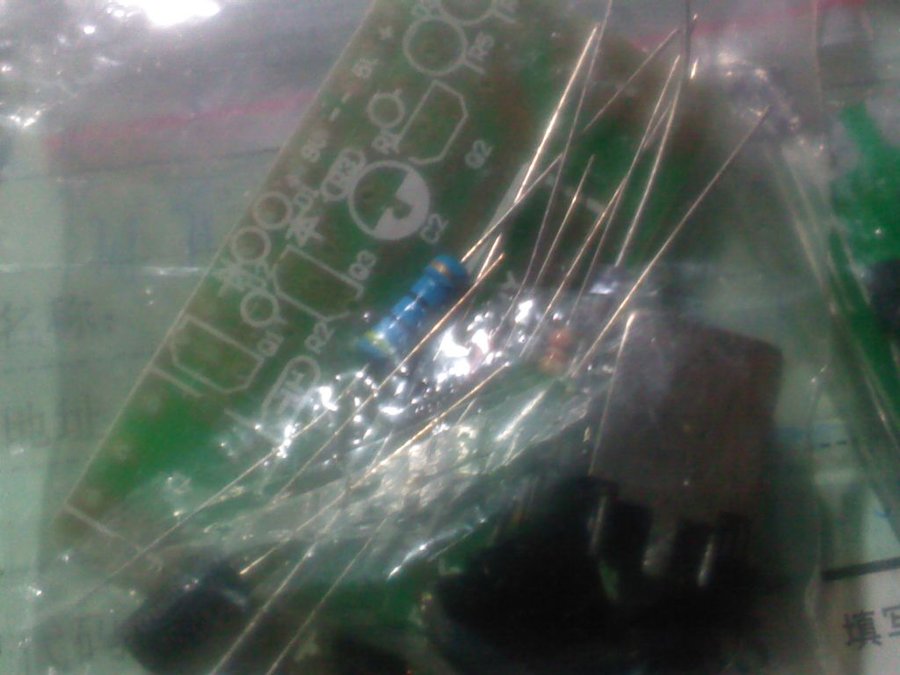

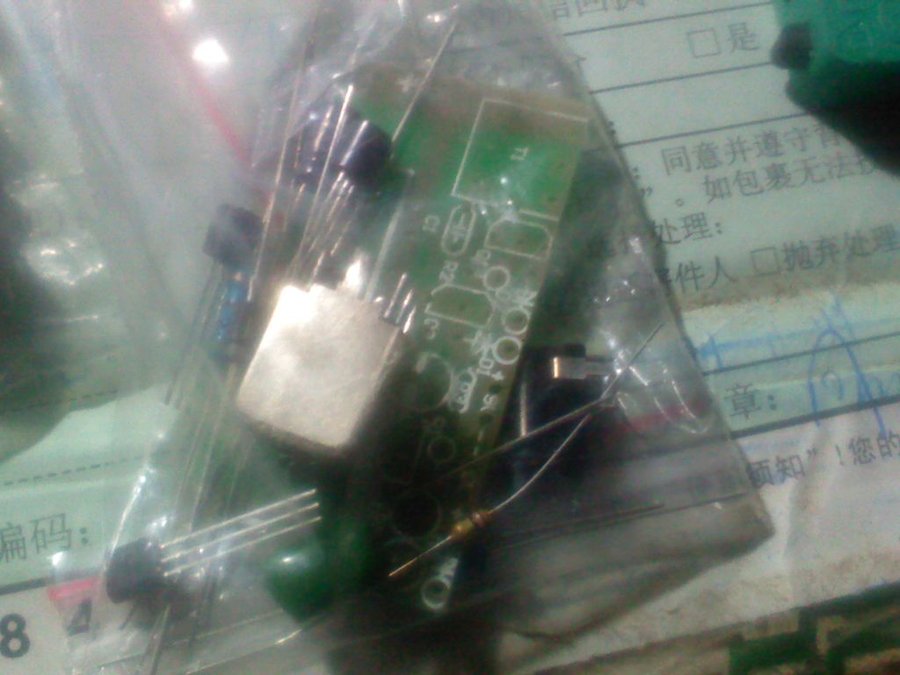

电路板 1
) T5 ~( \ e; @, t; {470欧姆电阻 1
/ h" B% d E7 Q. m9 _7 A% V* G/ r3.3k欧姆电阻 1( g" j7 K( f" S$ d& b& e
100k欧姆电阻 19 g3 p% V7 m, n* f3 S/ e9 T
472电容 1
3 Q5 M) |5 D) ~16v/10uf电容 1# P! R8 T6 P. H2 B
IN5819二极管 1( V* p9 W2 ^# r( @$ @* }
IN4007二极管 1
& R" P: ]! v( F5 z( E# k* ^ q0 j10V稳压管 1
) t: x! d( x9 U2 ~6 c8050三极管 2$ _3 }' {& e$ l
8550三极管 1* U: o* ?0 j0 n
47欧姆0.5W电阻 2
8 o# E$ w5 O' N3mm电源座 1) H& X, x3 S8 k$ f' H! X
中周变压器 1
( i3 |& H/ t; J4 k0 a& J元件标号请参考原理图 |
-
|
