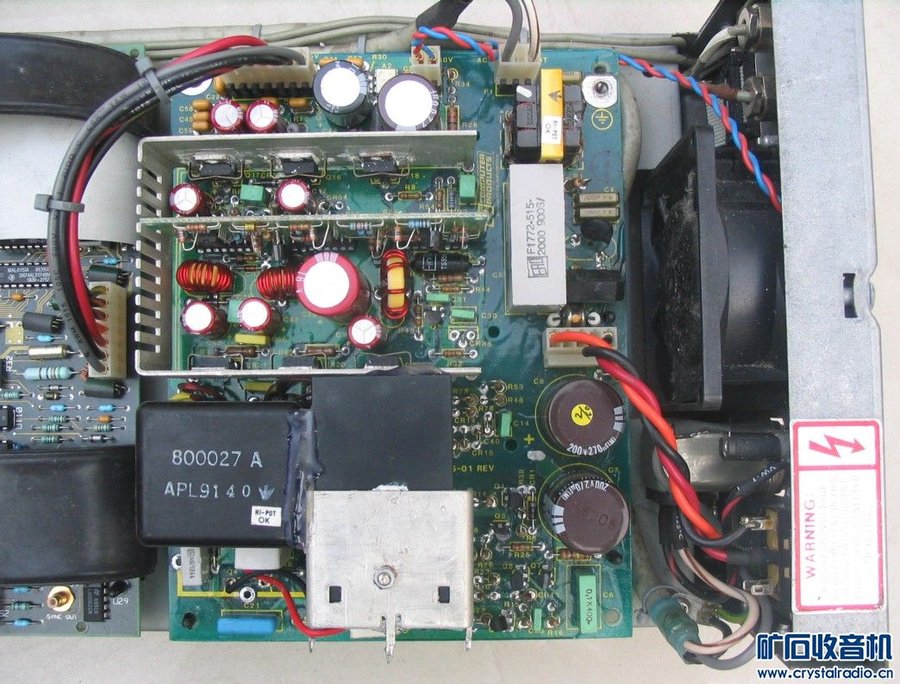

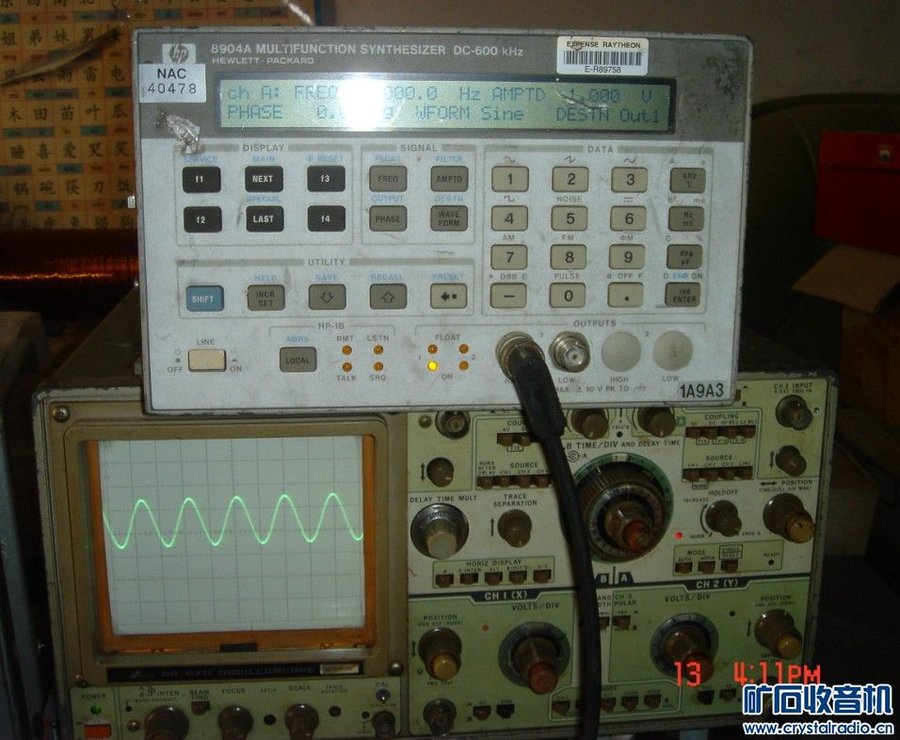

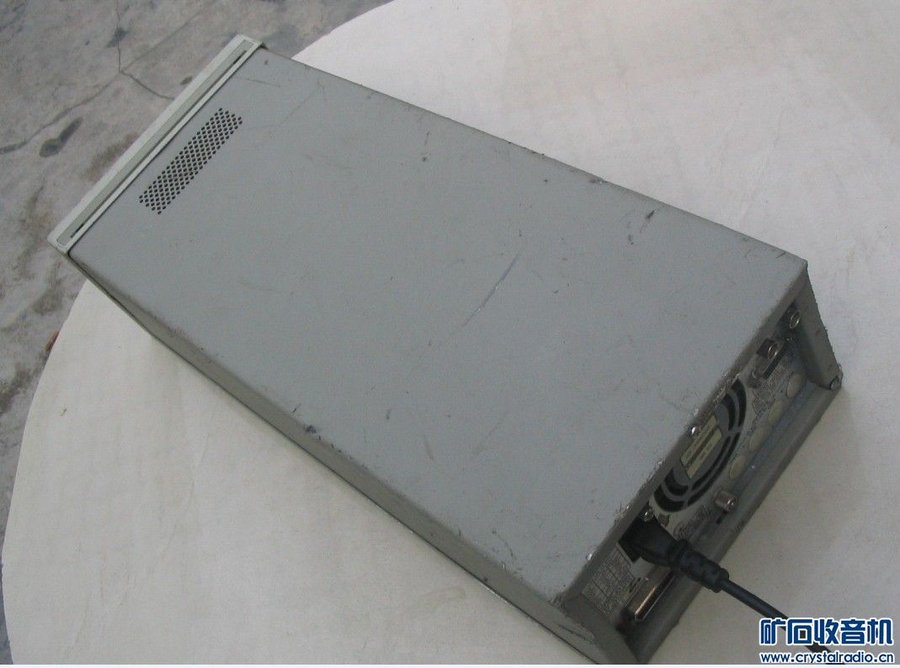

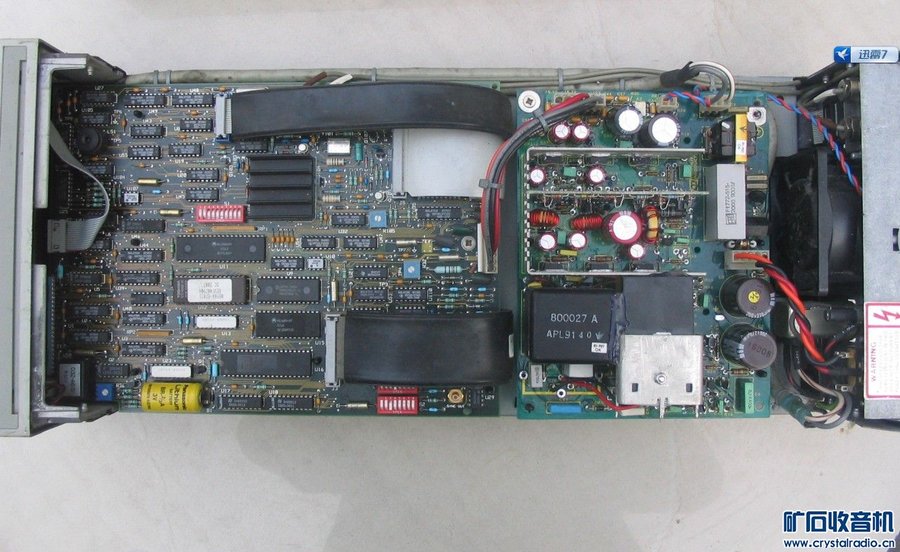

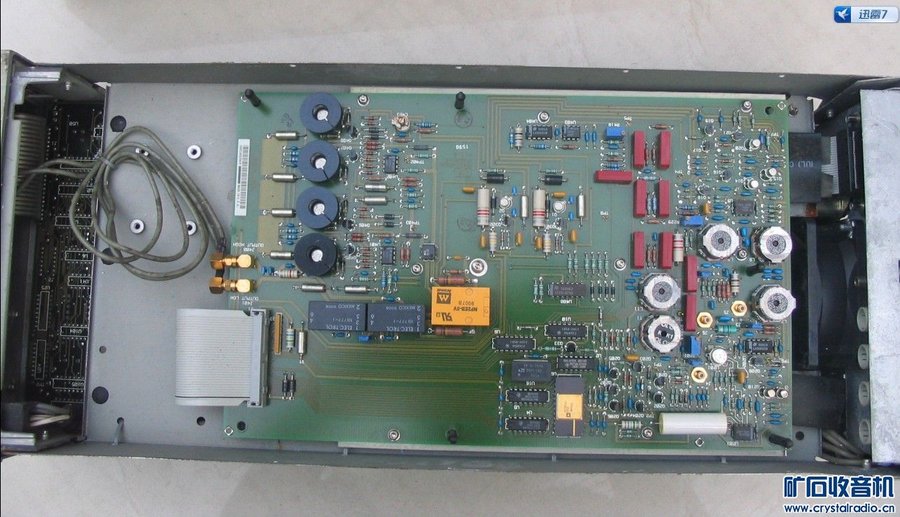

电源部分有修，其它未动，测试完好，690米
功能介绍：

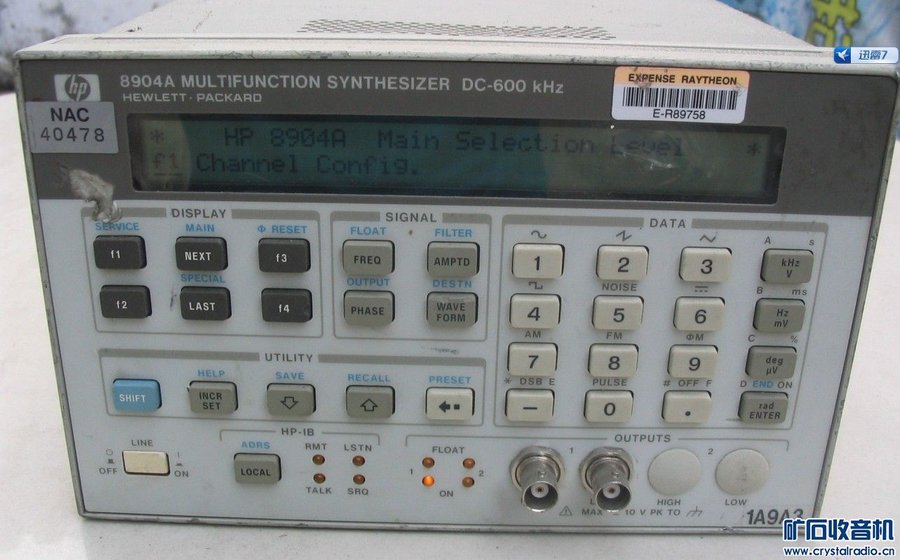

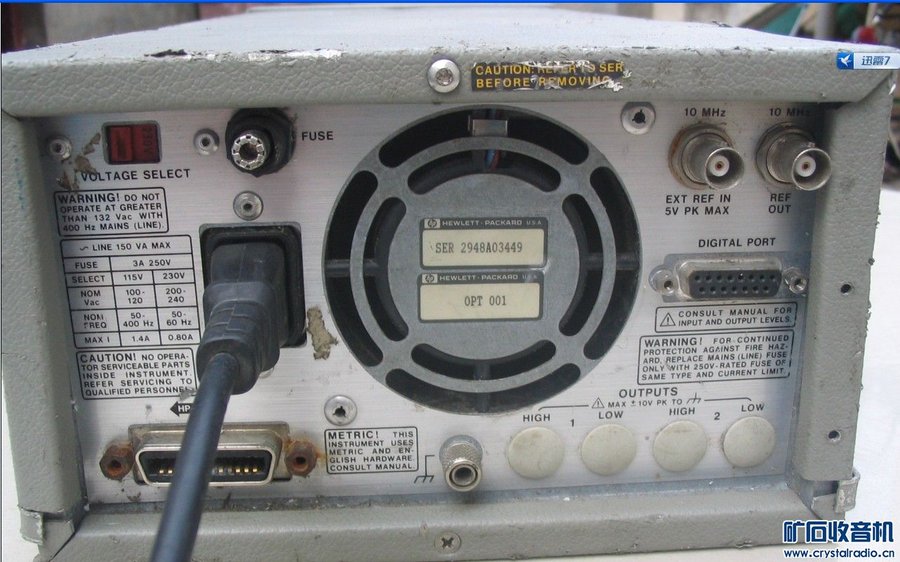

多功能合成源 HP8904A/OPT 001/OPT 004
厂家: 美国惠普
性能指标pdf
正弦波 最高 600 kHz
方波, 锯齿波, 三角波 最高50 kHz
直流输出
高斯白噪声 (Gaussian white noise mode)
频率精度 50ppm
输出幅度
正弦波 最大10Vp-p 50欧匹配
直流 最大正负10V开路
正弦波频谱纯度 -63 dBc rms (0.07%)
12 bit direct digital synthesis for 0.1 Hz resolution
Tone, DTMF, digital, Hop Ram sequence modes
调制功能: AM, FM, Phi-M, DSBSC, and pulse modulation
Unit to unit phase synchronization
GPIB编程控制接口
产生复合信号
选件001为Agilent 8904A增添了内部合成器（总计4个），可以调制通道A，或叠加给出产生复合波形的能力。所有四个合成器是独立的，具有精确的相位偏移能力。它们在输出前可进行数字化相加。此外，选件001能使通道B、C、D以AM、FM、φM、DSBSC(Double Side-Band Suppressed Carrier 双边带抑制载波)或脉冲调制的方式调制通道A。
双输出
选件002为Agilent 8904A增添另一等同的合成器和浮置的50Ω输出部分,对于这两个源,可独立设定频率、幅度、波形、相位。在0～359.9°范围内能精确地改变两合成器间相位关系,分辨率为0.1°。
FM立体声复合方式
选件001还具有一产生FM立体声复合信号的方式。该方式中的测试信号有：左=右、左=-右，仅左、仅右只按一次键即可选择测试音频频率、组合电平、测试信号方式、导频音电平等。立体声分离一般大于65dB。
通信信号
选件001还为Agilent 8904A增添四种序列方式 ：音频、DTMF、数字和跳跃（Hop Ram）序列，使得8904A成为通信信号发送的有力工具。音频、DTMF方式产生长度高达750个状态的单或双音调序列；数字序列方式产生长度高达750个状态的单或双音调序列；数字序列方式产生长度高达3000比特的数据流，分辨力100μs；跳跃序列方式可构成16种音调序列，各自具有相关的幅度、频率、相位值。
快速跳跃
选件003所增加的功能是从外部使通道A在频率、相位、幅度方面产生跳跃。可将多达16种频率/相位/幅度状态输入“HopRam”存储器。为此外部装置必须对背面板上提供的4bit宽，TTL电平的地址总线寻址。可在短至20μs的时间内边疆切换相位。
单元间的相位合成
借助选件005，多个Agilent 8904A可进行相位合成，以提供两个以上的与相位有关的输出。在该合成方式下，将一个单元规定为主时钟，其它的作为从属时钟。两个信号经外部低耗功率分配器由时钟主单元馈至所有的从属单元。为进行单元合成，经前面板或GPIB将相位复位命令发送给主机8904A。在0.1Hz～100kHz频率范围，单元间总的相位误差大于0.1°或60ns.可合成多达8台的8904A。
600Ω平衡输出
选件006将输出1从50Ω电浮动输出改变为变压器耦合的600Ω平衡输出.它可将高功率平衡信号送入600Ω负载。至600Ω的最高输出电压为10V（有效值）。选件006限定输出1的频率范围为30Hz～100kHz。此外，复合波形，如方波、斜波、三角波等都被衰减，直流信号不能经由选件006输出通过。但是，在许多应用中，8904A选件006直接替代了Agilent200CD宽范围振荡器。 |
|
