M8V6电子负载板和白菜的2004屏的连接

wzwzy · 发表于 2012-3-30 14:41

求组大侠帮我解答一下M8V6电子负载板，和白菜的屏，是怎么连接的

haos · 发表于 2012-3-30 15:17

本帖最后由 haos 于 2012-3-30 15:18 编辑

其实论坛里有的。用两个图片说明吧。

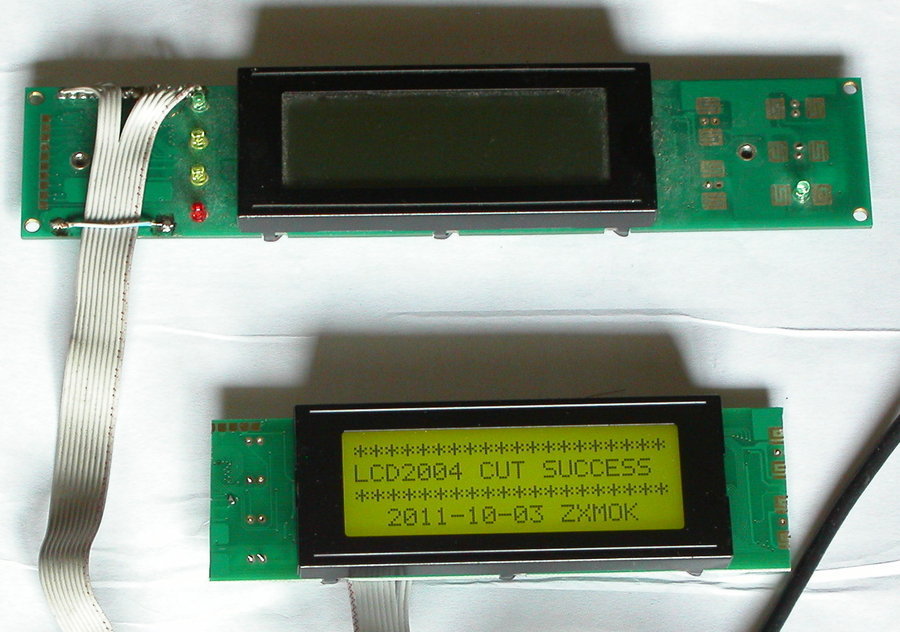

白菜LCD接法：

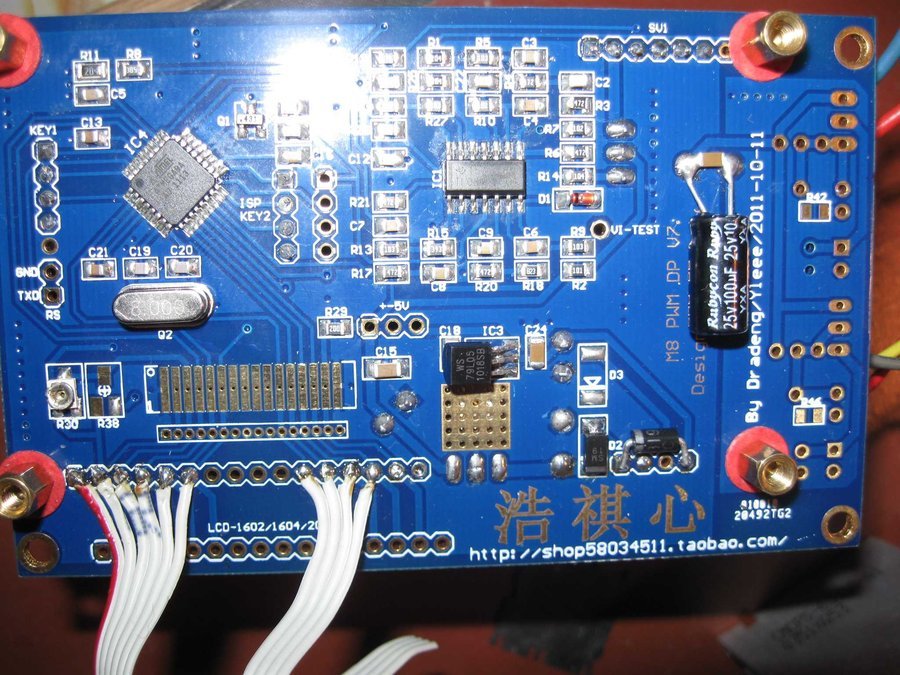

负载接线的图找不到，用我自己电源的图吧，好象是一样的。

红线是第一脚，中间空的是D0~D3，只用了D4~D7。

wens · 发表于 2012-3-30 18:10

wzwzy · 发表于 2012-3-30 21:44

本帖最后由 wzwzy 于 2012-3-30 21:52 编辑

回复 2# haos

无比感谢这位HAOS大侠，

谢谢啦。以后多多指教。

wzwzy · 发表于 2012-3-30 21:46

本帖最后由 wzwzy 于 2012-3-30 21:53 编辑

回复 2# haos

无比感谢这位HAOS大侠，

谢谢啦。以后多多指教。

wzwzy · 发表于 2012-3-30 21:51

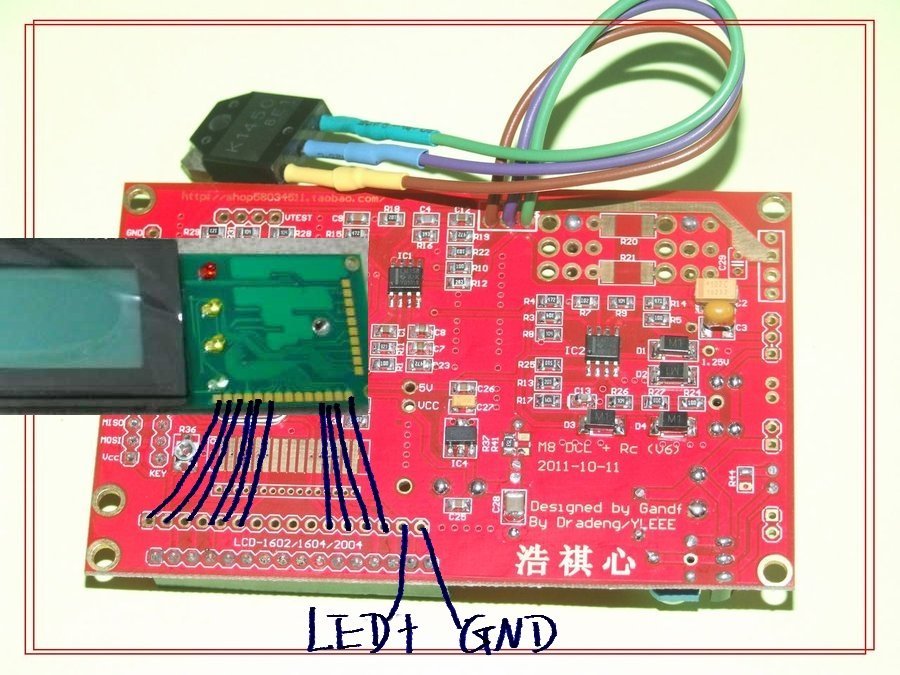

回复 3# wens

这位大侠很详细太好了，非常感谢

希望以后给多多指教。

htzsz · 发表于 2014-9-14 15:37

学习学习。。。
