YLEEE 飞利浦LED灯条 铜箔走线图

80x86

前段时间冯老和Benli都问过飞利浦LED灯条的铜箔，怕不小心剪坏了。
这个灯条是铝基板，灯光照不透，我对着灯光拍了几张图片，大致画一下供大家参考(照片包含了LED串联和并联的位置)。

灯条走线示意图：
(红色表示+，蓝色表示-，橙色表示串联LED之间的连接)


铜箔示意图：
(红色表示+，蓝色表示-，黄色是LED之间铜箔)


从上图可以看出，灯条并联的地方可以直接剪断，不需要重新接线(可能需要处理一下断面出铜箔与铝基板的短路)：


静态图片不太容易分辨，我制作了一幅动态图，有兴趣的朋友可以看一下：

无锡风

前段时间冯老和Benli都问过飞利浦LED灯条的铜箔，怕不小心剪坏了。
这个灯条是铝基板，灯光照不透，我对着 ...
80x86 发表于 2012-5-10 21:50 https://www.yleee.com.cn/images/common/back.gif

谢谢！

80x86

谢谢！
无锡风 发表于 2012-5-10 22:15 https://www.yleee.com.cn/images/common/back.gif

    不客气，举手之劳方便大家。年纪轻轻眼睛比较好用

davidtam

已经剪了，作台灯嫌电压高，还打算剪成4串

红塔山

光色是黄光?

80x86

光色是黄光?
红塔山 发表于 2012-5-11 00:43 https://www.yleee.com.cn/images/common/back.gif

    暖白的。我觉得这个看东西更舒服，就买了暖白。

QDHAM

楼主举手之劳方便大家

无锡风

前段时间冯老和Benli都问过飞利浦LED灯条的铜箔，怕不小心剪坏了。
这个灯条是铝基板，灯光照不透，我对着 ...
80x86 发表于 2012-5-10 21:50 https://www.yleee.com.cn/images/common/back.gif

上述图的“基准”在哪里——“从何下手”？

80x86

上述图的“基准”在哪里——“从何下手”？
无锡风 发表于 2012-5-11 06:00 https://www.yleee.com.cn/images/common/back.gif

    灯条是两个LED一对并联(共40对)，上图是第24对和第25对之间切开。

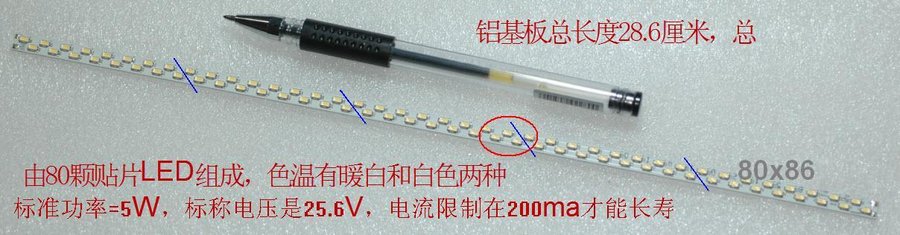

此灯条每8对可以剪开为一节，按照下图蓝色位置剪开即是(红圈中是我一楼发的示意图的截取范围)：

无锡风

灯条是两个LED一对并联(共40对)，上图是第24对和第25对之间切开。此灯条每8对可以剪开为一节， ...
80x86 发表于 2012-5-11 16:31 https://www.yleee.com.cn/images/common/back.gif

谢谢 80x86 提供了详细的图释！
      我再消化消化：
       1、按“此灯条每8对可以剪开为一节”：8对“之间”应该是“串接”的罢——图纸里有“标称电压25.6V字样”相当于“8对可以剪开为一节”即“8对3.2V端电压LED灯”共2X8=16个LED为“一节”；
       2、“总共由80颗贴片LED组成”——"80/16=5"——灯条应该是有“5节”组成——那么，这个“5节”之间，是“串接”还是“并接”的呐？按图示“功率5W，，电流限制在200mA字样”，好像应该是：“5节”之间，是“并接”的；
       3、若以上的理解成立，每个贴片LED的额定电流为20mA——符合“常规”小功率LED的参数规范。
      以上我的理解，不知道对不对？

      这个“标称电压”在25.6V左右，实在是“尴尬”
      ——除非采用“升压”方式供电，否则比较少有合适的直流电源；
      ——除非直接使用220V交流市电，来“恒流”供电？简单的“电容限流”，感觉安全性堪忧！
