带一体升压M8晶体管测试仪

968201 · 发表于 2012-10-31 19:42

本帖最后由 968201 于 2012-10-31 19:45 编辑

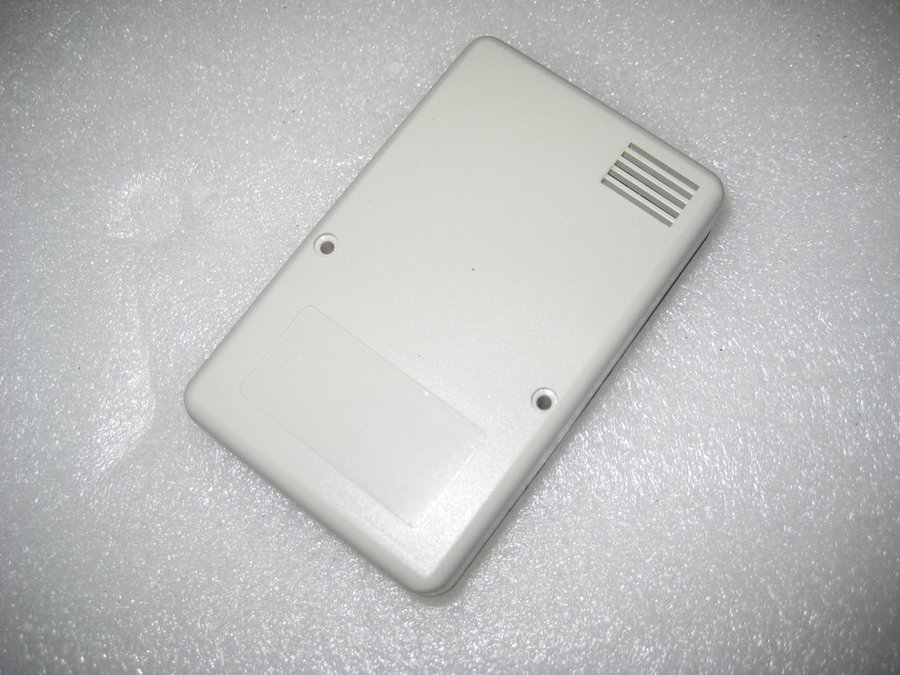

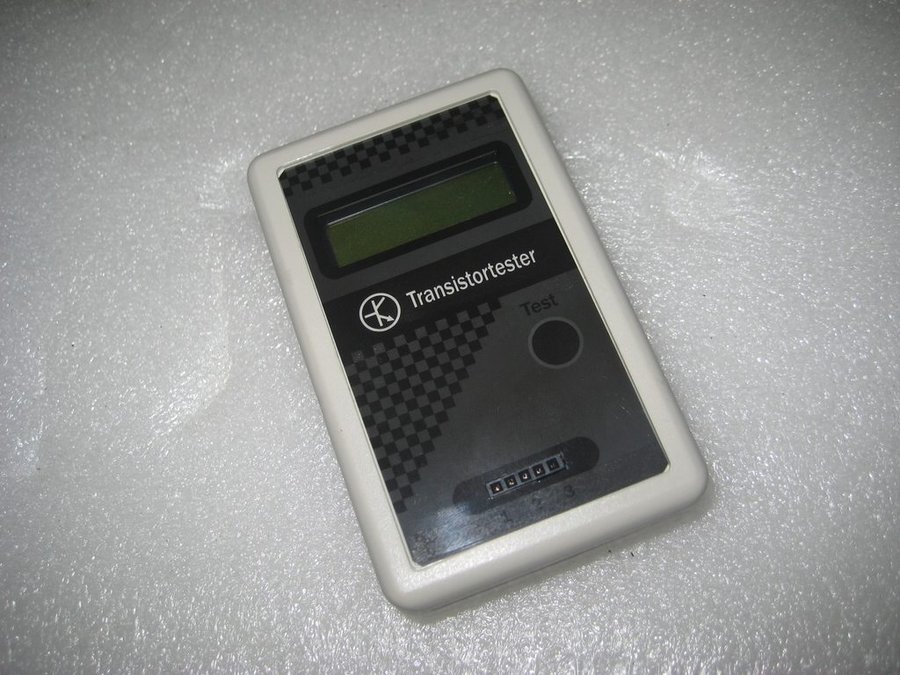

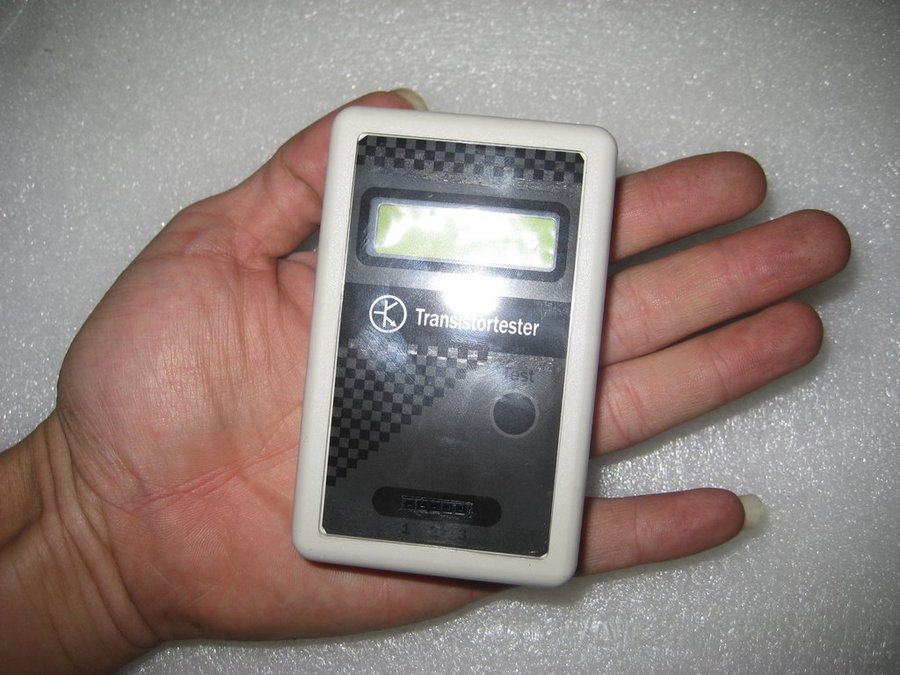

带一体升压M8晶体管测试仪

本来想用工包的电池，容量才500-700毫安，连enelong的7号电池的容量比5号的大，所以用的是爱老公正品7号900毫安的电池，

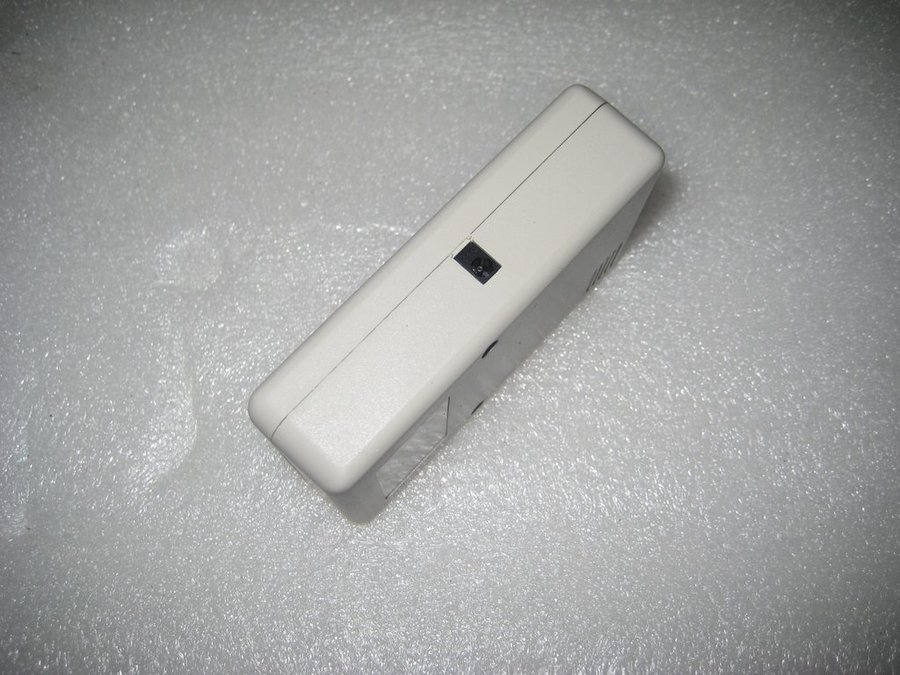

送3.5MM充电插头，可以自己接可调电源或者充电器，耗电很小的！
日本千住锡焊接，用的贴片电阻都是1%的！
一台128元包快递

制作贴  https://www.yleee.com.cn/thread-19210-1-1.html

淘宝链接 http://item.taobao.com/item.htm?id=7170493590

本测试仪除了可以测试直插式器件,还可以测试贴片元件,能自动判别引脚、自动量程测试、自动判别各种二极管、三极管、可控硅、MOS场效应管；能判断器件类型，引脚极性及放大倍数等等。
本测试仪功能:
1、自动检测NPN和PNP晶体管，N沟道和P沟道MOSFET，二极管（包括发光二极管、双二极管），晶闸管（可控硅），三极管，附加条件可测电阻和电容（测大电量电容时要进行放电。）
2、自动检测和测量元件的引脚报告显示在显示屏上。
3、检测及晶体管和MOSFET保护二极管的放大倍数和基数的确定发射极晶体管的正向电压。
4、测量栅极阈值电压和栅电容的MOSFET显示值在液晶屏（2*16个字节）LCD1602上显示。
5、有效期组件测试：在1-2秒内测试出结果（除较大容量的大电容测试时间为1分钟是正常的）。
6、一键操作，自动测试，自动识别器件，自动切换量程，自动切断，自动测试关机。
7、功率消耗自动关闭模式：小于20nA，仪器不用时总开关POWER要处于OFF关闭状态不消耗内部电。

主要用途：
   本测试仪性能稳定，能自动读出准确数据，使用方便，适用于电子爱好者、电子开发者、设计者、与电子维修者必需小仪器。它可测各种二极管，三极管，可控硅，MOS场效应管；能判断器件类型，引脚的极性，输出HFE，阀电压，场效应管的结电容，附加条件可测电容和电阻等。特别适合晶体管配对和混杂表贴元件识别。
操作说明：

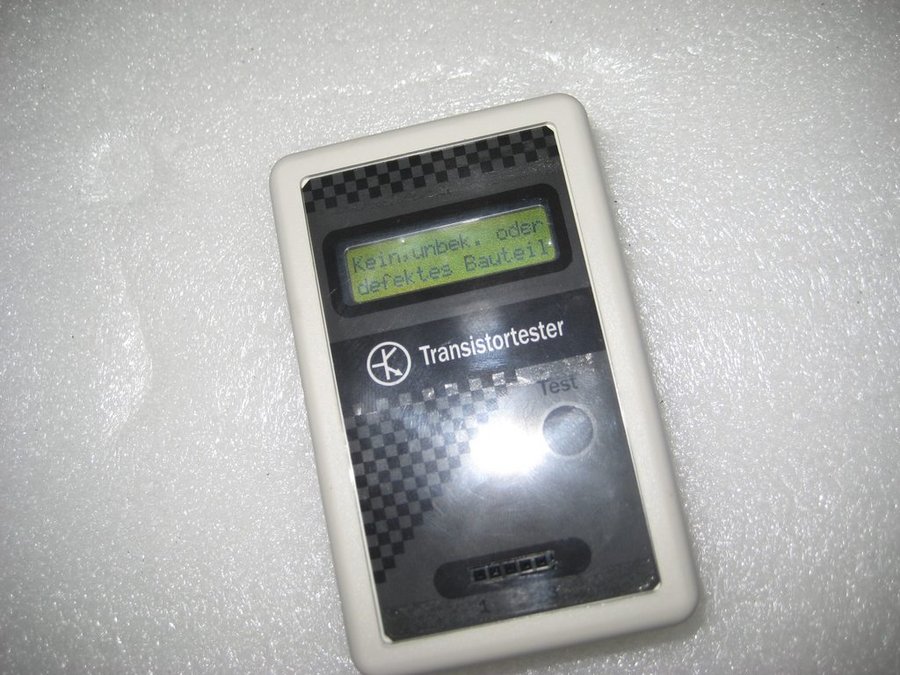

液晶LCD屏显示说明。
   英文名称                中文名称
Test is running.          测试中.
Test Failed! Defect Devive 测试失败！
Timeout！                   时间超时！
Battery Low！Empty！       电池电量低！

主要功能：
*自动检测NPN和PNP晶体管类型，自动检测N沟道和P沟道场效应管类型（MOSFET），自动检测二极管（包括双极二极管），自动检测晶闸管，自动检测三极管，自动检测电阻器和电容器（容量和阻值）。
*自动检测和测试元件的引脚报告（例如：三极管的B、C、E;场效应管的G、D、S；二极管的K、A等等）
*检测晶体管和场效应管（MOSFET管）的内部保护二极管（液晶显示图标）
*检测放大系数和晶体管基极-发射极的导通正向电压
*检测场效应管（MOSFET）的栅极阈值电压（导通电压）和栅电容、
*测试值显示在一个LCD液晶屏（2 * 16个字符）
*零件测试时间：一般2秒（除较大的电容器）
*一键操作，自动关机

现在支持场效应管（JFET的），测晶闸管和Traics情况下可能导致问题，如果（在测试电流7毫安）低于维持电流，MOSFET和晶体管已经发现了，但在一般情况下测试总是准确的。
电阻测量范围约2欧姆至20M欧姆，覆盖了大部分电阻值，其精确度不高，可以定性不能定量。
电容器测量约0.2 nF至7000μF为好，测试的准确性到4000μF以上时慢慢变差。在原则上，大电容的测量还需要较长时间，有时测量的时间为1分钟是正常的。

968201 · 发表于 2012-10-31 19:43

本帖最后由 968201 于 2012-10-31 19:45 编辑

制作贴 https://www.yleee.com.cn/thread-19210-1-1.html

淘宝链接 http://item.taobao.com/item.htm?id=7170493590

zhuaii3721 · 发表于 2012-10-31 19:48

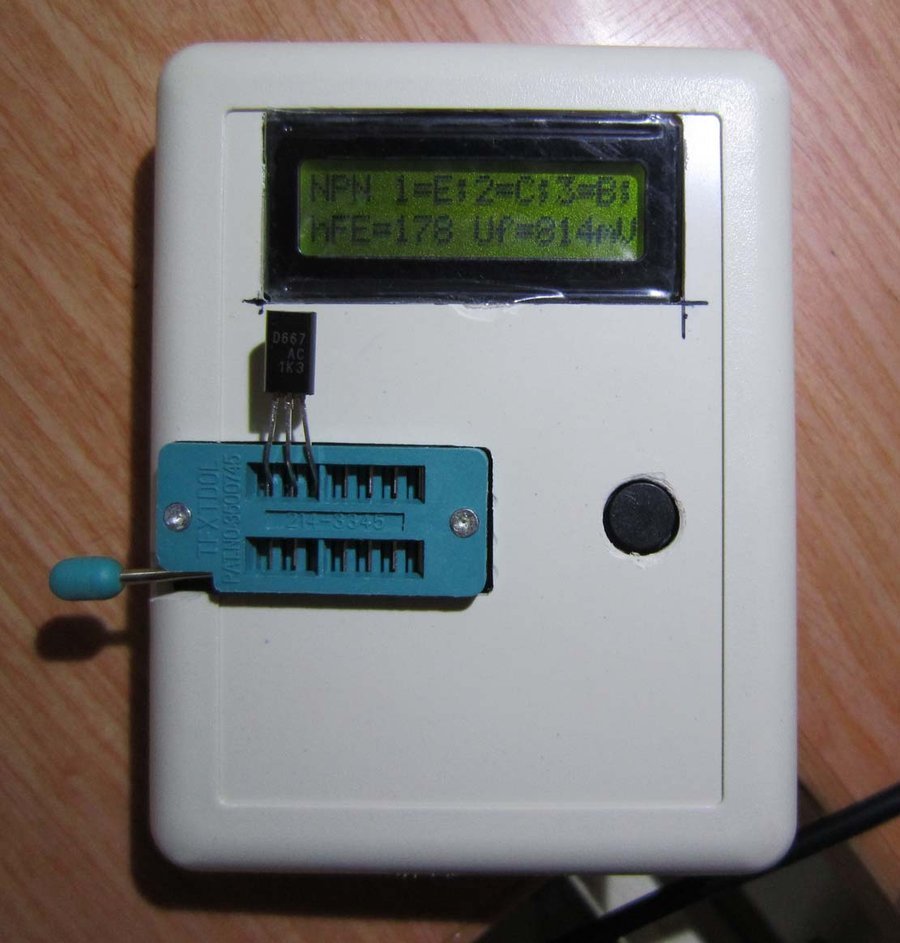

这个吗？

MJG365 · 发表于 2012-10-31 20:14

呵呵，现在开始小批量了生产了。

80956587 · 发表于 2012-10-31 20:55

这个比好奇心的漂亮

QDHAM · 发表于 2012-10-31 21:10

不错漂亮

zhqsoft · 发表于 2012-10-31 21:56

不错。。。和我的大小差不多。。。。。不知道有没有电容偏大1.5倍的问题。


逍遥客 · 发表于 2012-10-31 22:35

顶起，先收藏~

45318183 · 发表于 2012-10-31 22:45

记号一个。。

80x86 · 发表于 2012-10-31 22:51

我有一个，充电后用了几次，然后不开机了。
