无聊搭个4069电压显示（指示）电路试验下可行

社建电子 · 发表于 2012-11-2 22:22

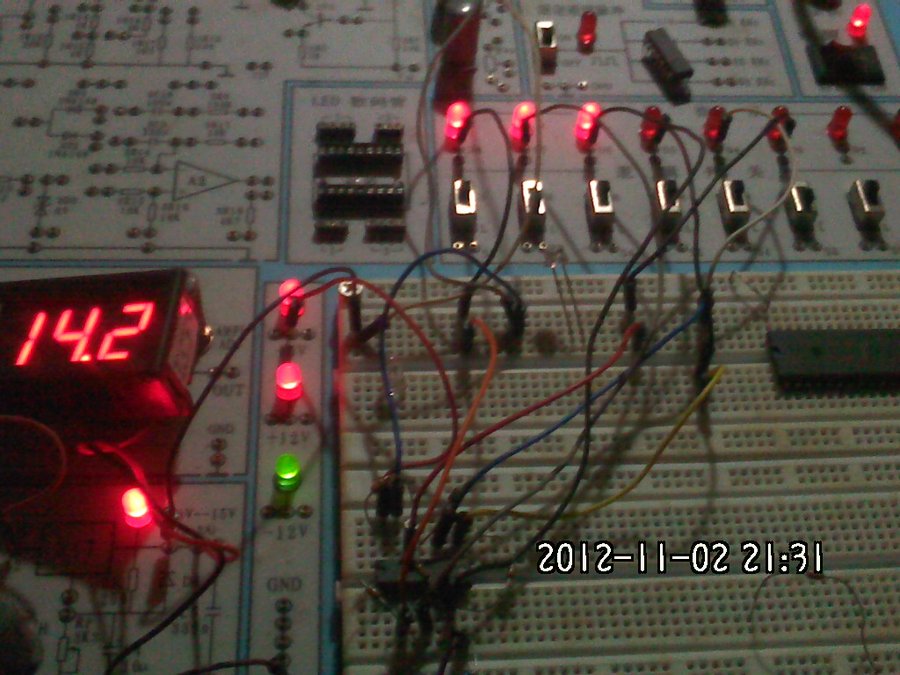

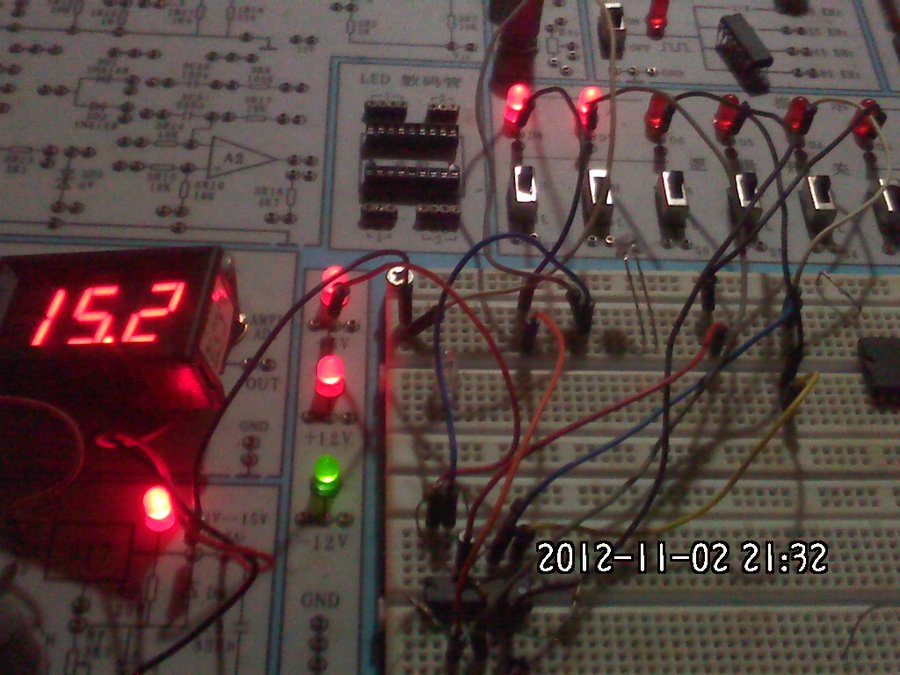

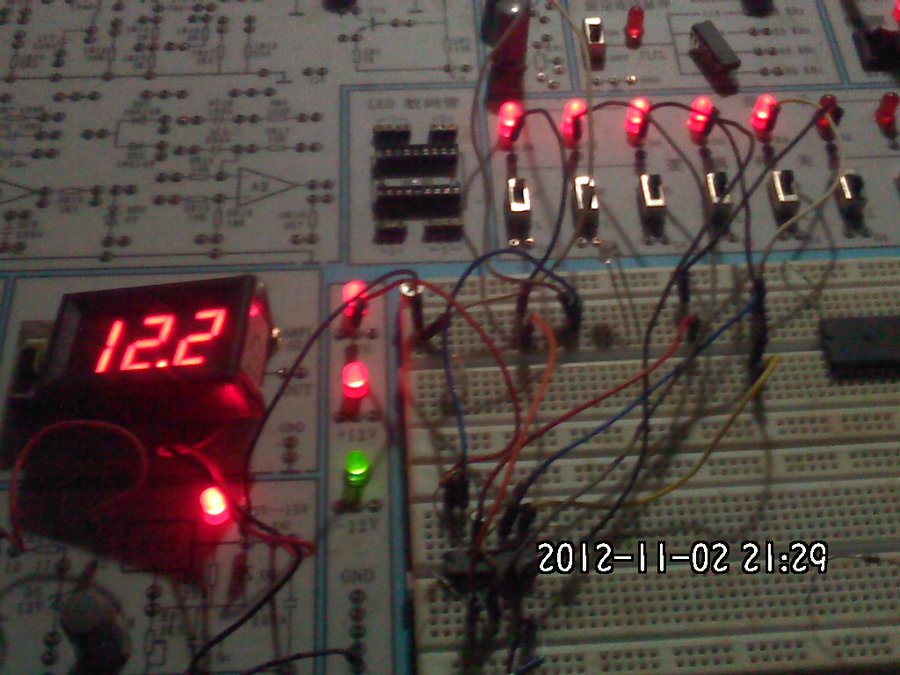

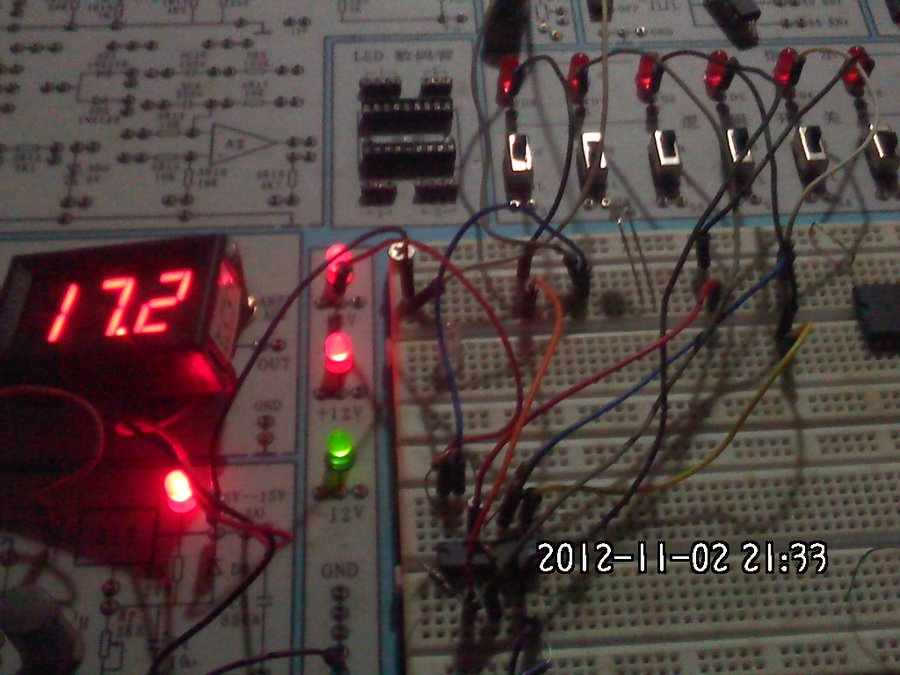

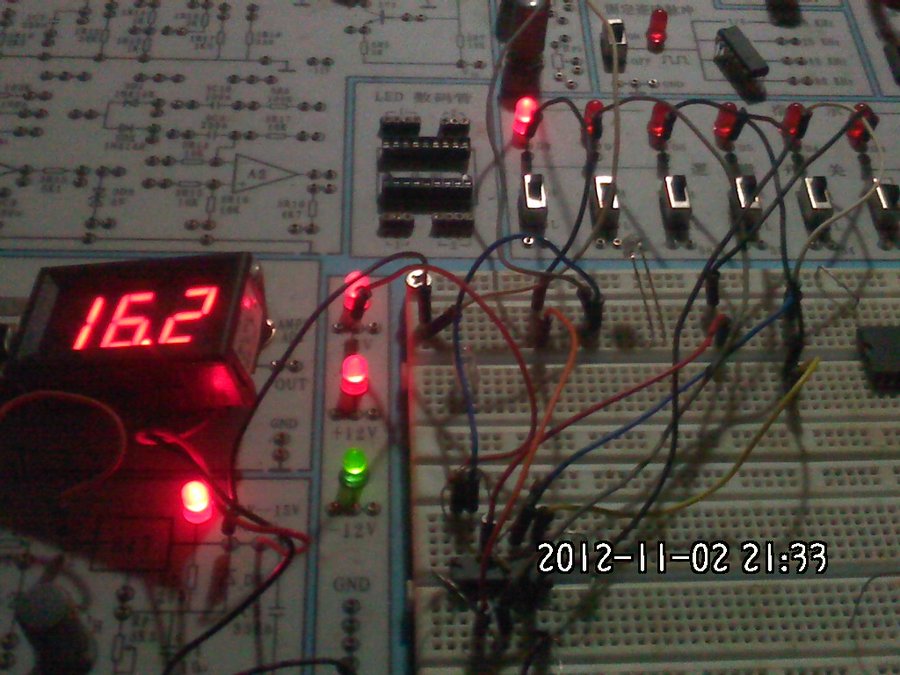

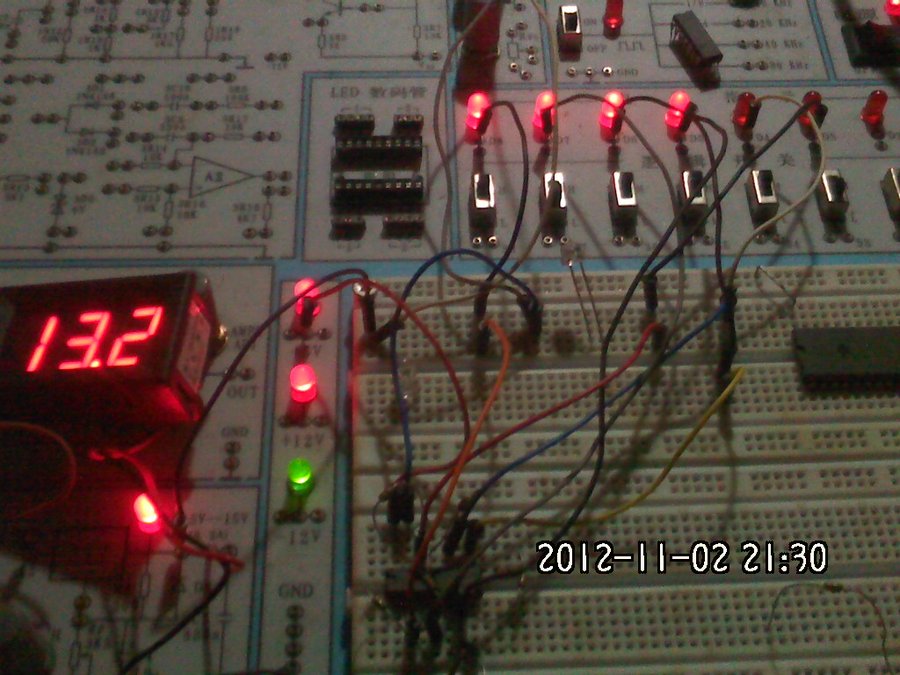

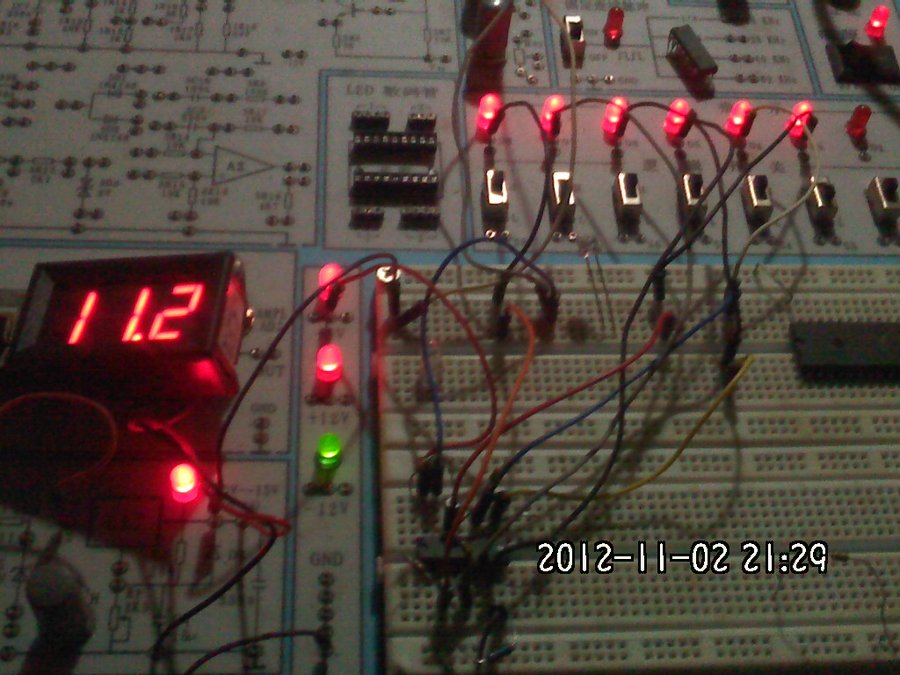

看图吧，电路图R1使用680K电位器
R2/3/4/5/6 2.4k
R7 22k
R8-13以及指示灯使用实验箱内的逻辑电平显示。
图纸7806处接的是5伏电压。

wckwok99 · 发表于 2012-11-2 22:54

最有兴趣是楼主下面的接线板, 是否学校教授电子学用? 可否详细介绍一下?

gw168sh · 发表于 2012-11-2 23:17

she社建现在玩的大啊

社建电子 · 发表于 2012-11-2 23:20

最有兴趣是楼主下面的接线板, 是否学校教授电子学用? 可否详细介绍一下?
wckwok99 发表于 2012-11-2 22:54

登录/注册后可看大图

是的，箱子上写着：
TPE－AD
模拟电路实验箱

wckwok99 · 发表于 2012-11-2 23:38

是的，箱子上写着：
TPE－AD
模拟电路实验箱
社建电子发表于 2012-11-2 23:20

登录/注册后可看大图

现在学习电子电路真方便.

longquan · 发表于 2012-11-3 12:25

4069发热不？？？

社建电子 · 发表于 2012-11-4 06:57

4069发热不？？？
longquan 发表于 2012-11-3 12:25

登录/注册后可看大图

4069是5伏供电的，不热！

tdc31224 · 发表于 2012-11-4 08:19

楼主指示好像反了！

快活丞 · 发表于 2012-11-5 22:31

面包板啊，插起来麻烦，不如洞洞板

社建电子 · 发表于 2012-11-6 17:49

面包板啊，插起来麻烦，不如洞洞板
快活丞发表于 2012-11-5 22:31

登录/注册后可看大图

洞洞板还得焊接，这个仅仅试验下。
