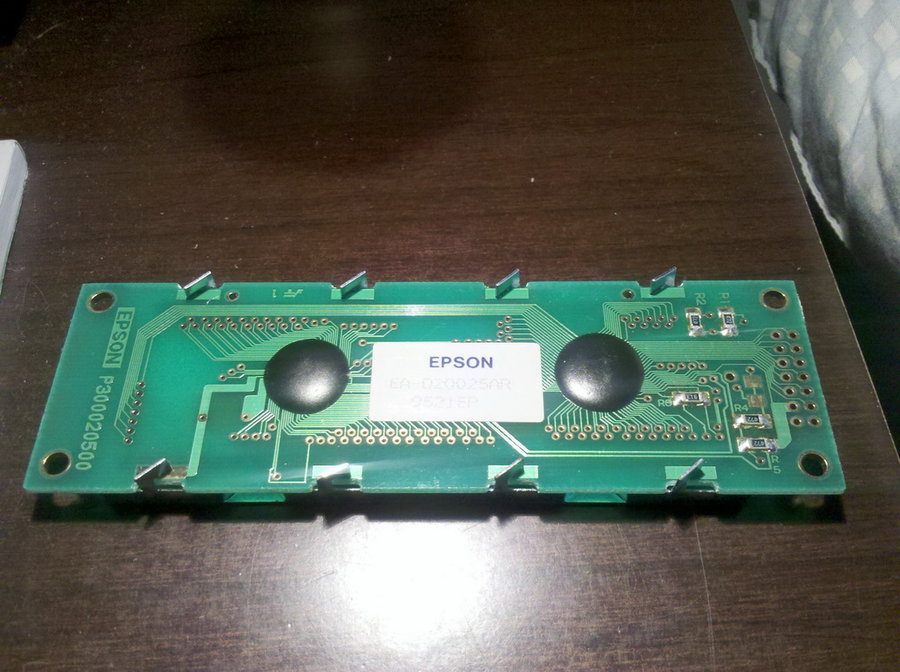

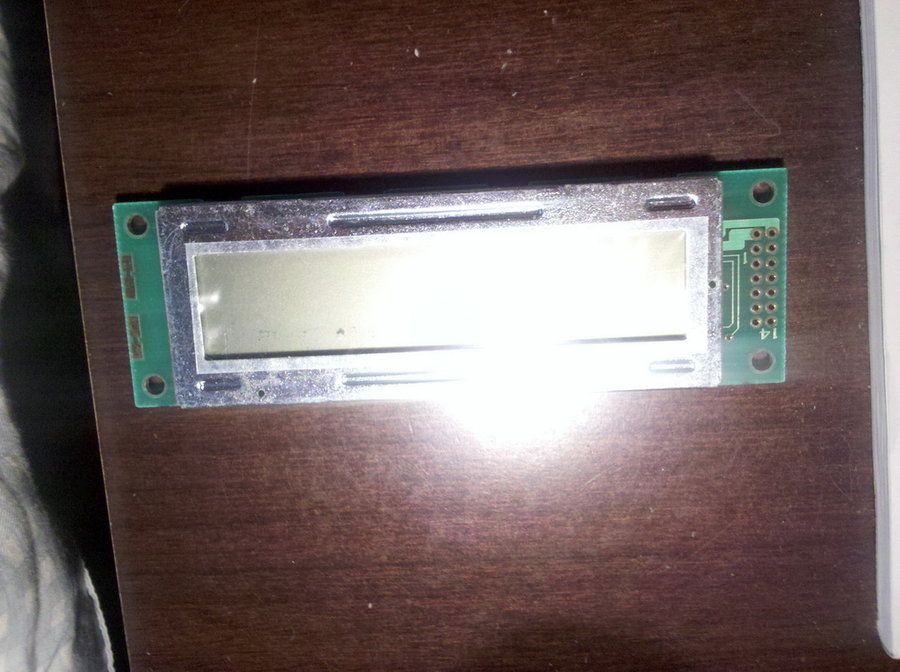

这应该是2002的字符液晶,2002就是一行20个字符,一共两行,是1602的兼容加长版,从引脚看出十有八九是的。我用过一款接口和他一样,可以试试
: K, z; Q8 F: S) f& S- o7 d以下是淘宝一家店的:http://item.taobao.com/item.htm? ... &id=16778313938
: x* U6 i+ H. ], K: Q第1脚:VDD接5V
# M1 v. U0 N. p1 e( F第2脚:VSS接地
7 I, W6 [" w6 m5 k- k. {" A1 C第3脚:V0为液晶显示器对比度调整端,接正电源时对比度最弱,接地时对比度最高,对比度过高时会产生"鬼影",使用时可以通过一个10K的电位器调整对比度4 A3 |) P8 ^, ]2 n6 X
第4脚:RS为寄存器选择,高电平时选择数据寄存器、低电平时选择指令寄存器。: a& b! i5 D u& u% O; Q* w
第5脚:RW为读写信号线,高电平时进行读操作,低电平时进行写操作。当RS和RW共同为低电平时可以写入指令或者显示地址,当RS为低电平RW为高电平时可以读忙信号,当RS为高电平RW为低电平时可以写入数据。( l: S; Z* B) M
第6脚:E端为使能端,当E端由高电平跳变成低电平时,液晶模块执行命令。
1 @! u6 o- t9 r5 T# R第7~14脚:D0~D7为8位双向数据线 |
|
