白菜手机液晶：SMD2D2J 资料，及有志者召集帖。

STMFans · 发表于 2013-1-23 21:22

本帖最后由 STMFans 于 2013-1-23 21:24 编辑

SMD2D2J 控制器：LGDP4522，引脚见下，由于只有一个样片，所以本人未进行显示测试，经我观察，与LGDP4522外围元件分布，引脚排列一致，请有液晶的朋友测试并在论坛通报结果。另外，由于此次屏幕多是2.4以下尺寸，本人对小尺寸液晶控制器不熟悉，所以有请大家参与到分析驱动的活动中，主要确定大致类似的控制器，我可以使用高倍数显微镜确定型号是否吻合以及引脚信号名称，最后在论坛公布方便使用者。QQ群号：10958647。

SMD2D2J LGDP4522
1 GND
2 VCC
3 VCC
4 CS
5 RS
6 WR
7 RD
8 D1
9 D2
10 D3
11 D4
12 D5
13 D6
14 D7
15 D8
16 D10
17 GND
18 D12
19 GND
20 D14
21 D15
22 D16
23 D17
24 RST
25 GND
26 K4
27 K3
28 K2
29 K1
30 A
31 X3+
32 Y3+
33 X3-
34 Y3-
35 D11
36 D13

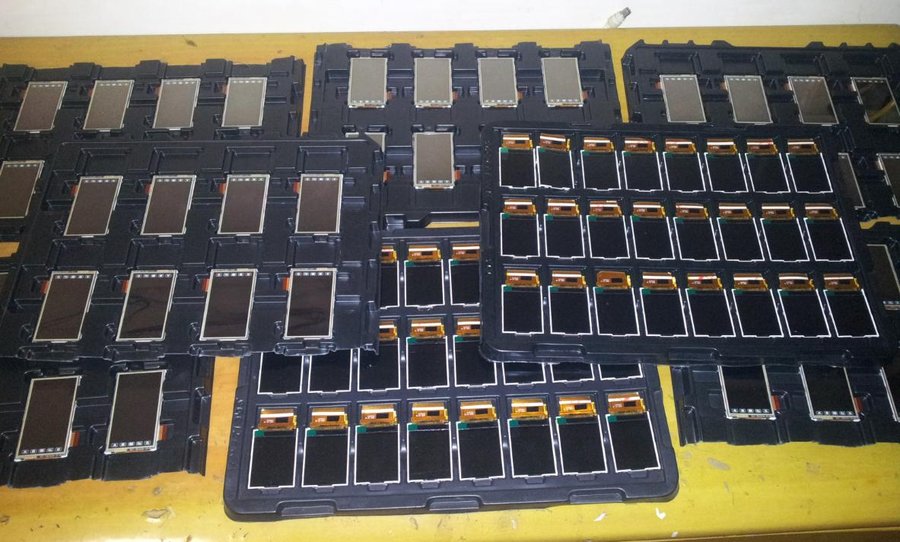

最后晒晒我刚收到的液晶。

农村人 · 发表于 2013-1-23 21:51

这东西拿来做数控电源就好了

zhixiaoyuhong · 发表于 2013-1-23 22:17

整块小板方便接就更好了……

wangku001wei · 发表于 2013-1-23 23:05

楼主是要出手么?

巧克力 · 发表于 2013-1-23 23:10

拿来批发？这么多？

STMFans · 发表于 2013-1-23 23:31

回复 5# 巧克力

不批发，自己玩的，便宜啊，够用N年了。

STMFans · 发表于 2013-1-23 23:31

回复 4# wangku001wei

这里买的，现在还有，看了你就知道为什么叫白菜液晶了。
https://www.yleee.com.cn/thread-21312-1-1.html

7r093 · 发表于 2013-1-24 00:00

不知有没有ILI9325控制器的，我DIY的示波器的液晶排线被我弄断了两根。很艰难才接回来，不敢动了。

巧克力 · 发表于 2013-1-24 00:20

等高手出套件了我等菜鸟才有的玩，哈哈

powerdruy · 发表于 2013-1-24 21:09

必须强烈顶楼主啊,另外据我搜索,TSF8H0522FPC-A1-E这款是信利的LCM,但是信利官网上找不到相关信息了
看到物料盘了啊,当年在车间里码料码了一通宵的,太有感触了
