过年无聊之作LM331电压频率转换模块

[复制链接]

Rank: 7Rank: 7Rank: 7

钻石会员

80

主题

1920

帖子

1万

积分
精华
0
阅读权限
50
注册时间
2009-3-18
最后登录
2018-11-21
发表于 2013-2-23 23:06:47 | 显示全部楼层 |阅读模式

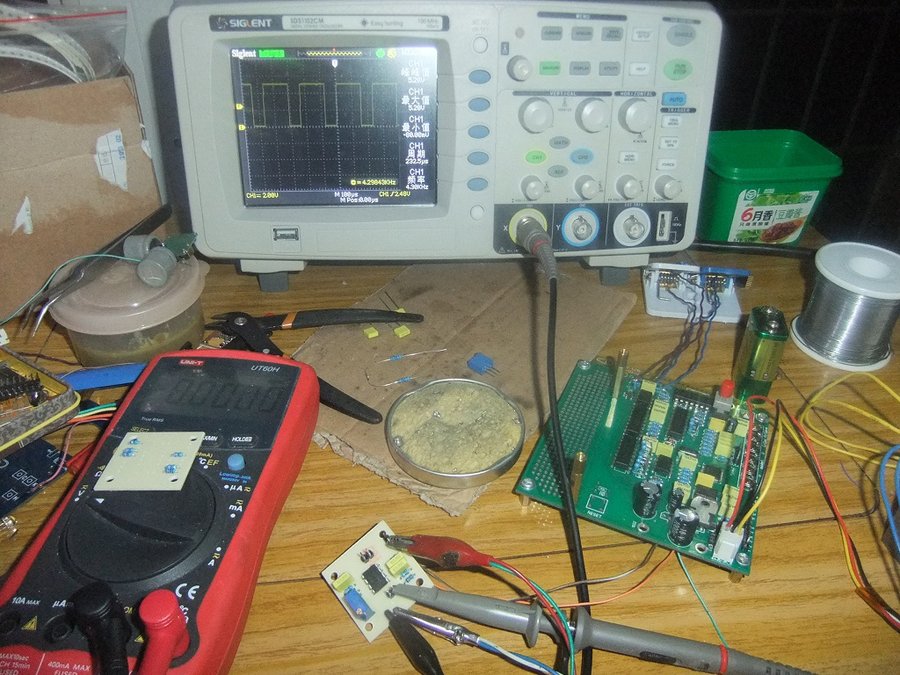

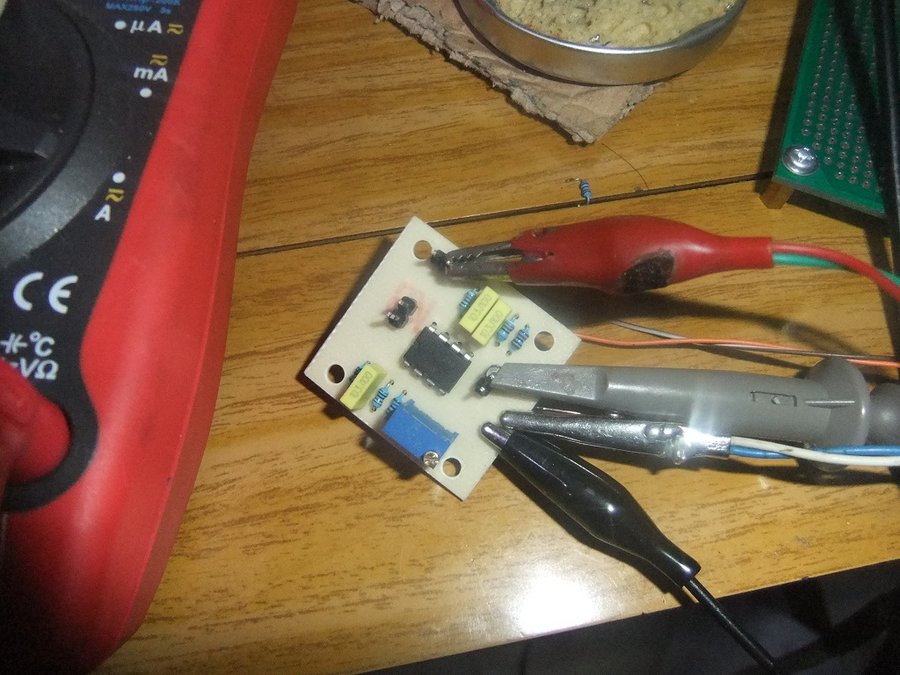

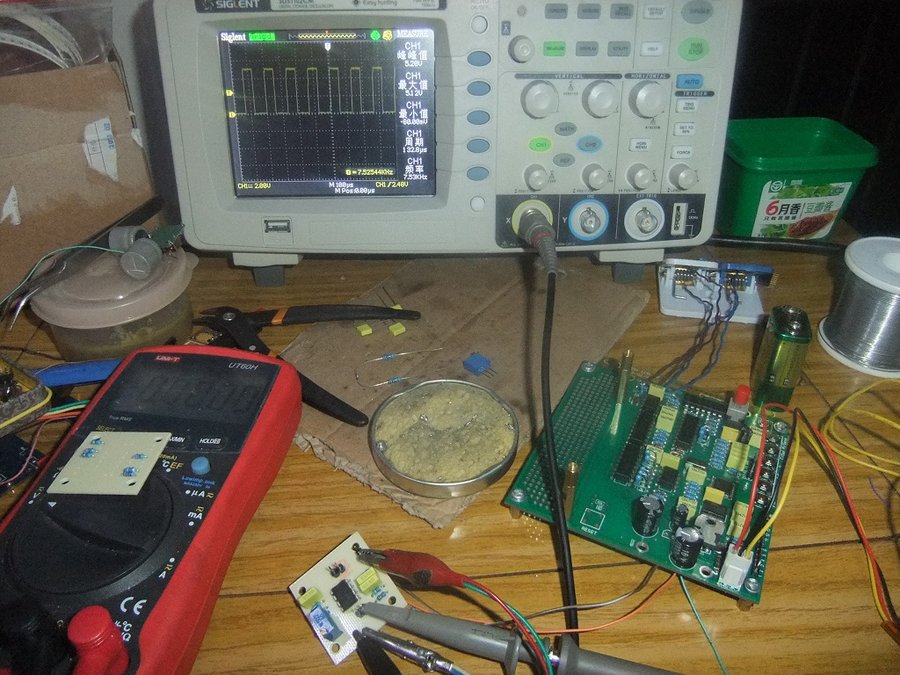

过年无聊之作LM331电压频率转换模块,一直对这个块子比较好奇,采购原件时买了两块,达了个电路实验一下,输入1.8v到3.5v频率从2.87khz到9.97khz变化,比较有意思,同时上传图片和pcb文件给需要的坛友

LM331.pdf

280.01 KB, 下载次数: 743

文档

LM331.rar

5.07 KB, 下载次数: 571

PCB

辛苦了,赞一个。

Rank: 7Rank: 7Rank: 7

一乐交易区摊主

折腾

135

主题

4121

帖子

1万

积分
精华
1
阅读权限
30
注册时间
2009-6-18
最后登录
2018-10-26
发表于 2013-2-24 00:00:37 | 显示全部楼层
最近咋了啊,咋跳楼似的往外放作品啊。论坛恢复后,大家都很活跃啊。
辛苦了,赞一个。

Rank: 7Rank: 7Rank: 7

钻石会员

80

主题

1920

帖子

1万

积分
精华
0
阅读权限
50
注册时间
2009-3-18
最后登录
2018-11-21
 楼主| 发表于 2013-2-24 00:07:56 | 显示全部楼层
浩祺心 发表于 2013-2-24 00:00 static/image/common/back.gif# x) U1 C# [0 q" _2 O& V% b1 |1 I  h
最近咋了啊,咋跳楼似的往外放作品啊。论坛恢复后,大家都很活跃啊。
- z# W1 V' T' X! z
嘿嘿!这不是没事帮你浪费下你的元件吗* T6 W& o" ?  n4 _
辛苦了,赞一个。

Rank: 8Rank: 8

超级版主

80

主题

7301

帖子

4万

积分
精华
4
阅读权限
150
注册时间
2008-11-13
最后登录
2018-12-10
发表于 2013-2-24 09:47:12 | 显示全部楼层
关注这个芯片很久了,就是想不到用在啥地方
辛苦了,赞一个。

Rank: 7Rank: 7Rank: 7

钻石会员

5

主题

424

帖子

1万

积分
精华
0
阅读权限
50
注册时间
2012-4-13
最后登录
2018-12-9
发表于 2013-2-24 10:24:03 | 显示全部楼层
不错啊可以用来校准示波器不?
辛苦了,赞一个。

Rank: 7Rank: 7Rank: 7

钻石会员

80

主题

1920

帖子

1万

积分
精华
0
阅读权限
50
注册时间
2009-3-18
最后登录
2018-11-21
 楼主| 发表于 2013-2-24 13:54:03 | 显示全部楼层
fujiachun 发表于 2013-2-24 09:47 static/image/common/back.gif( J( {% o5 }3 ~8 B% ^. ^
关注这个芯片很久了,就是想不到用在啥地方

+ T7 o) B/ c9 @# j见过有用这个做,温度计,电子称之类的,两片配合可以进行远距离传输电压信号的
# y' x. b$ p/ L$ p( F" V9 A' u5 Z0 E
辛苦了,赞一个。

Rank: 7Rank: 7Rank: 7

钻石会员

80

主题

1920

帖子

1万

积分
精华
0
阅读权限
50
注册时间
2009-3-18
最后登录
2018-11-21
 楼主| 发表于 2013-2-24 13:54:32 | 显示全部楼层
913158311 发表于 2013-2-24 10:24 static/image/common/back.gif
6 |. d; c8 @4 @. I; e3 X不错啊可以用来校准示波器不?

- L# d) O. `1 e0 b7 y; }+ B9 H- b1 _这个不行
辛苦了,赞一个。

Rank: 8Rank: 8

超级版主

80

主题

7301

帖子

4万

积分
精华
4
阅读权限
150
注册时间
2008-11-13
最后登录
2018-12-10
发表于 2013-2-24 18:37:01 | 显示全部楼层
pdwdwdw 发表于 2013-2-24 13:54 static/image/common/back.gif5 V) z0 u9 [/ `0 |3 k+ Z
见过有用这个做,温度计,电子称之类的,两片配合可以进行远距离传输电压信号的
; i1 k6 `. p* ^( m" X/ N- z
谢谢,原来是做这个用到,这个芯片是很经典的芯片,机会所有的介绍信号的书上都提到。
辛苦了,赞一个。

Rank: 7Rank: 7Rank: 7

钻石会员

13

主题

346

帖子

1万

积分
精华
0
阅读权限
50
注册时间
2010-4-24
最后登录
2018-12-6
发表于 2013-2-25 10:48:07 | 显示全部楼层
fujiachun 发表于 2013-2-24 18:37 static/image/common/back.gif
+ @! r& F: b+ c: z, G8 v谢谢,原来是做这个用到,这个芯片是很经典的芯片,机会所有的介绍信号的书上都提到。

* S8 K5 ^3 G5 d" ~" XLM331是大量应用在早期单色显示器的,初期彩显上也有应用。
辛苦了,赞一个。

Rank: 8Rank: 8

超级版主

80

主题

7301

帖子

4万

积分
精华
4
阅读权限
150
注册时间
2008-11-13
最后登录
2018-12-10
发表于 2013-2-25 13:12:13 | 显示全部楼层
zhoukefei 发表于 2013-2-25 10:48 static/image/common/back.gif
. R5 r( e4 A0 F  oLM331是大量应用在早期单色显示器的,初期彩显上也有应用。
! S. }% S9 `- v3 b2 w/ b5 R& ]- B& F
谢谢,能否帮忙再说细点,具体用在哪里?
辛苦了,赞一个。

Rank: 7Rank: 7Rank: 7

钻石会员

80

主题

1920

帖子

1万

积分
精华
0
阅读权限
50
注册时间
2009-3-18
最后登录
2018-11-21
 楼主| 发表于 2013-2-25 18:01:42 | 显示全部楼层
zhoukefei 发表于 2013-2-25 10:48 static/image/common/back.gif
" v: B5 v7 I5 n8 _+ pLM331是大量应用在早期单色显示器的,初期彩显上也有应用。

! j$ c- g- g; i+ \- o5 S3 w我也想知道
辛苦了,赞一个。

Rank: 7Rank: 7Rank: 7

钻石会员

13

主题

346

帖子

1万

积分
精华
0
阅读权限
50
注册时间
2010-4-24
最后登录
2018-12-6
发表于 2013-2-25 18:14:51 | 显示全部楼层
本帖最后由 zhoukefei 于 2013-2-25 18:27 编辑
" @3 r& v" o6 h) R' L
fujiachun 发表于 2013-2-25 13:12 http://bbs.yleee.com.cn/static/image/common/back.gif0 h3 s' O/ m/ Q' s0 g
谢谢,能否帮忙再说细点,具体用在哪里?
6 X$ R4 c/ y, j" [5 Z

5 P0 T" r! I9 S$ t6 v: J以前修理时换过,手边还有多片LM331,常用在多频显示器行频(VGA,SVGA,XGA)切换和S校正电路。
辛苦了,赞一个。

Rank: 7Rank: 7Rank: 7

钻石会员

13

主题

346

帖子

1万

积分
精华
0
阅读权限
50
注册时间
2010-4-24
最后登录
2018-12-6
发表于 2013-2-25 18:20:06 | 显示全部楼层
由F/V转换电路LM331将行频频率转换成电压V,再由集成比较器控制S校正电容的切换电路。
辛苦了,赞一个。

Rank: 6Rank: 6

黄金会员

7

主题

278

帖子

7000

积分
精华
0
阅读权限
40
注册时间
2010-9-15
最后登录
2018-11-13
发表于 2013-2-25 22:01:45 | 显示全部楼层
是啊,这东西都当废品丢弃了,收破烂的给收走了。
辛苦了,赞一个。

Rank: 6Rank: 6

黄金会员

9

主题

329

帖子

5644

积分
精华
0
阅读权限
40
注册时间
2009-5-9
最后登录
2018-4-4
发表于 2013-2-26 02:03:46 | 显示全部楼层
做AD转换器不知效果咋样?
辛苦了,赞一个。

Rank: 8Rank: 8

超级版主

80

主题

7301

帖子

4万

积分
精华
4
阅读权限
150
注册时间
2008-11-13
最后登录
2018-12-10
发表于 2013-2-26 08:49:18 | 显示全部楼层
zhoukefei 发表于 2013-2-25 18:20 static/image/common/back.gif
  S. Z5 h$ I! f( T3 g- y: x$ j" [由F/V转换电路LM331将行频频率转换成电压V,再由集成比较器控制S校正电容的切换电路。

8 ^- I# e( G# B2 z多谢,这个芯片很多,终于知道批量使用的地方了
辛苦了,赞一个。

Rank: 7Rank: 7Rank: 7

钻石会员

80

主题

1920

帖子

1万

积分
精华
0
阅读权限
50
注册时间
2009-3-18
最后登录
2018-11-21
 楼主| 发表于 2013-2-27 03:12:22 | 显示全部楼层
gaojxp 发表于 2013-2-26 02:03 static/image/common/back.gif
7 g6 f# G: I! _做AD转换器不知效果咋样?

4 A% c; S5 z' H6 l+ Q! U要是看文档,精度应当还行2 ^4 g, g7 K- b* O
辛苦了,赞一个。

Rank: 7Rank: 7Rank: 7

版主

226

主题

8063

帖子

7万

积分
精华
4
阅读权限
200
注册时间
2008-11-13
最后登录
2018-12-7
发表于 2013-2-27 06:43:00 | 显示全部楼层
gaojxp 发表于 2013-2-26 02:03 static/image/common/back.gif
+ I1 f2 k! R$ E# b做AD转换器不知效果咋样?

8 d9 Q# n! M0 c" t( O80年代初期,作为“ADC元器件”使用于电子秤(工业场合);8 ~& m5 `) c8 X+ d6 O3 |1 @; V  R
因为精度可以、且输出是频率,易于和“单片机系统”隔离传递信号,曾经广泛应用。
2 e# \% N$ n9 r+ w8 g
辛苦了,赞一个。

Rank: 7Rank: 7Rank: 7

钻石会员

2

主题

101

帖子

1万

积分
精华
0
阅读权限
50
注册时间
2009-11-28
最后登录
2018-12-8
发表于 2013-4-23 20:01:16 | 显示全部楼层
这个片子的线性很好,转换的精度相当于12位的AD
辛苦了,赞一个。

Rank: 4

中级会员

0

主题

1

帖子

20

积分
精华
0
阅读权限
20
注册时间
2018-3-11
最后登录
2018-3-15
发表于 2018-3-13 16:13:15 | 显示全部楼层
楼主,你这个pcb怎么用AD打不开?没放错吧?现在很需要这个东西。谢谢啦。
辛苦了,赞一个。

Rank: 5Rank: 5

高级会员

0

主题

80

帖子

1090

积分
精华
0
阅读权限
30
注册时间
2012-11-12
最后登录
2018-11-21
发表于 2018-3-13 23:47:56 | 显示全部楼层
飞飞Jay 发表于 2018-3-13 16:138 t+ y' j" I/ Y; F: Y
楼主,你这个pcb怎么用AD打不开?没放错吧?现在很需要这个东西。谢谢啦。

, f7 g3 b+ h% s% l在资料馆下个 Spint-Layout 软件就能打开
/ C8 A& v0 u( q- ?* n" x1 A
辛苦了,赞一个。
