白菜2.8TFT-T28WT7170 相关资料（有更新错误部分)

STMFans · 发表于 2013-3-11 22:25

本帖最后由 STMFans 于 2013-3-31 00:43 编辑

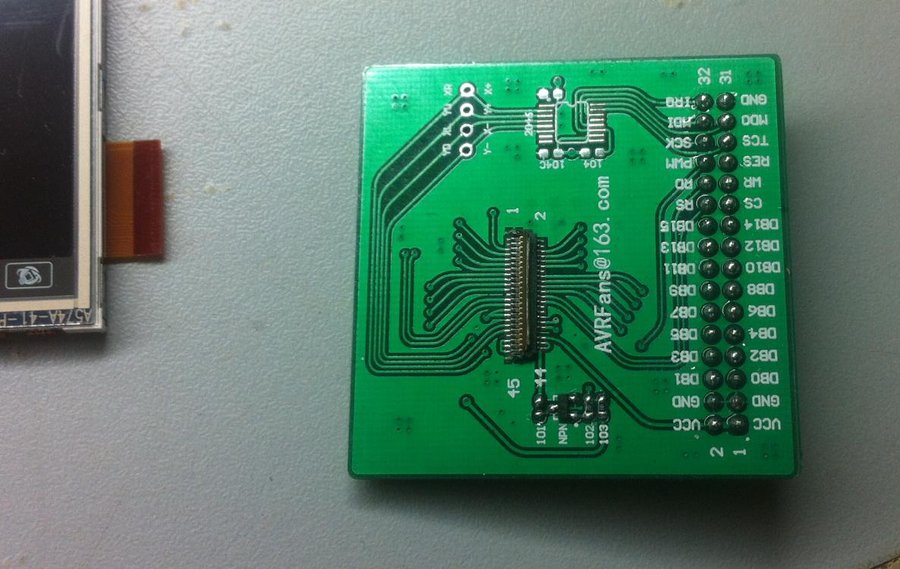

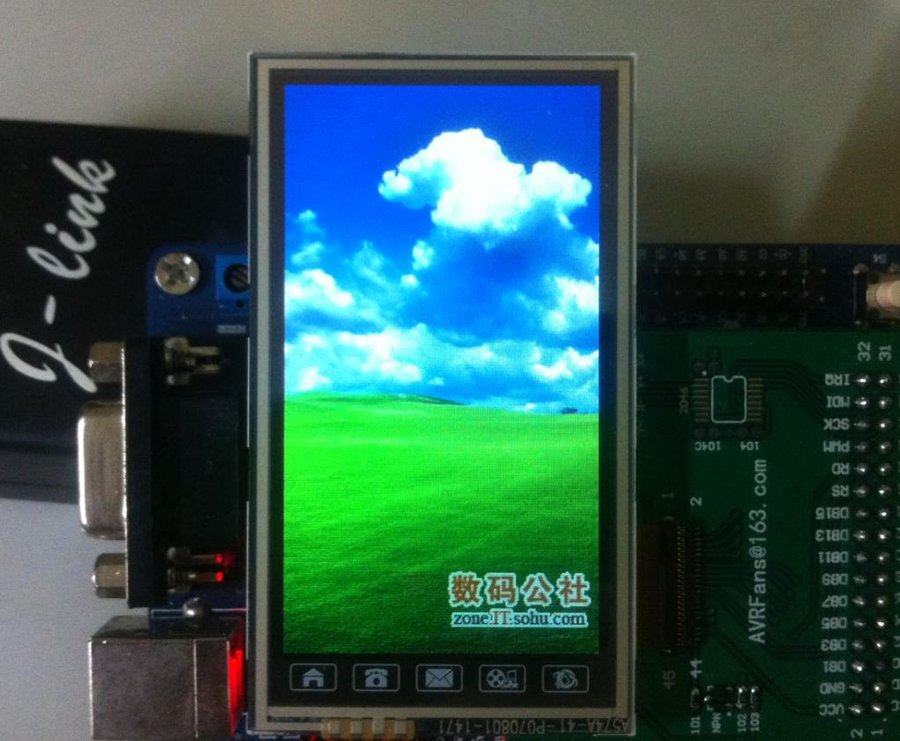

屏幕编号：T28WT7170，分辨率是240X432，65K/262K，I8080 16/8。我只测试了16BIT接口，8BIT的有空再说。这个屏就是物理接口比较蛋疼，不然成本可以更低。使用VET6 FSMC 16BIT驱动,PCB用AD6打开。有兴趣的加群讨论相关：10958647.座子封装还比较合适，可以直接使用，触摸屏部分没有测试，请自行核对。PCB文件可以直接在阿莫做板，已经设置OK。淘宝问过了，台产座子500个单价2.4，先统计数量吧，有需要的坛友留言数量，并且说说对PCB的期望，是统一做还是自己折腾，统一做的话希望什么样子的。或者谁有好的渠道可以买到更便宜的座子请毛遂自荐啊，谢谢。

S6D0170.part3.rar (2.08 MB, 下载次数: 322)

S6D0170.part2.rar (3.81 MB, 下载次数: 329)

S6D0170.part1.rar (3.81 MB, 下载次数: 339)

3月31日更正触摸屏引脚错误：
触摸屏部分引脚有误，正确是：
34       XL
35       YD
36       XR
37       YU
由于JLINK挂了，调试中断暂时不能提供代码。给大家带来不便还请多多包涵

jigsaw · 发表于 2013-3-11 22:29

不错哇{:3_468:}
插座哪里可以买到啊

wangku001wei · 发表于 2013-3-11 22:31

非常感谢楼主共享

无云 · 发表于 2013-3-11 22:31

支持支持！同等座子

巧克力 · 发表于 2013-3-11 22:49

动作好快啊

tutu · 发表于 2013-3-11 22:51

老乡真是高手啊，两种屏点亮都是第一

大漠游民 · 发表于 2013-3-11 23:13

很漂亮呀，可惜我没买这个屏

anguo · 发表于 2013-3-11 23:42

支持支持！同等座子
+1

lichuang1005 · 发表于 2013-3-12 08:06

等便宜座子

icevel · 发表于 2013-3-12 08:51

等座子+1
