STC白光T12控制器编码器迷你版预定统计

silentcookie

版权声明：
     此控制器程序为Goodcode大虾设计，版权归Goodcode所有。首先在这里对Goodcode给我们带来如此优秀的程序表示感谢。此次统计为一乐和数码同时进行宣传，但只在一乐预定生效。


免责声明：
      PCB为本人设计并打样，已焊接完成3套并用T12尖头240度/320度/360度老化4x24小时，初步测定其稳定性。本人只能保证所述真实，并会在自己能力范围内对大家提供有限的支持。DIY有风险，请初步评估自己的能力及未知风险，因焊此PCB导致疲劳过度，昏厥，眼花，冷落老婆被打成内伤等请自己负责。

使用前需要写入固件并进入系统参数设置恢复(P99=1),详细内容请阅读原作:https://www.yleee.com.cn/forum.ph ... 15148&highlight=t12

－－－－－－－－－－－－－－－我割~我割－－－－－－－－－－－－－－－


      此次打样PCB有效尺寸：长3CM宽3CM，此次与上次形式一致，预定先款，所有预定从打款到我支付宝上开始生效。所以请预定后算好费用并打到我支付宝上，打款时留好相关备注，ID，套餐等，然后PM我确认。预计数量50片，预定周期5天,满足任何一种条件则停止预定。因为元件为两家购买，少量购买邮费分摊的多了些，加了航空插头还可能超重，满足20套打样生效，不足20套则原款返回，套件组织失败。

      贴片元件设计，红油阻焊，下面有图，不会与其有太大色差，控制器供电电源为直流12V--24V，2.5A以上。

相关图片

成品

成品

成品

成品正面

成品背面

尺寸 对比

PCB

工作中

相关视频



－－－－－－－－－－－－－－－我割~我割－－－－－－－－－－－－－－－
关于价格
     本人只能抽时间给大家做分发工作，为避免忙中出错，不留给大家太多选择，只体会一下DIY的乐趣就好。此定价已预留风险部分，

     套餐A  19元+1＝20（1大一小2片PCB及基础元件，后面有详单）
     套餐B  22元+1＝23（套餐A+ 12mm 5芯航空插头 x1）

     买过我的错版T12PCB的XD每套减去4.5元,任何一种套餐都会额外另赠送3MM共阴雾状红绿双色LED发光管(用于指示灯外接) x1 及1P双头25CM杜邦线 x4，所购得电阻等小件如有多余的会在发件时随机多送几只，得之勿喜，不得勿喷。


关于邮费
    只发中通快递，请确认当地中通能到。东北三省，山东，江浙沪首重10元，其它非偏远地区12元，西藏，青海，甘肃，宁夏，海南，内蒙古等偏远地区邮费20，新疆也算到这里吧（首重0.5KG）。

有要求其他快递的非偏远地区邮费15元起。

－－－－－－－－－－－－－－－我割~我割－－－－－－－－－－－－－－－

套餐A元件清单（默认清单）
MCU:STC15F204EA-28PIN x1
LM358 SOP8国产 x1
P沟场管 9435A x1
NTC-MF52AT 10K 5% B 3950 %1
旋转编码开关EC11M x1
TL431  sop-23 x1
NPN三极管  S8050/9013    x1
共阴3位0.36英寸红色数码管MT03631A  x1
LED:  0805封装,高亮，颜色红绿两色各一
1N4007/M7 x1
5.1V稳压管 x1
1N4148  x1
78L05 sot89封装 x1
3x3 10k可调电阻 x1
A-1电位器旋钮  x1
(最大部分直径：20mm,最大部分高度：11.4mm,安装孔径：6.1mm采用螺丝固定)
3MM 水银开关  x1
电容：贴片钽电解C型 35V 10uf,6032封装 x1
        0.1uf 0805封装x4
电阻：0603封装471排阻x3
        0805封装471电阻x1
        1206封装271电阻x1
        0805封装4.7K电阻x6
        0805封装10K电阻x6
        0805封装20K电阻x1
        0805封装1K电阻x4

另有排针，单排IC孔座若干，孔座用于安装数码管，方便日后更换LED和MOS

本人有对此次活动的最终解释权~砖家请帮检视是否有纰漏之处，谢谢。

silentcookie

2013.3.26-20:01   A套餐 20元，B套餐 23元。

2013.3.26-19:38    悲剧了，旋钮只放购物车里一个，当时预算时没注意，现在付款的在原来基础上加上1.1元，现在的预算也在可控范围内。 就当我是坐地起价吧

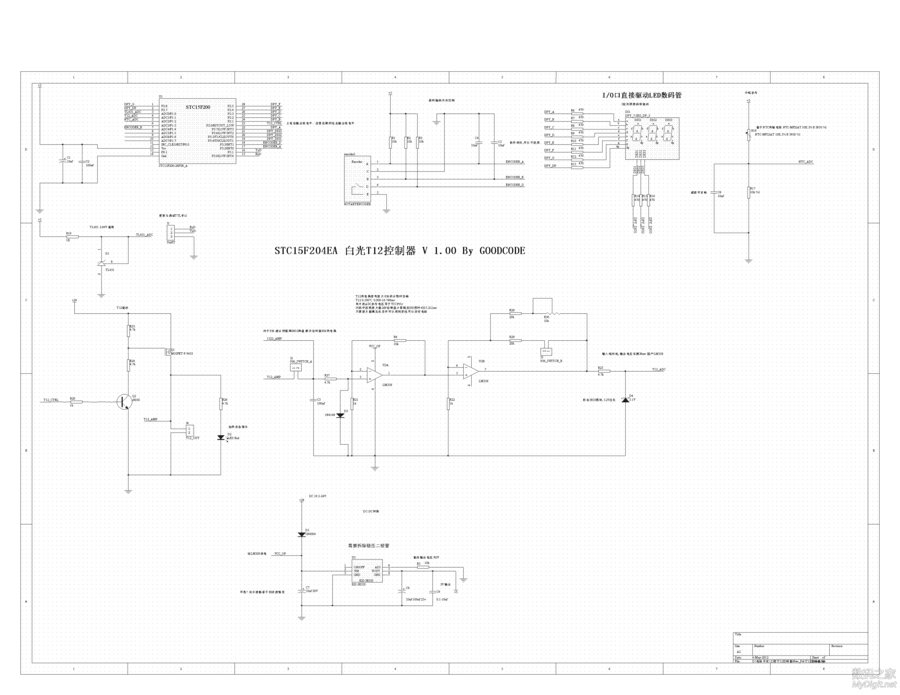

2013.3.26-19:15   上传固件及相关电路图，HEX_1为3－50分钟休眠版本，HEX_2为可设为1分钟休眠版本


下载设定

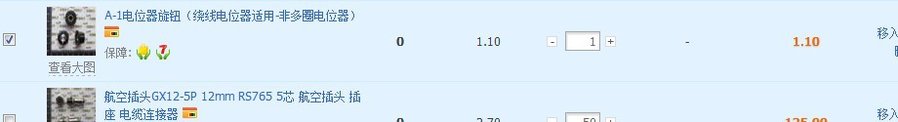

2013.3.26-18:45   所有元件中只有旋钮和航空插头我没买过，所以质量及可用性不敢保证，预定的XD默认接受其实性能。
2013.3.26-17:08   A-1电位器旋钮手头没有，不过看标的尺寸应该比我图上的大一圈，预定的兄弟要有心理准备~
2013.3.26-17:02   留楼备用，万勿烂尾。

silentcookie

留楼备用，万勿烂尾。

统计至11楼，已可成团，公布我的支付宝帐号，打款时注明ID，完成后PM时把支付宝反馈回的信息及你的支付宝帐号信息发给我，我确认过就预定成功，预定顺序按打款顺序排列，名额满后多打给我的款项会逐一退回。
happyfriends2001@163.com *振军，

千万注明ID，别到时候找不到人

统计楼层，未确认的排队顺序无效，未排队的打款无效.

1.hyb1975                套餐A   2套           2         汇款确认48元
2.zhyzsn                   套餐A    2套          4       汇款确认50元
3.huyumin8               套餐A    2套          6
4.jckimi                     套餐B    2套         8         汇款确认56元
5.qazwsxhyhyhy        套餐A    5套           13      汇款确认105元
6.banguangan             套餐A    3套           16
7.prince_15               套餐A    4套           20
－－－－－－－－－－－－－－－－－－－－－－－－－－－
8.lt1978                   套餐B    2套           22
8.jmlj95220              套餐A    2套           22         汇款确认52元
9.zz0215                  套餐B    2套           24        汇款确认56元
统计至13楼
10.zhpicc                套餐A    2套           26         汇款确认50元
11.hblxk               套餐A    5套           31
12.wangmcu           套餐B    2套         33           汇款确认58元
13.电器小子             套餐B    2套         35   汇款确认58元
14.c.pc                 套餐A    5套         40
统计至29楼
15.qingjiang1520 套餐A    1套         41
16。hbcjs             套餐A    2套        43       汇款确认52元
17.hijk1                 套餐A    3套      46        汇款确认80元
18.小平头                 套餐A    2套     48         汇款确认50元
19.lzkk1                   套餐B    1 套      49       汇款确认37元
20 nonoge                套餐B    1 套     50        汇款确认33元

hyb1975

2套套餐A，希望成团。

zhyzsn

套餐A  19元（1大一小2片PCB及基础元件，后面有详单）
要2套！！

huyumin8

订2套A,

应该很快就会满20的！

jckimi

套餐B  22元（套餐A+ 12mm 5芯航空插头 x1）要2套，请确认

我爱电子

楼主请问一个问题。我手中很多三位共阴数码管怎么都是上下两排各6个脚的啊？能不能用在这个控制器上。我另外还有些三位数码管是上面一排5个脚下面一排6个脚，和你这个相反的怎么使用啊？
再问一下。这种三位的数码管的管脚是怎么排列的啊？哪个是共阴极？

qazwsxhyhyhy

预定 5套  套餐A


什么时候能发货？

banguangan

定3套套餐A。
