变频器电路图（高清PDF版）

199003326 · 发表于 2013-5-3 13:26

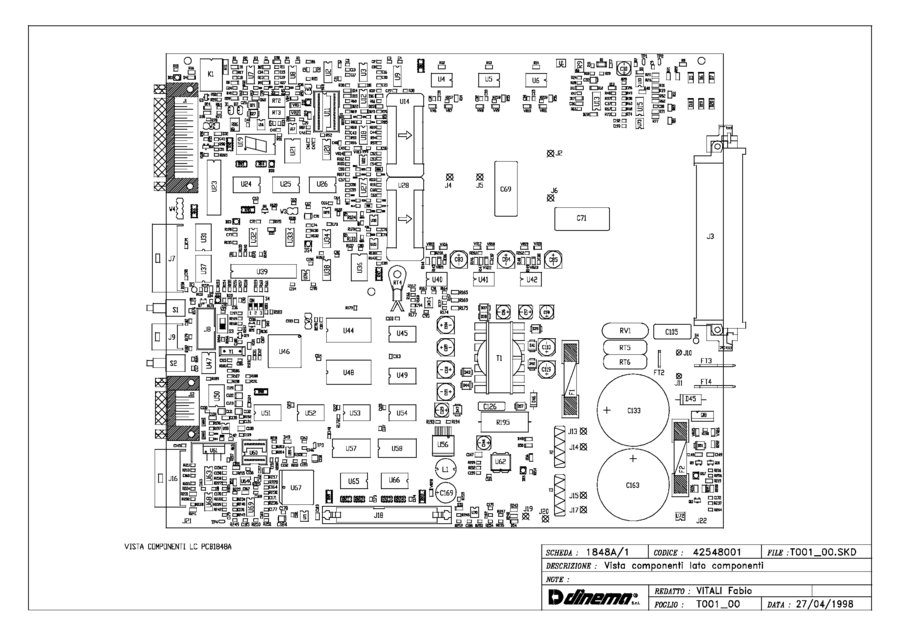

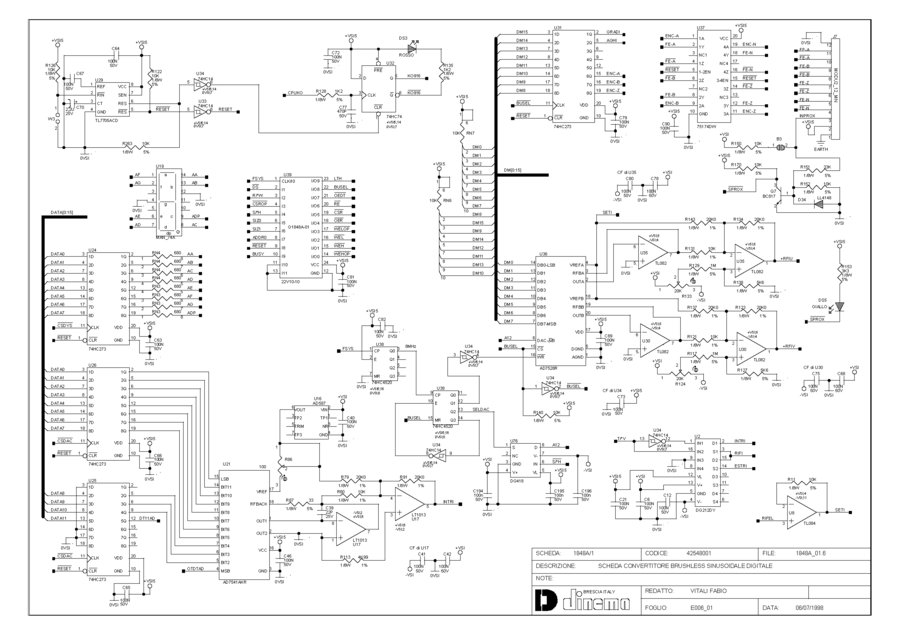

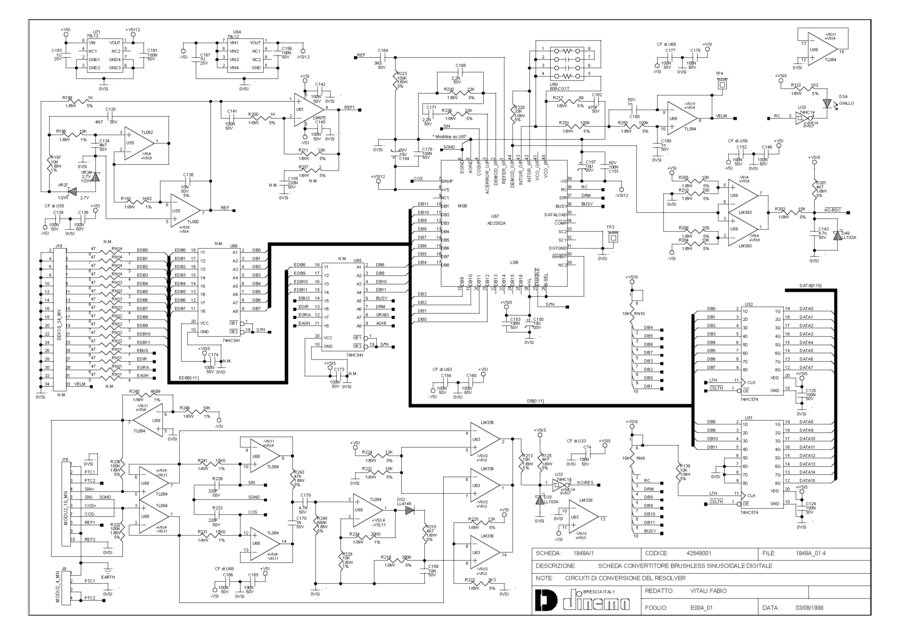

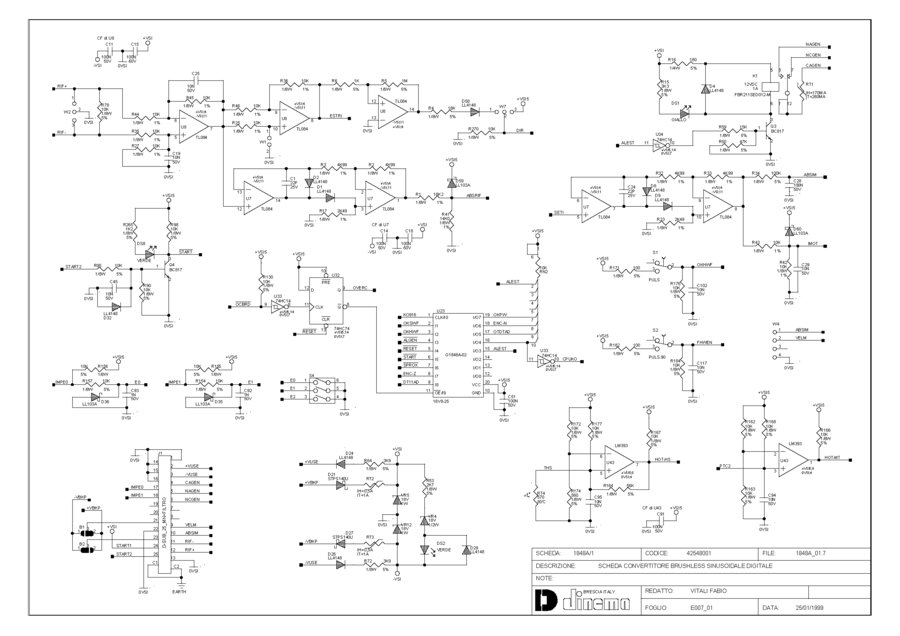

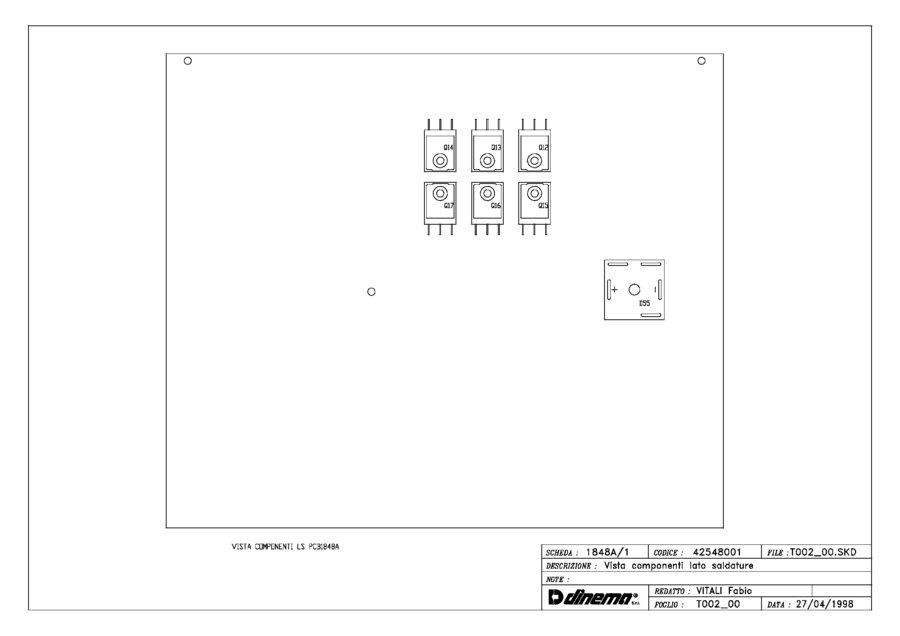

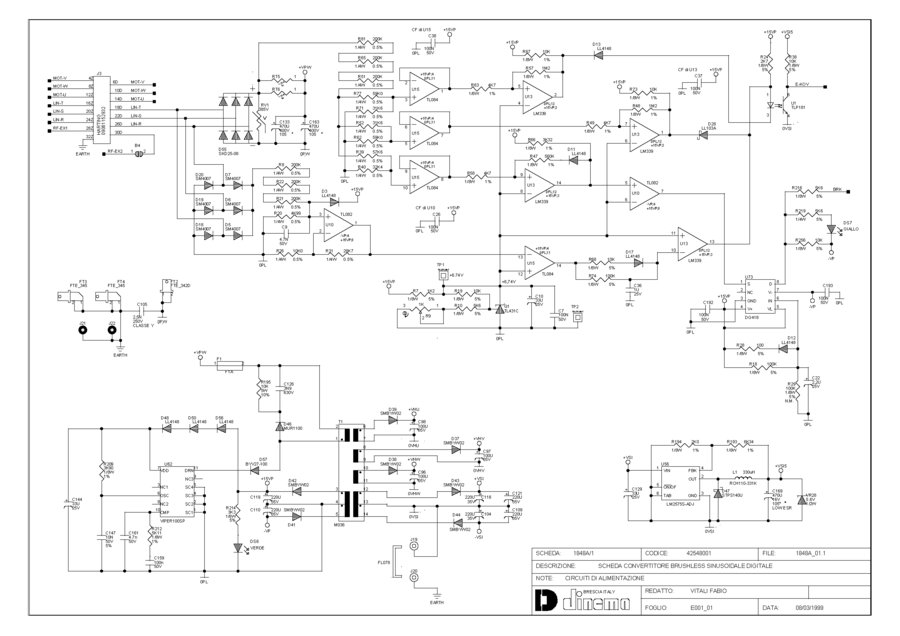

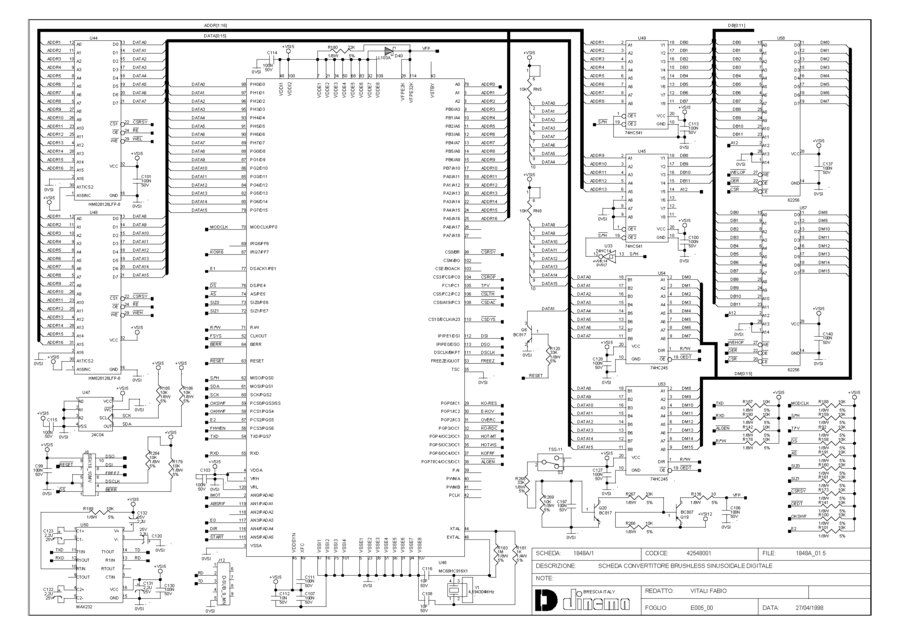

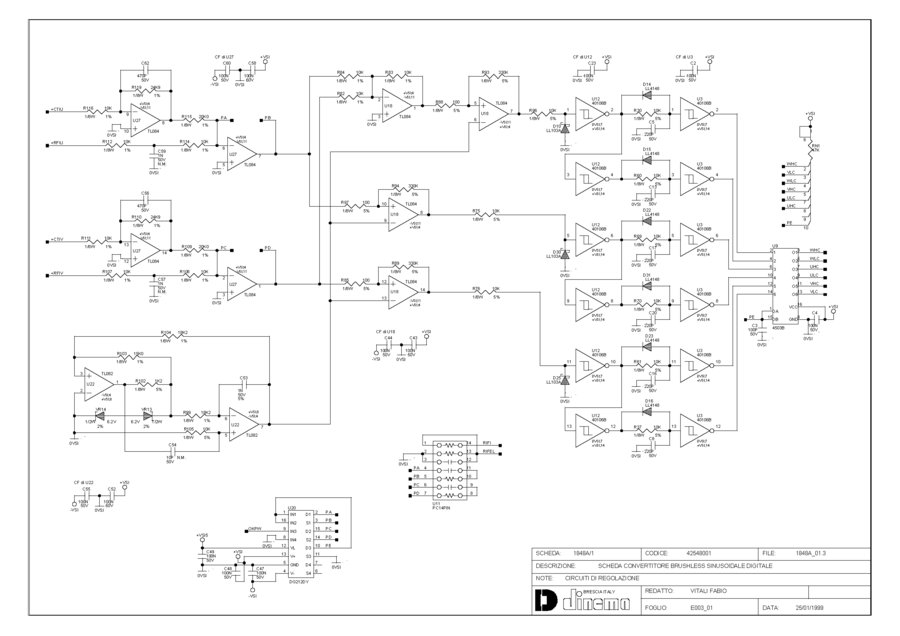

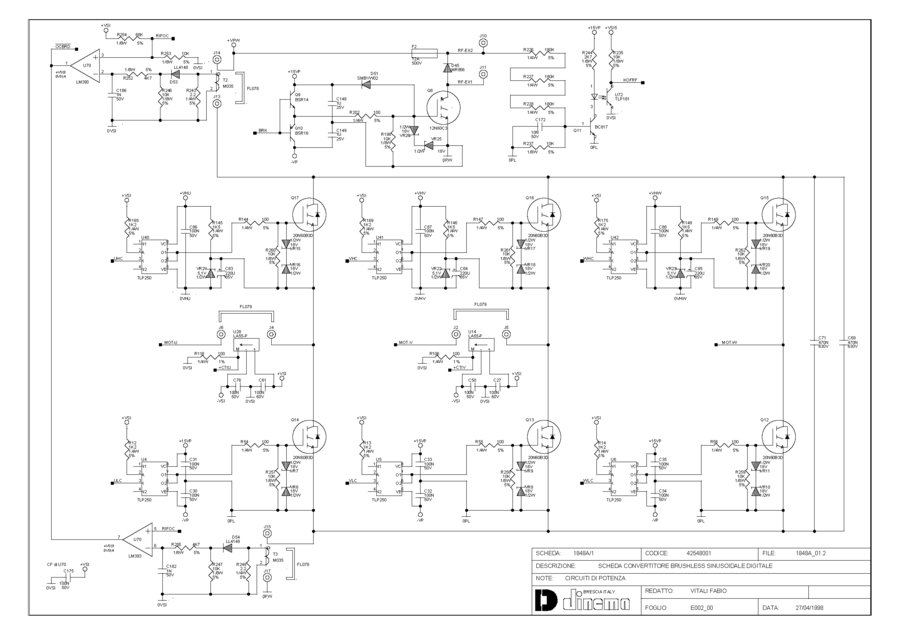

最近搞了堆三相IGBT桥堆，准备自己弄个小变频器玩，就找到了这个资料，据说是网上已经发烂了的，意大利某变频器的完整原理图，但还是有参考意义的，撂上来分享下。
PDF版在2楼，可在本贴右上角坐电梯直达。

199003326 · 发表于 2013-5-3 13:26

JINCMN_1848A_01.pdf (449.56 KB, 下载次数: 247)

72hour · 发表于 2013-5-3 14:03

坛子里的农村人发过一套完整的工程文件。包括原理图，pcb完整源文件，貌似是成品来的。就差没有程序。。呵呵！你找找！后来农村人申请删贴，但是还没删除，要下手的赶快哦！

6828 · 发表于 2013-5-3 14:11

这个自己做可能比买还贵

农村人 · 发表于 2013-5-3 14:41

199003326 发表于 2013-5-3 13:26 static/image/common/back.gif

都这么久了还在提起，顺便说声那帖子没必要删的

变频器图纸我这里多的是

199003326 · 发表于 2013-5-3 15:05

72hour 发表于 2013-5-3 14:03 static/image/common/back.gif
坛子里的农村人发过一套完整的工程文件。包括原理图，pcb完整源文件，貌似是成品来的。就差没有程序。。呵呵 ...

谢谢，已经找到了

199003326 · 发表于 2013-5-3 15:06

6828 发表于 2013-5-3 14:11 static/image/common/back.gif
这个自己做可能比买还贵

人生在于折腾嘛，变频器里比较贵的硬件（IGBT）已经有了，其他的慢慢凑呗，呵呵。

199003326 · 发表于 2013-5-3 15:07

农村人发表于 2013-5-3 14:41 static/image/common/back.gif
都这么久了还在提起，顺便说声那帖子没必要删的

变频器图纸我这里多的是

谢谢，您的老贴也找到了，在这里说声谢谢吧，呵呵。

好听的10 · 发表于 2013-5-3 16:23

变频器里面什么东西能卖二手的呢？
五金的没什么东西就散热器很大其他的就是电路板几个大电容电力器件没了

199003326 · 发表于 2013-5-3 16:25

好听的10 发表于 2013-5-3 16:23 static/image/common/back.gif
变频器里面什么东西能卖二手的呢？
五金的没什么东西就散热器很大其他的就是电路板几个大电容电力器件 ...

IGBT....
