100MHz-黑武士多路电源

100MHZ

体积：190x100x66mm
3D图下载（打开后单击，可以实现旋转，透明，隐藏零部件，打开零部件，等等各种功能）：
http://dl.vmall.com/c0j7ol5yky

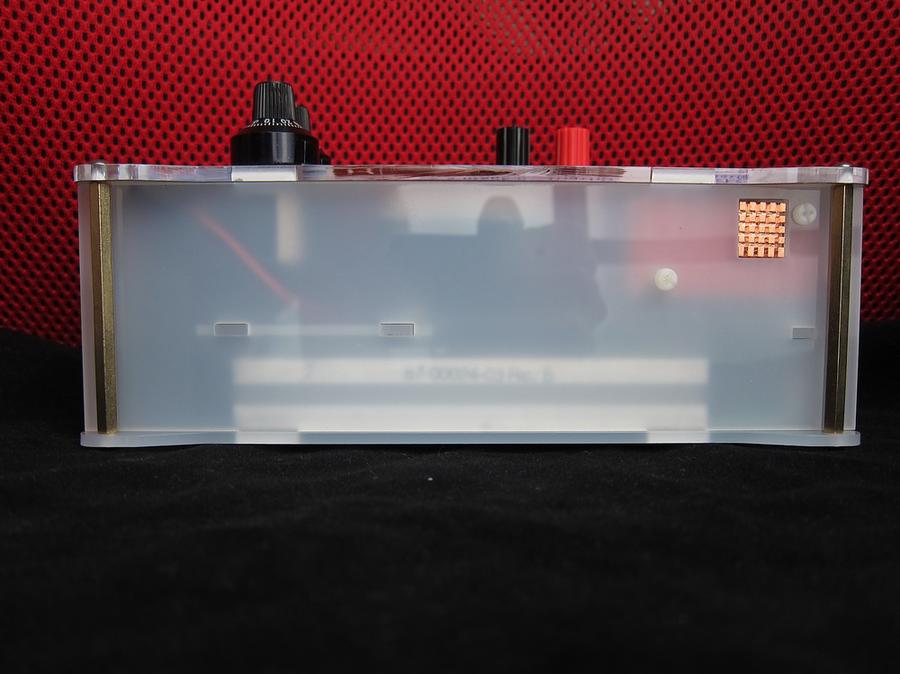

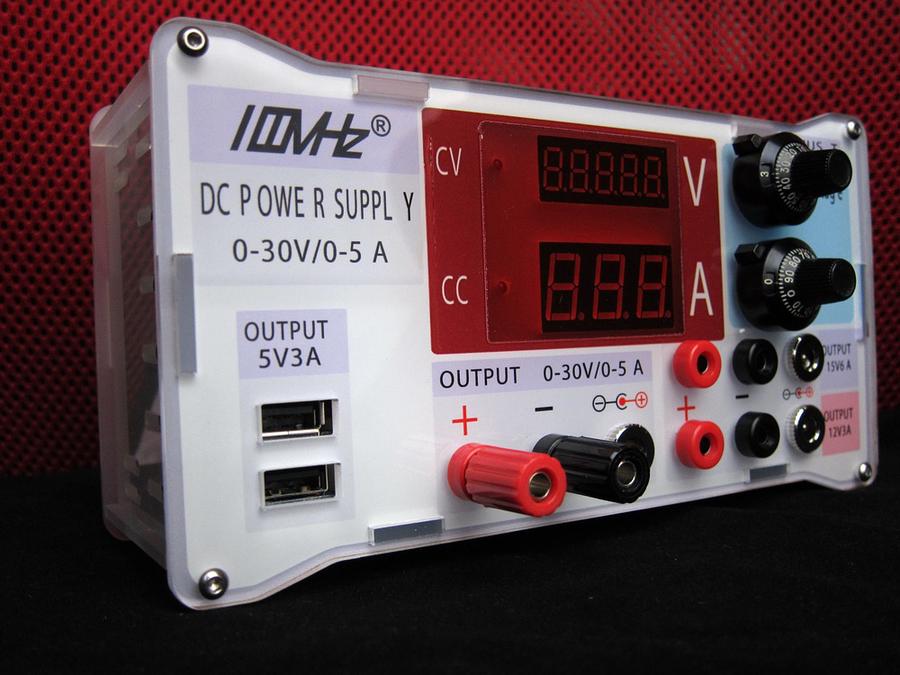

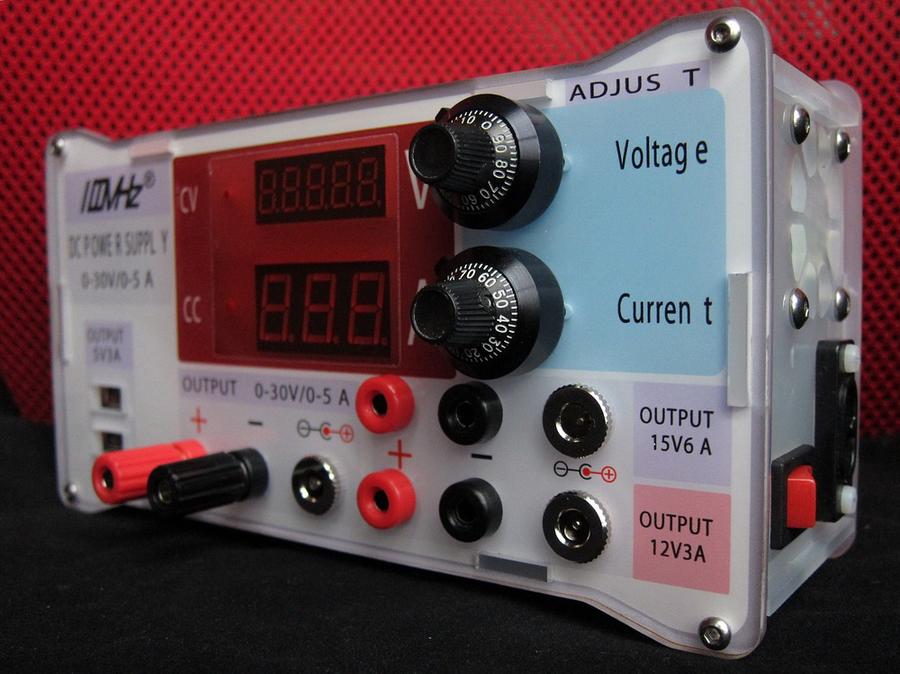

外观：

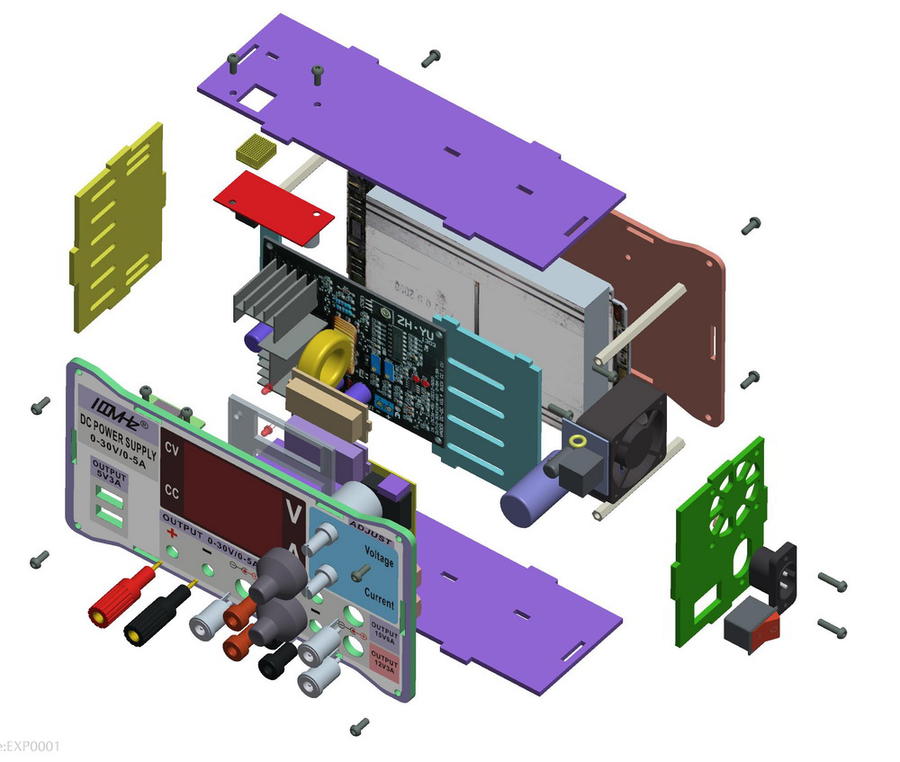

爆炸图：

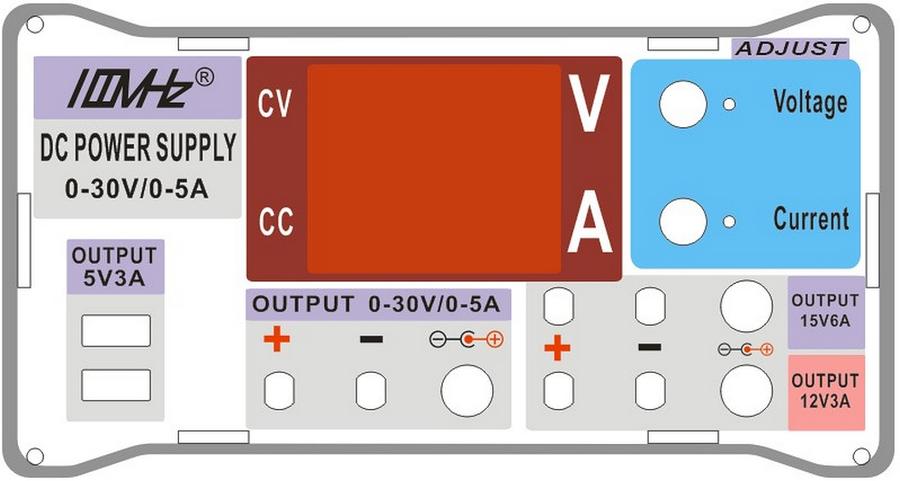

面板设计（本人做什么东西都喜欢先画图，做到心中有数）：
左上角是LOGO，品名；

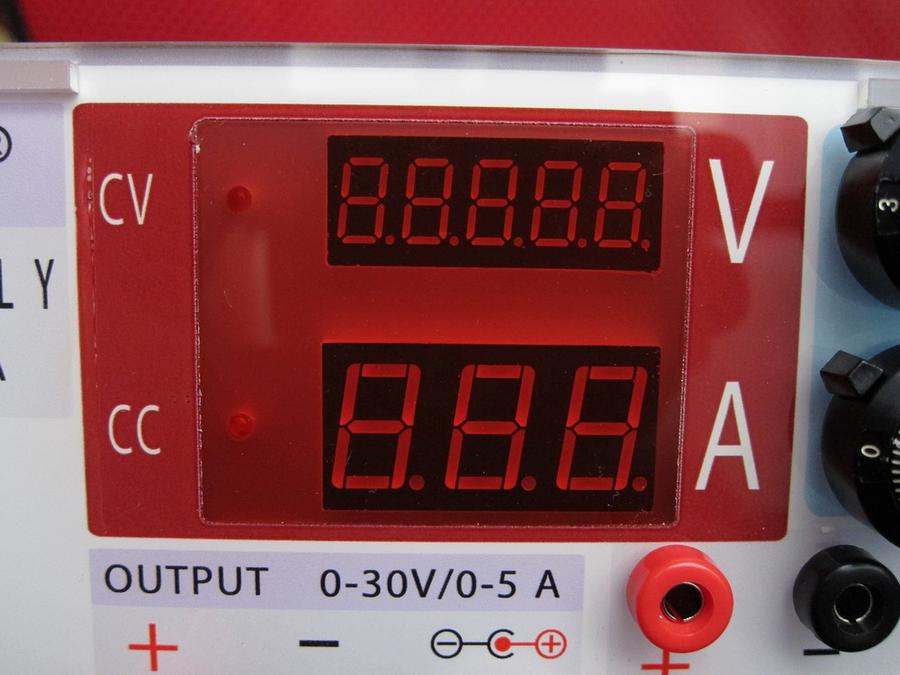

中间上方是电压表电流表，恒压恒流指示灯（曾经想用T50做表头，无耐精度差，还需要改电流）；

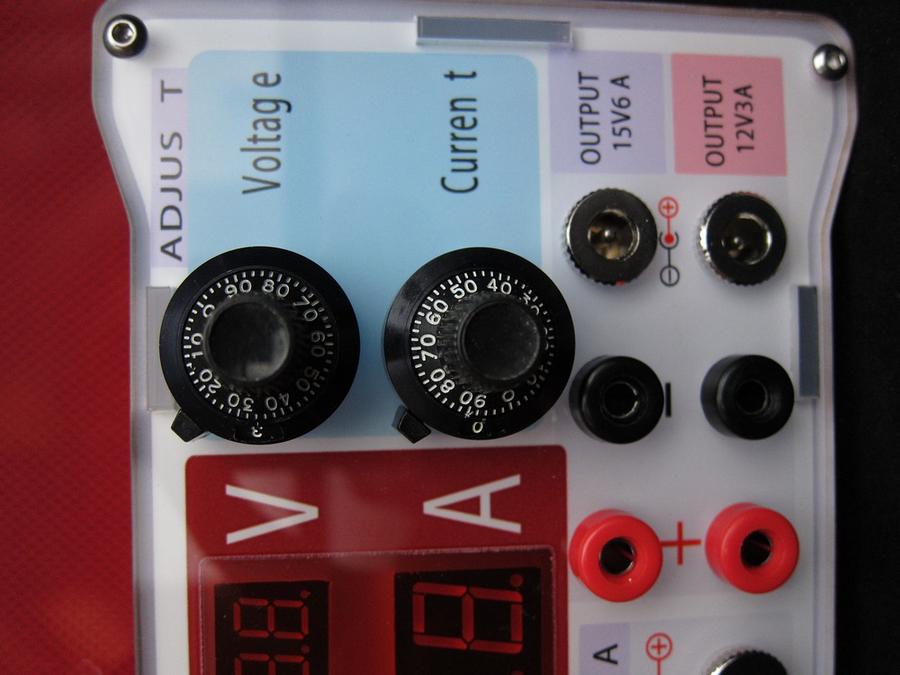

右上角是电压电流调节旋钮，10k电位器带指示；
左下角是2路USB5V输出，由降压模块输出（本来想做独立2路，空间不够，只能2路并联）；

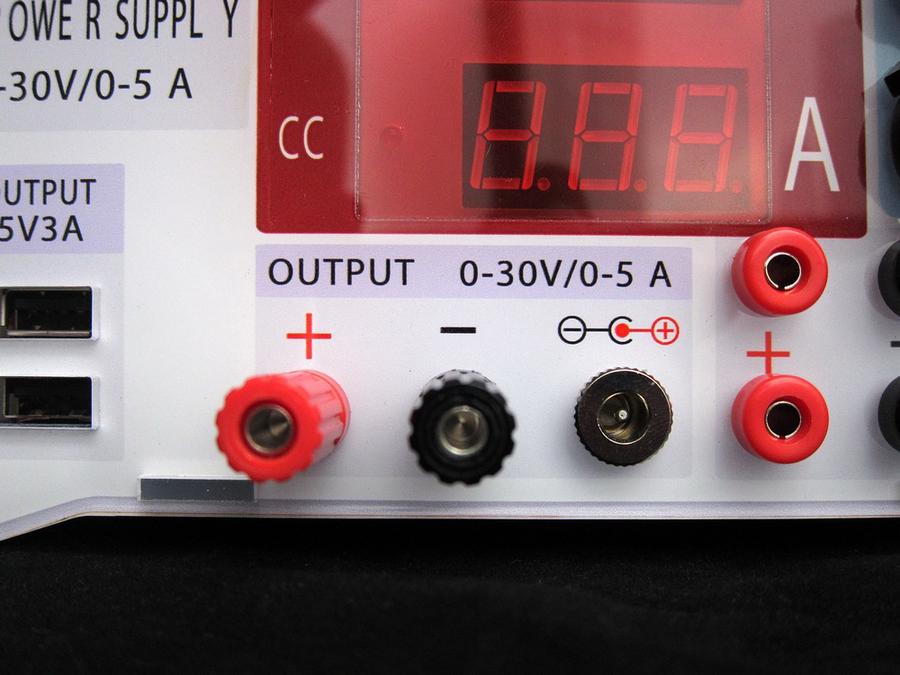

中间下方是主要输出0-30V/0-5A，有黑武士输出；

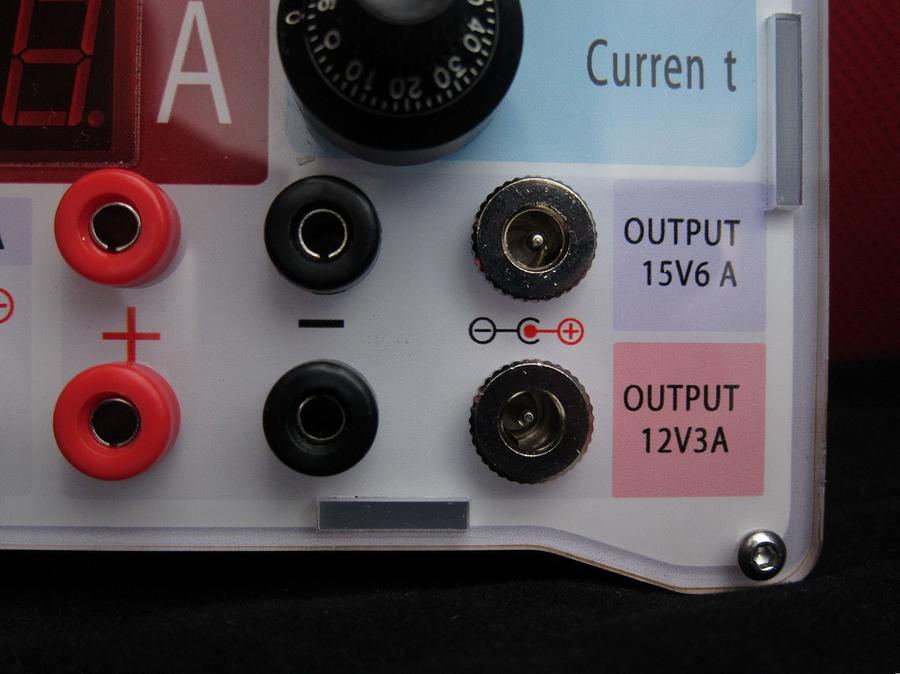

右下角是15V6A（VICOR的输出），12V3A（降压模块输出）；



积木来了：

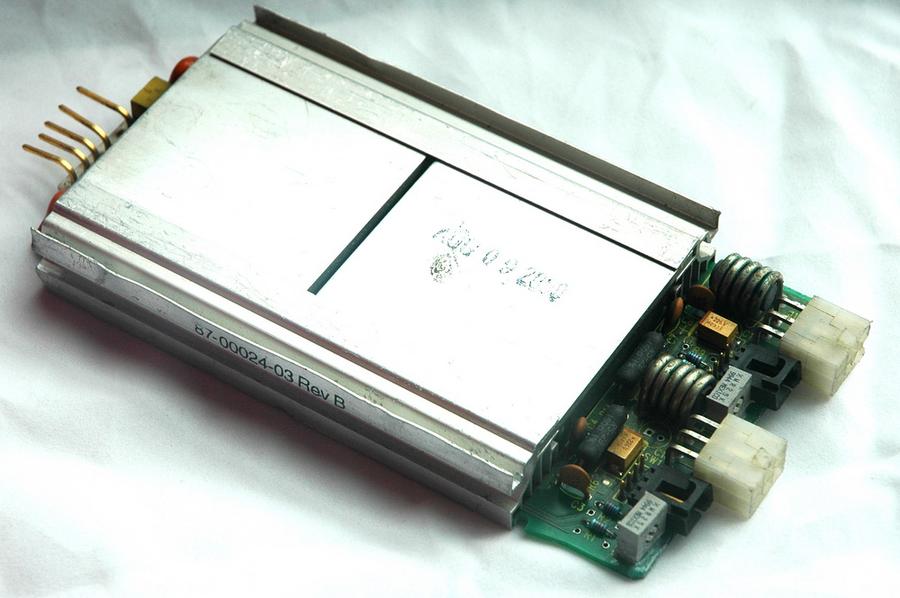

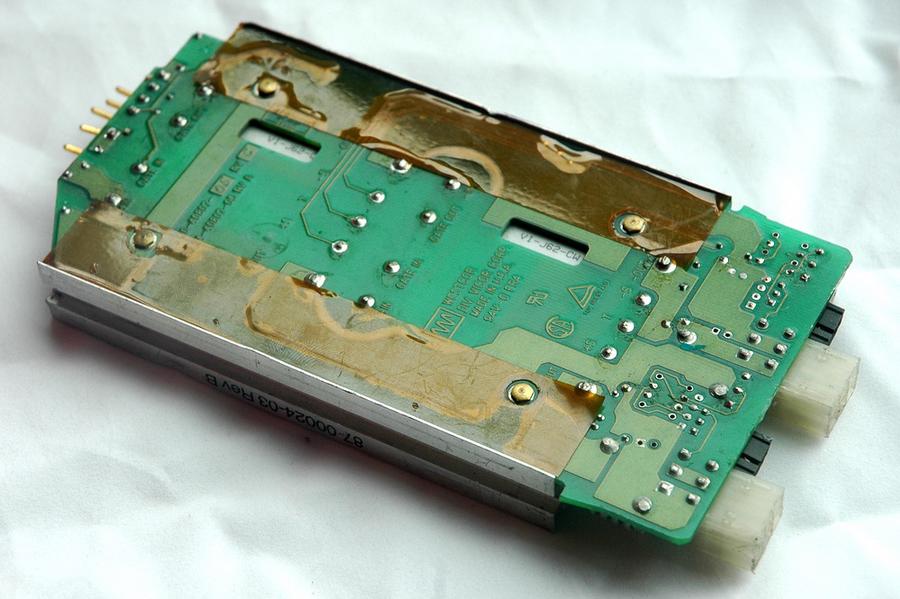

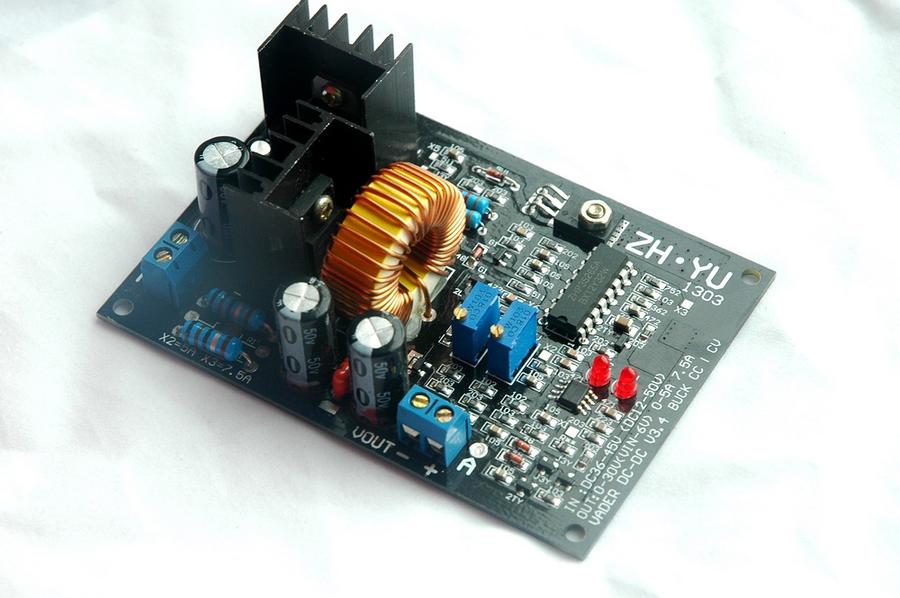

1，VICOR 15V6.7A双路，调到17.5V，串联给黑武士供电：

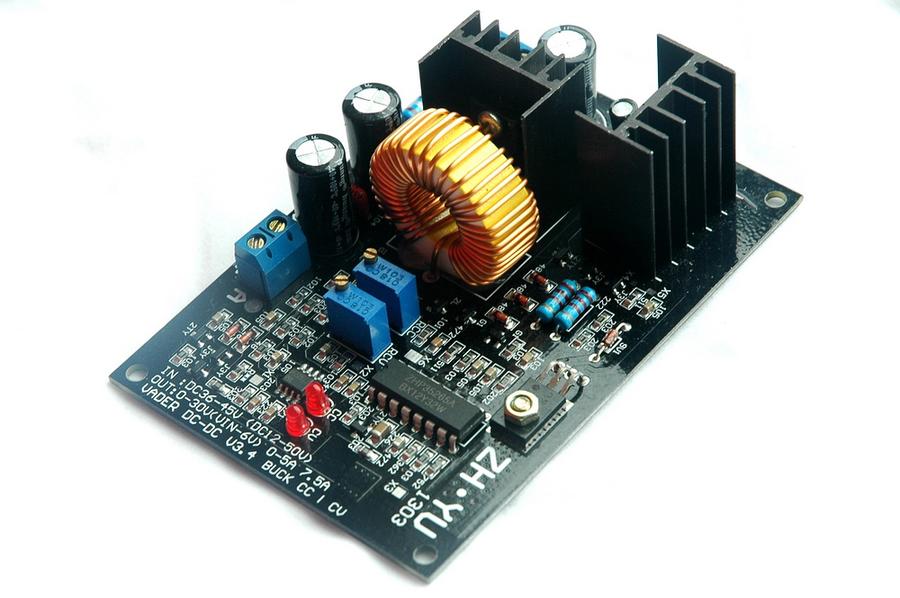

2，地球人都知道的黑武士30V5A:

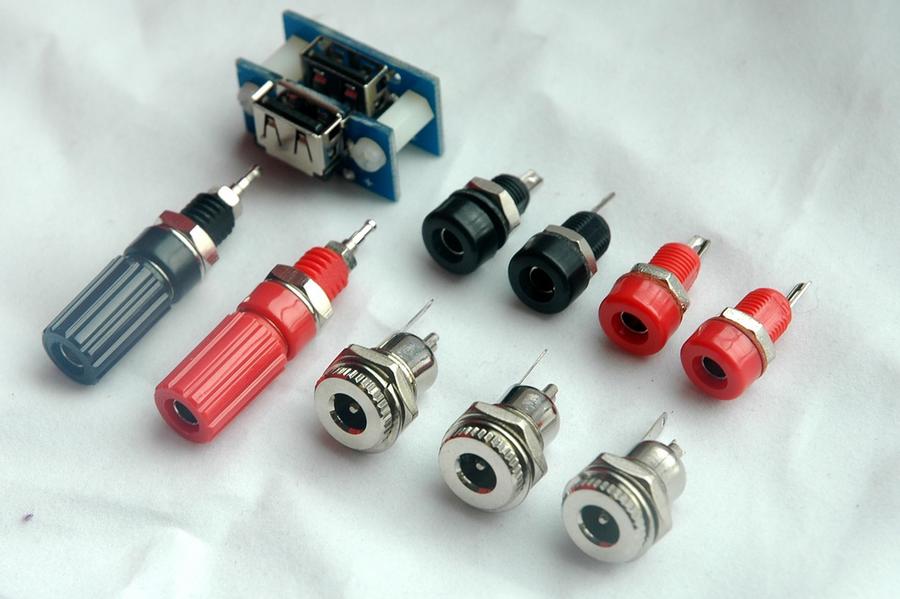

3，输出接口（USB*2，多用全铜香蕉座*2，超小全铜香蕉座*4，全金属5.5/2.1*2 ）：

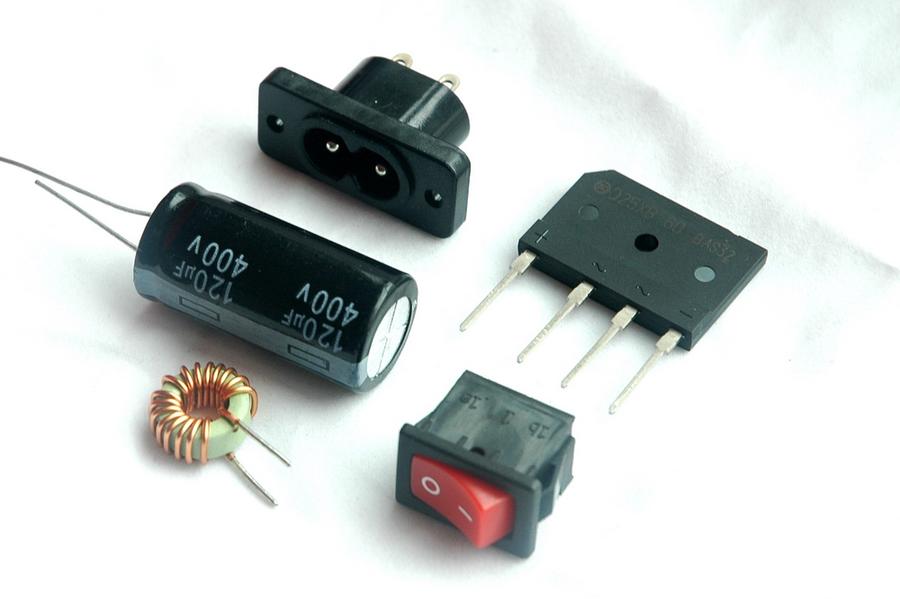

4，输入部件（8字插座，整流桥，船型开关，滤波电容，电感）

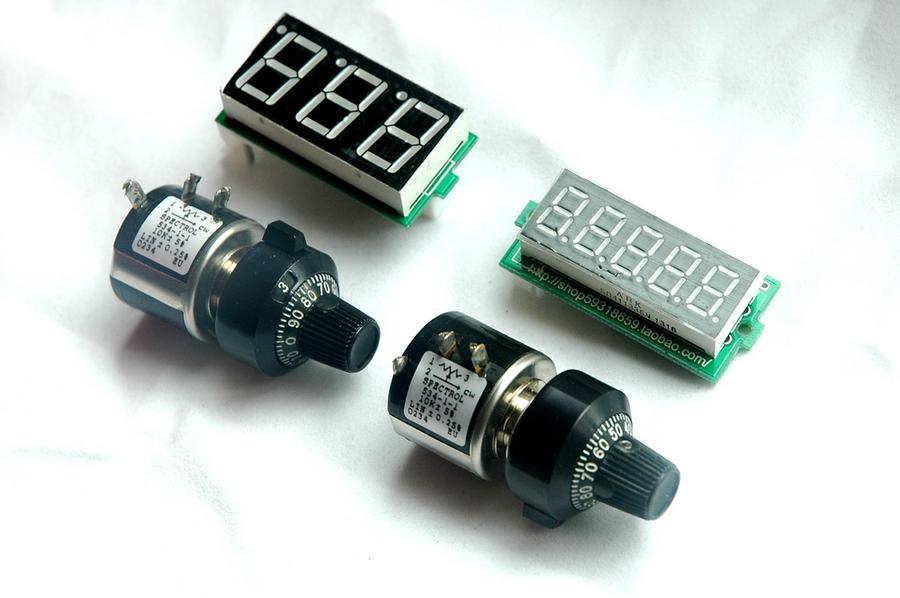

5，调压调流电位器，电压电流表：

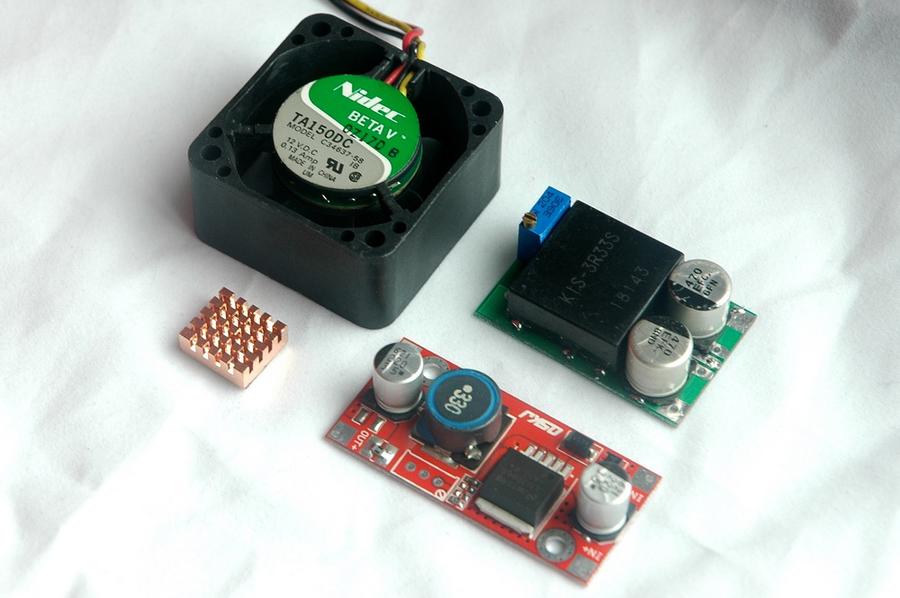

6，散热风扇，降压模块*2，散热片

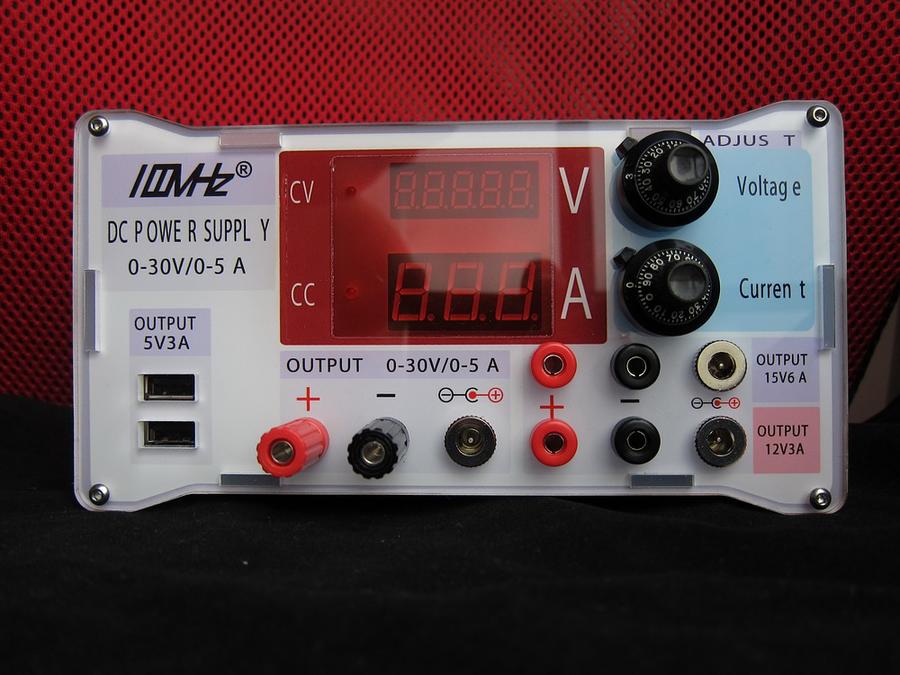

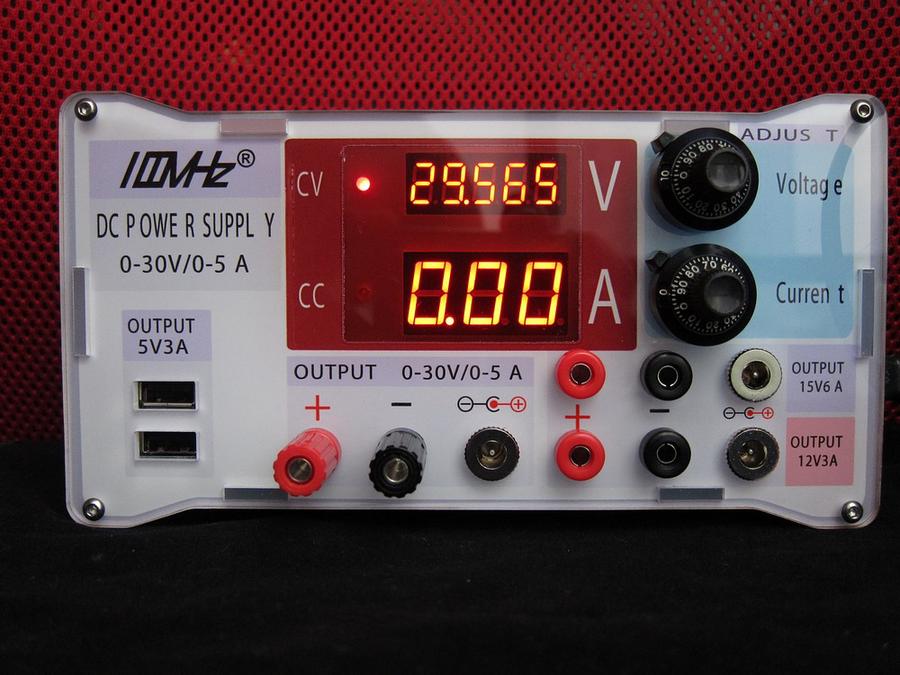

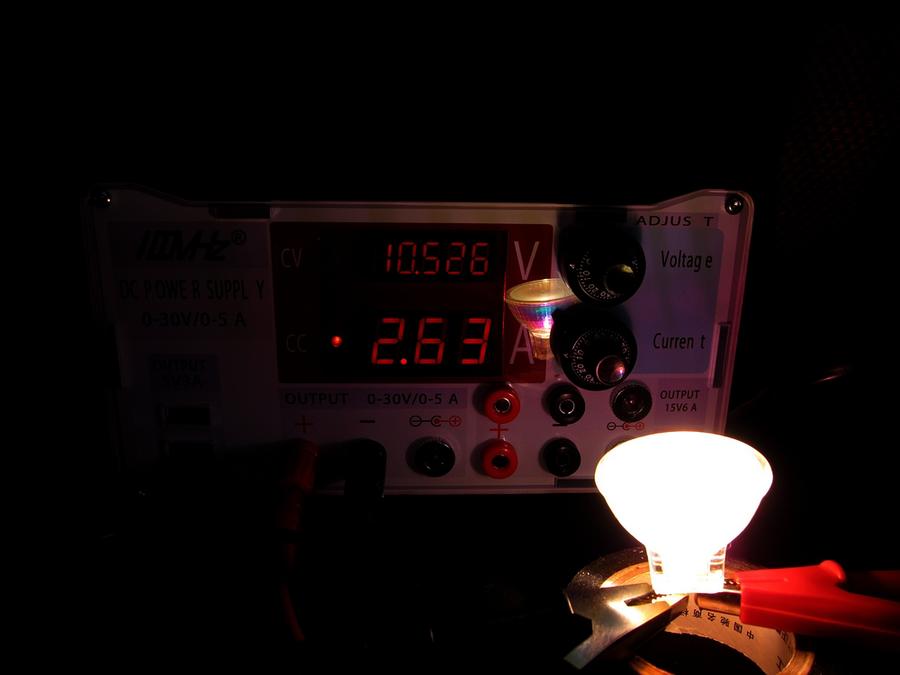

装好了：


























大问题没有，小问题一大堆
