Futaba GP1045A09A 256X64 VFD

[复制链接]
发表于 2013-8-21 12:45 | 显示全部楼层 |阅读模式

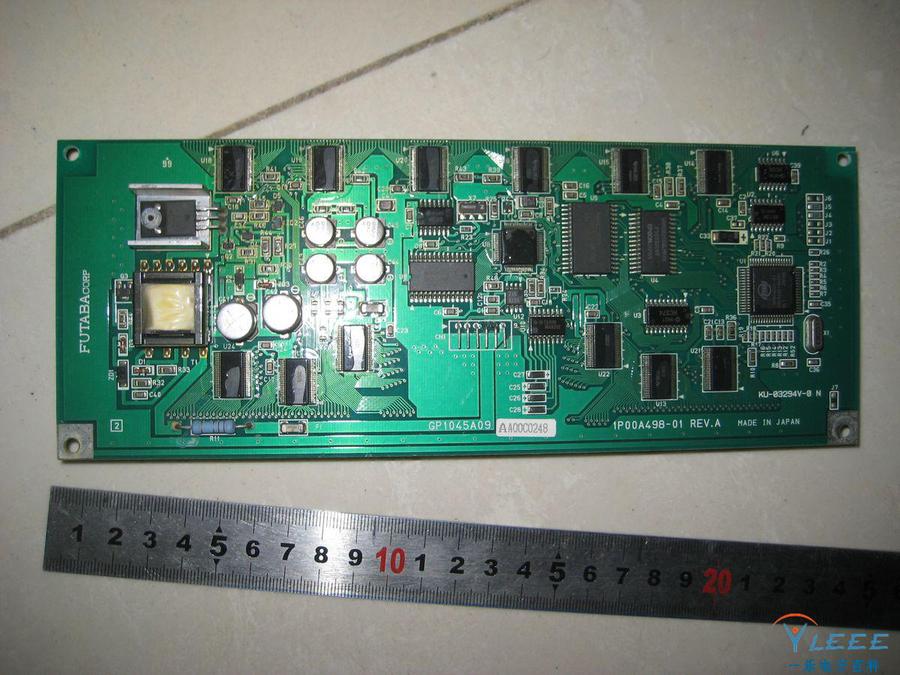

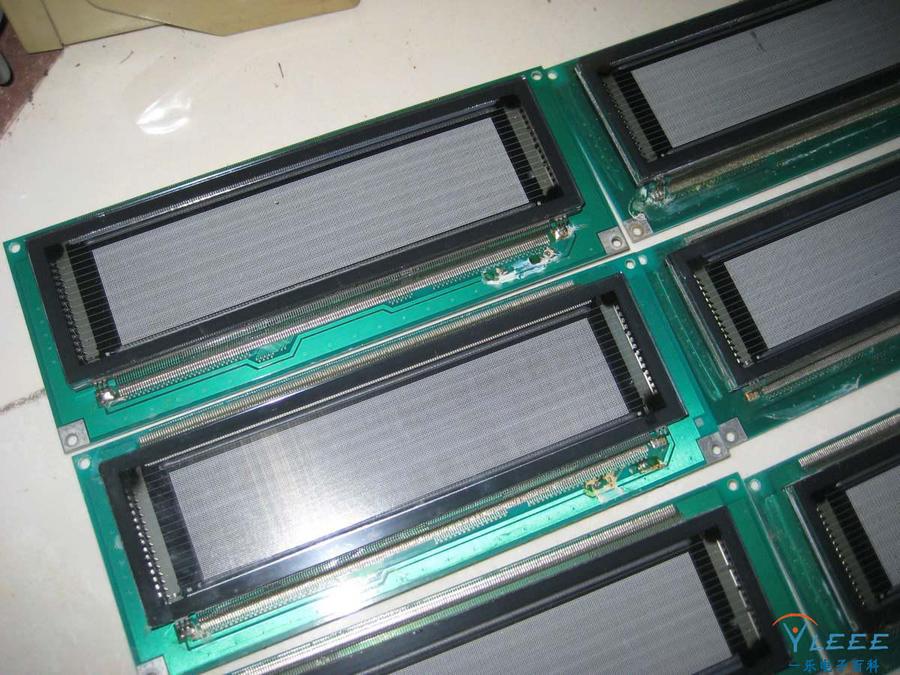

看到有商家卖Futaba GP1045A09A 256X64 VFD,找到了资料,用的是卖家的图片。

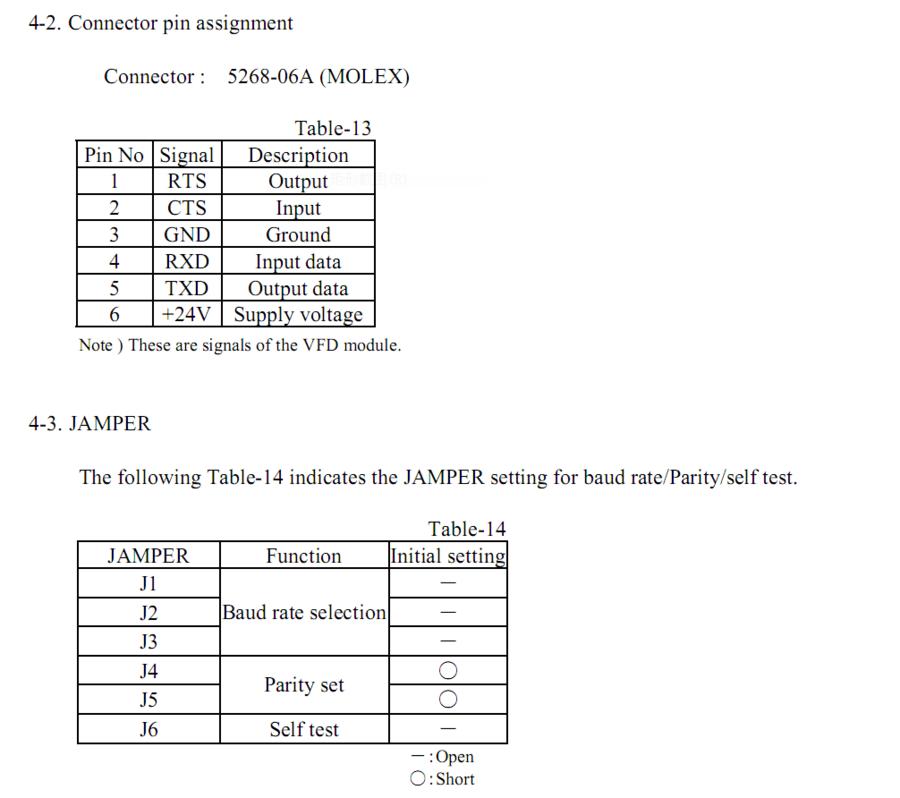

资料中有硬件原理图,想做vfd电路的可以参考。

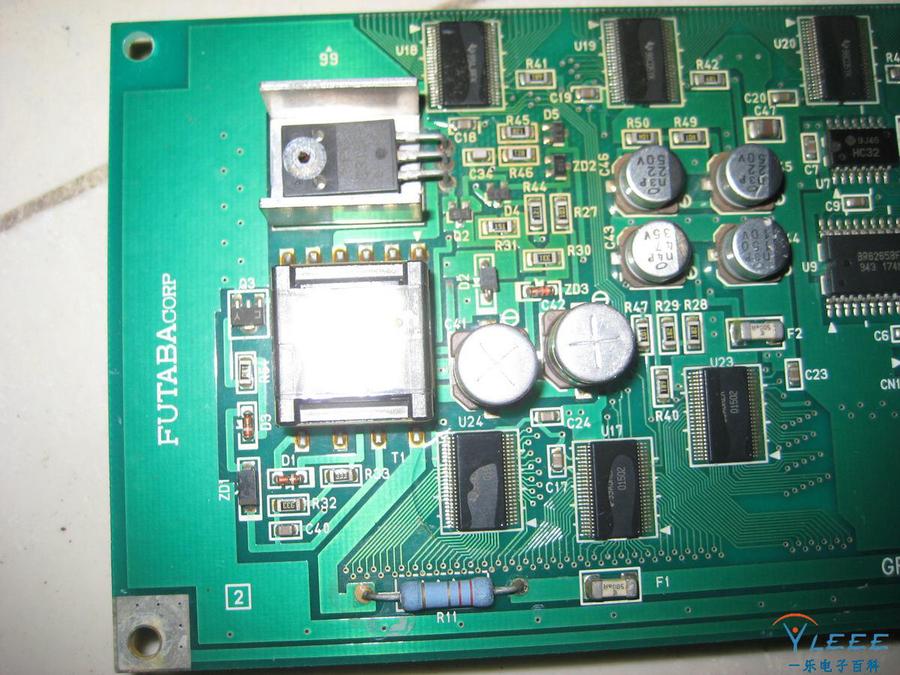

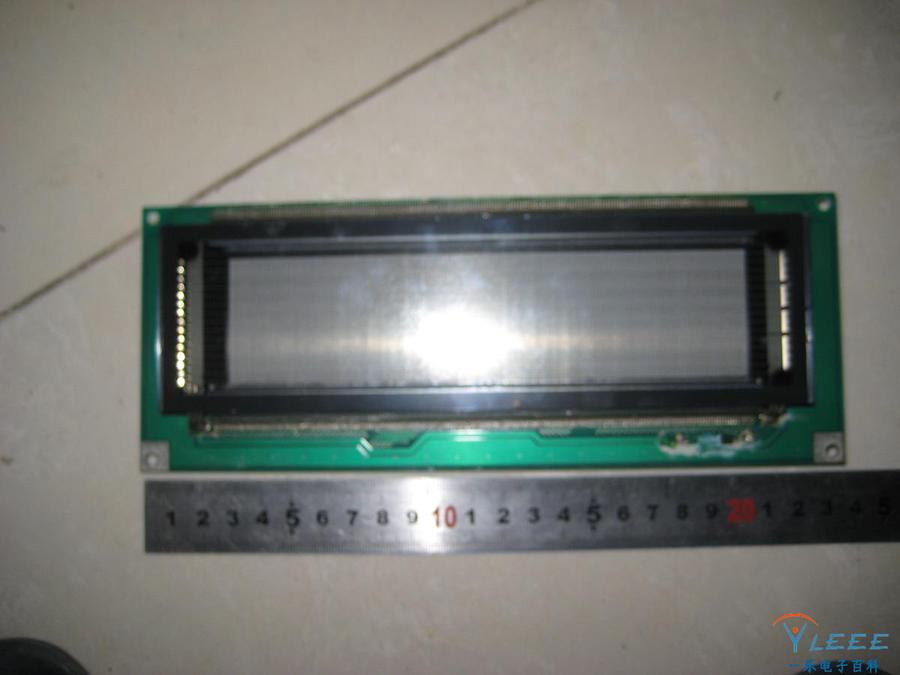

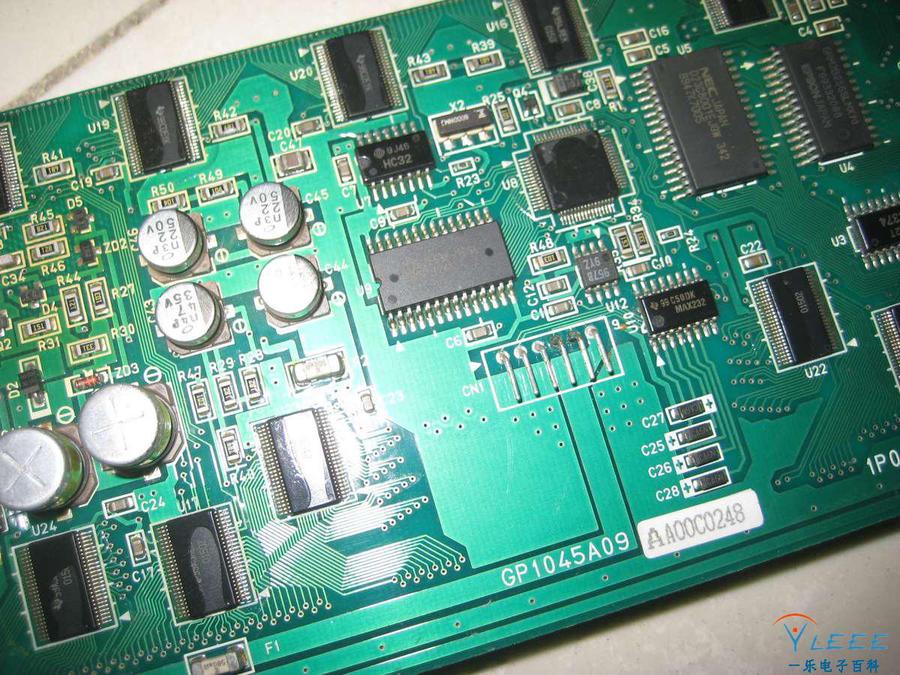

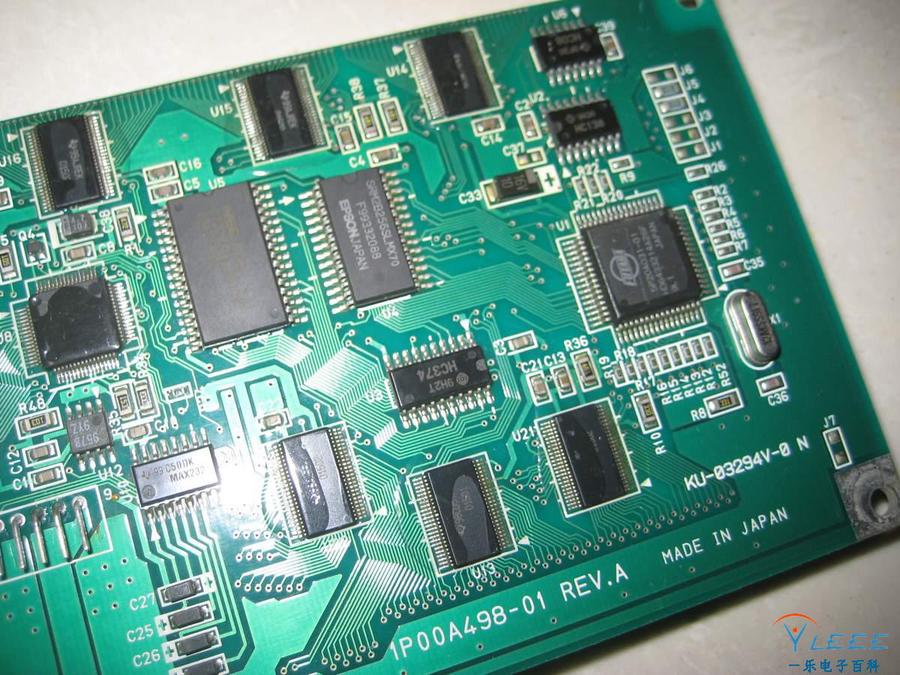

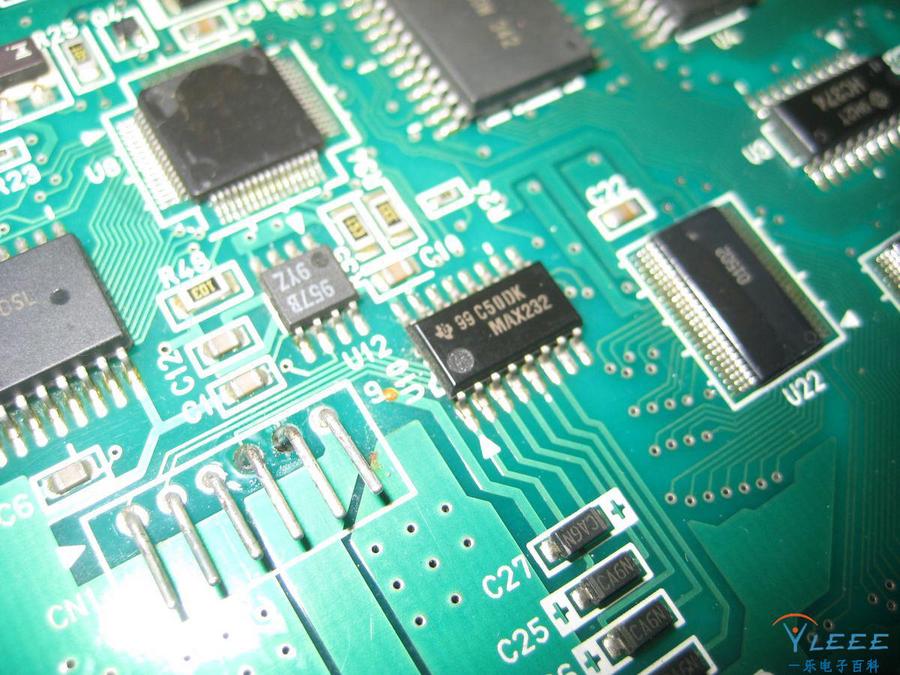

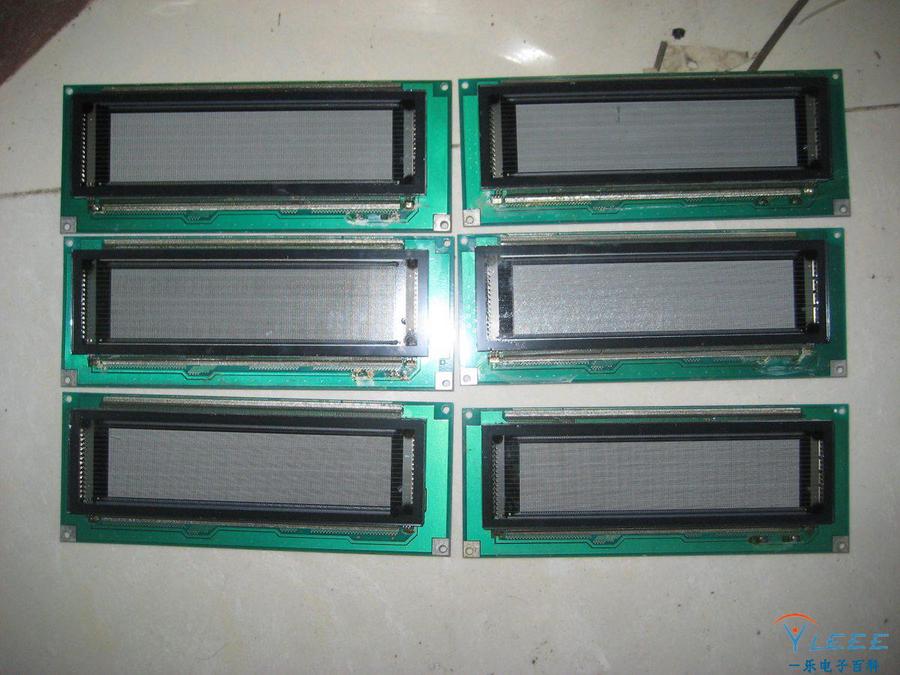

nEO_IMG_IMG_5097.jpg nEO_IMG_IMG_5098.jpg nEO_IMG_IMG_5099.jpg nEO_IMG_IMG_5100.jpg
nEO_IMG_IMG_5101.jpg nEO_IMG_IMG_5102.jpg nEO_IMG_IMG_5103.jpg nEO_IMG_IMG_5104.jpg

GP1045A09A.pdf (754.26 KB, 下载次数: 158) GP1045A09A_circuit.part1.rar (739.91 KB, 下载次数: 138) GP1045A09A_circuit.part2.rar (739.91 KB, 下载次数: 127) GP1045A09A_circuit.part3.rar (739.91 KB, 下载次数: 135) GP1045A09A_circuit.part4.rar (209.54 KB, 下载次数: 123)

发表于 2013-8-21 12:52 | 显示全部楼层
VFD  好复杂啊
回复

使用道具 举报

发表于 2013-8-21 12:57 | 显示全部楼层
价格?????
回复

使用道具 举报

 楼主| 发表于 2013-8-21 12:58 | 显示全部楼层

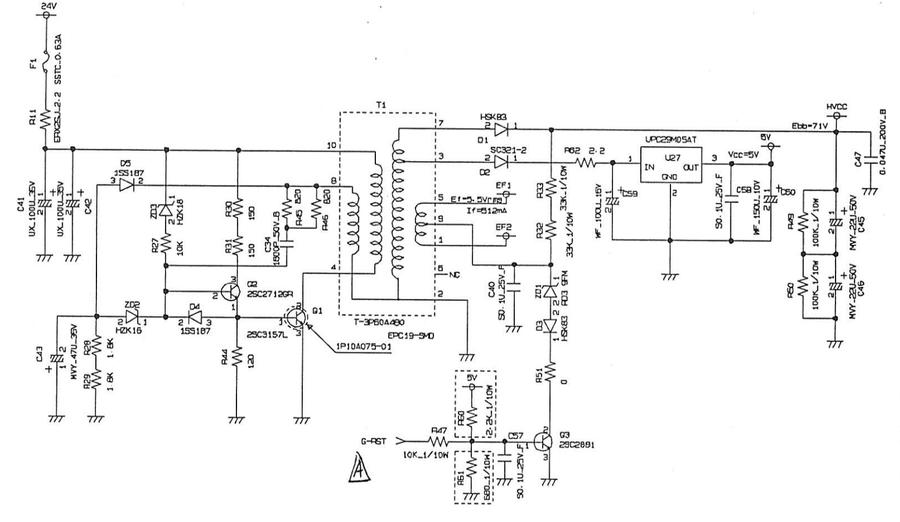

电源电路,貌似ZD3稳压管,貌似决定18V以上才会震荡。不知道改成8V稳压管或者短路,12V电源供电能正常使用不。 捕获2.jpg
回复

使用道具 举报

发表于 2013-8-21 13:01 | 显示全部楼层
真是复杂到爆啊
回复

使用道具 举报

发表于 2013-8-21 19:45 | 显示全部楼层
请教楼主,这原理图是哪搞到的,好像是内部资料,怎么会外泄了呢?
回复

使用道具 举报

 楼主| 发表于 2013-8-21 20:14 | 显示全部楼层
Futaba 自己的网站给的pdf说明书。
回复

使用道具 举报

发表于 2013-8-21 20:35 | 显示全部楼层
多谢楼主的分享,先收藏起来。
回复

使用道具 举报

发表于 2013-8-21 21:43 | 显示全部楼层
楼主厉害!找到的资料这么全面,多谢分享了。。。
回复

使用道具 举报

发表于 2013-8-31 00:21 | 显示全部楼层
狗狗百里游 发表于 2013-8-21 20:14
Futaba 自己的网站给的pdf说明书。

在那找到的??能给下链接吗?想找GP1150A1资料
