DP50的扩展版DP-USB【焊接说明】

apachectl

http://item.taobao.com/item.htm?spm=686.1000925.1000774.18.Qj3VdM&id=22534547580  全套套件，135元
http://item.taobao.com/item.htm?spm=0.0.0.0.qSiBAG&id=20235270979  代焊半成品（焊好的主板+外壳套件），155元
本次套件增加了不少零件，比如超短USB座和DALE的采样电阻,还有散热用的铜板等导致采购商的数量急剧增加，板子也增大1倍;本来策划代焊20套，不料被亲戚朋友给抢走几套，代焊的半成品就剩13套了；
这次不采用抢购的方式，慢慢来吧，售完为止。
另外：如果对得起运费，建议顺带来一个：http://item.taobao.com/item.htm?spm=2013.1.0.0.cR2VXc&scm=1007.77.0.0&id=20024522011&pvid=dd9d401a-7e2f-47aa-aaa4-394a5b5de549&jlogid=p17182919d8442
改好的台灯使用DP50 或DP-USB对应的锂电池充电很方便；

焊接说明：
http://pan.baidu.com/share/link?shareid=2265677055&uk=3204894695
元件面大图：

http://pan.baidu.com/share/link?shareid=1807378925&uk=3204894695

晕，这次套件准备的比较仓促，做bom表的时候居然漏了8205......
这次套件大约卖了36套，其中有12套是DP50的套件+差零件组成，这部分含8205
剩下的估计没有8205，解决的办法是：
1、找一下自家有没有锂电池保护板，上面8205是常用器件，拆之；（即自行解决，下次再购买套件的时候，送价值5元的常用零件，下次购买时，须备注）
2、实在没有的，pm我，平信寄出，（地址得确保能收到平信，pm时须报taobao账号，去趟邮局不容易，可能会稍等几天等筹齐了一块跑一趟，反正平信也快不了）
3、拍5个万能链接（5元，万能链接无快递费），备注下，快递寄出，送一个SD卡读卡器或常用零件
再次抱歉



大家可能都好奇DP50程序中USB界面第二路电流那部分，实际上这是针对USB版本来设计的。

现在的手机都支持USB充电了，但是大小USB充电器无数，出差的时候全带上线很乱，因此，有了这个想法，只用一个充电器，带可以给全部设备充电！

在开发DP50的同时，DPUSB就已经是其设计的一部分，因此程序通用；

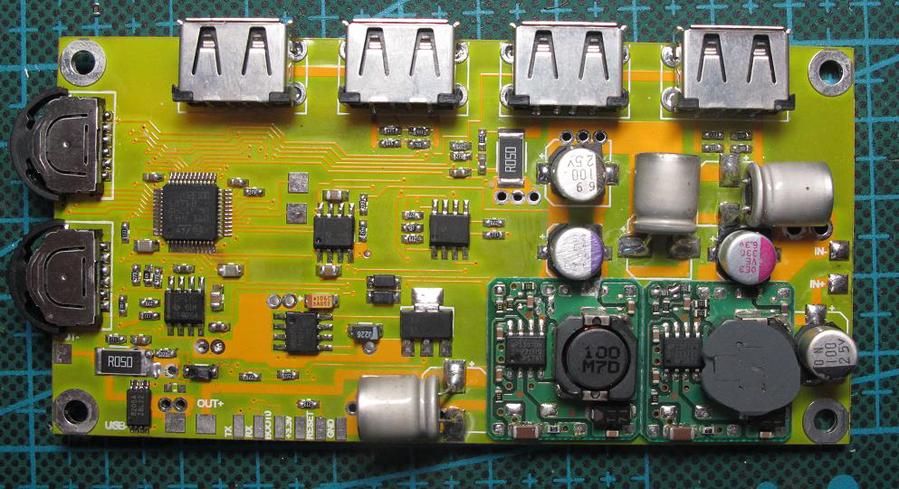

这是DP-USB的正视图，可以看到电路实际上是DP50+T50H的一个整合，同时带了4个USB座；电容由于高度够，因此横躺了几个330uf的大电容，也许能将纹波减少一点；

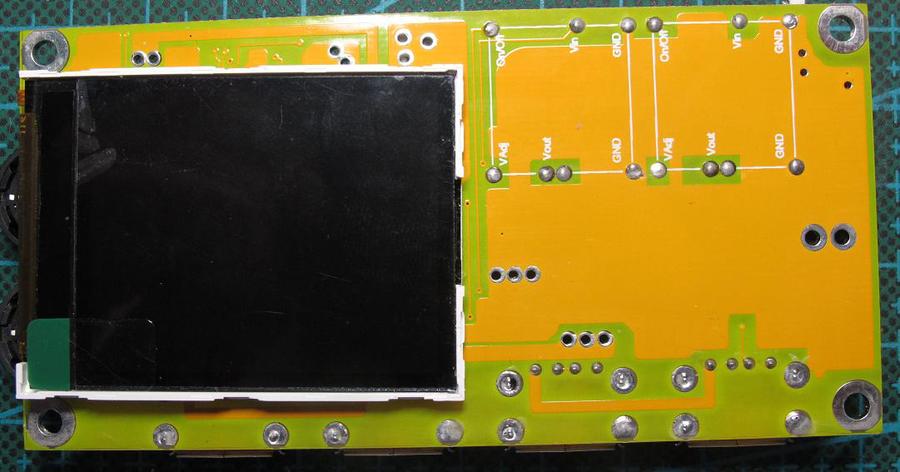

液晶屏面：

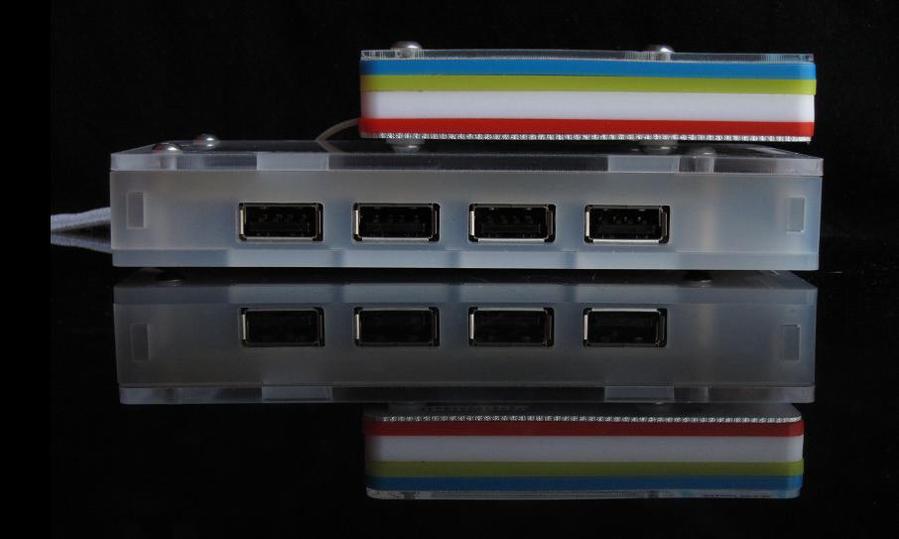

这个板子原先做给自己用的，第一次打板后，焊了几块，送给朋友用，大家反映都不错，于是找100mHZ重新设计了壳子：







壳子比DP50大，虽然没有DP50小巧，但DP-USB却从电子仪器类（电源）转变成消费电子类（充电器），使用率大幅度提升；
在散热部分，因为内部空间变大，因此没有再设计金属底板，使用内部铜板进行散热；

=====================================================================================
发展历程：



这是我自己用了很长时间的第一版，完全没有壳子，3R33没有使用任何散热片，只使用PCB散热；



这是将超薄电源和DP-USB封装在一起的盒子，略显笨重，由于超薄电源非常难买到，因此此方案也废弃了；
