求高手帮忙，改个PCB啊~

mxlkf · 发表于 2013-12-11 20:14

Gerber

mxlkf · 发表于 2013-12-11 20:16

本帖最后由 mxlkf 于 2013-12-11 20:18 编辑

这就是你贴中附件Gerber文件打开的效果，没有板边（Keepout层）没有钻孔层，你让别人怎么做啊？老兄！你第一次发PCB出去打样啊

sdf15937 · 发表于 2013-12-11 21:42

mxlkf 发表于 2013-12-11 20:16
这就是你贴中附件Gerber文件打开的效果，没有板边（Keepout层）没有钻孔层，你让别人怎么做啊？老兄！你第 ...

是的啊~
我第一次画电路板~

sdf15937 · 发表于 2013-12-11 21:46

zhqsoft 发表于 2013-12-11 19:23
你是没放外形，按上面的先放外形，v割到还真不会这软件，问下pur看他肯定知道，，，，v割太难看了跟狗啃过 ...

求帮忙啊~记得你之前用这个软件做过PCB啊~？

pur · 发表于 2013-12-11 21:50

Sprint-Layout 文件贴上来帮你改

mxlkf · 发表于 2013-12-11 22:34


mxlkf · 发表于 2013-12-11 23:14

排版

mxlkf · 发表于 2013-12-11 23:15

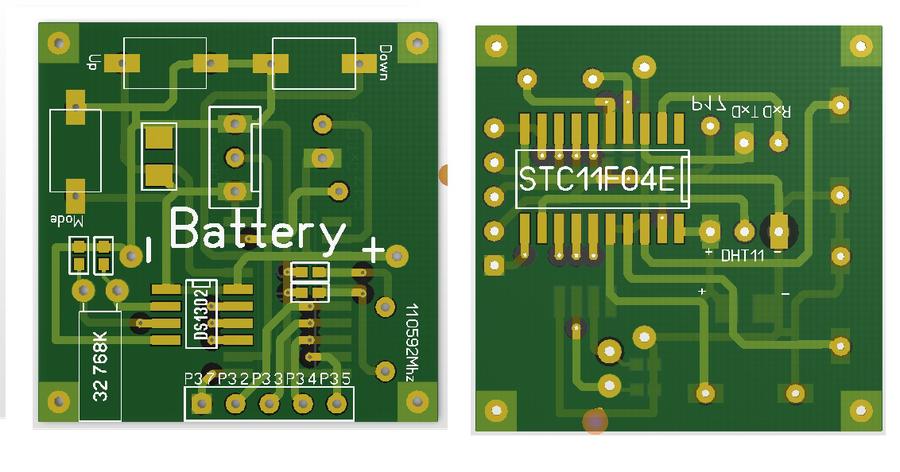

厂家是不是要这种排版啊，他们好进行V-Cut

fang316 · 发表于 2013-12-11 23:28

v型曹直接在新建一个机械层路标注，告诉板厂哪条线是就好，他懂的

sdf15937 · 发表于 2013-12-11 23:38

mxlkf 发表于 2013-12-11 23:15
厂家是不是要这种排版啊，他们好进行V-Cut

我不知道，觉得就是这个效果~
问问这个过孔出一片白的是什么意思？
我想要部分过孔盖油的
