与KIS3R33S配套的PCB 测试通过，配套元件套餐价格已公布！有新图片更新！

chillmax · 发表于 2010-5-24 07:19

本帖最后由 chillmax 于 2010-5-24 19:35 编辑

我买的是C套餐，转几点说明：
(LZ淘宝跟我说的)

R4,R6是固定电压输出用的。
预留的，不必关心。
就是ADJ端的上臂和下臂电阻。

J3,J4是模块的POWER跳线，是用来选择模块1,模块2是否受光耦控制用的。
J3,J4用短路帽连接后，模块会通过光耦受控于J2输入端子的逻辑电压。
R4,R6,R3,R5是预留位测试用，不必理会即可。

模块上改造如下：
(最初的那种改造方法，气泡提示里的)
(右上角的332短接后，相比于保留时电压下降0.3V左右。没有需求的，我建议保留，因为这里短接还是比较麻烦的)
https://www.yleee.com.cn/attachments/forumid_32/1004290118878959b318a928a2.jpg.thumb.jpg

Jan · 发表于 2010-5-24 16:11

你到是问到了啊我找一晚上

chillmax · 发表于 2010-5-24 19:46

你到是问到了啊我找一晚上
Jan 发表于 2010-5-24 16:11 https://www.yleee.com.cn/images/common/back.gif

我脸大

我这不是写出来了嘛，好事好事。对谁都是。

Jan · 发表于 2010-5-24 23:43

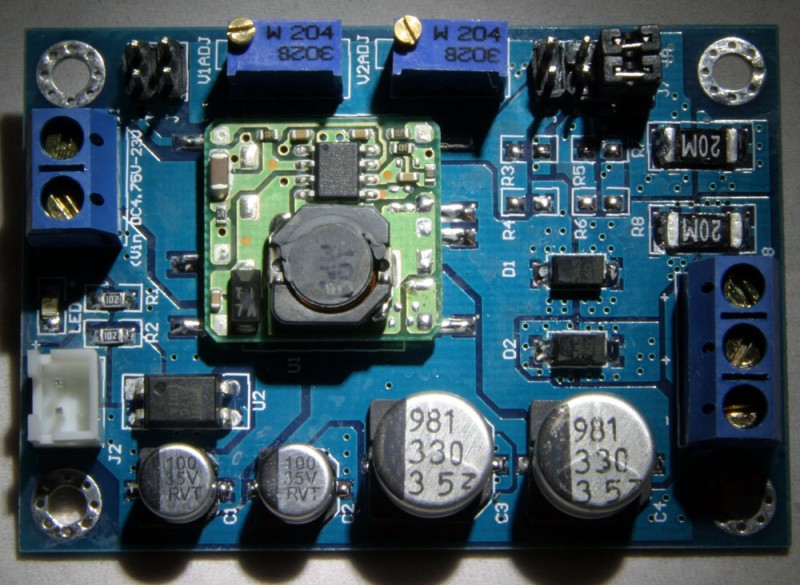

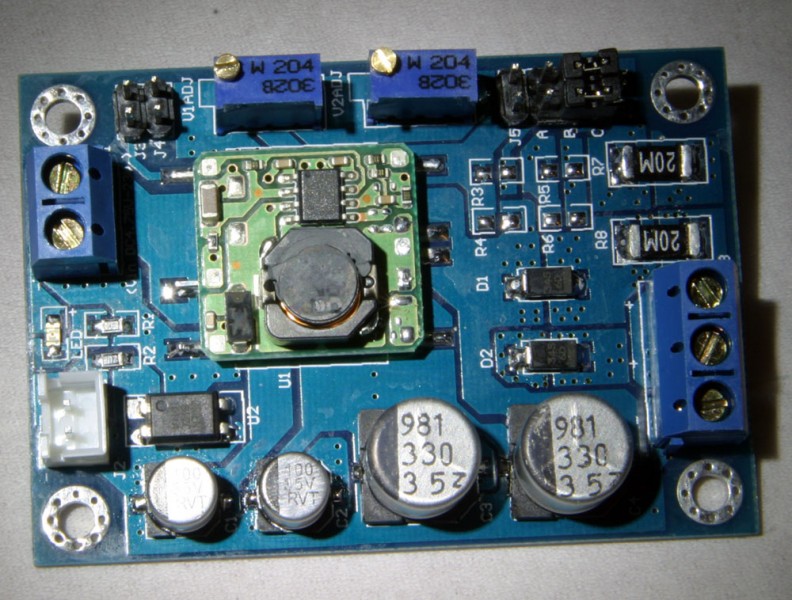

打手电拍的上2套怕有看不清的测试使用没有问题

IMG_7515 (2).JPG

模块是这样拆的

chillmax · 发表于 2010-5-26 08:41

回复 64# Jan

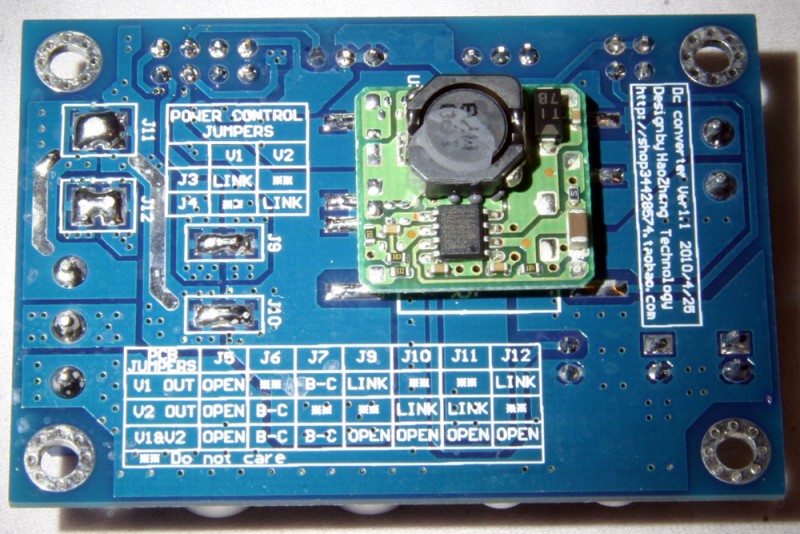

J9、J10、J11、J12。我按照丝印表格的要求。。。开路。。。正常使用中。。。

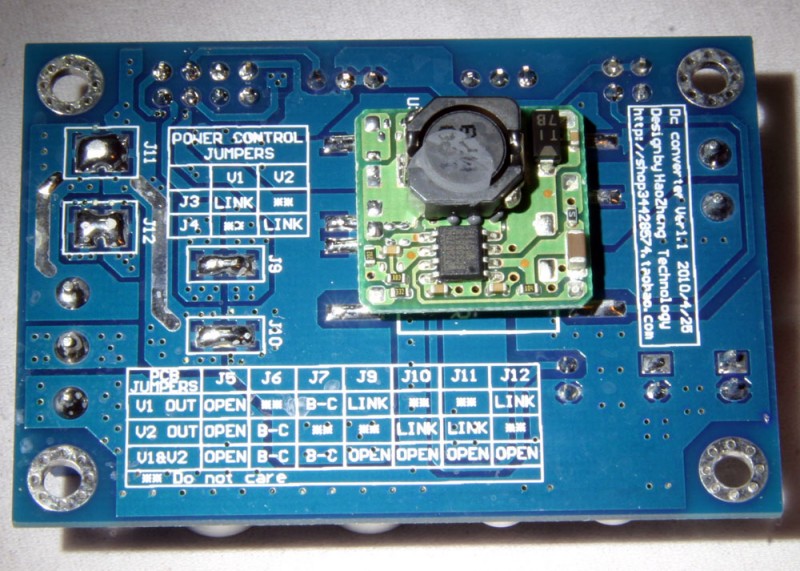

今天看了下。V1输出短接J9、J12，V2输出短接J10、J11。。。

郁闷了。。。到底该咋整？等LZ说一下。最好每个跳线都说明下，还有个闲置的J5

zjzj_007 · 发表于 2010-5-26 10:37

本帖最后由 zjzj_007 于 2010-5-26 10:39 编辑

回复 Jan

J9、J10、J11、J12。我按照丝印表格的要求。。。开路。。。正常使用中。。。

今天看 ...
chillmax 发表于 2010-5-26 08:41 https://www.yleee.com.cn/images/common/back.gif

不好意思，前两天出差了，昨天刚回来。焊接装配说明正在抓紧时间写，很快就会出来，到时候通知大家。J5是两个模块的ADJ引出端，扩展外接电位器用的。

Jan · 发表于 2010-5-26 14:31

好啊等你说明把线路最好说一下还有接口哦

cd617 · 发表于 2010-5-26 14:44

期待详细说明!

mowuwen · 发表于 2010-5-27 19:57

板子到手了，等教程才敢装

idiy · 发表于 2012-4-25 04:42

时隔两年不知还有没有优惠政策?
