带5位半电压电流表 1.23V-57V 可调直流电源组件

ylyfxzsx · 发表于 2014-3-6 17:23

本帖最后由 ylyfxzsx 于 2014-3-6 17:54 编辑

最近迷上了捣鼓电源，大家伙的数控还在调试参数，先弄了个搞了个小模块玩下，做了个 1.23V-57V可调直流电源模块，先SHOW一下，感兴趣的跟帖，基本参数：输出电压范围1.23V-57V，开关频率150KHZ，最大3A电流输出，最高输入电压达到60V，待机电流80微安，兼容TTL电平控制，更多参数详情见图片，采用了2颗红宝石高频系列，4P插座目前还没接电压电流表头，刚焊接好，先上图。

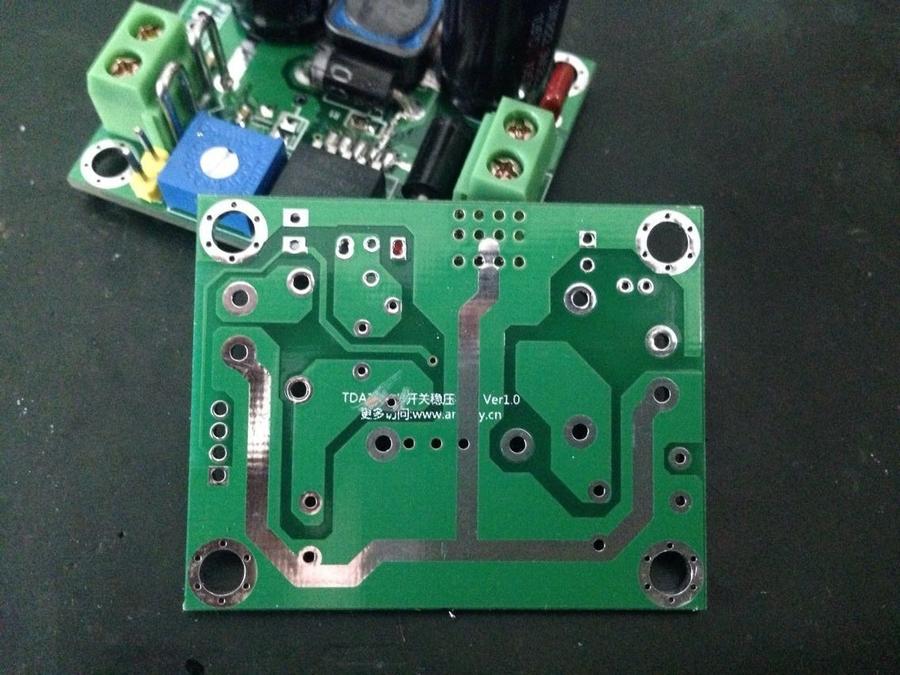

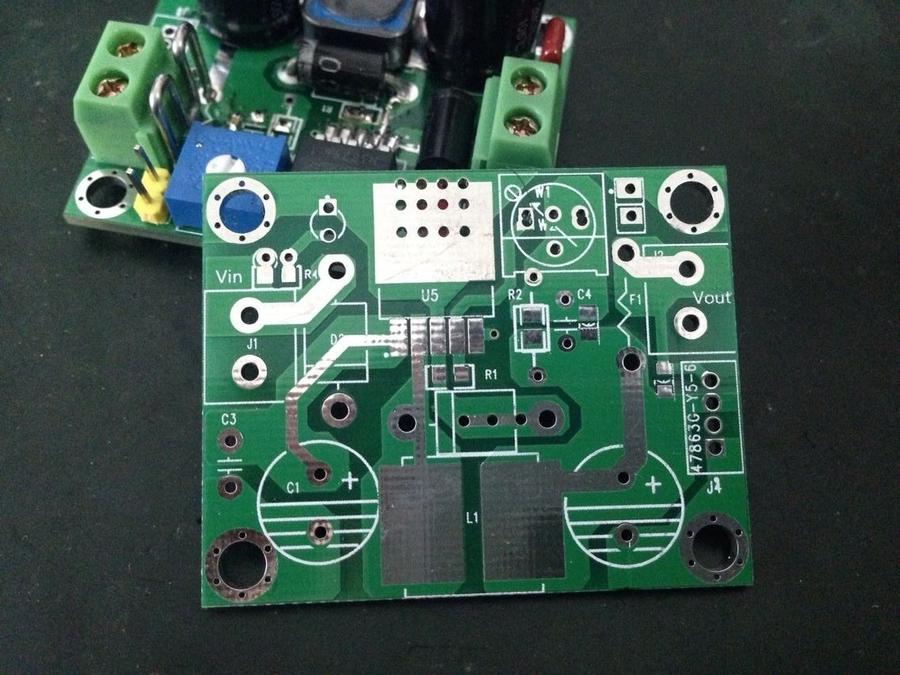

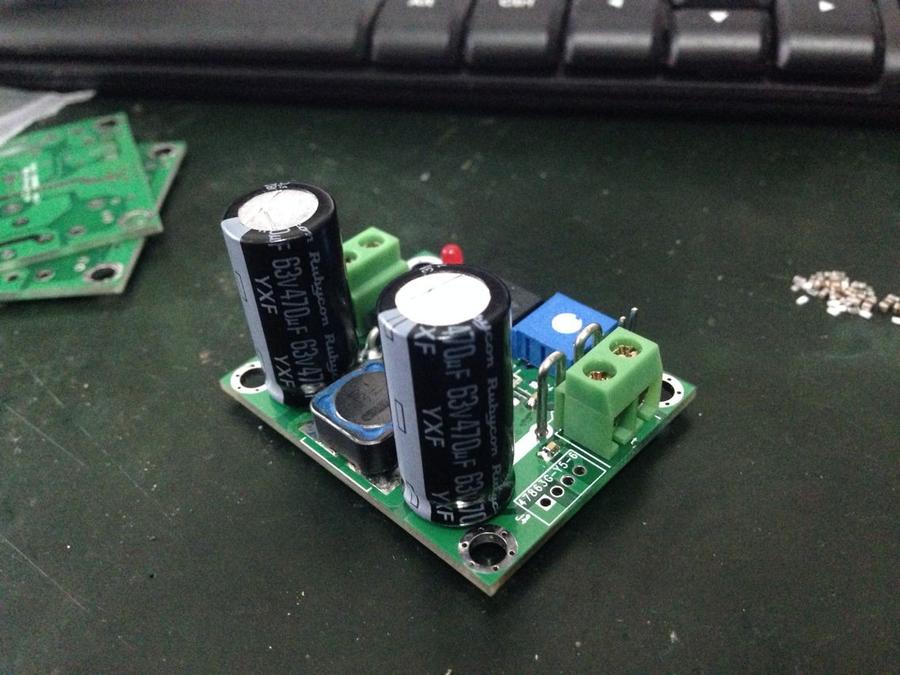

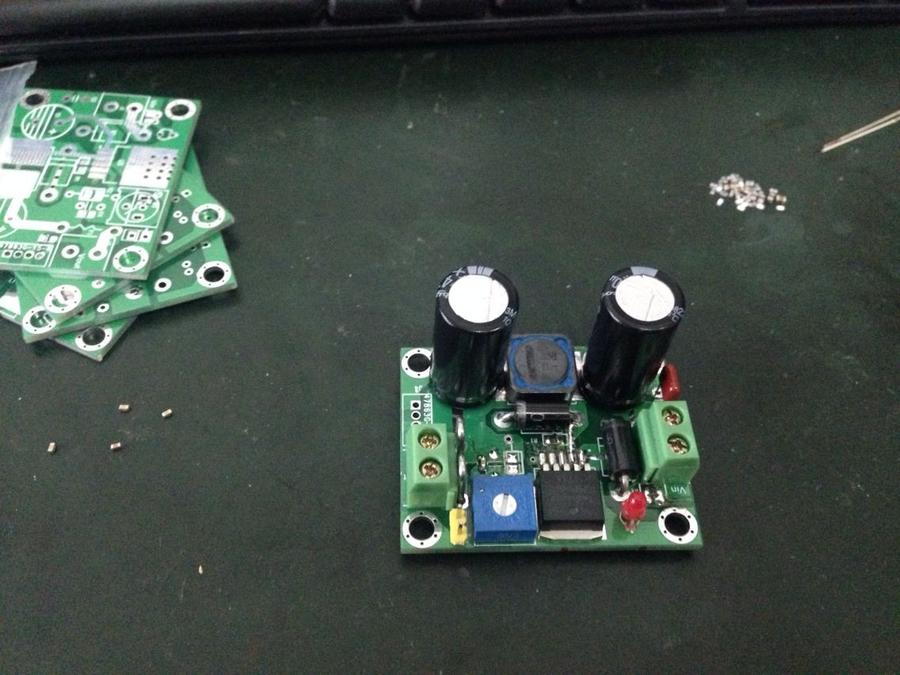

刚刚焊接好，还没开始测试参数

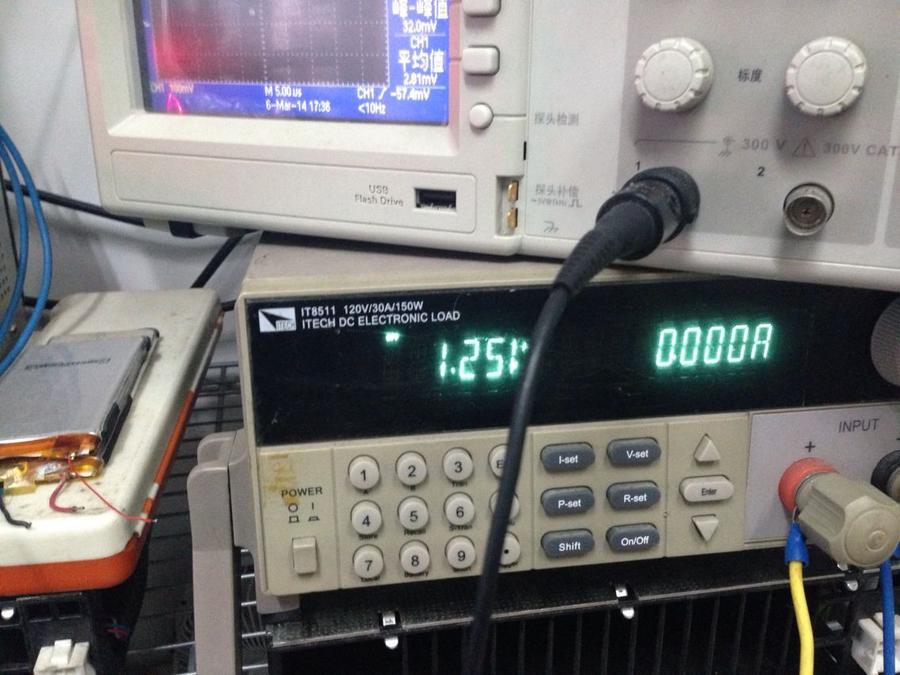

1.25V时的纹波，空载状态，输入30V，输出1.25时

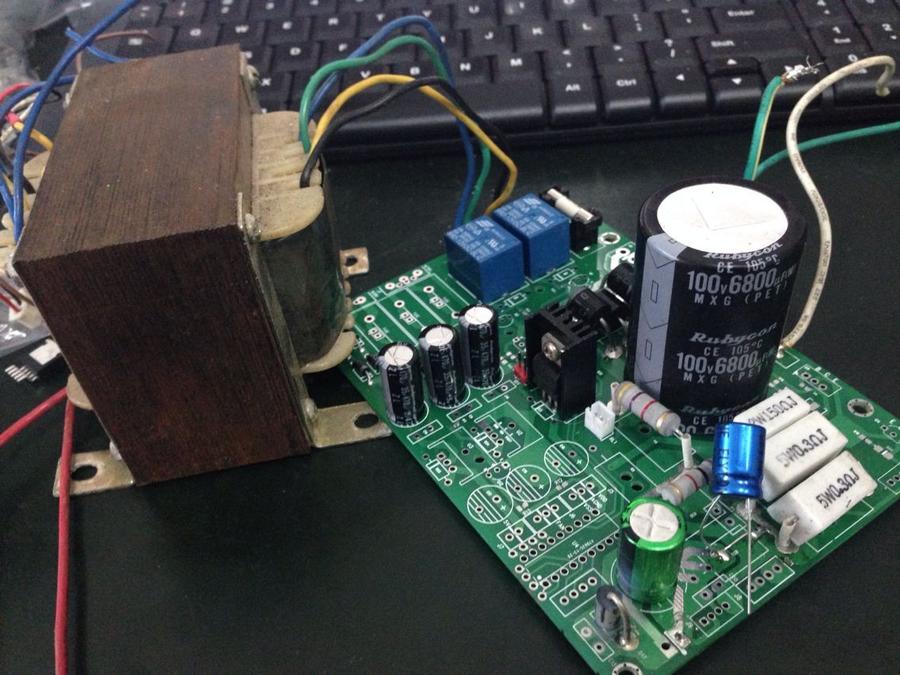

最后再SHOW下大家伙，这个数控电源的底板已经最后完成，预计4月份左右发布，感兴趣可关注，性能卓越，初步测试参数优于固韦GPS3030D

尘土飞扬 · 发表于 2014-3-6 17:26

关注中

liquidator · 发表于 2014-3-6 17:44

带5位半电压电流表,挺厉害的。

lhc · 发表于 2014-3-6 18:34

不错

无线电爱好者 · 发表于 2014-3-6 18:50

关注中1111111111

jigsaw · 发表于 2014-3-6 18:55

秀一下带载纹波吧

alone · 发表于 2014-3-6 18:59

关注下，一直想找个电源呢

kazuyuki · 发表于 2014-3-6 19:09

关心什么芯片做直流控制部分

lichuang1005 · 发表于 2014-3-6 19:47

关心TDAXXX的型号感觉电路跟lm2596HV一样一样的

jatn112 · 发表于 2014-3-6 20:47

严重关注下技术贴。
