16X64点阵原理图

tsf8587710 · 发表于 2014-6-24 19:20

16X64点阵原理图

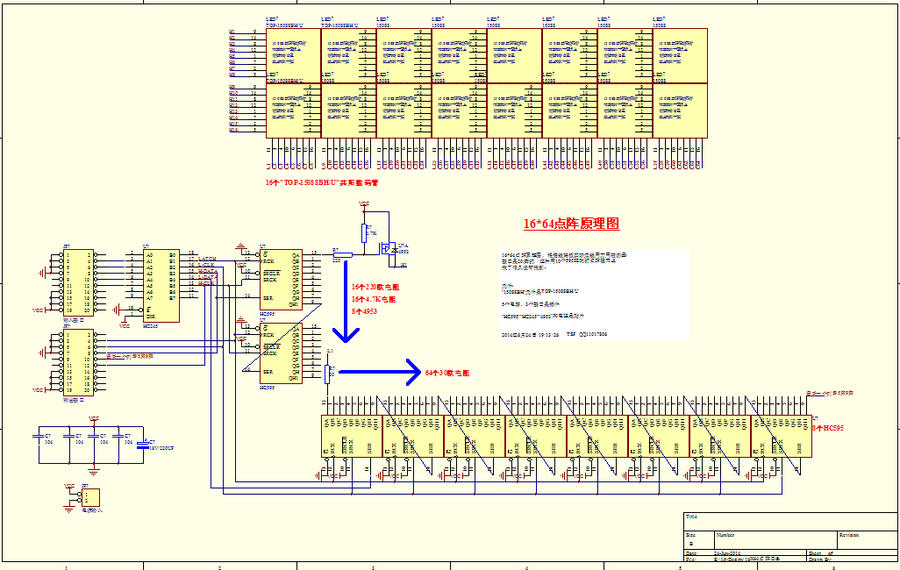

16*64点阵原理图，根据线路板实际走线用万用表测量，接口是20脚的，
这种用10个595驱动的点阵在网上找了很久。

元件：
"15088BH"元件是TOP-15088BH/U
5个电容，3个接口是插件
"HC595""HC245""4953"和电阻是贴片。

我画这个原理图出来后发现一个问题不明白，就是原来的PCB走线595的Q0到Q7与数码管是随机连接的。

2014年6月24日 19:13:07    TSF  QQ 11017806

/*************************************
附件里面有5个文件
Sheet1.Sch    初次画的图。
Sheet2.Sch    用总线和网络从新画图。
Sheet2.ERC 检测Sheet2.Sch无错误。
Sheet1.lib    用的到SCH元件库。
PCB1.PCB    空文件。

16X64点阵.rar (29.84 KB, 下载次数: 284)

tsf8587710 · 发表于 2014-6-24 19:22

接口是10*2

tsf8587710 · 发表于 2014-6-24 19:31

这种显示屏大小很像出租车顶上的或者地铁车厢里面的那种，不过地铁里面的好像是双色的~~
