箭鱼9023-MINI黑金刚的结合-超便携、可定制图案、移动版T12控制器外壳

zgzhenglei

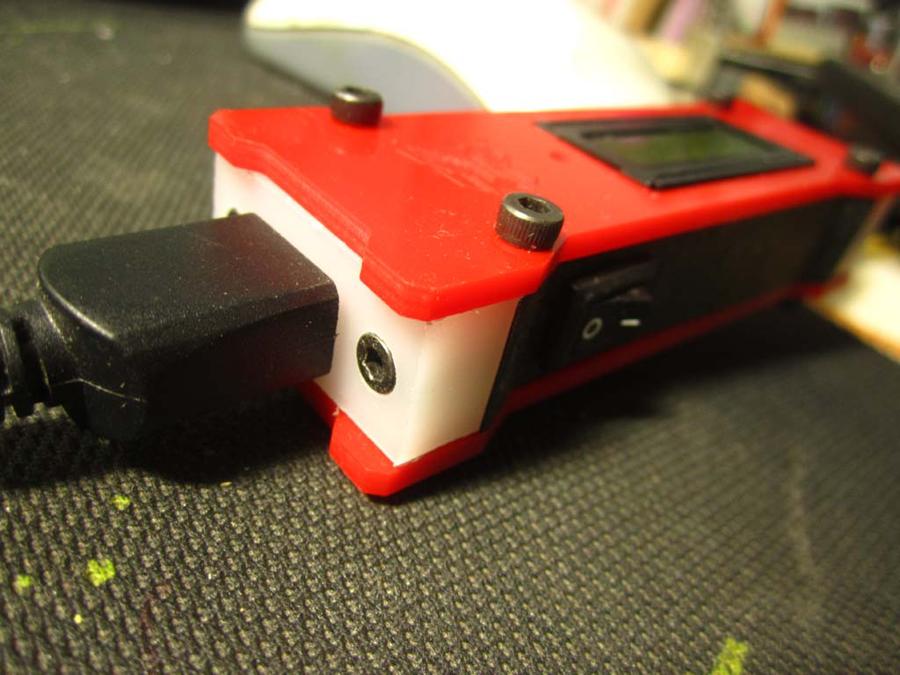

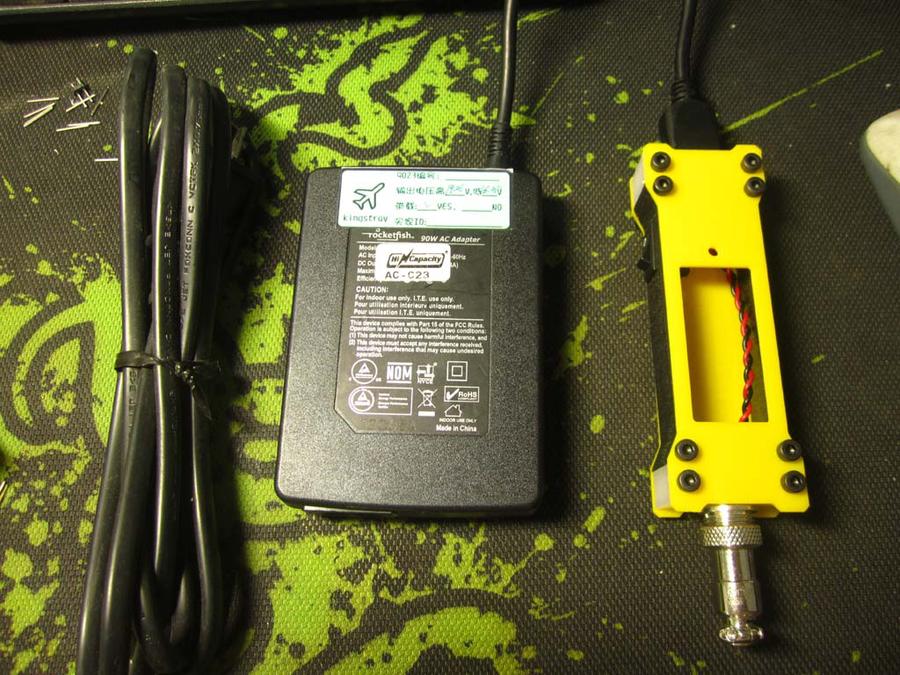

手里还有些箭鱼9023,基本每次上都缺少接头，经常在试车场调试电路，利用笔记本电源给白光控制器供电，一直找不到合适便携的，那就利用箭鱼自带插头做个便携版的控黑金刚制器吧，感谢好奇心设计如此精巧的MINI黑金刚。

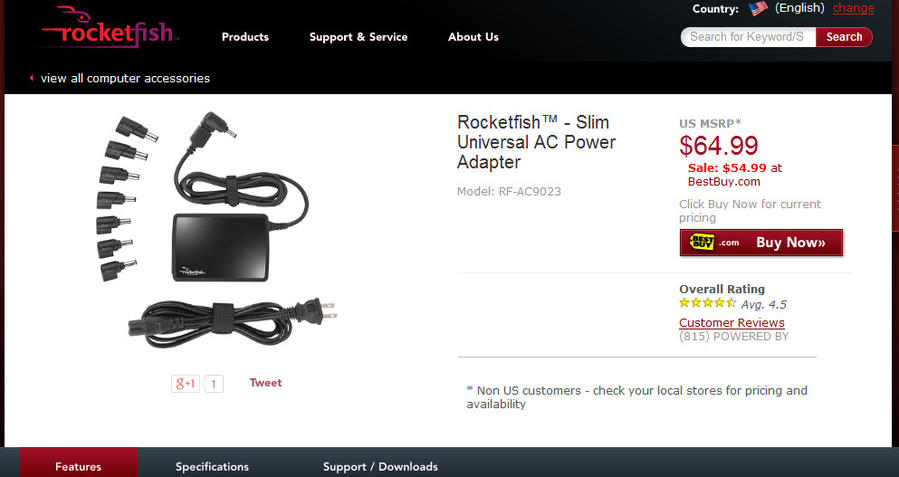

箭鱼9023电源
https://www.yleee.com.cn/data/attachment/forum/201406/03/134948dzg6grpp6qzh74wk.jpg.thumb.jpg


https://www.yleee.com.cn/data/attachment/forum/201406/03/135407nx5m2626mm2h7ghg.jpg
https://www.yleee.com.cn/data/attachment/forum/201406/03/135412uj2eksxlqrwsji0s.jpg

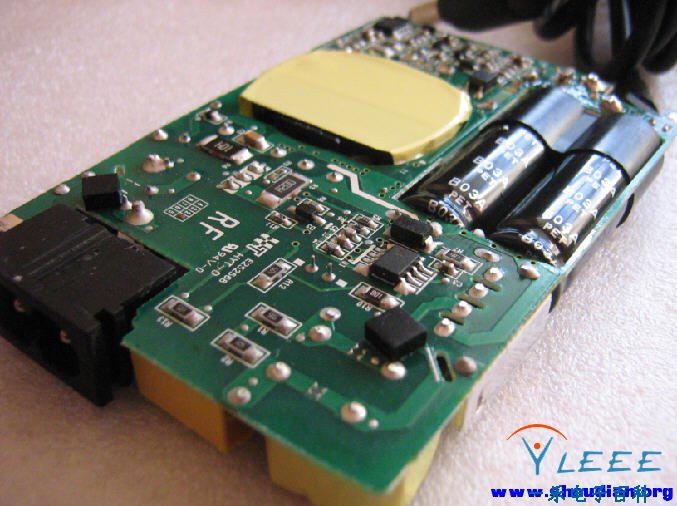

拆解图http://www.shoudian.org/forum.php?mod=viewthread&tid=315219
改可调http://www.shoudian.org/forum.php?mod=viewthread&tid=371602
1.转让开关电源：2013年6-9月份的小箭鱼，输出电压16-19V,实测在15.5-19.5V之间，输出电流4.74A，裸重320g左右。
2.电源分9023电源，均为镜面亚克力型（带LED蓝灯）。
2.1数量：13个，型号标记为：9023，输出高压、低压、带载正常、蓝色指示灯正常。
3.电源接头及赠品：接头共10个，缺3个。
4.转让价格：9023=35；
配件-----------------------------------------------------

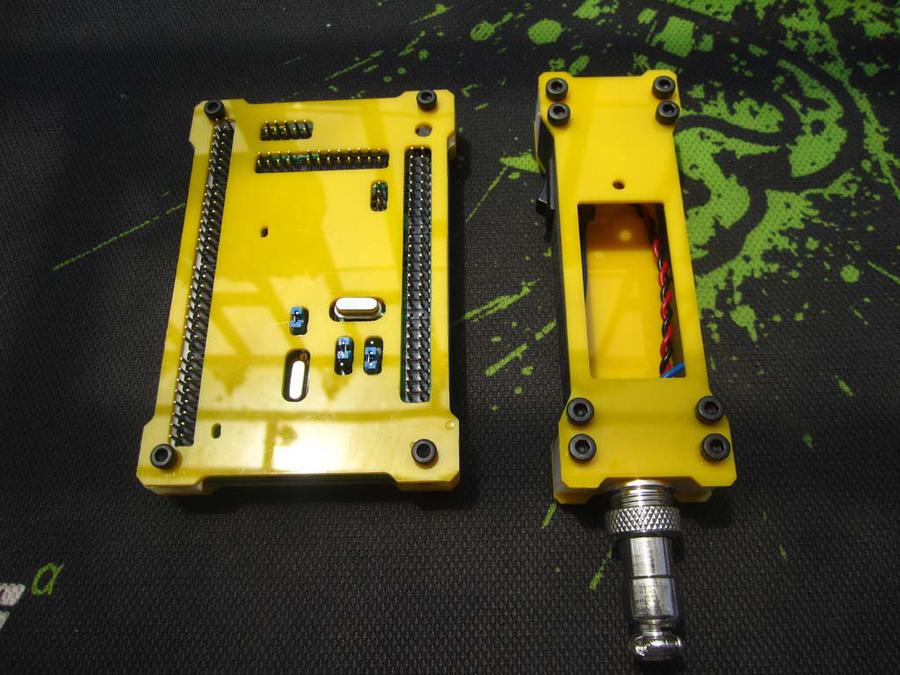

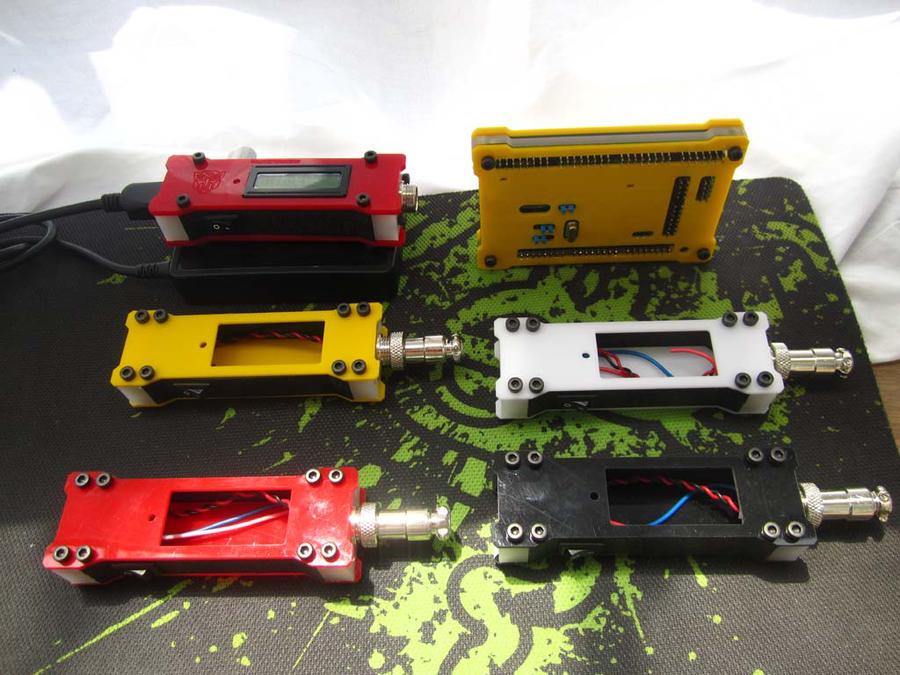

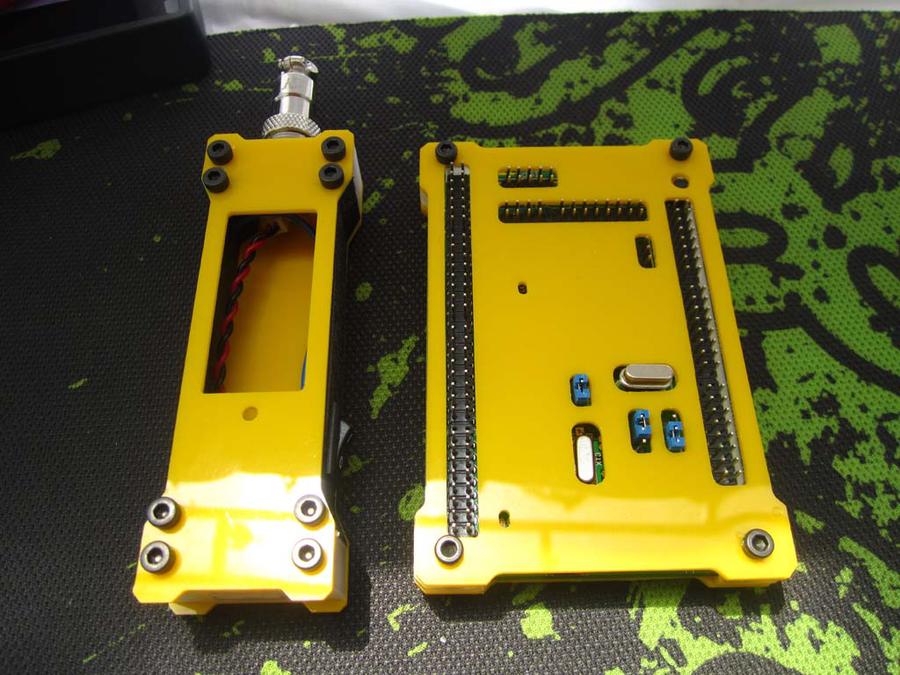

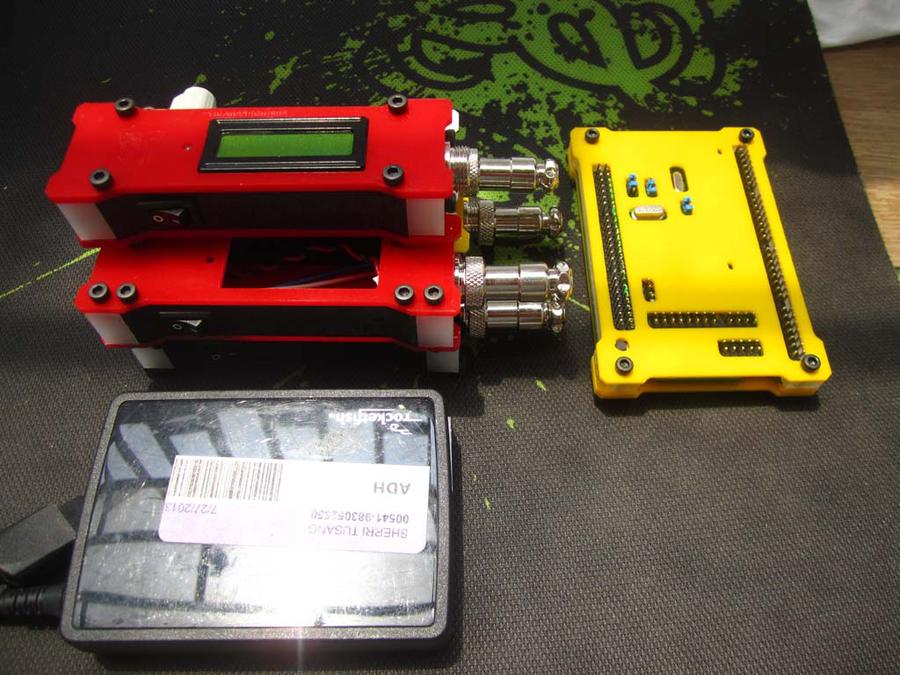

1.四色外壳价格：黑/白/黄=28，红=30；
1.1外壳尺寸104X34X20:长X宽X高
1.2上、下板材：黑、白、黄为1.8mm板材，红为2.8mm板材；
1.3五芯航插尺寸：内径12mm；
1.4船型开关：老王的台湾亮群银合金触点开关：250V3A/125V6A.

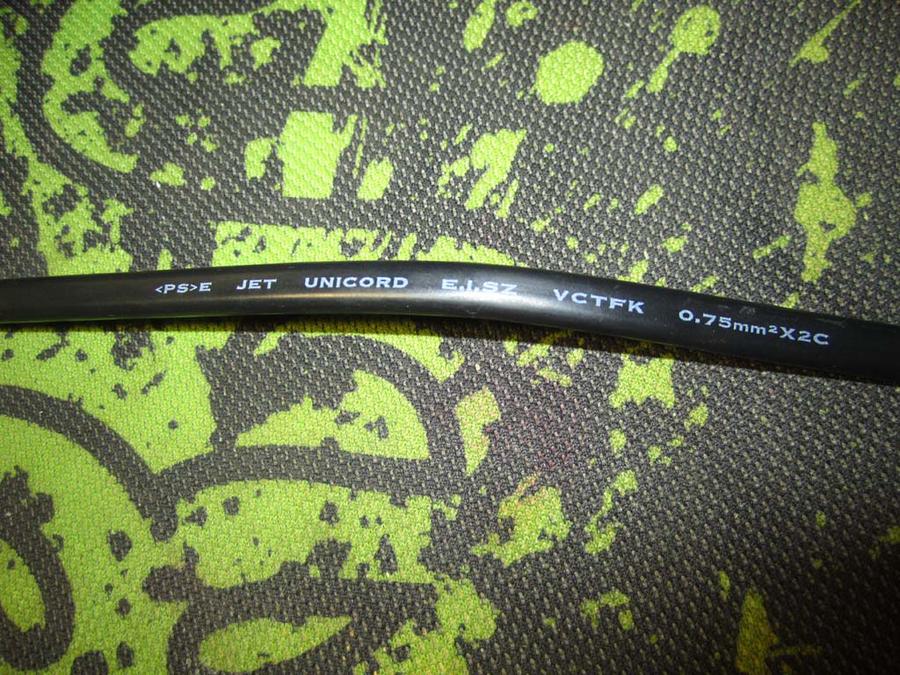

2.日立八字电源线=5

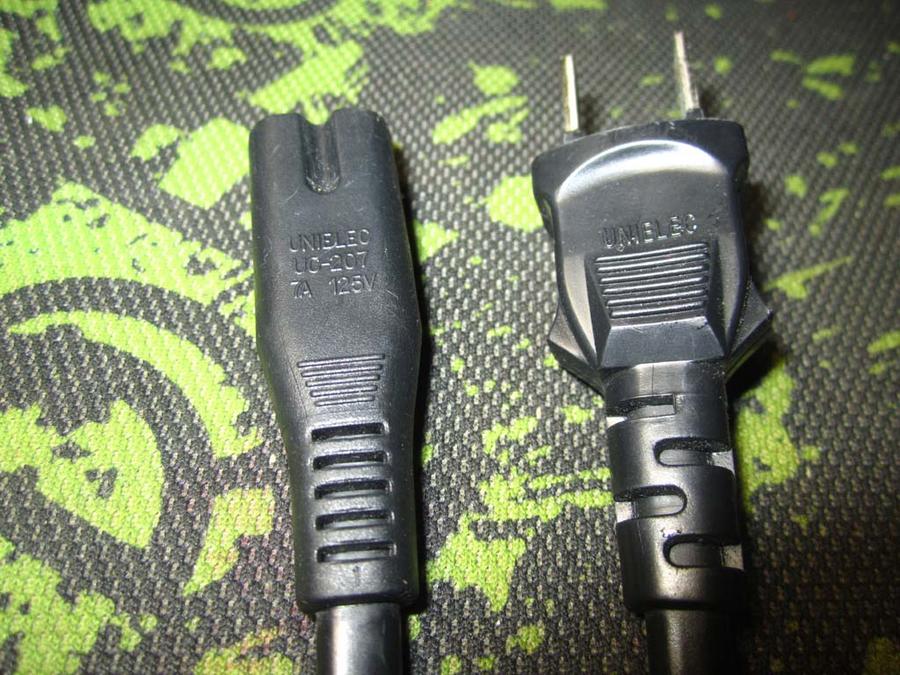

2.1型号：（UNIELEC UC-207）：纯铜0.75mm2,线长：2米。
---------------------------------------------------------
上下板材DIY说明：
1.对称设计，可正反安装。
2.额外彩色上下壳价格，上壳=5，下壳=3（红色+1），即可实现多彩壳体。
3.壳上可提供打简单图案和字符。（图案需为AUTO-DWG格式，线间距不得<0.8mm，上壳图案范围：16X20mm,后壳图案范围:20X80mm）

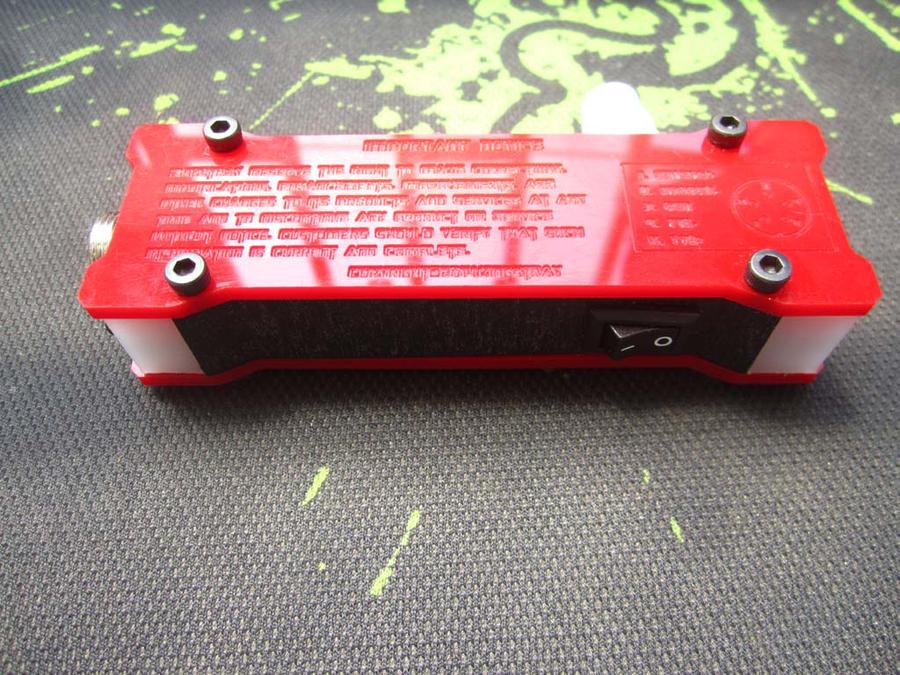

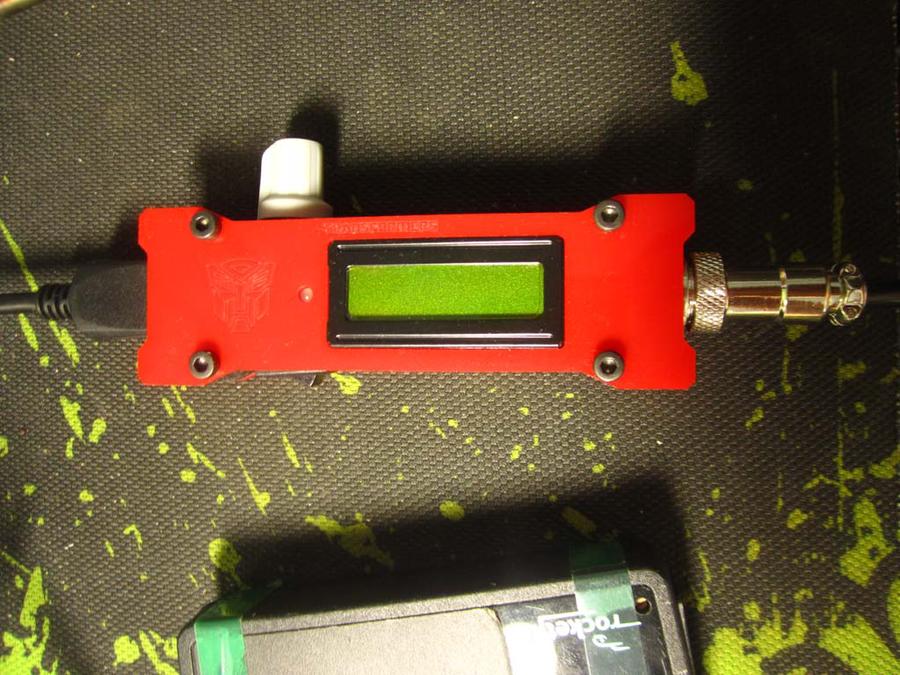

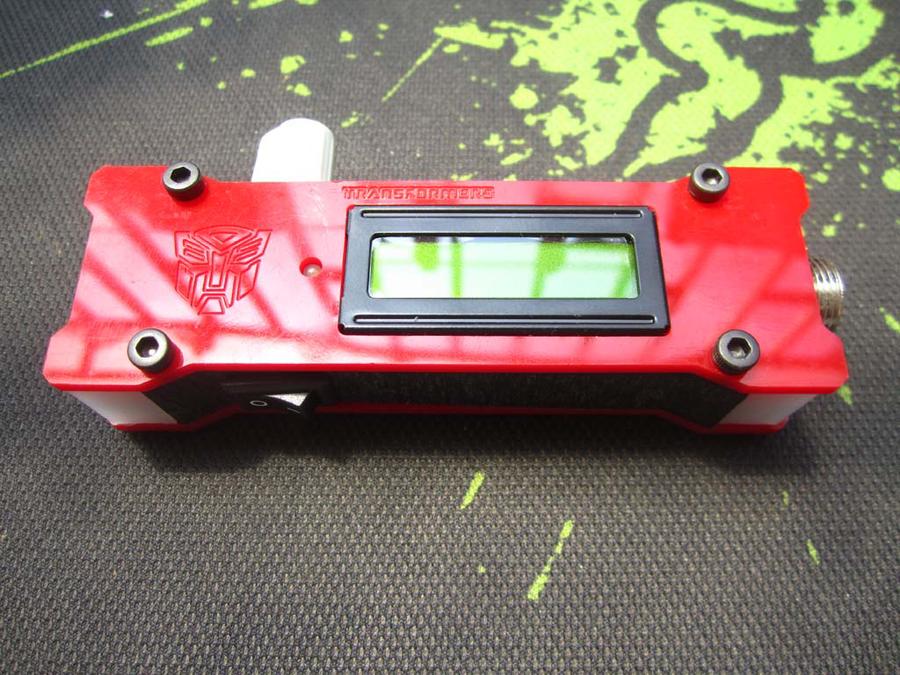

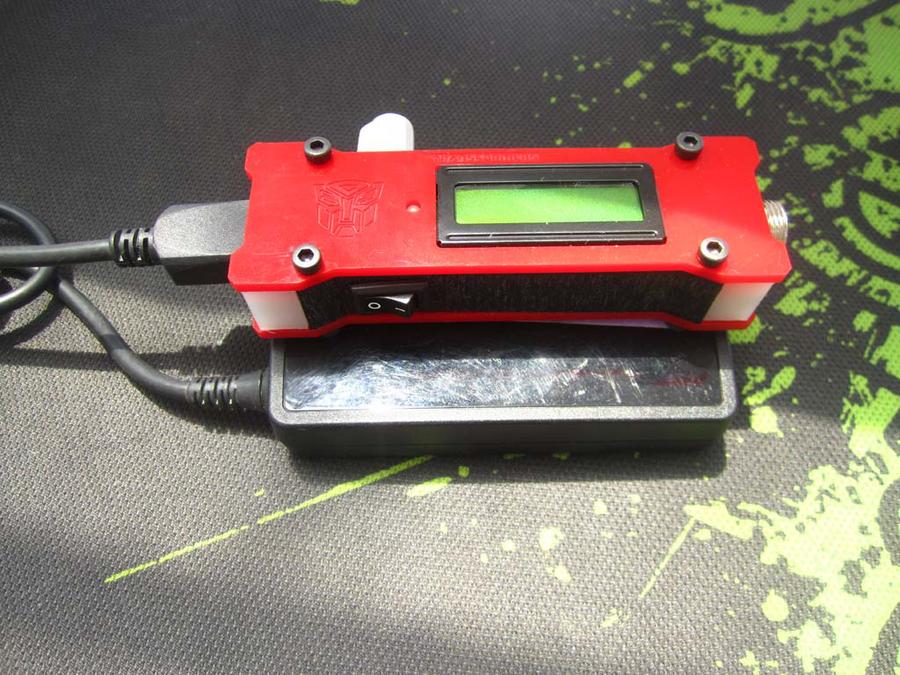

4.默认：两面不刻字，可提供现成图案：上板：变形金刚 博派、狂派图标(免费)；下板：航插线芯定义。（免费）
---------------------------------------------------------
1.快递：韵达，运费10元，稍偏远另议（不经常发快递，与当地韵达沟通后价格）
---------------------------------------------------------------------
附录说明：
1.因接头数量有限型号众多，接头仅作为订购电源的赠品，以电源+外壳订单优先。
原装接头明细： TIP12（5.5X3.3mm带针）X1 ； TIP23X1； TIP32（5.5X1.5mm）X1 ；  TIP41(5.5X2.5mm)X6 ； TIP55（7.5X5.0mm带针）X1（卡尺量的尺寸）。
2.二手电源，存在不可预知性，该转让电源仅作为业余DIY使用，如需插笔记本供电，后果自负！！！每个电源单独编号，发前仅保输出三项（高、低压、90W车灯带载）正常，其余不保。
3.闲散个人，无淘宝店交易方式：先款后货，支付宝收款账户*磊：kingstray@126.com  付款之前请确认单子,收货人信息和地址。付款后备注：一乐ID和支付宝账号。
4.订单格式为（1X9023+TIP03+白金刚+8字线+红上壳或1X9023+TIP12+黑金刚+白上下壳）
5.看订单如需一起订购黑金刚控制板，可集中代购，减少运费。
（本转让电源不以盈利为目的，工作闲余找些乐子，以飨狼友）





补充内容 (2014-7-17 17:10):
套餐1A：电源+外壳（黑、白、黄）+运费=73
套餐1B：电源+外壳（红）+运费=75
套餐2A：电源+外壳（黑、白、黄）+8字线+运费=78
套餐2B：电源+外壳（红）+8字线+运费=80
套餐3：电源+运费=45
套餐4：电源+8字线+运费=50

panqi

不错，自己切的？

qm95533

连接在那里哦

yueximoon

感觉订单方式好复杂，LZ就没有简单点的方式么
