[arduino] arduino: 各种Arduino基础器件的用法图

[复制链接]
lexmi
发表于 2014-8-7 17:07 | 显示全部楼层 |阅读模式
arduino: 各种Arduino基础器件的用法图转载博客



http://blog.chinaunix.net/attachment/201306/17/23381466_1371446938ZShk.png

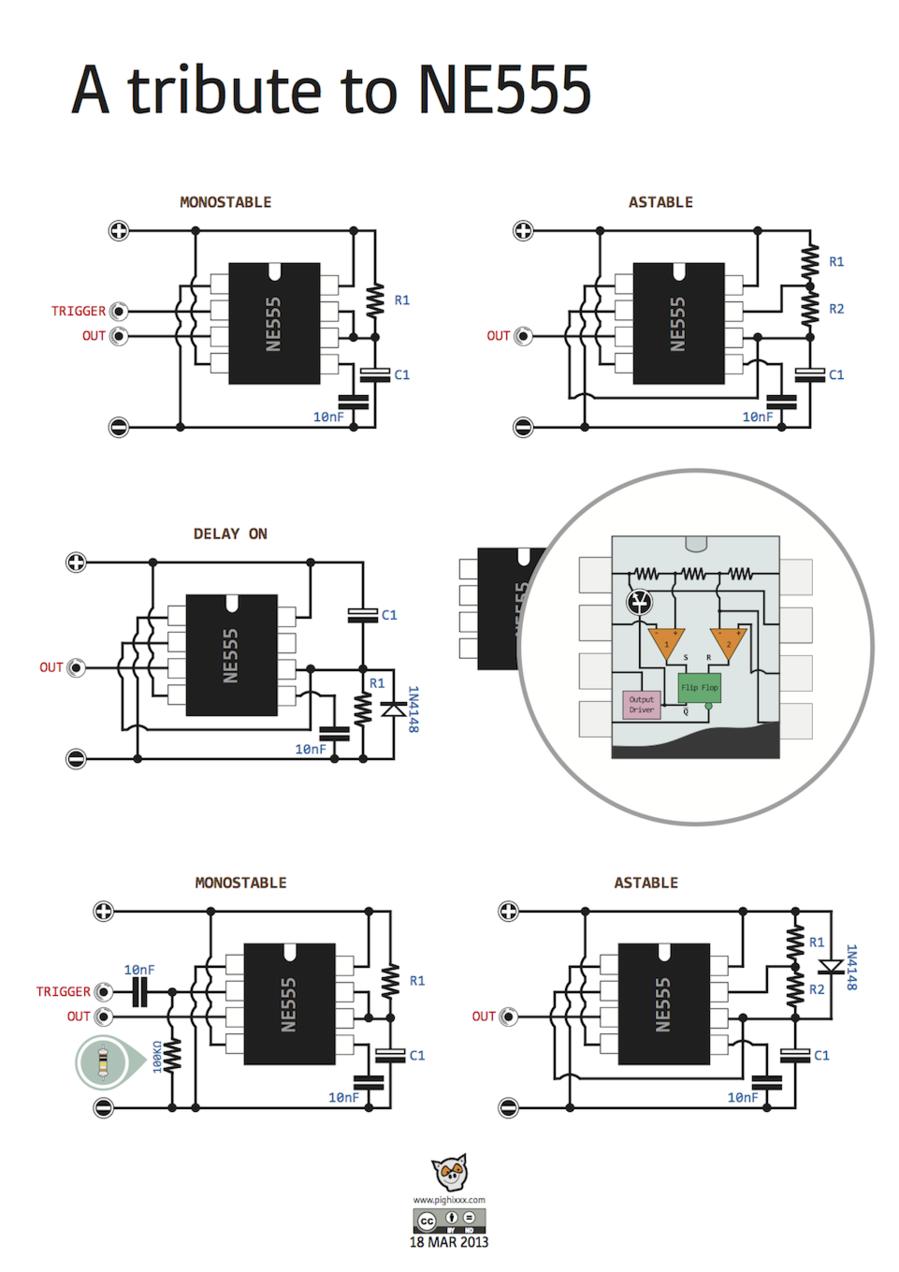

NE555的各种用法


http://blog.chinaunix.net/attachment/201306/17/23381466_1371446941aV2h.png

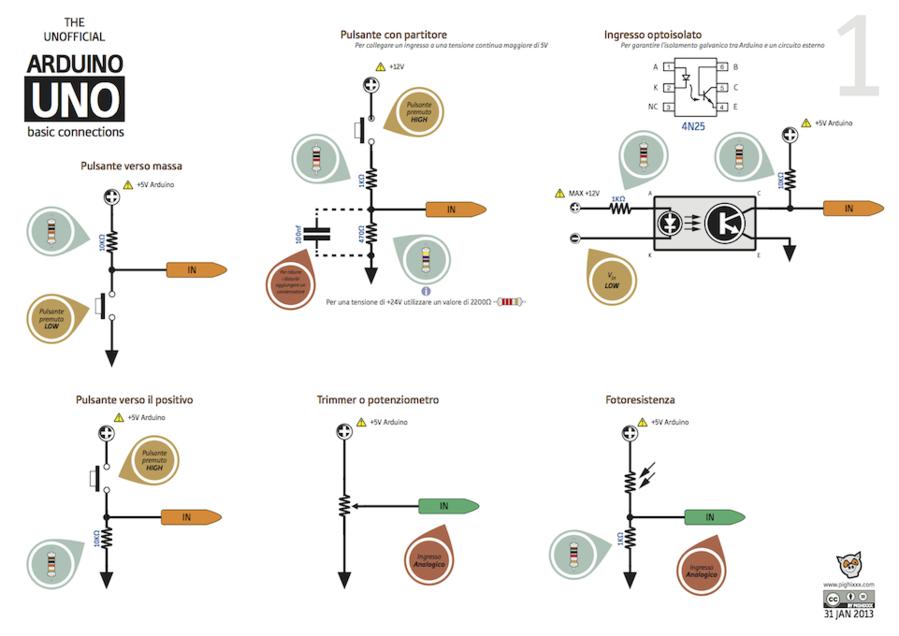

开关、光耦、光敏电阻等的用法

http://blog.chinaunix.net/attachment/201306/17/23381466_1371446942hG5B.png

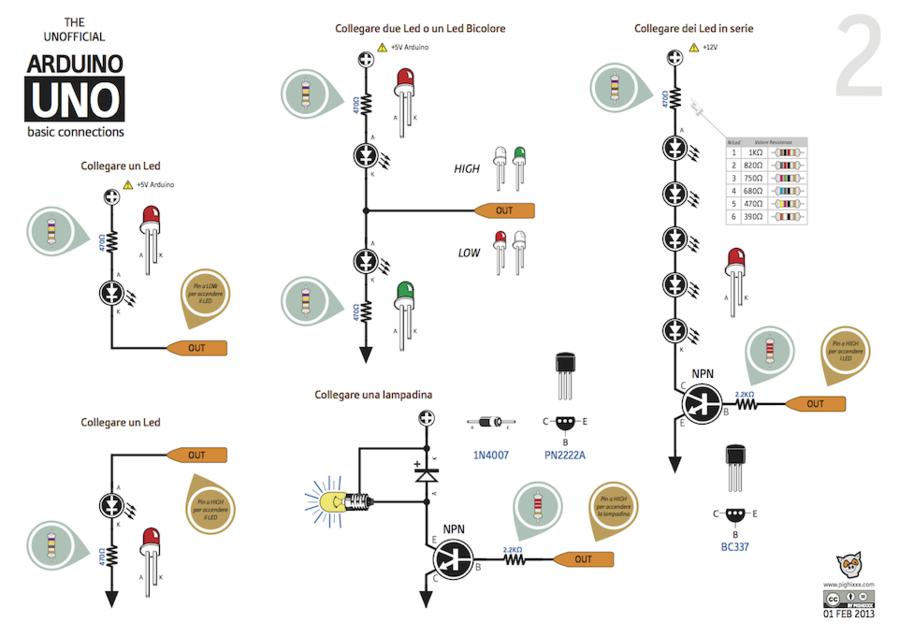

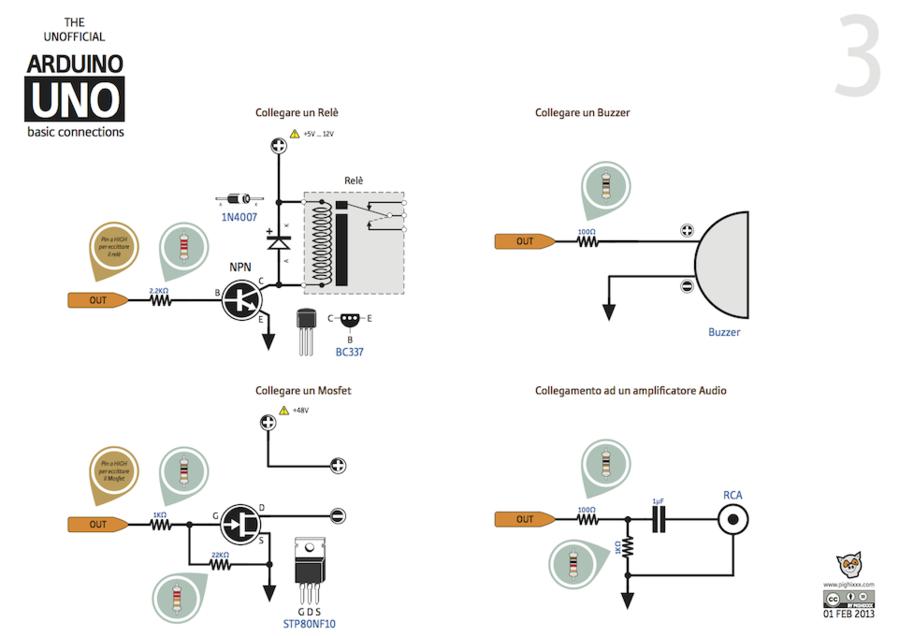

各种LED的用法

http://blog.chinaunix.net/attachment/201306/17/23381466_1371446942FPXu.png

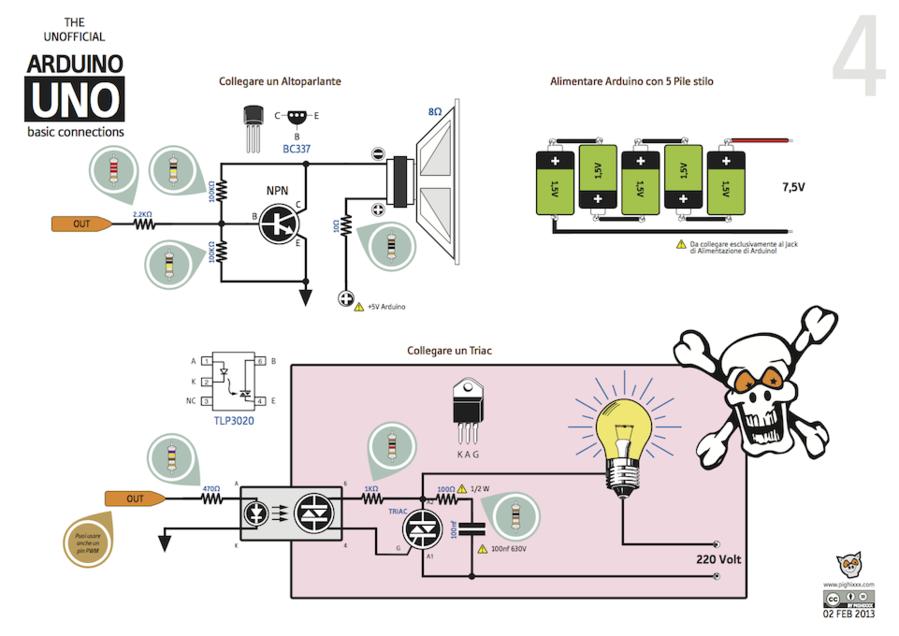

蜂鸣器、继电器、MOS管等的用法

http://blog.chinaunix.net/attachment/201306/17/23381466_1371446943Rt22.png
喇叭、光耦可控硅的用法


http://blog.chinaunix.net/attachment/201306/17/23381466_1371446943jNG4.png

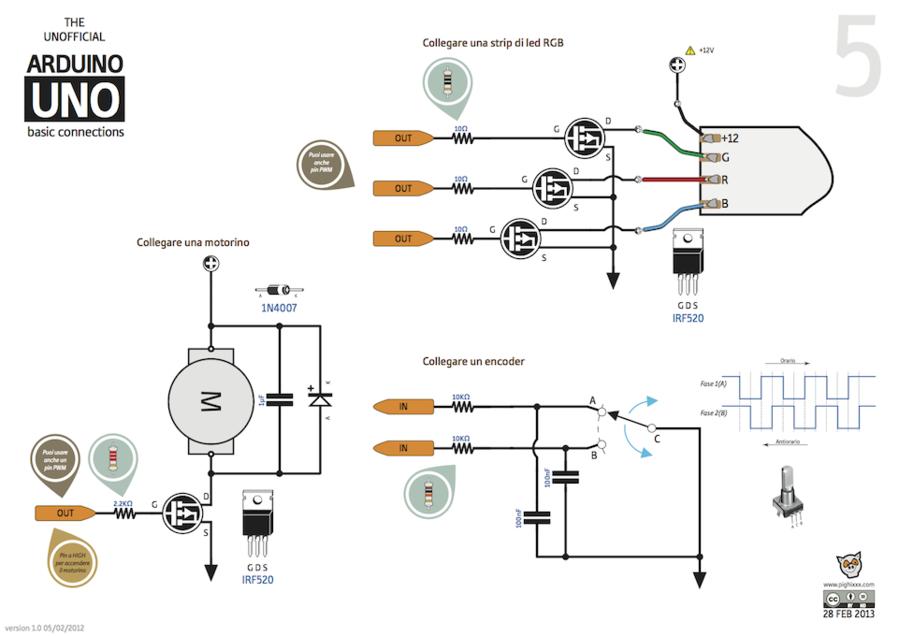

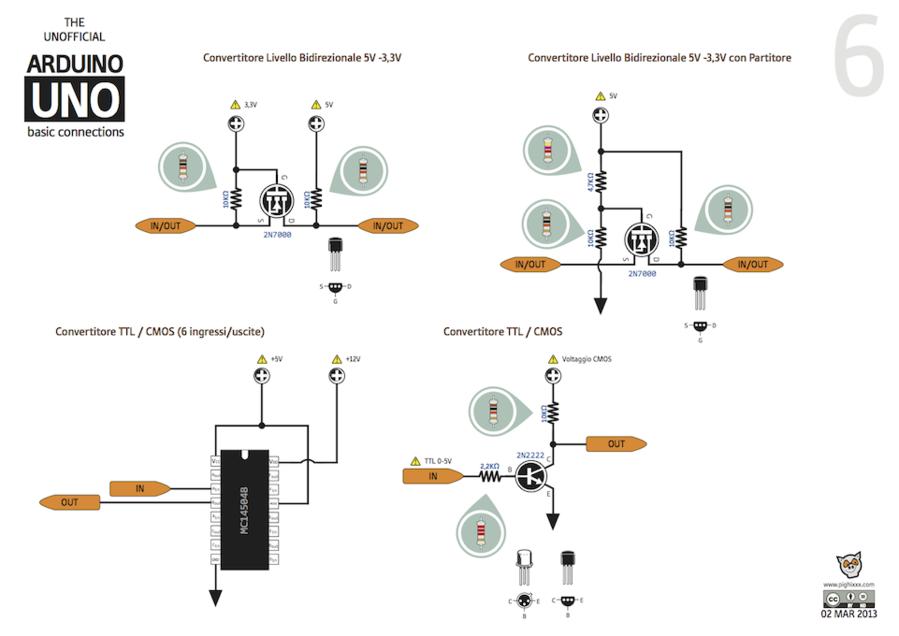

MOS驱动RGB LED、MOS驱动电机、编码器的用法


http://blog.chinaunix.net/attachment/201306/17/23381466_1371446944B2Er.png
各种电平转换用法


http://blog.chinaunix.net/attachment/201306/17/23381466_1371446944GEkl.png

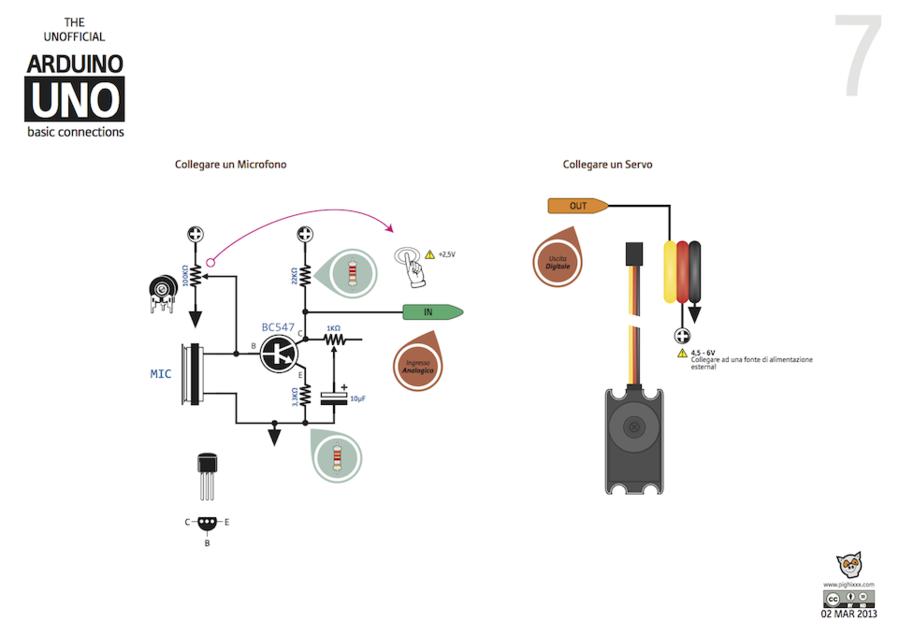

麦克风、舵机的用法


http://blog.chinaunix.net/attachment/201306/17/23381466_137144694483xS.png

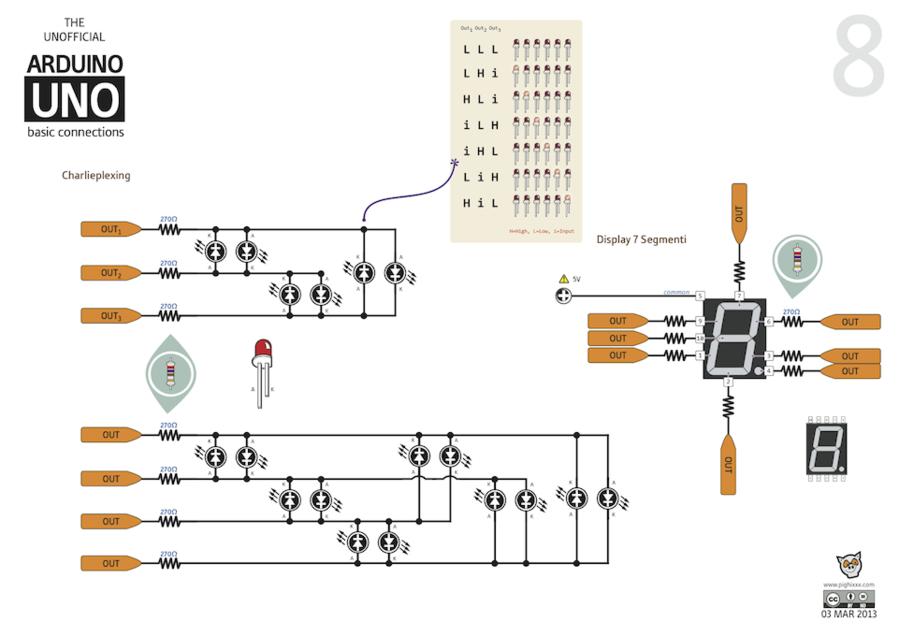

一位数码管的用法


http://blog.chinaunix.net/attachment/201306/17/23381466_1371446945a136.png

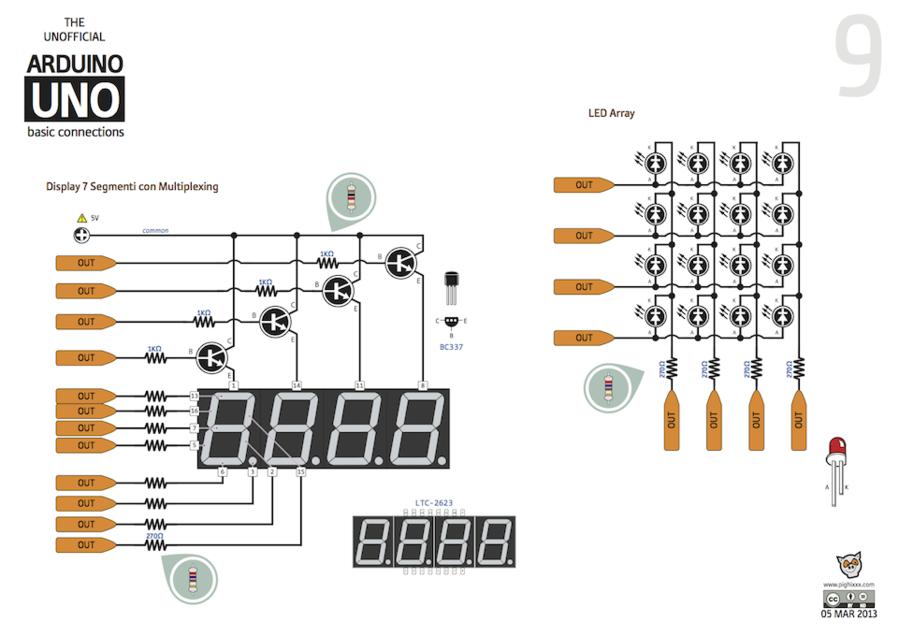

4位数码管的用法


http://blog.chinaunix.net/attachment/201306/17/23381466_1371446945d8qv.png

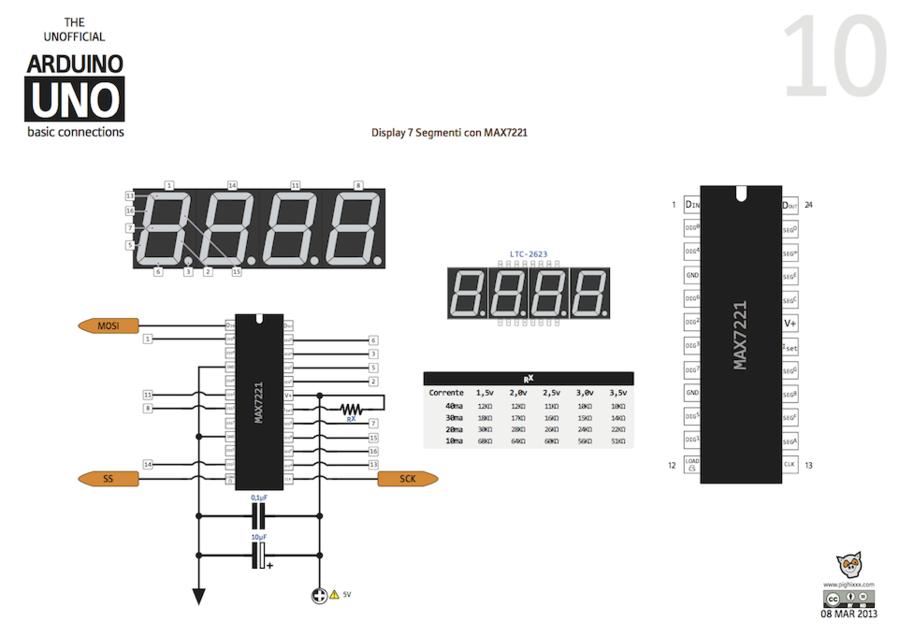

MAX7221驱动4位数码管用法


http://blog.chinaunix.net/attachment/201306/17/23381466_1371446946KlTt.png

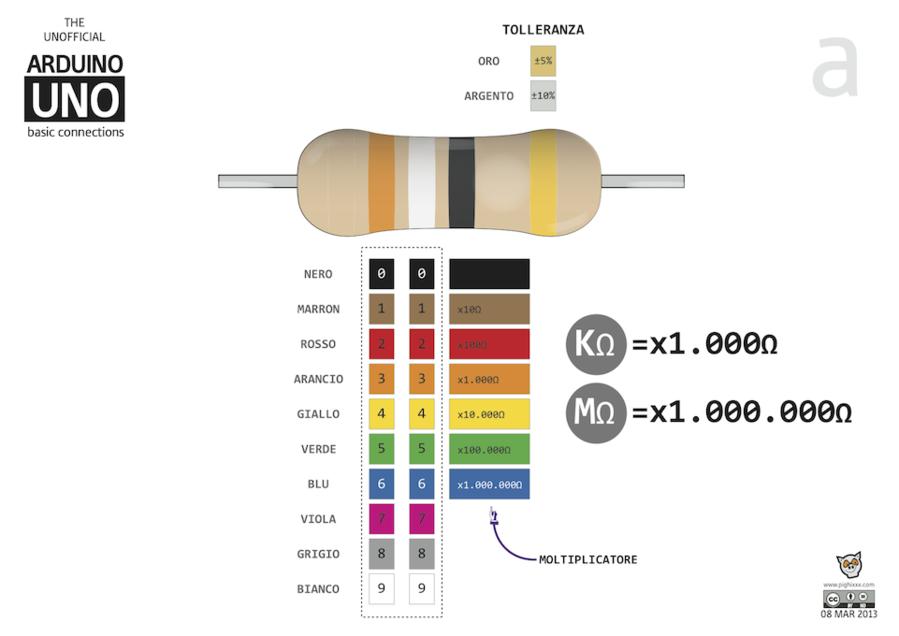

色环电阻读法


http://blog.chinaunix.net/attachment/201306/17/23381466_1371446946O0OG.png

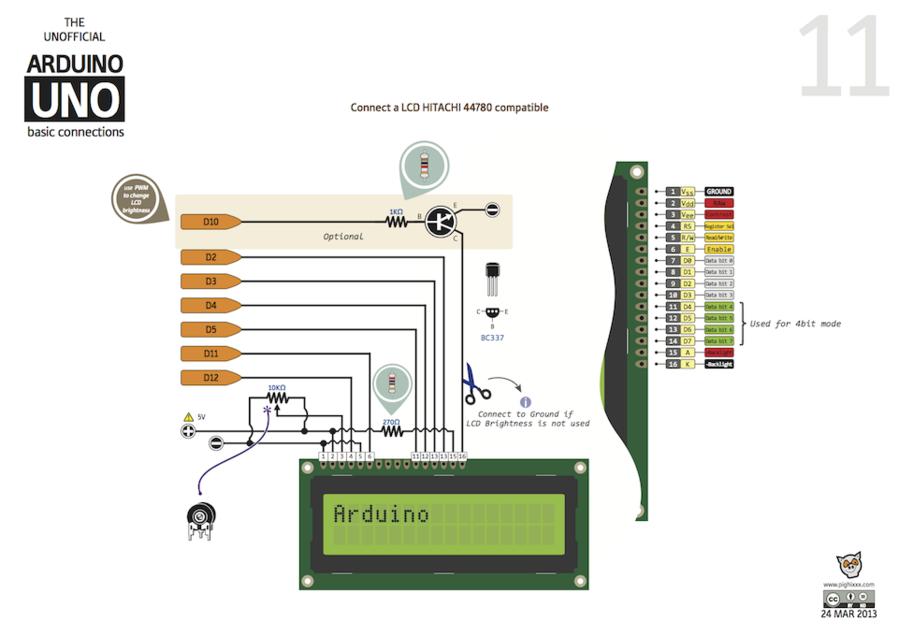

4线1602的用法
http://blog.chinaunix.net/attachment/201306/17/23381466_1371446947dD94.png

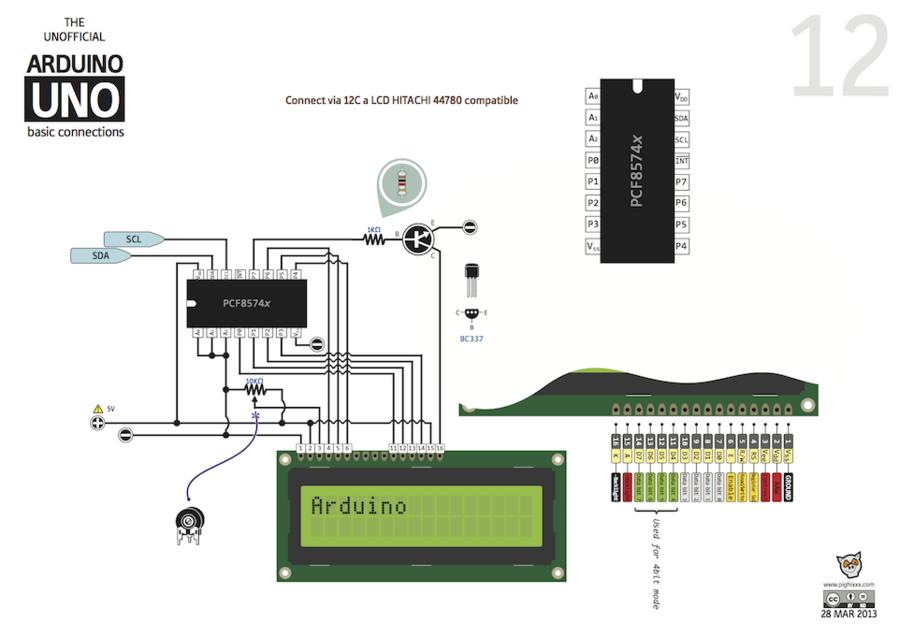

I2C 1602的用法


http://blog.chinaunix.net/attachment/201306/17/23381466_1371446947A1kf.png

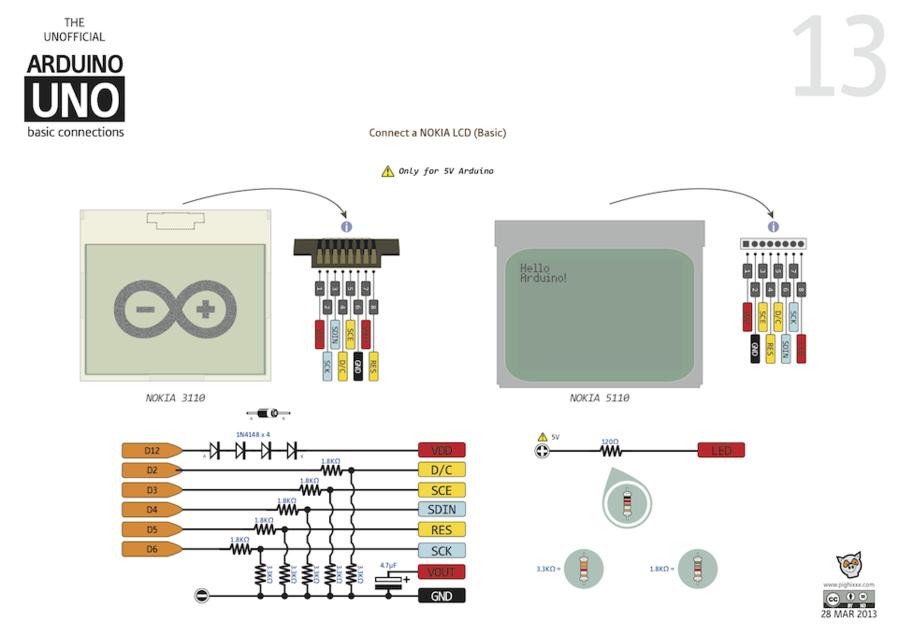

LCD3110、5110用法


http://blog.chinaunix.net/attachment/201306/17/23381466_13714469473Lt4.png

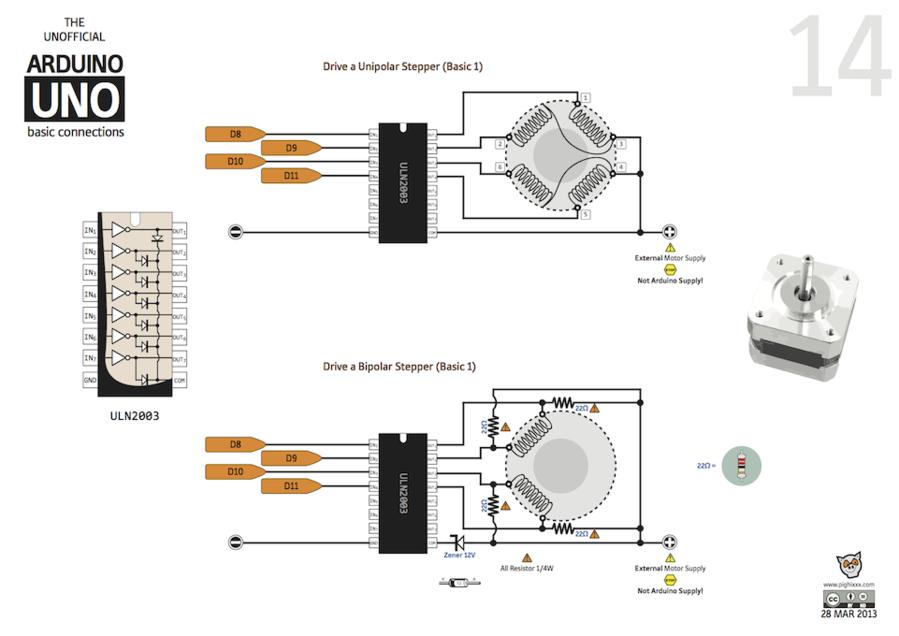

ULN2003驱动步进电机用法


http://blog.chinaunix.net/attachment/201306/17/23381466_13714469482z3K.png

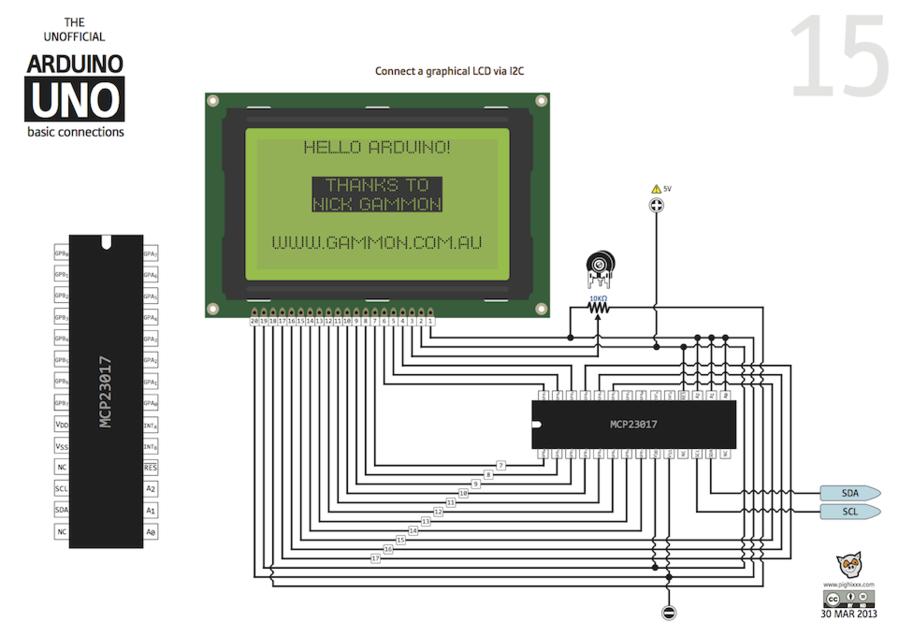

I2C 12864的用法


http://blog.chinaunix.net/attachment/201306/17/23381466_1371446948e8VH.png

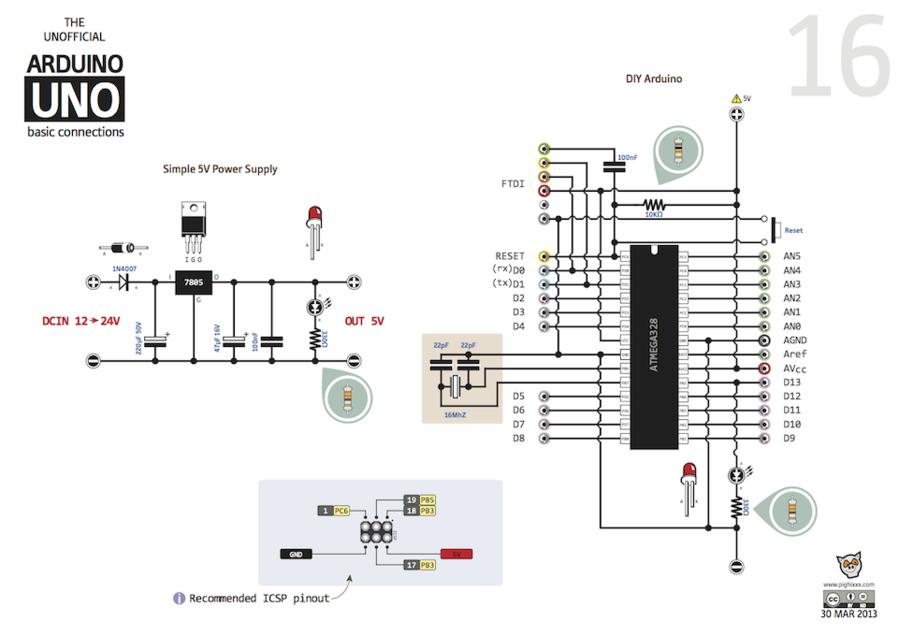

自己制作Arduino最小系统


http://blog.chinaunix.net/attachment/201306/17/23381466_1371446949CB0W.png

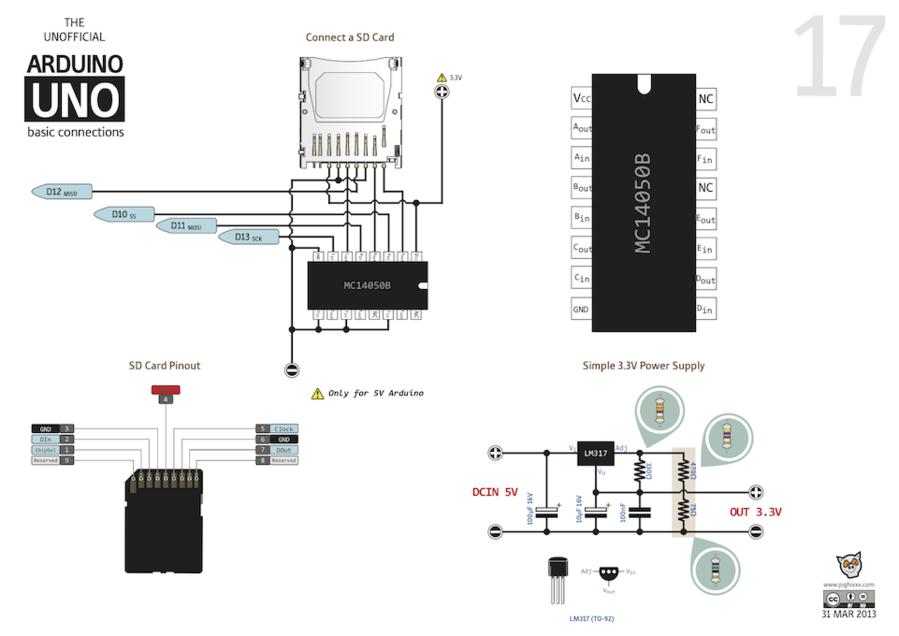

SD卡的用法


http://blog.chinaunix.net/attachment/201306/17/23381466_13714469494CkD.png

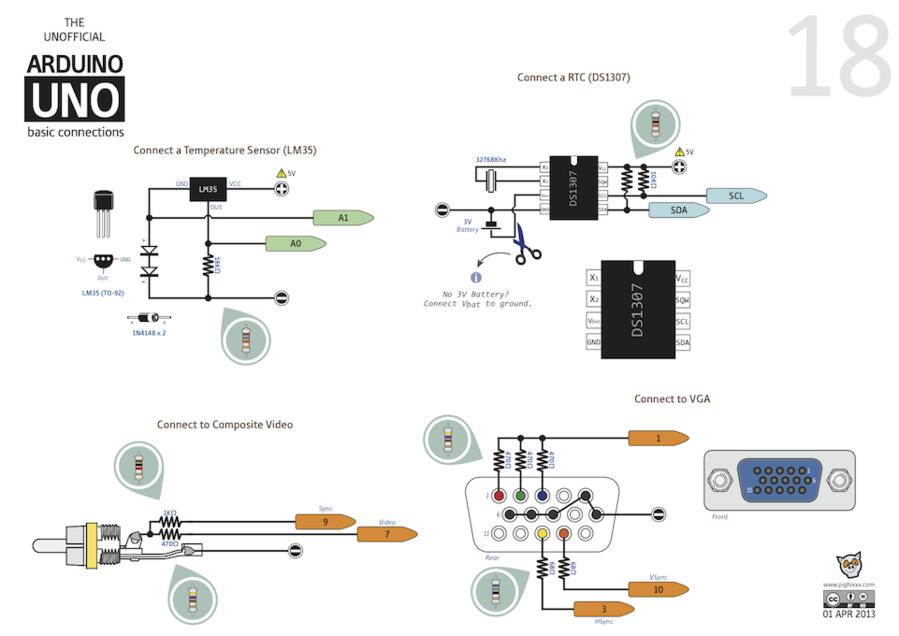

LM35、DS1307、视频输出、VGA输出的用法


http://blog.chinaunix.net/attachment/201306/18/23381466_1371526488L500.jpg
LM358的用法



http://blog.chinaunix.net/attachment/201306/18/23381466_1371526490C9Dl.jpg


瓷片电容的读法


http://blog.chinaunix.net/attachment/201306/18/23381466_1371526490HWVZ.jpg
涤纶电容的读法


http://blog.chinaunix.net/attachment/201306/18/23381466_1371526490Qu27.jpg
矩阵键盘的用法


http://blog.chinaunix.net/attachment/201306/18/23381466_1371526491sB4X.jpg
红外发射、接收的用法


http://blog.chinaunix.net/attachment/201306/18/23381466_1371526491Pkug.jpg
MAX232电平转换的用法


http://blog.chinaunix.net/attachment/201306/18/23381466_1371526491xUUX.jpg
MIDI接口、电阻键盘的用法


http://blog.chinaunix.net/attachment/201306/18/23381466_137152649179p7.jpg
DS18B20、雨量测试的用法


http://blog.chinaunix.net/attachment/201306/18/23381466_1371526492J602.jpg
PS2接口键盘的用法


http://blog.chinaunix.net/attachment/201306/18/23381466_13715264923zLg.jpg
EEPROM的用法


http://blog.chinaunix.net/attachment/201306/18/23381466_1371526492c022.jpg
串口ISP下载的用法


http://blog.chinaunix.net/attachment/201306/18/23381466_13715264930pdb.jpg
端口扩展的用法


http://blog.chinaunix.net/attachment/201306/18/23381466_13715264935D7j.jpg
74HC595的用法


http://blog.chinaunix.net/attachment/201306/18/23381466_1371526493FeQ3.jpg
夏普红外、DAC、数字电阻的用法


http://blog.chinaunix.net/attachment/201306/18/23381466_13715264938F86.jpg
485、DMX的用法


http://blog.chinaunix.net/attachment/201306/18/23381466_1371526494s0Fk.jpg
L298电机驱动芯片的用法


http://blog.chinaunix.net/attachment/201306/18/23381466_1371526494NS25.jpg


http://blog.chinaunix.net/attachment/201306/18/23381466_1371526494kLTc.jpg
L293D电机驱动芯片的用法


12864, 1602, 数码管, 数字, 电阻

点评

lexmi
感谢大大们送的积分  发表于 2014-8-7 21:12

评分

参与人数 7一乐金币 +128 收起 理由
adsnet + 20 赞一个!
g54188 + 20 很给力!
juncheng + 20
Siagfried + 20 画得真好看
littlebadbay + 8 把图片都搬过来吧，防止链接失效
社建电子 + 20 赞一个!
freesl + 20 很给力!

查看全部评分

打赏
回复

举报

静夜思月晖
发表于 2014-8-7 17:28 | 显示全部楼层
不错，形象生动啊
打赏
回复 支持 反对

举报

sjtx1971
发表于 2014-8-7 17:43 | 显示全部楼层
收藏备用，多谢楼主
打赏
回复 支持 反对

举报

yzhhaa
发表于 2014-8-7 19:46 | 显示全部楼层
收藏备用，多谢楼主
打赏
回复 支持 反对

举报

sdf15937
发表于 2014-8-7 20:47 | 显示全部楼层
本帖最后由 sdf15937 于 2014-8-7 21:26 编辑

http://blog.chinaunix.net/attachment/201306/17/23381466_1371446938ZShk.png
NE555的各种用法


http://blog.chinaunix.net/attachment/201306/17/23381466_1371446941aV2h.png
开关、光耦、光敏电阻等的用法

http://blog.chinaunix.net/attachment/201306/17/23381466_1371446942hG5B.png
各种LED的用法

http://blog.chinaunix.net/attachment/201306/17/23381466_1371446942FPXu.png
蜂鸣器、继电器、MOS管等的用法

http://blog.chinaunix.net/attachment/201306/17/23381466_1371446943Rt22.png
喇叭、光耦可控硅的用法


http://blog.chinaunix.net/attachment/201306/17/23381466_1371446943jNG4.png
MOS驱动RGB LED、MOS驱动电机、编码器的用法


http://blog.chinaunix.net/attachment/201306/17/23381466_1371446944B2Er.png
各种电平转换用法


http://blog.chinaunix.net/attachment/201306/17/23381466_1371446944GEkl.png
麦克风、舵机的用法


http://blog.chinaunix.net/attachment/201306/17/23381466_137144694483xS.png
一位数码管的用法


http://blog.chinaunix.net/attachment/201306/17/23381466_1371446945a136.png
4位数码管的用法


http://blog.chinaunix.net/attachment/201306/17/23381466_1371446945d8qv.png
MAX7221驱动4位数码管用法


http://blog.chinaunix.net/attachment/201306/17/23381466_1371446946KlTt.png
色环电阻读法


http://blog.chinaunix.net/attachment/201306/17/23381466_1371446946O0OG.png
4线1602的用法
http://blog.chinaunix.net/attachment/201306/17/23381466_1371446947dD94.png
I2C 1602的用法


http://blog.chinaunix.net/attachment/201306/17/23381466_1371446947A1kf.png
LCD3110、5110用法


http://blog.chinaunix.net/attachment/201306/17/23381466_13714469473Lt4.png
ULN2003驱动步进电机用法


http://blog.chinaunix.net/attachment/201306/17/23381466_13714469482z3K.png
I2C 12864的用法


http://blog.chinaunix.net/attachment/201306/17/23381466_1371446948e8VH.png
自己制作Arduino最小系统


http://blog.chinaunix.net/attachment/201306/17/23381466_1371446949CB0W.png
SD卡的用法


http://blog.chinaunix.net/attachment/201306/17/23381466_13714469494CkD.png

LM35、DS1307、视频输出、VGA输出的用法


http://blog.chinaunix.net/attachment/201306/18/23381466_1371526488L500.jpg
LM358的用法



http://blog.chinaunix.net/attachment/201306/18/23381466_1371526490C9Dl.jpg


瓷片电容的读法


http://blog.chinaunix.net/attachment/201306/18/23381466_1371526490HWVZ.jpg
涤纶电容的读法


http://blog.chinaunix.net/attachment/201306/18/23381466_1371526490Qu27.jpg
矩阵键盘的用法


http://blog.chinaunix.net/attachment/201306/18/23381466_1371526491sB4X.jpg
红外发射、接收的用法


http://blog.chinaunix.net/attachment/201306/18/23381466_1371526491Pkug.jpg
MAX232电平转换的用法


http://blog.chinaunix.net/attachment/201306/18/23381466_1371526491xUUX.jpg
MIDI接口、电阻键盘的用法


http://blog.chinaunix.net/attachment/201306/18/23381466_137152649179p7.jpg
DS18B20、雨量测试的用法


http://blog.chinaunix.net/attachment/201306/18/23381466_1371526492J602.jpg
PS2接口键盘的用法


http://blog.chinaunix.net/attachment/201306/18/23381466_13715264923zLg.jpg
EEPROM的用法


http://blog.chinaunix.net/attachment/201306/18/23381466_1371526492c022.jpg
串口ISP下载的用法


http://blog.chinaunix.net/attachment/201306/18/23381466_13715264930pdb.jpg
端口扩展的用法


http://blog.chinaunix.net/attachment/201306/18/23381466_13715264935D7j.jpg
74HC595的用法


http://blog.chinaunix.net/attachment/201306/18/23381466_1371526493FeQ3.jpg
夏普红外、DAC、数字电阻的用法


http://blog.chinaunix.net/attachment/201306/18/23381466_13715264938F86.jpg
485、DMX的用法


http://blog.chinaunix.net/attachment/201306/18/23381466_1371526494s0Fk.jpg
L298电机驱动芯片的用法


http://blog.chinaunix.net/attachment/201306/18/23381466_1371526494NS25.jpg


http://blog.chinaunix.net/attachment/201306/18/23381466_1371526494kLTc.jpg
L293D电机驱动芯片的用法

打赏
回复 支持 反对

举报

lexmi
 楼主| 发表于 2014-8-7 21:11 | 显示全部楼层
感谢各位大大送的积分
打赏
回复 支持 反对

举报

littlebadbay
发表于 2014-8-7 21:23 | 显示全部楼层
lexmi 发表于 2014-8-7 21:11
感谢各位大大送的积分



NE555的各种用法
开关、光耦、光敏电阻等的用法
各种LED的用法
蜂鸣器、继电器、MOS管等的用法
喇叭、光耦可控硅的用法

MOS驱动RGB LED、MOS驱动电机、编码器的用法
各种电平转换用法
麦克风、舵机的用法
一位数码管的用法
4位数码管的用法
MAX7221驱动4位数码管用法
4线1602的用法
I2C 1602用法
LCD3110、5110用法
ULN2003驱动步进电机用法
I2C 12864的用法
自己制作Arduino最小系统
SD卡的用法
LM35、DS1307、视频输出、VGA输出的用法
色环电阻读法


这样转帖，不会丢链接
打赏
回复 支持 反对

举报

lexmi
 楼主| 发表于 2014-8-7 21:41 | 显示全部楼层
有高清pdf
打赏
回复

举报

fsss007
发表于 2014-8-7 22:38 | 显示全部楼层
很好，不得不留言。顶楼主
打赏
回复 支持 反对

举报

zyh555
发表于 2014-8-7 22:57 | 显示全部楼层
确实是太棒了，国外的教学就是详细！
打赏
回复 支持 反对

举报
