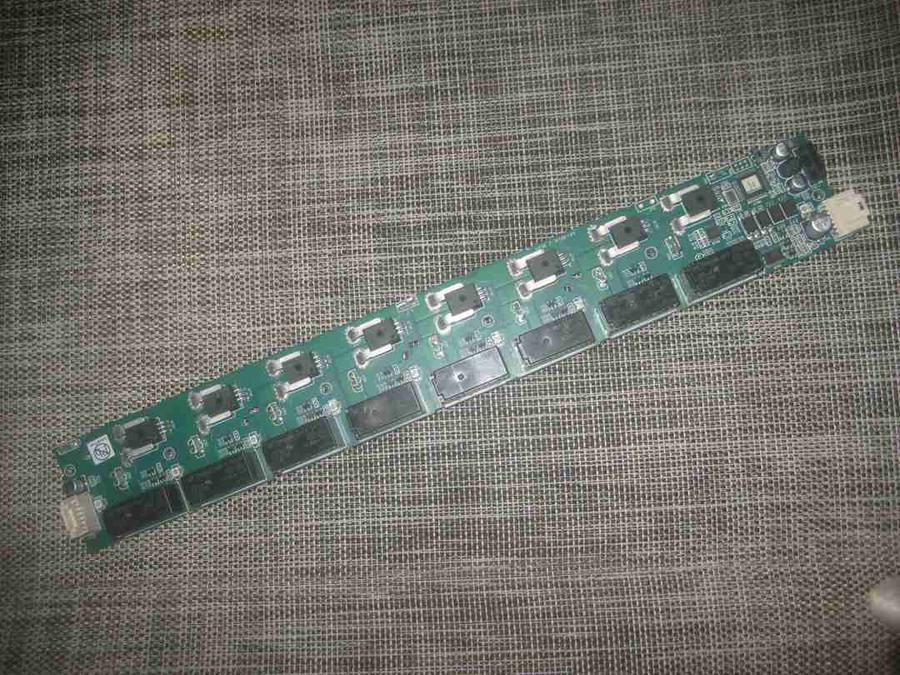

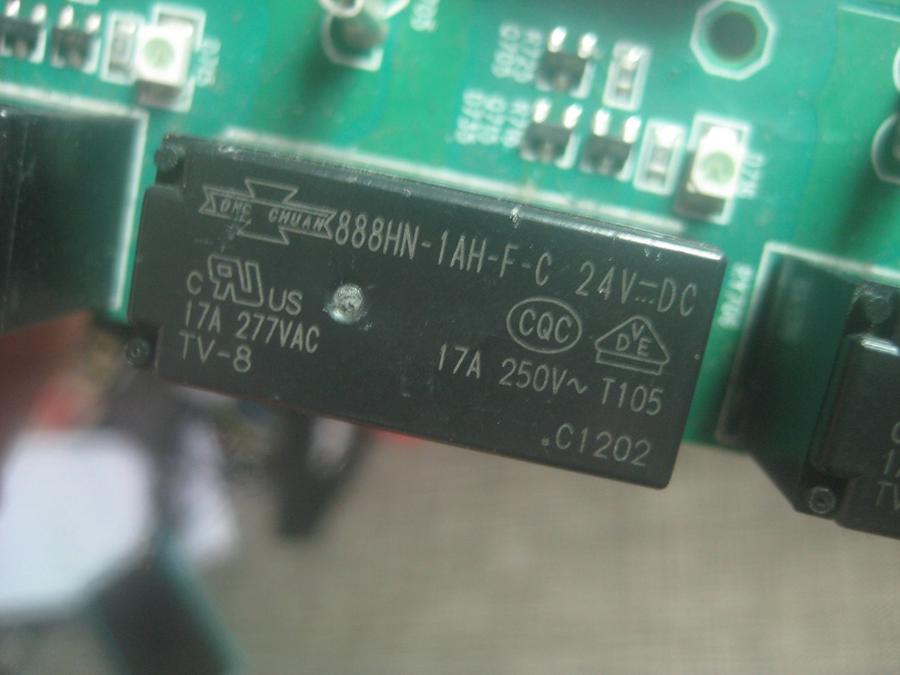

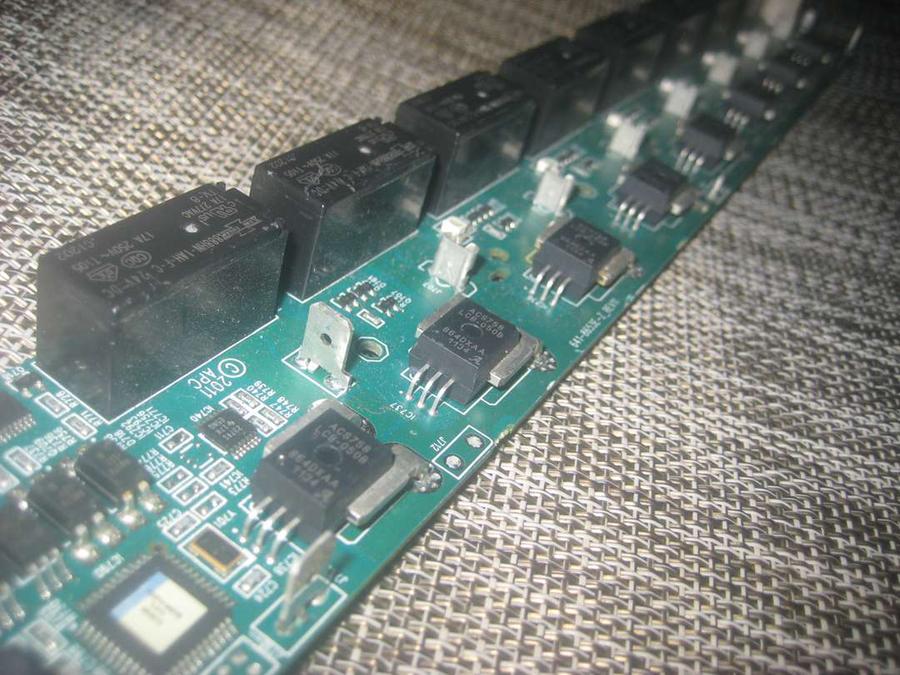

Allegro ACS758LCB-050U-PFF-T 霍尔元件电流传感器带板带继电器，一条8个

968201 · 发表于 2014-9-29 09:50

全新PDU上拆机，一条100元，110包邮广东邻省汇通，有9条

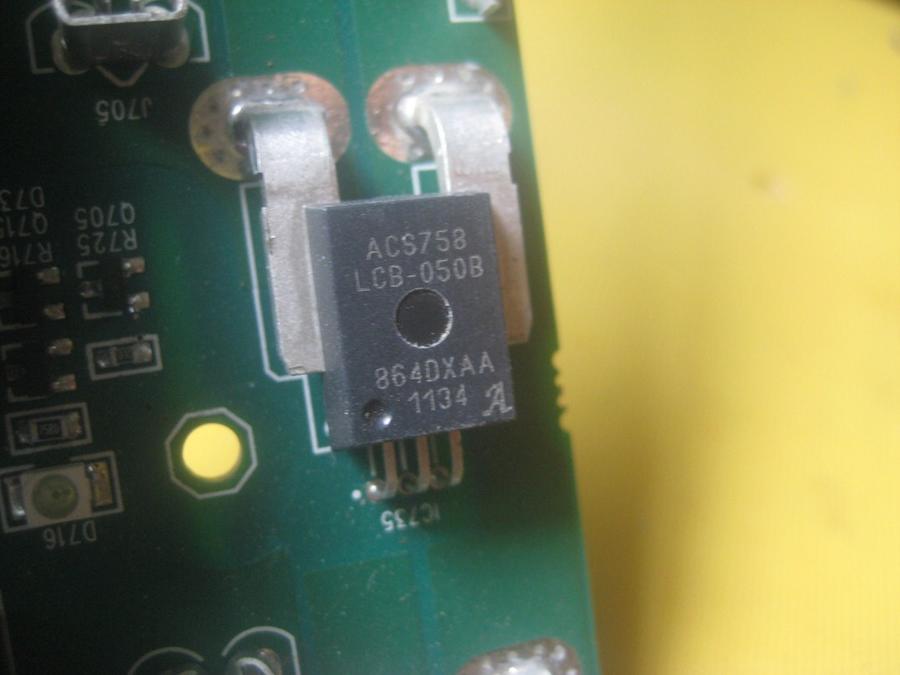

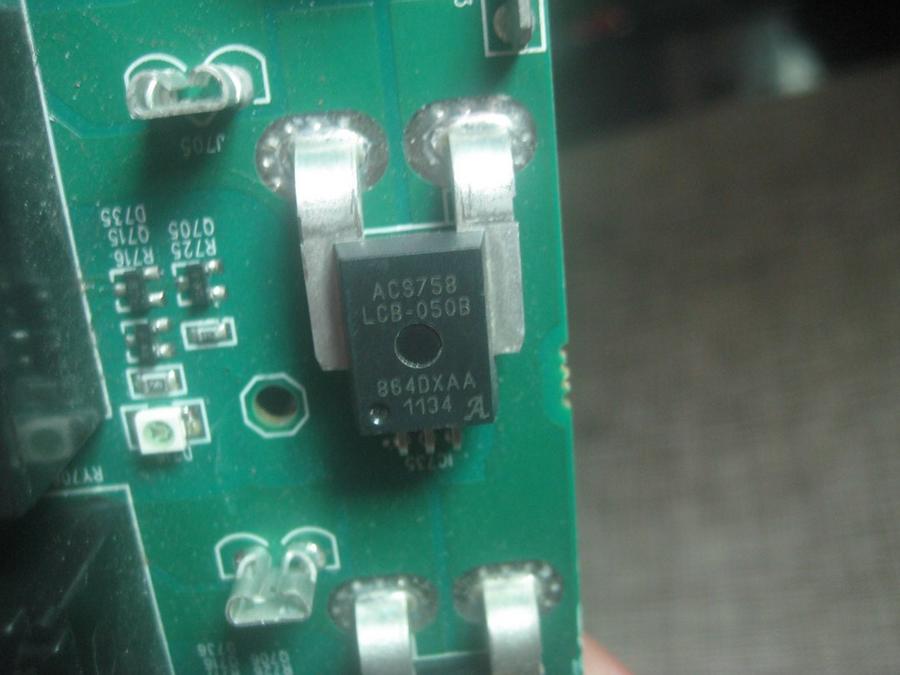

电流传感器型号：ACS758LCB-050B,内带100 μΩ internal conductor resistance；

工作电压：3.3-5.5V;0 Q$ r4 R. y/ y8 ^8 k2 Q S
线性度：40mV/A;

可检测电流(AC 或DC)范围：－50～50A;" @ N6 V: s0 `& t1 l
PCB尺寸：31mm*49mm；
" @! K. N9 F; V* N7 Z, c" Q' U. k输出电压公式：Vout1=VCC/2+（0.04V*Ia）可知OU1输出电压范围是VCC/2+2V,OU2是OU1经过电压跟随器缓冲输出的。8 d7 _0 \: y' H3 Q+ H/ @
工作温度：－40～125°C
( E( H5 A1 D( F) q# n/ i, Y1 a应用场合：电力设备电流检测辅助模块，接线方便，助你项目开发进展顺利。

PDF介绍：http://www.ic37.com/ALLEGRO/ACS75_datasheet_7841725/ACS75_datasheet.html

功能及优点：

通过专利放大器和滤波器设计工艺实现行业领先的噪音性能
集成屏蔽可大幅减少因 dV/dt 信号导致电流导体至晶片的电容耦合，并可防止高端、高电压应用中的偏置漂移。
通过过温增益和偏置修正实现总输出误差减少
小型封装尺寸，安装简便
高可靠性的单片霍尔 IC
超低功率损耗：100 μΩ 内部传导电阻
绝缘设计可实现高电压系统中经济实惠的高端电流感测
3.0 至 5.5 V, 单电源操作
120 kHz 典型带宽
3 μs 输出上升时间，对应步进输入电流
输出电压与交流或直流电流成比例
出厂时精确度校准
极稳定的输出偏置电压
近零的磁滞) \; z; g' p, f1 ]

描述：

Allegro® ACS758 电流传感器 IC 系列可为交流或直流电流感测提供经济实惠且精确的解决方案。典型应用包括电动机控制、载荷检测和管理、电源和直流至直流转换器控制、逆变器控制和过电流故障检测。

该器件由一个精确、低偏移的线性霍尔传感器电路组成，且其铜制的电流路径靠近晶片。通过该铜制电流路径施加的电流能够生成可被集?苫舳? IC 感应并转化为成比例电压的磁场。通过将磁性信号靠近霍尔传感器，实现器件精确度优化。精确的、成比例输出电压由稳定斩波型低偏置 BiCMOS 霍尔 IC 提供，该 IC 出厂时已进行精确度编程。

Allegro 独有的集成屏幕技术提供的对电流导体 dV/dt 信号和杂散电场的高耐受力，确保高端、高电压应用中的低输出电压纹波和低偏置漂移。

当通过用作电流感测通路之主要铜传导通路（从端子 4 到端子 5）的电流不断上升时，器件的输出具有正斜率 (>VCC/2) 。该传导通路的内电阻通常是 100 μΩ，具有较低的功率损耗。

铜线的厚度允许器件在高过电流条件下运行。传导通路的接线端与传感器引脚（引脚 1 到 3）电气绝缘。这样，ACS758 传感器 IC 系列可用于那些要求电气绝缘却未使用光电绝缘器或其它昂贵绝缘技术的应用。

器件在出厂装运前已完全校准。ACS758 系列是无铅产品。所有的引脚均镀以 100% 雾锡，封装内无任何铅存在。大量规引脚框是以无氧铜制造。

4 U4 G$ T" L- N- \5 ], ^

" M/ m3 Y( `( d. t+ A

: y8 F: Y* y' ?) U3 x& I+ P

6 w: P) I' i3 U" i

9 T3 f) L: O A' a

下面的是淘宝上搜的，有人做成成品的

{) k9 p4 ~4 k

T2V0uLXp0aXXXXXXXX_!!99368081.jpg 5 g2 R5 @5 t* K! ?

: T, `( p, l, A$ _6 I1 f* N+ j

% e. A0 [( f1 [9 B1 g8 @

' e! m4 S% C/ Q4 P

* F! q; ^% H" s; p- T

fgtzjl · 发表于 2014-9-29 10:36

看成8元一条了
这种电流传感器小电流时精度很差的DIY的用处不大，个人观点

我有好多100A/150A穿孔式的。。。
20/30A的贴片的也好多。。。。

llssr · 发表于 2014-9-29 11:21

fgtzjl 发表于 2014-9-29 10:36
+ F, o+ ~; i O* C3 J! N看成8元一条了
) m4 a7 t w0 E! U这种电流传感器小电流时精度很差的DIY的用处不大，个人观点
+ q+ F1 L$ d2 i6 p& N4 F我有好多100A/150A穿孔 ...

是这样的，之前用ACS712，nnd，还和方向有关，受磁场影响

968201 · 发表于 2014-9-29 12:31

已经出了5条

968201 · 发表于 2014-9-29 15:08

还有两条！还有两条！

968201 · 发表于 2014-9-29 15:57

封贴
