[时钟DIY] 抽空画了个时钟

  [复制链接]

钻石会员

Rank: 7Rank: 7Rank: 7

主题
129
帖子
2539
一乐金币
10046
精华
0
阅读权限
50
注册时间
2013-12-4
最后登录
2020-7-4
发表于 2014-11-4 09:40 | 显示全部楼层 |阅读模式
本帖最后由 8055 于 2014-11-8 20:54 编辑

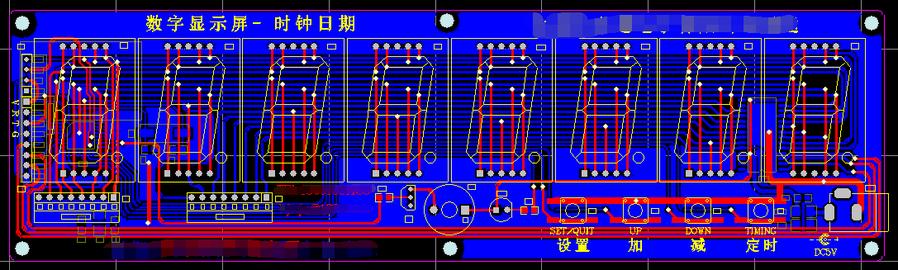

采用共阳高亮翠绿1寸数码管,TM1638驱动,8级亮度调节,单片机STC12C5608(LQFP32),所有段和位引出,TM1638通讯口引出,只焊接数码管就是一个8位大的扫描笔段模块,再继续焊上TM1638就是一个8位数码管显示模块,再焊上单片机,就可以做一个时钟(晶体11.0592MHz),再接上实时种模块就是一个不怕掉电的时钟,4个按键,一个蜂鸣器,一个LED指示灯,一个DC5.5插座。尺寸20.8厘米长,高6厘米。


有用得上的朋友来吧,由于电路板没有做回来,没有调试,不保证线路正确。
PCB文件下载(99se编辑):

游客,如果您要查看本帖隐藏内容请回复


回复一下吧,赚个人气~

2014-11-08补充:

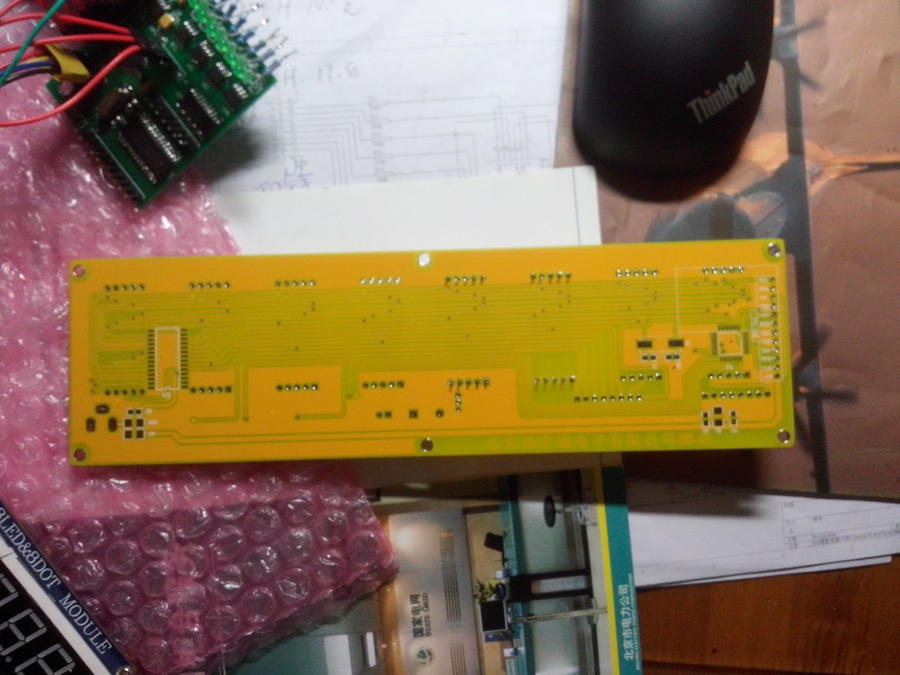

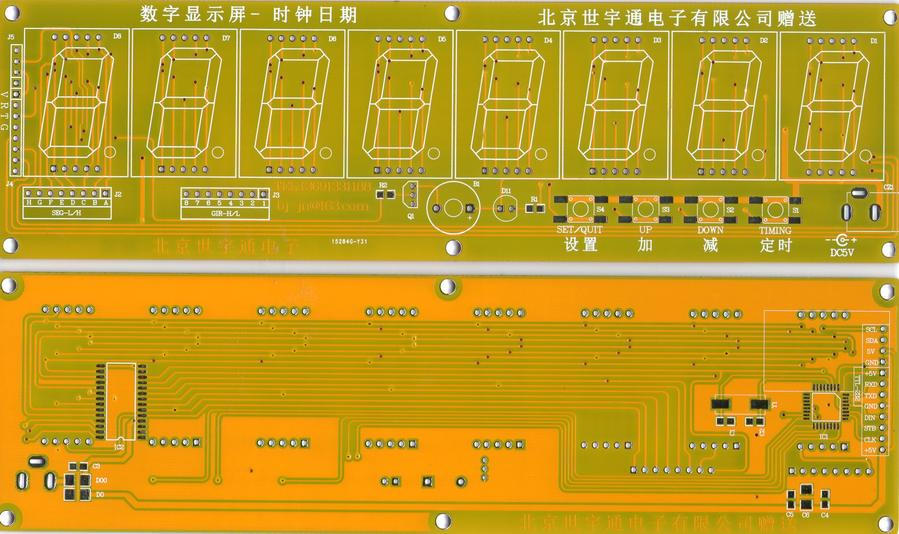

PCB回来了,看看吧,还算顺眼~


评分

参与人数 1一乐金币 +5 收起 理由
DIY + 5 淡定

查看全部评分

钻石会员

Rank: 7Rank: 7Rank: 7

主题
23
帖子
921
一乐金币
5712
精华
0
阅读权限
50
注册时间
2013-3-7
最后登录
2020-6-7
发表于 2014-11-4 09:46 | 显示全部楼层
前排帮顶

钻石会员

Rank: 7Rank: 7Rank: 7

主题
129
帖子
2539
一乐金币
10046
精华
0
阅读权限
50
注册时间
2013-12-4
最后登录
2020-7-4
 楼主| 发表于 2014-11-4 10:29 | 显示全部楼层
本帖最后由 8055 于 2014-11-8 19:00 编辑

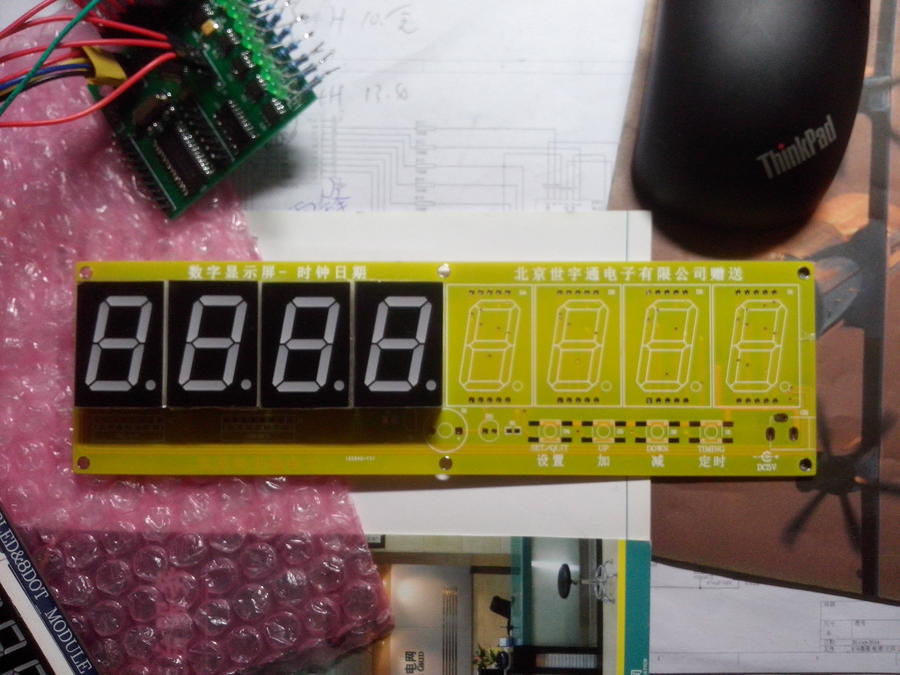

放实物图片。 C360_2014-11-08-18-55-20.jpg
