论坛定制M8电源和电子负载外壳预购开始了！

Siagfried · 发表于 2014-11-21 18:07

好吧，我对细节比较了解，来向大家详细说明一下。
这套铁壳是我针对网上铝壳小贵、铁壳还停留在20年前样式的遗憾，结合了一些坛友的意见设计并找rock兄定制的，以方便大家DIY手工制作各种仪表箱、功放箱等。

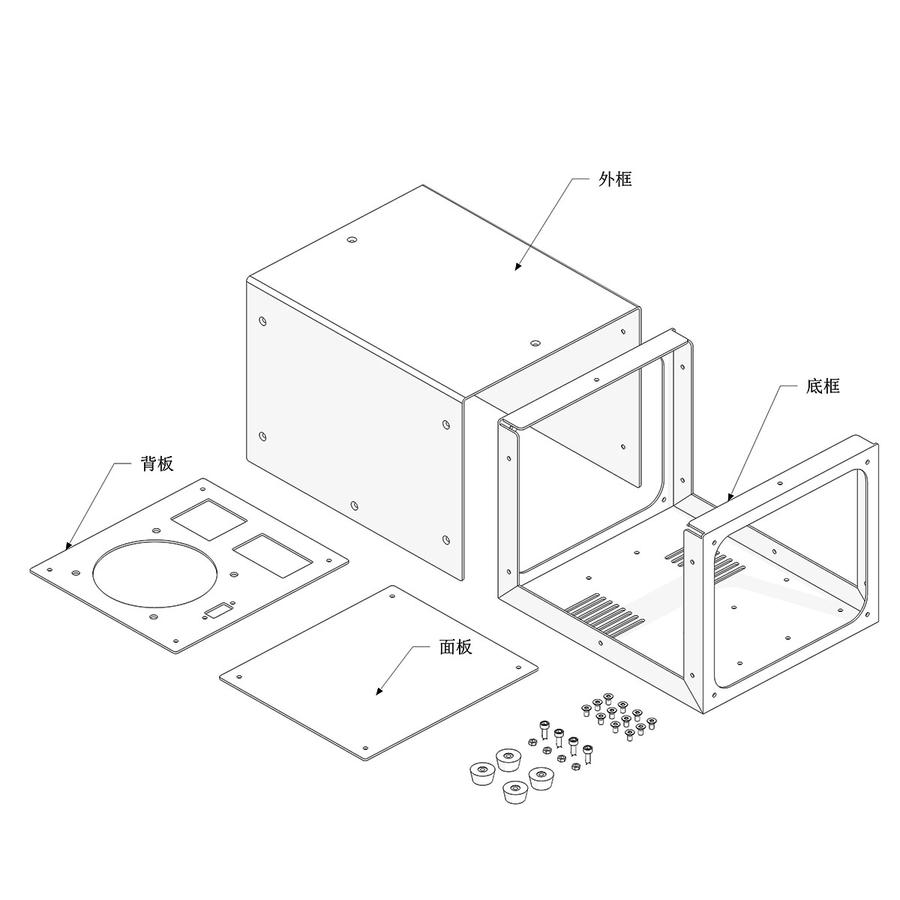

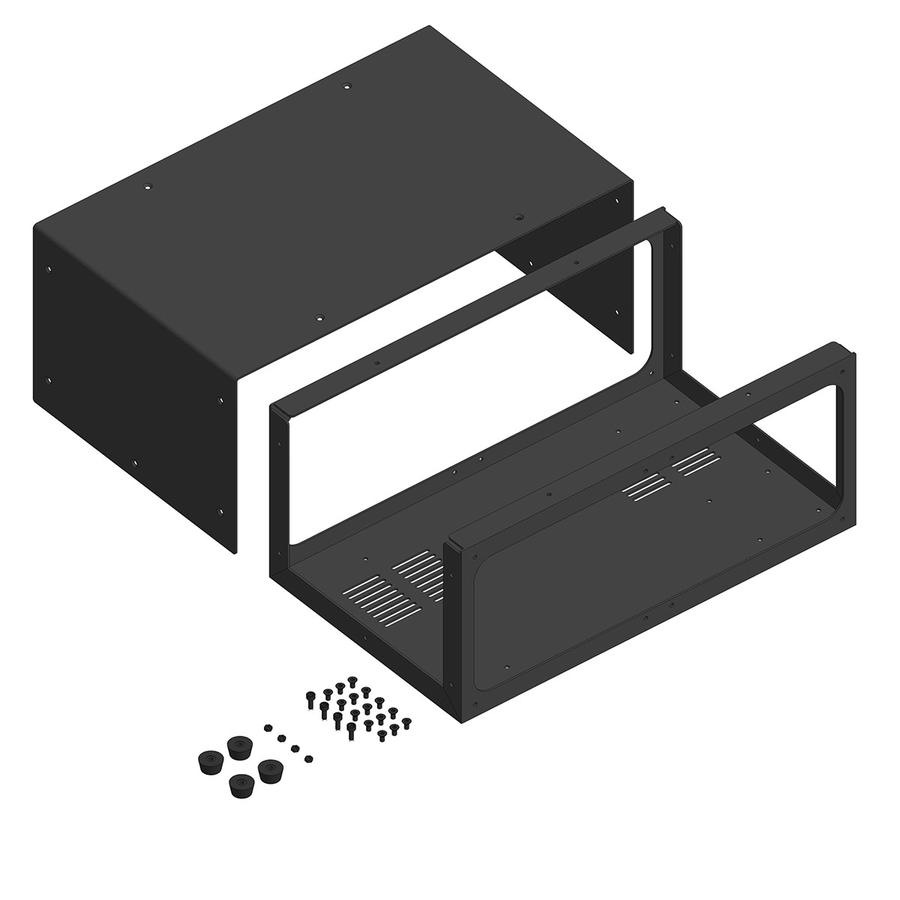

由于其最重要的宗旨是易于DIY及重复使用，所以采用了壳体和面板分离的形式，
由1.5mm厚（普遍的铁壳仪表箱一般都是1mm厚，加厚有利用做沉孔和增加强度）的铁板冷压成底框和外框，表面黑色喷塑处理。
底框底面开了若干散热栅，利于散热的同时防止进灰，同时参考标准10*15cm电路板的孔位在底板上开好若干固定孔（自己在铁板上打洞还是很累），
并可以用铜柱固定一块较大的易加工的板材（电木、纤维板、亚克力等）来承载自己设计的各种电路板。，便于更换和固定。

前后两块面板使用4颗M3规格螺丝（沉头、杯头随便）固定在底框上，本次团购提供5种面板，后面再详细解释。
前后面板大家也可以自行加工设计，5mm厚度以下的材料任意选择，包括不限于纤维板、木板、亚克力板、碳纤维板、铝板等，普通雕刻机即可加工。
一个玩腻了换一下前后面板，壳体还能重复使用，节省投资。

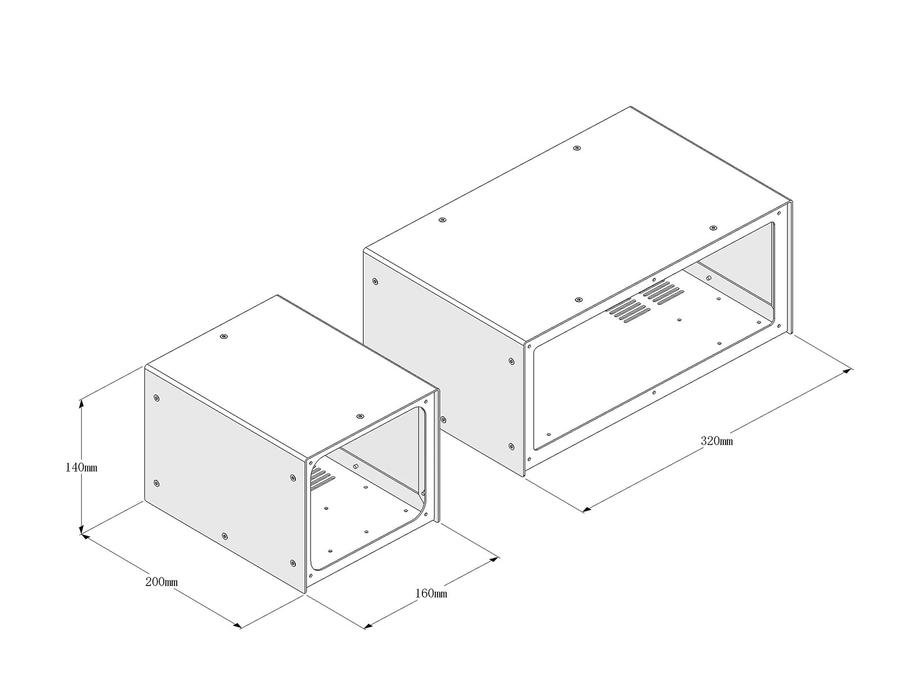

至于尺寸和价格，本次提供了2个尺寸供大家选择。

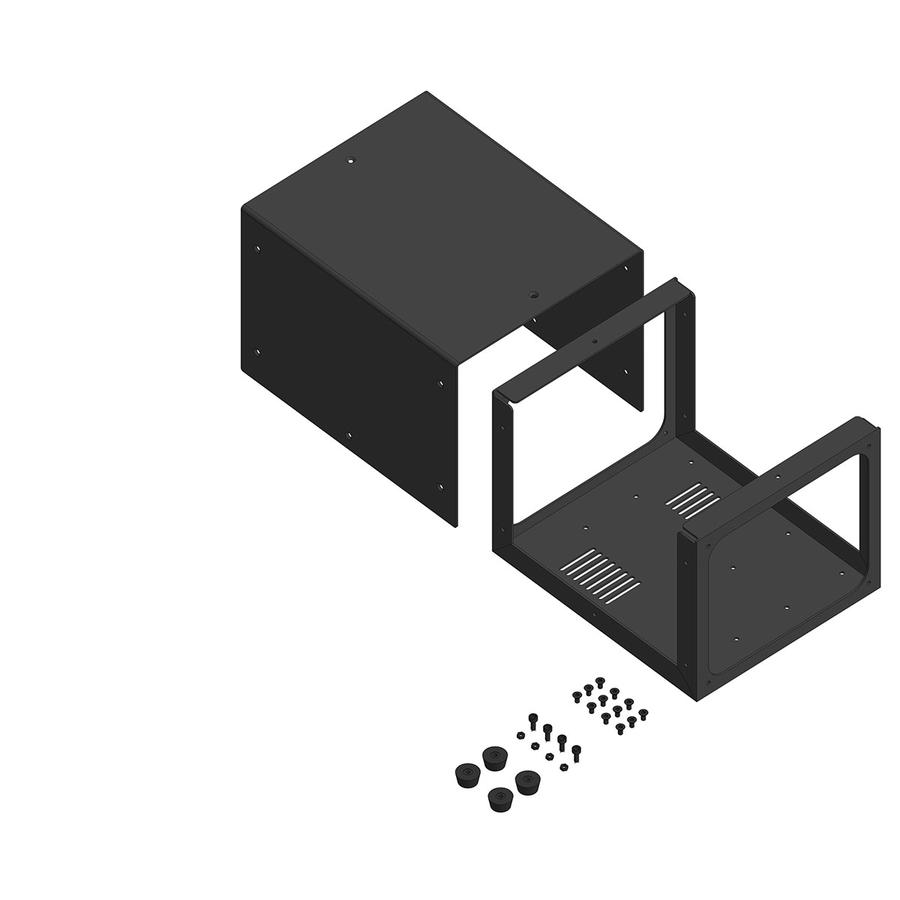

160mm宽度的，团购价是40元（不含面板背板和运费）——链接
320mm宽度的，团购价是70元（不含面板背板和运费）——链接
为了和淘宝客户有所区别，大家拍下的时候备注或旺旺楼主一下论坛名，总数量到达规定数量后，楼主会统一改成团购价的。


本来有四个尺寸，不过由于技术和成本，80mm和240mm宽的目前就不提供团购了。

========================对于壳体本身的介绍就到这里，偶是华丽丽的分割线====================

下面是针对最近狗狗和pur两位的M8负载和电源所定制的面板部分的说明。

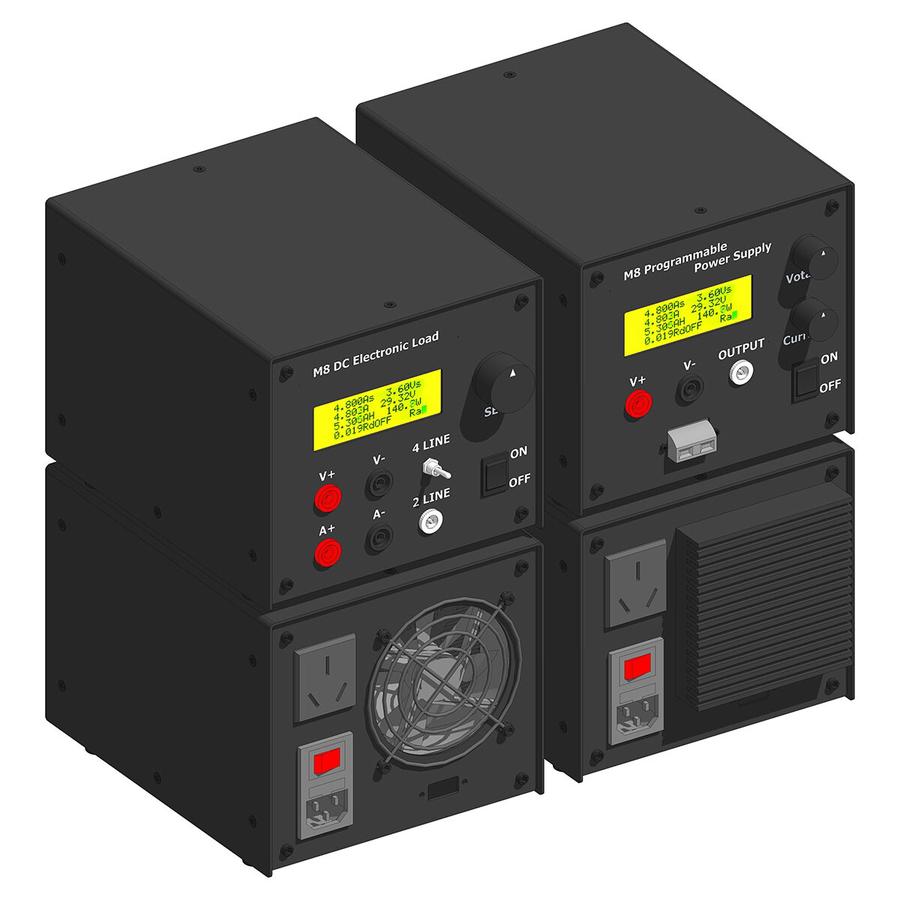

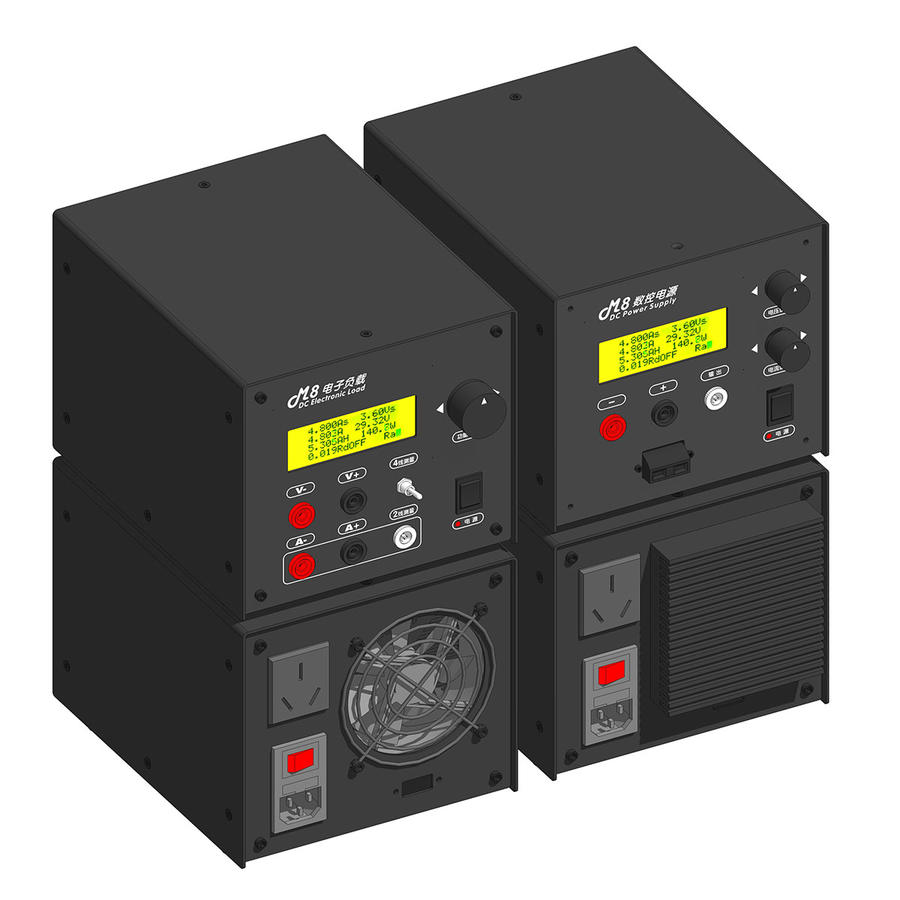

先上张效果图，左边是负载的正反面，右边的是电源的正反面（液晶屏用的一样图片，这种细节大家别纠了 ^_^）。

负载正面是采用4线测量的4个的香蕉座（12mm安装孔径）及一个用于2线测量的DC座（11mm安装孔径）
及一个用于切换的纽子开关（6mm安装孔径），一个翘板开关安装位（约13*19mm安装位）。
2004液晶屏利用面板背后冷压的四个M3内螺纹钢柱固定，保证面板整洁。
背面开了一个标准8cm风扇的安装位，大家可以安装标准CPU散热器用于MOS管的散热（100多W的没问题，再高自己想办法哈）。
背板提供一个开关、保险丝一体的三眼插座位作为交流电的输入（约47.5*27.5mm安装位），同时提供一个电源输出位（约34.5*36.5mm安装位），利于仪表的堆叠，节省大家宝贵的接线板位置。
风扇位下还预留了一个DB9的串口位便于连接上位机，改作USB口也可以，背板可以根据个人需求180度旋转安装。

电源部分，面板除了液晶屏孔外为两个编码开关固定孔，2个香蕉座，一个DC座，一个开关位，方形的是音箱上常用的夹线座，多种输出形式便于日常使用。
背面风扇位可换上90*90mm的铝散热片。

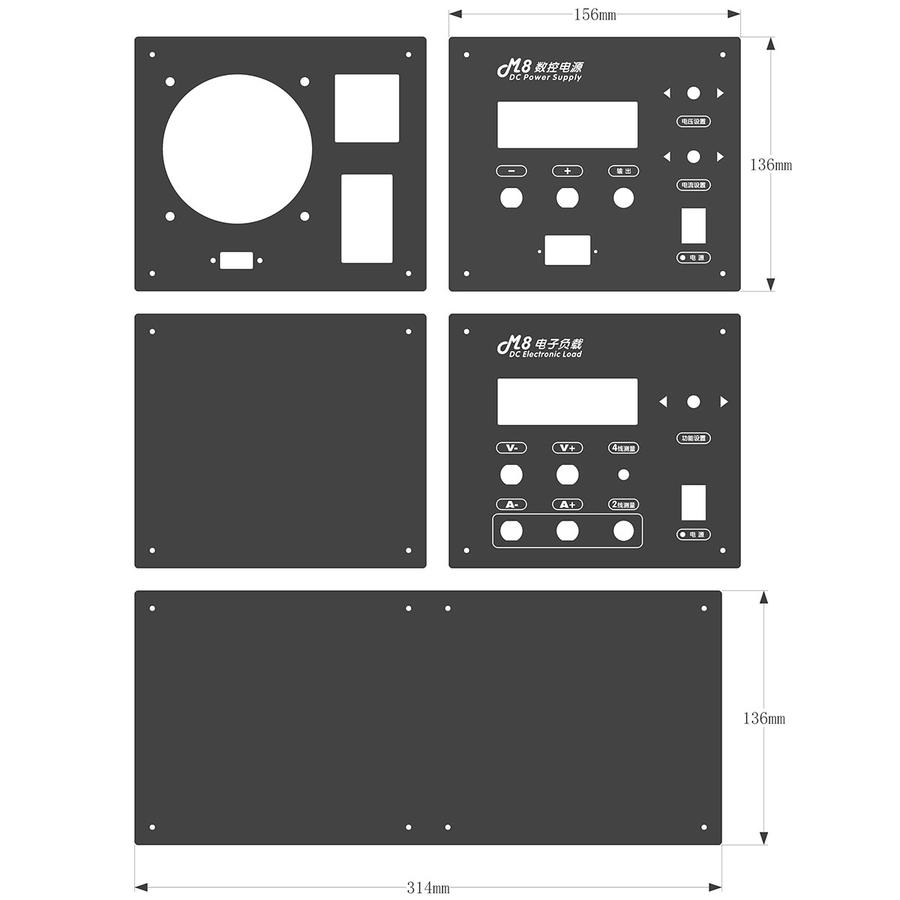

特此声明，这部分是根据我个人想法设计的，DIY嘛，肯定不能满足所有人的想法，所以提供了带印字的定制开孔的面板和只开了固定孔的铝光板共计5种，大家可以根据下面的图片自行选择。

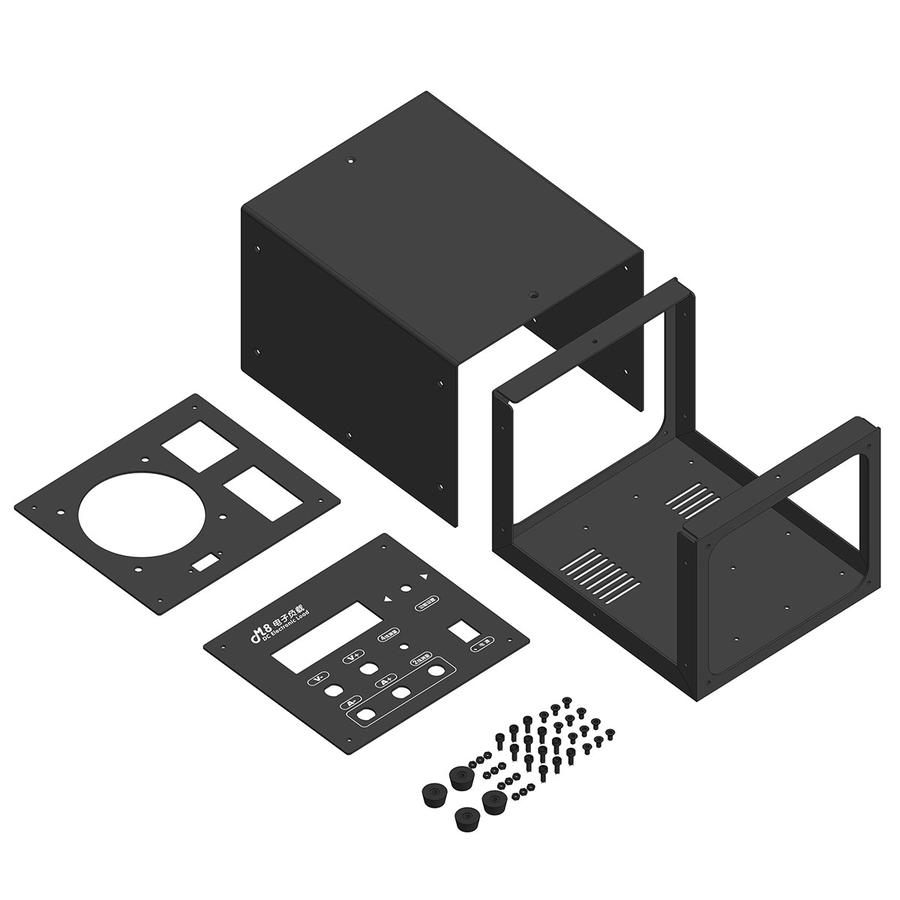

定制开孔的160mm机箱的面板团购价13元一块，负载链接，电源链接
定制开孔的160mm机箱的背板团购价11元一块，链接

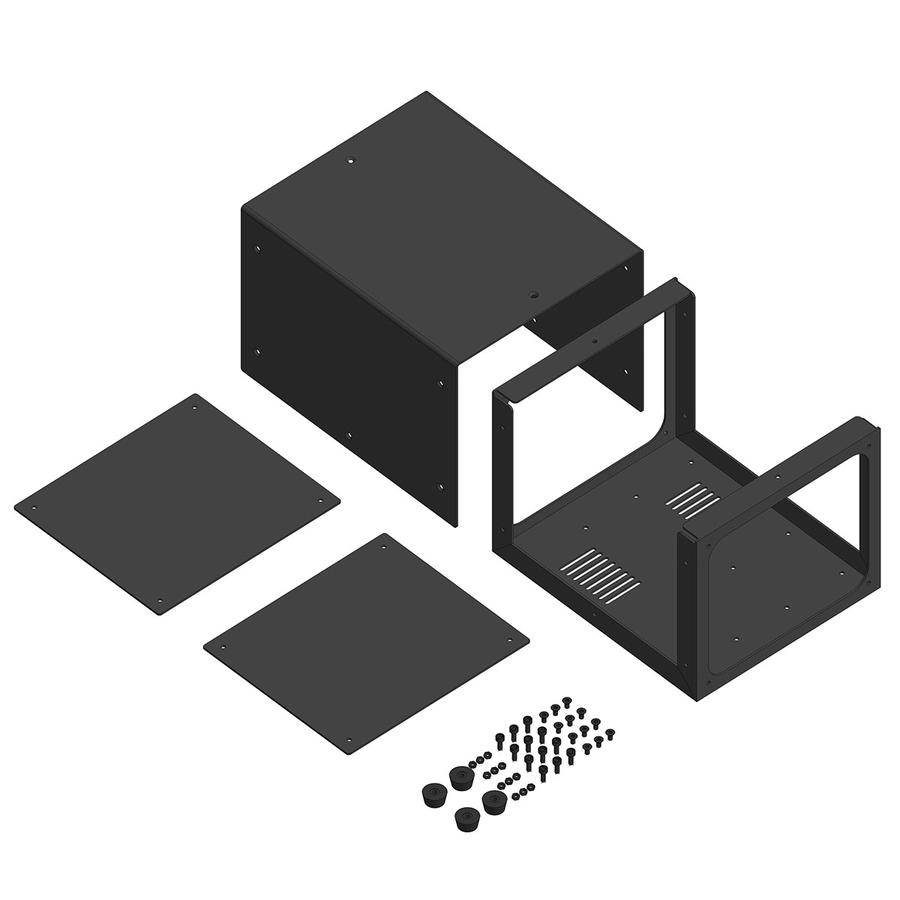

只开固定孔的160mm机箱的光板团购价8元一块，链接

由于320mm宽度机箱，大家用来做多合一的可能性比较大就不提供团购定制了。

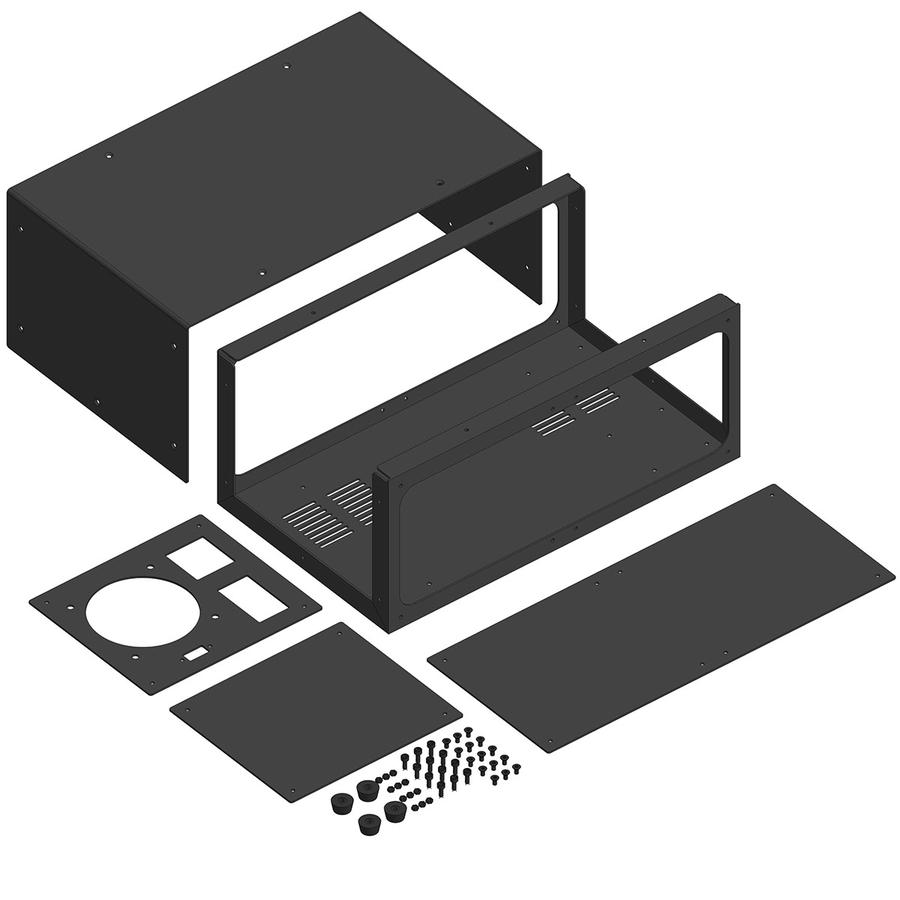

不过经过兼容孔位的设计，正面和背面可以上两块160mm的定制面板，但两块板中会有2mm的缝隙。

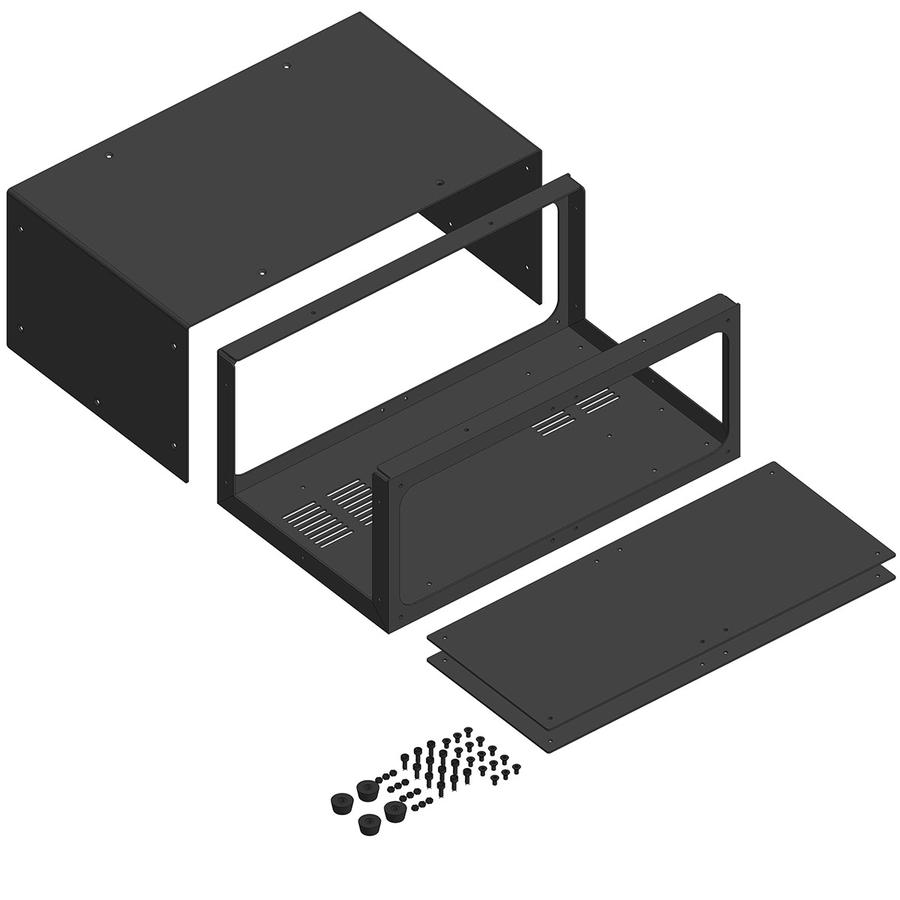

只开固定孔的320mm机箱的光板团购价15元一块，链接
