请问下各位大虾该点阵如何驱动？点阵卡就算了

真正的我 · 发表于 2015-1-17 13:05

本帖最后由真正的我于 2015-1-17 13:12 编辑

我来说下该点阵的参数：芯片用的是 74HC595D 负责驱动一块8X8的点阵，还有2个芯片用的是 74HC245D应该是层选只有2层。
一共 20块 8X8点阵组成，面上图。

2层8X8

2层8X8

2层

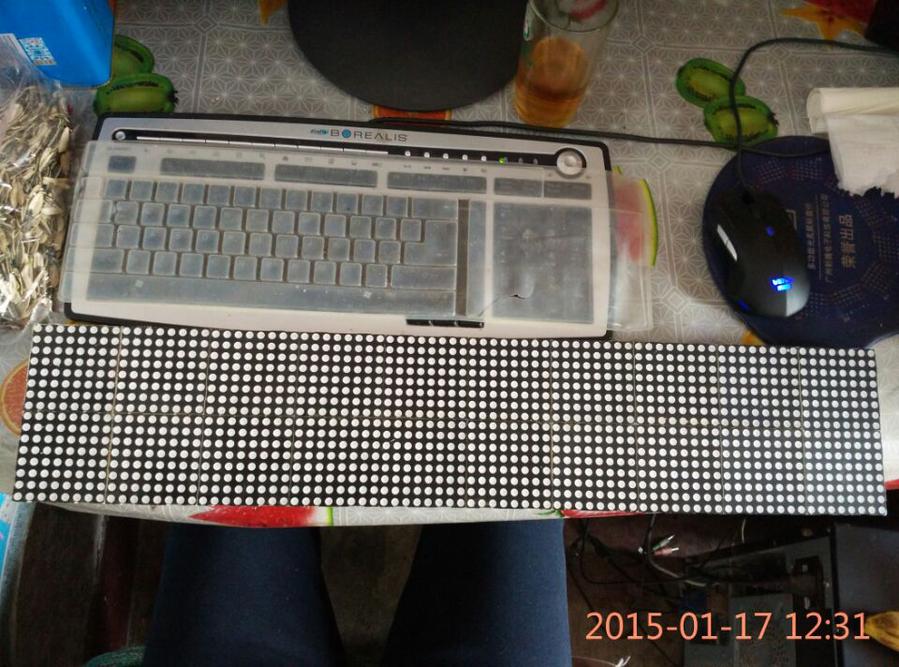

点阵正面

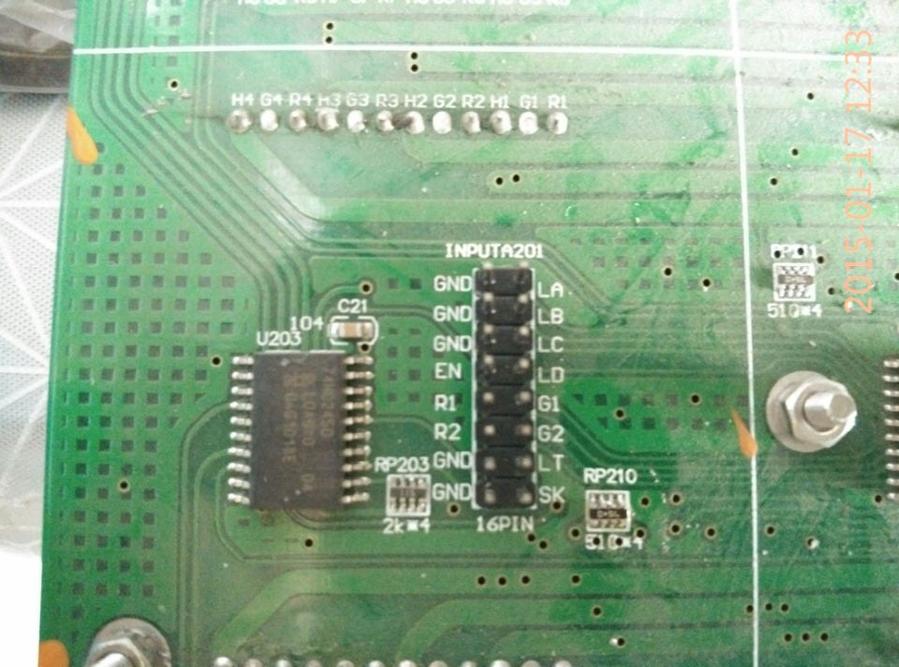

引脚定义

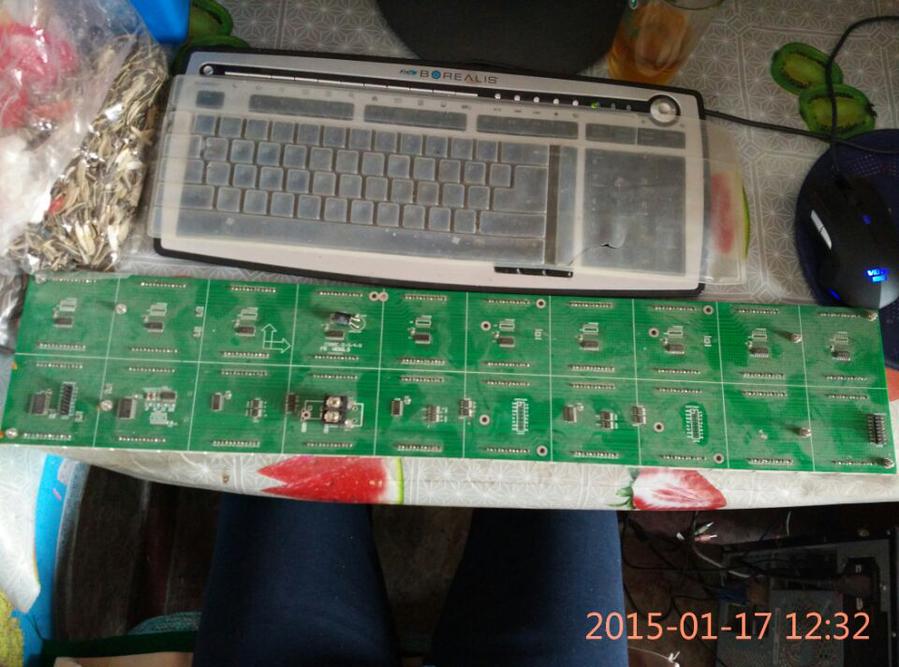

点阵背面

litchiate · 发表于 2015-1-17 13:18

论坛很多程序08接口能用的.

真正的我 · 发表于 2015-1-17 16:33

litchiate 发表于 2015-1-17 13:18
论坛很多程序08接口能用的.

请高手指点。本人第一次接触点阵不会用。

litchiate · 发表于 2015-1-17 17:28

真正的我发表于 2015-1-17 16:33
请高手指点。本人第一次接触点阵不会用。

风中有你 · 发表于 2015-1-17 17:31

看到了一层灰。
