火一火全新真彩色128X128TFT 10元3个 20元7个

luckroll · 发表于 2015-5-13 07:37

不少网友想等89c51 2051烧录器出来一起发货
为避免发货出错请需要留货的朋友拍下付款并备注留货

fenjinzhe · 发表于 2015-5-13 08:52

有没有转接板？

luckroll · 发表于 2015-6-5 10:09

fenjinzhe 发表于 2015-5-13 08:52
有没有转接板？

10元3个及20元7个都是不带转接板的
还有一些转接板是在嘉利创做的

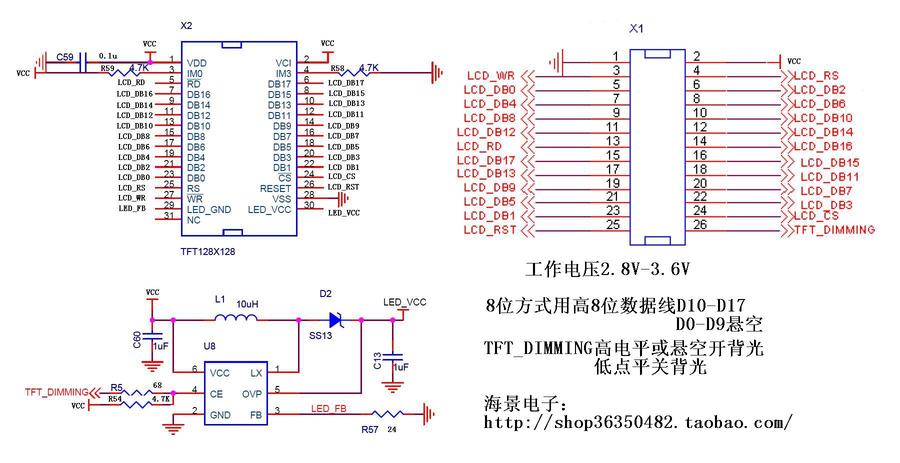

转接板原理图

贴片图

PCB.pdf (23.57 KB, 下载次数: 19)
BOM表

TFT_BOARD.pdf (46.27 KB, 下载次数: 10)

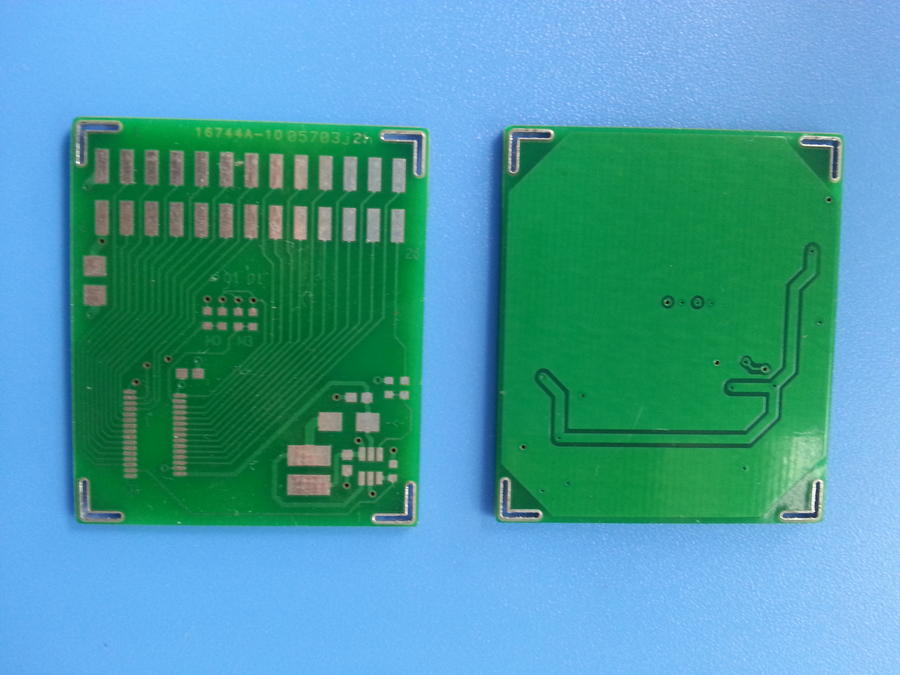

这个转接板板子的gerber文件需要的网友可以直接发pcb板厂

gerber_tft.rar (43.41 KB, 下载次数: 12)
请注意这个转接板用的是日本欧姆龙的连接器

luckroll · 发表于 2015-6-5 10:12

做出来的完整模块有需要的网友报ID 3折！
http://item.taobao.com/item.htm? ... m&id=3492912500
