资料--论坛买的LCD屏SSD1815T

tansx29 · 发表于 2015-5-10 15:55

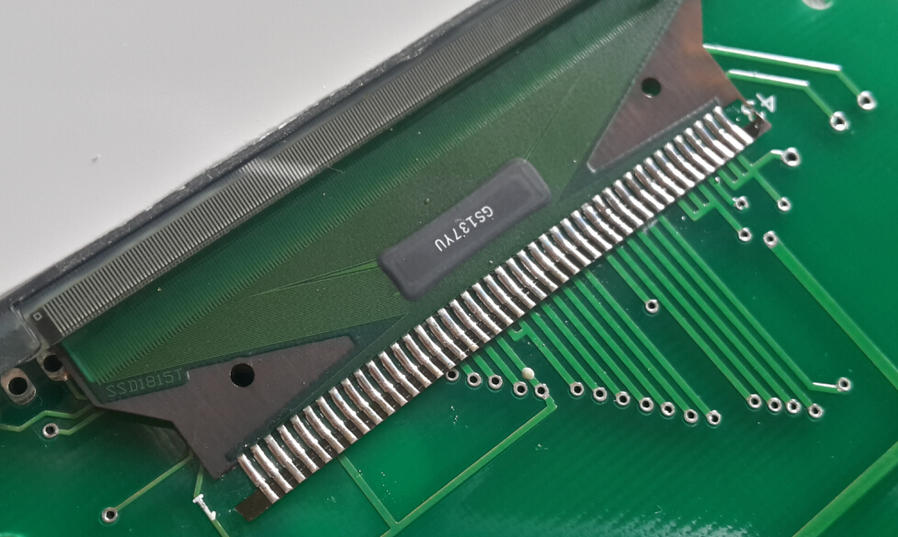

网上找到的资料！驱动IC: SSD1815T，好像兼容ST7565 ，没带单片机，暂时测试不了！

SSD1815.pdf (859.54 KB, 下载次数: 139)

简单抄了转接板电路图，不保证100%正确，仅供参考！

100abc · 发表于 2015-5-10 16:36

还没收到，下手真快！！应该可以串口驱动吧！

tansx29 · 发表于 2015-5-10 16:57

本帖最后由 tansx29 于 2015-5-12 09:35 编辑

100abc 发表于 2015-5-10 16:36
还没收到，下手真快！！应该可以串口驱动吧！

应该可以吧！c68/80 当引脚拉高，6800系列接口被选中，当引脚被拉低，8080系列单片机的接口选择。！默认拉低，并口 80

junyee · 发表于 2015-5-10 18:08

SSD1815T..这屏真良心,在排线上就标注驱动型号

清风 · 发表于 2015-5-10 18:51

顶一个！

100abc · 发表于 2015-5-10 19:59

tansx29 发表于 2015-5-10 16:57
应该可以吧！！默认并口 68


dirtwillfly · 发表于 2015-5-10 21:28

感谢楼主分享

rapoo · 发表于 2015-5-11 22:10

感谢楼主分享,等测试结果~

rapoo · 发表于 2015-5-11 22:10

感谢楼主分享,等测试结果~

freesl · 发表于 2015-5-12 08:30

LCD12864--ST7565代码驱动SSD1815.rar (28.82 KB, 下载次数: 90)
