[DP50数控电源] 5A电源模组,TSP6530效率和温度篇

[复制链接]
发表于 2015-7-17 23:56 | 显示全部楼层 |阅读模式
本帖最后由 小学毕业 于 2015-7-18 00:34 编辑

TSP6530此次温度测试都是直接针对IC测试,都是比较极端测试,直接测试IC焊盘温度不在参考范围。说明:在室温环境PCB板在连续负载2小时不间断5A温度控制75度左右。
先上个数据:


输入12V(室温32.1°C)
输入24V(室温32.1°C)
负载效率IC表面温度IC焊盘温度
负载
效率IC表面温度IC焊盘温度
1A94.12%36.9°C
1A
89.36%36.3°C42.4°C
2A94.22%39.5°C
2A
91.29%40.5°C49.3°C
3A91.59%45.2°C
3A
88.26%48.5°C54.2°C
4A89.51%72.9°C
4A
88.51%60.3°C80.4°C
5A87.82% 95.6°C
5A
87.30%71.8°C103°C

以下图片测试模块带负载2小时不间断后测试所得数据,数据只做参考。精度肯定会有误差。

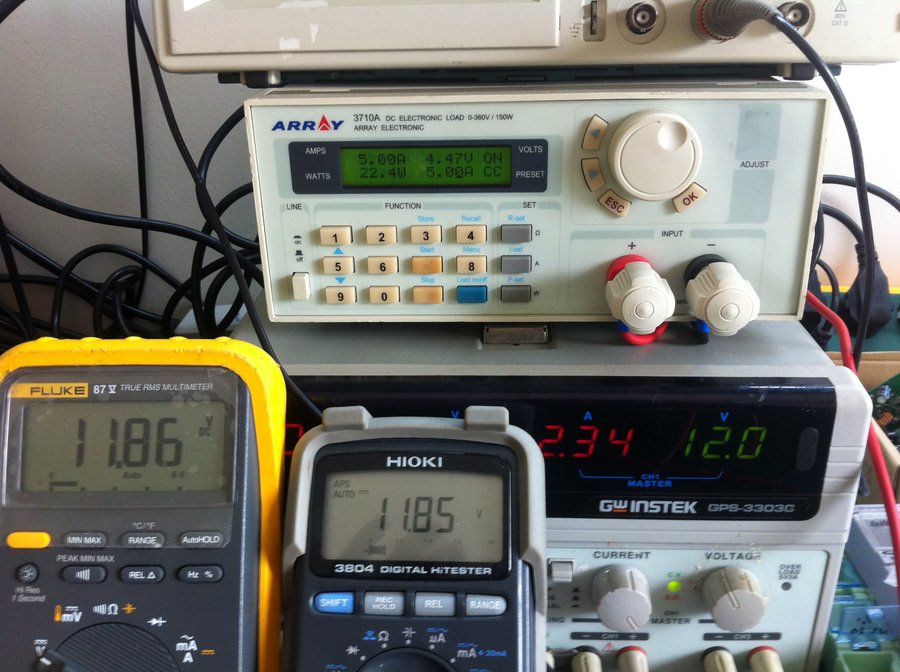

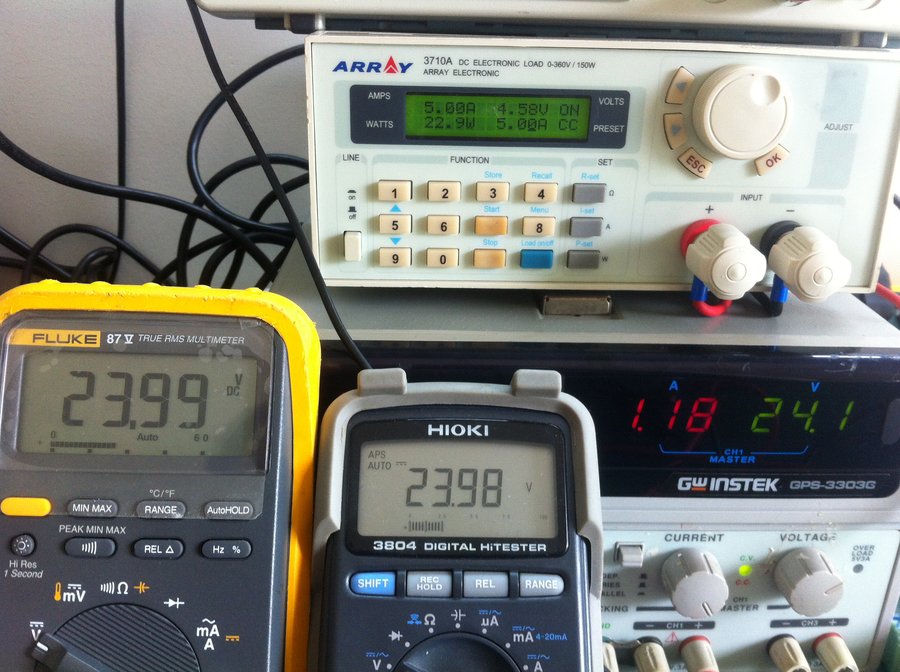

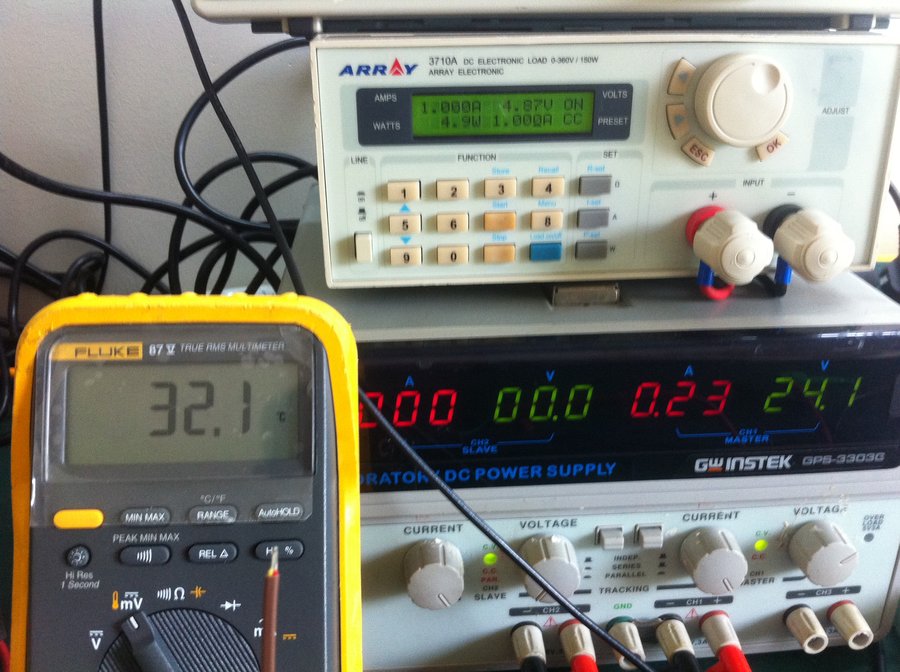

1、对表和室内环境温度。 12V对表.JPG

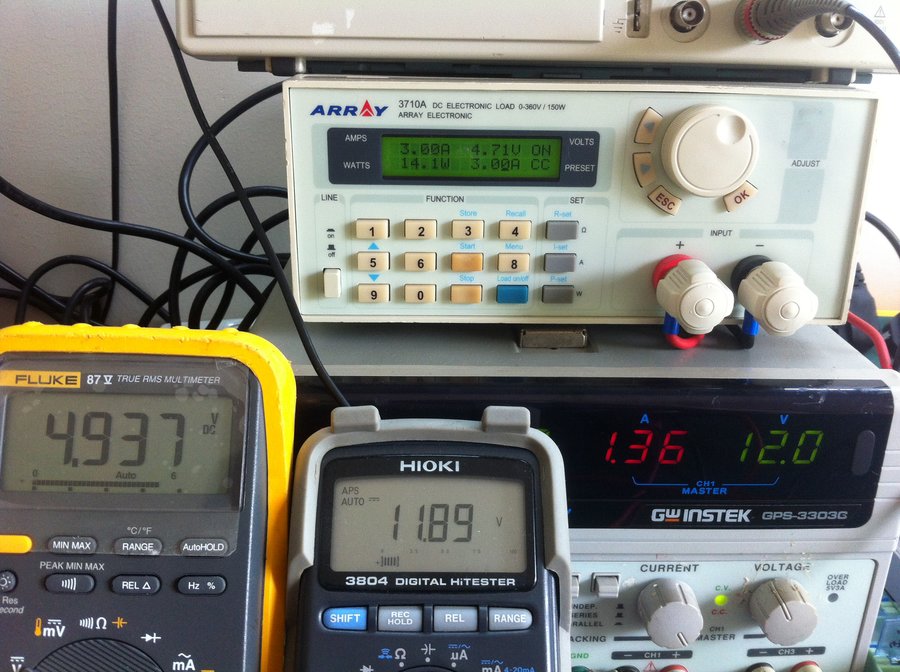

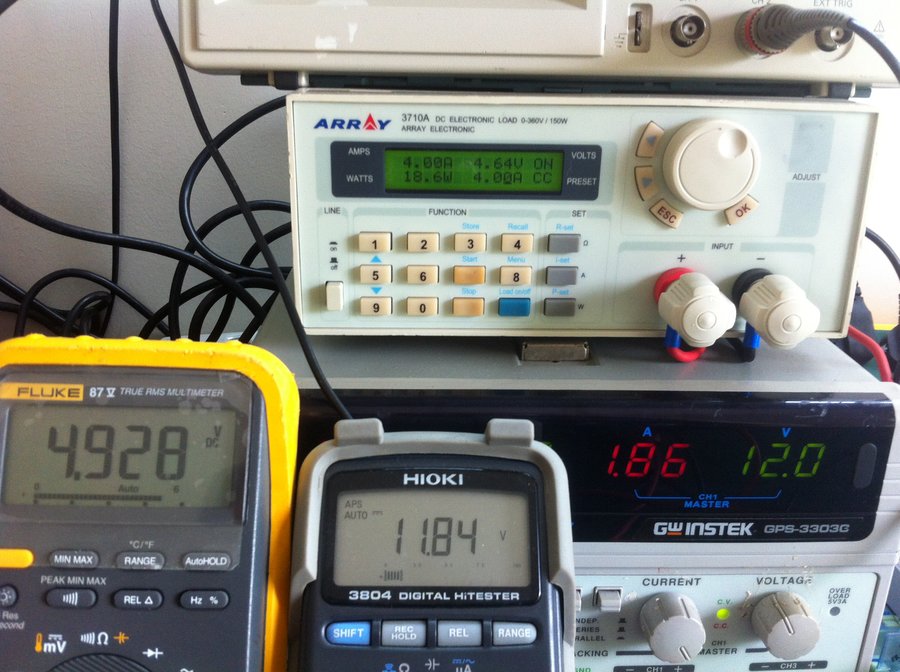

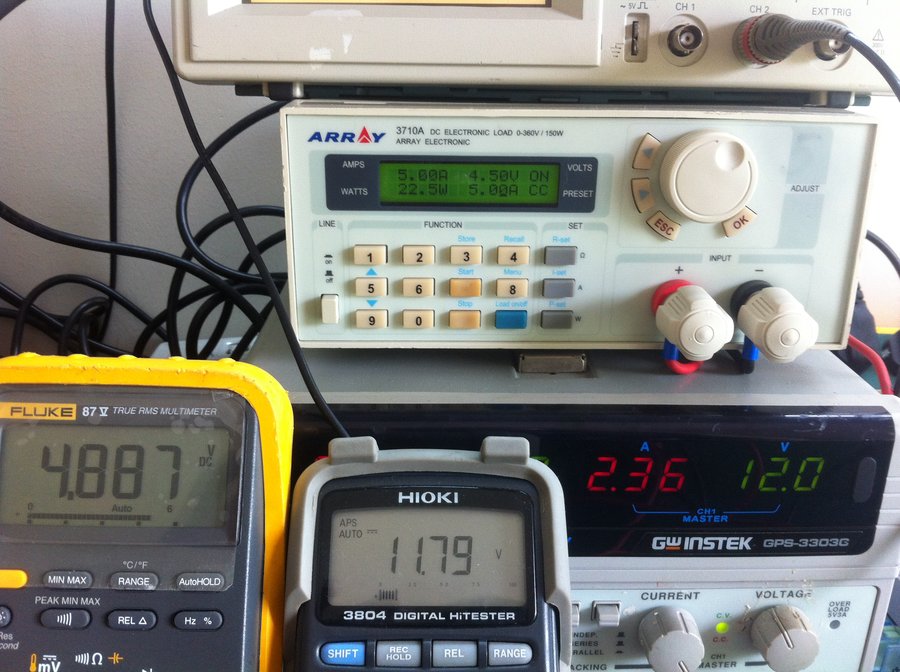

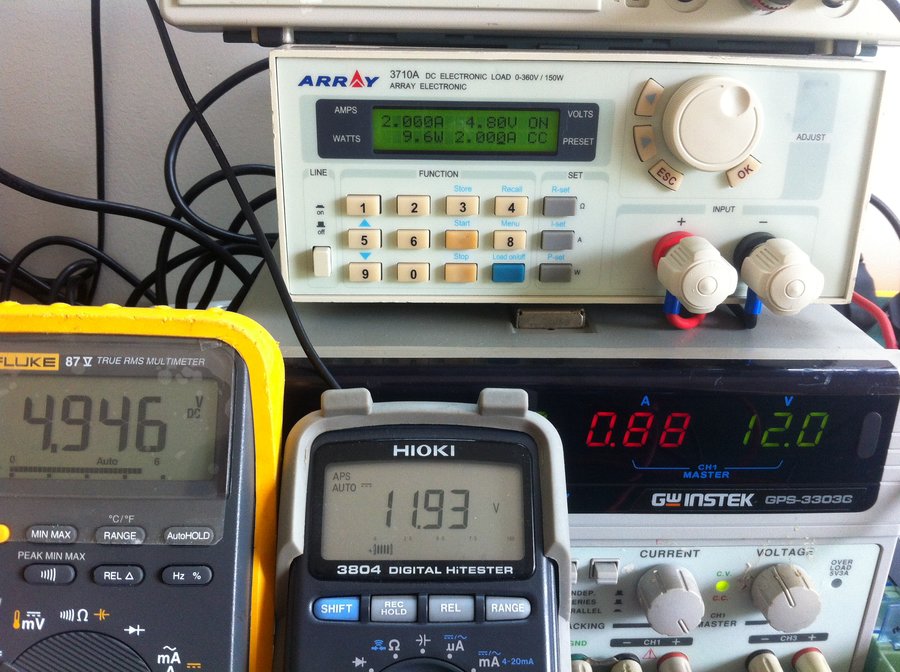

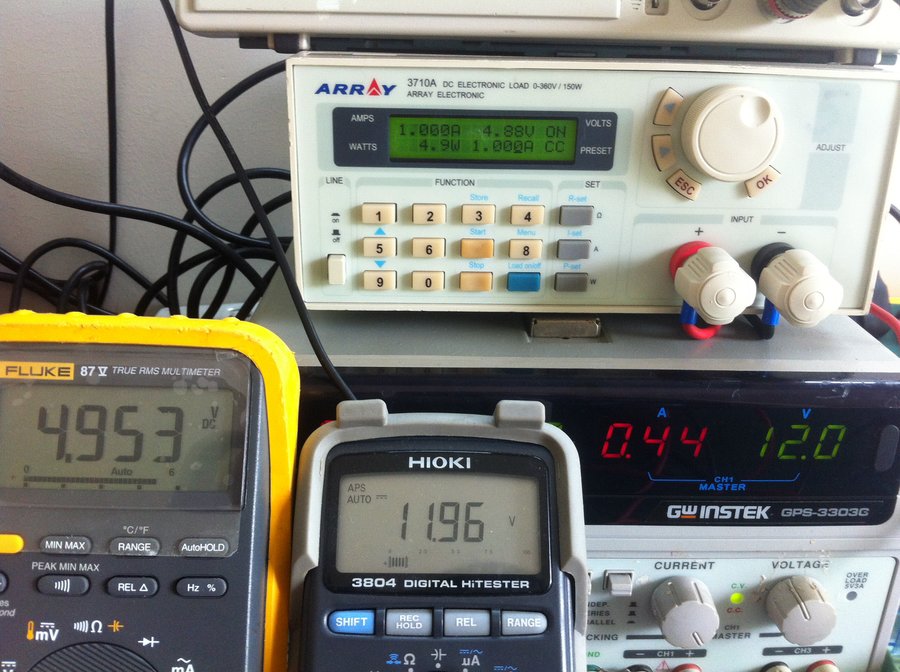

2、12V输入电压效率:

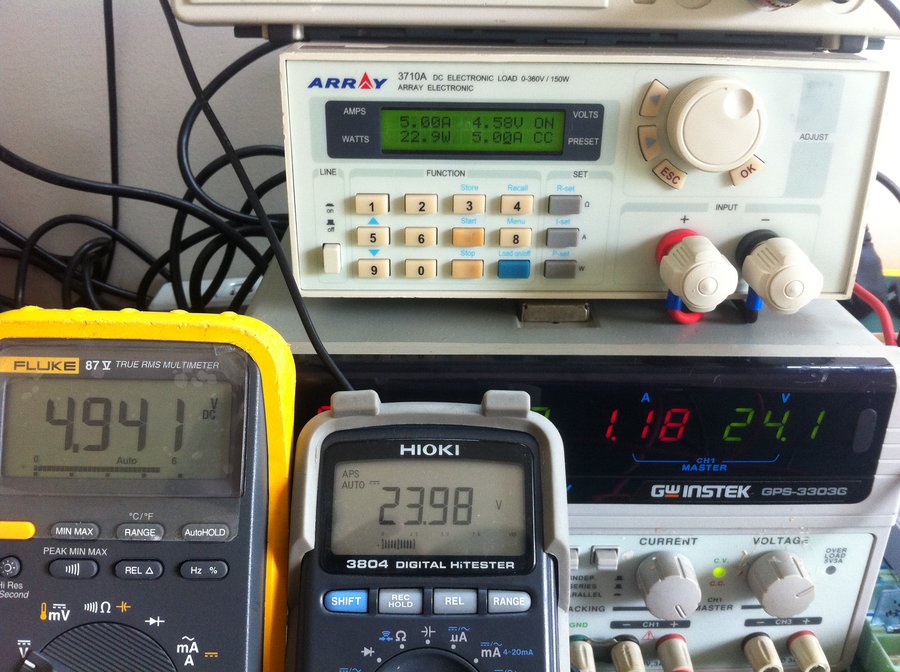

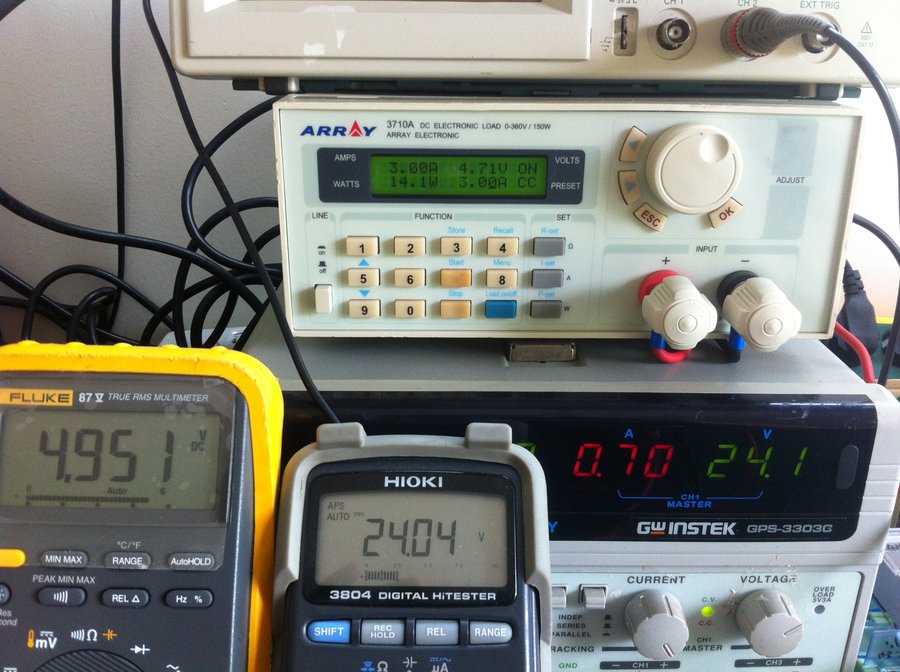

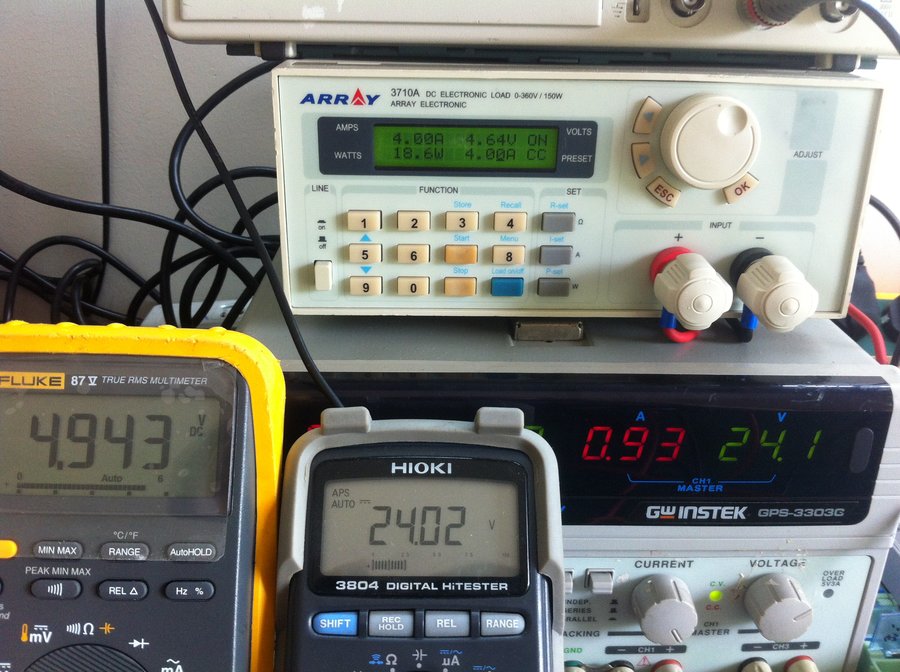

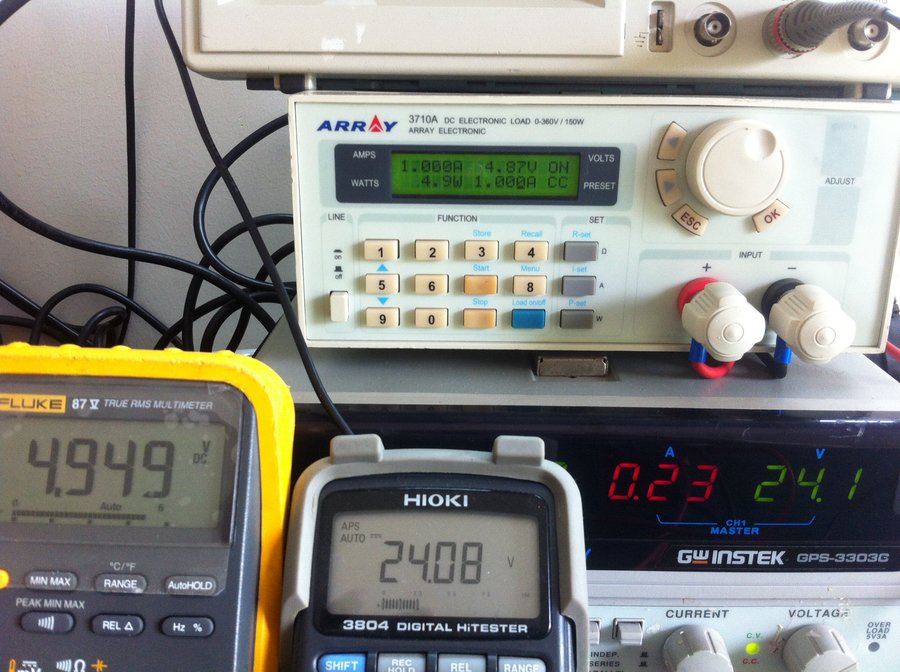

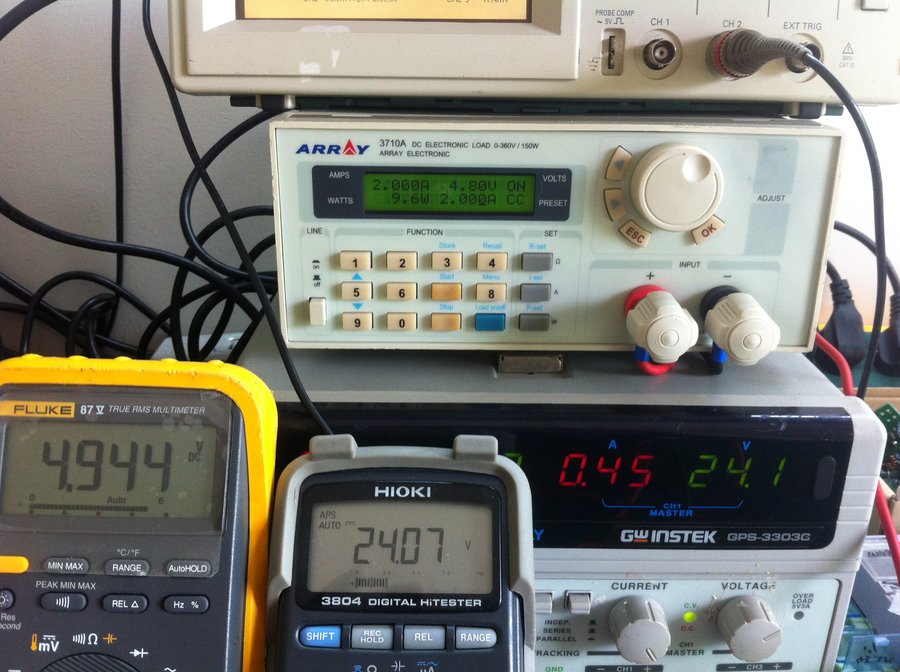

2、24V输入电压效率

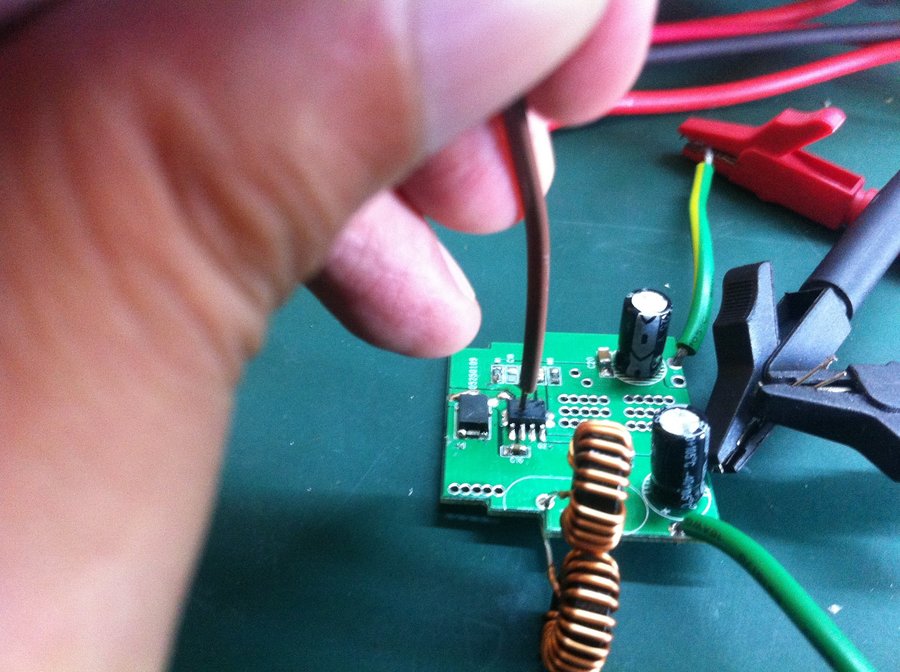

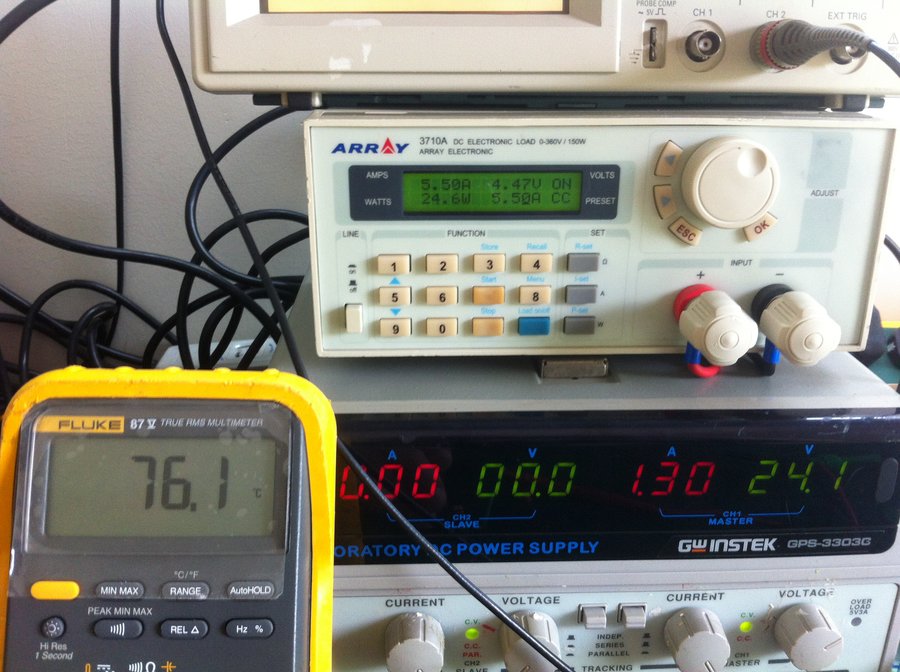

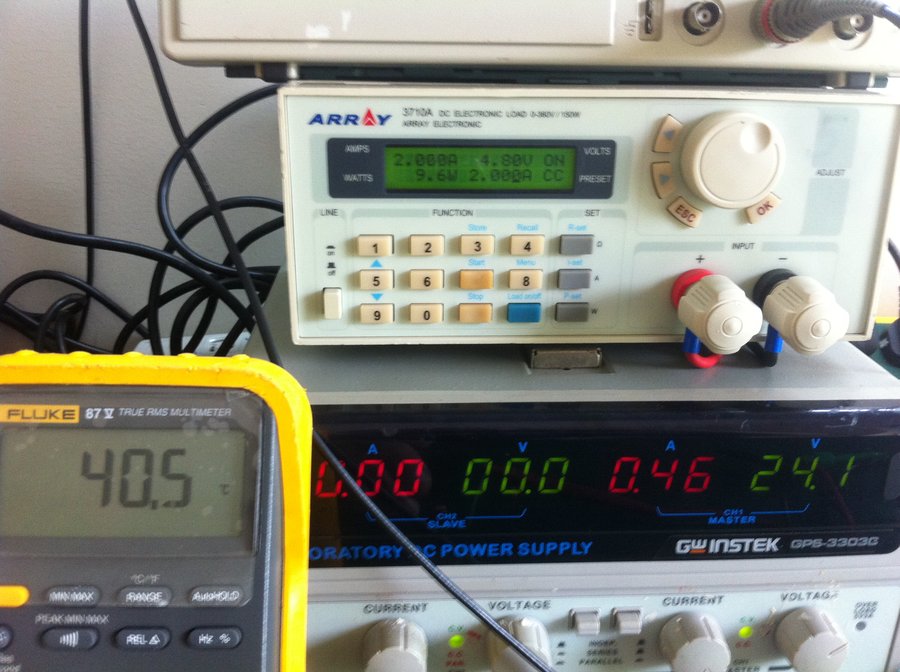

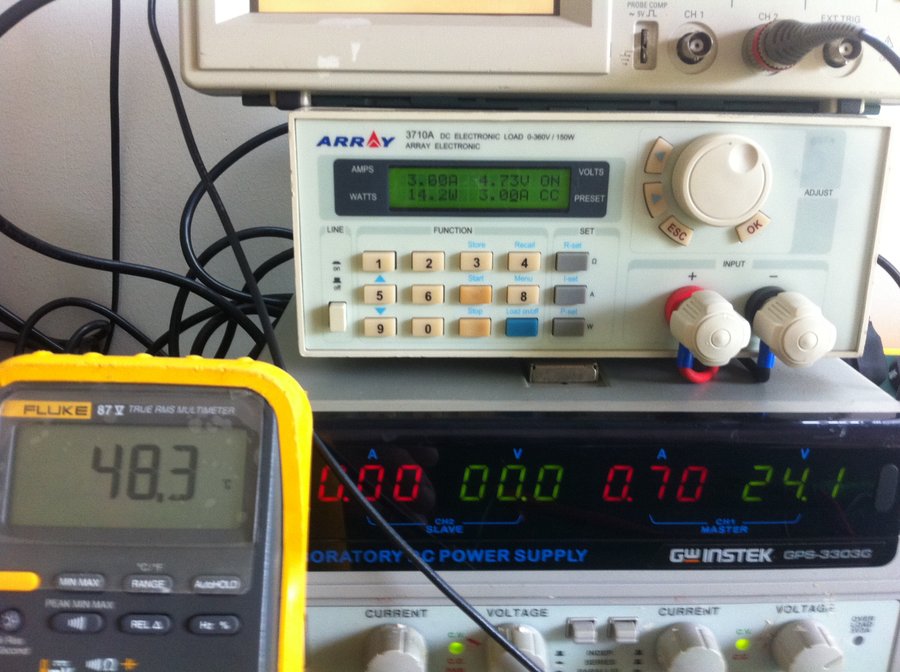

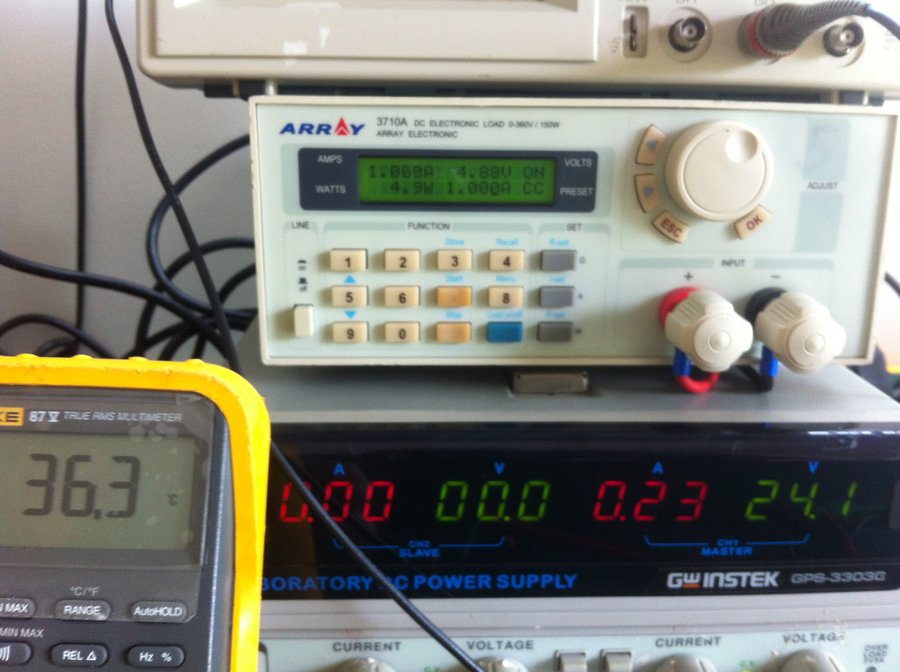

3、IC表面温度测试图示。

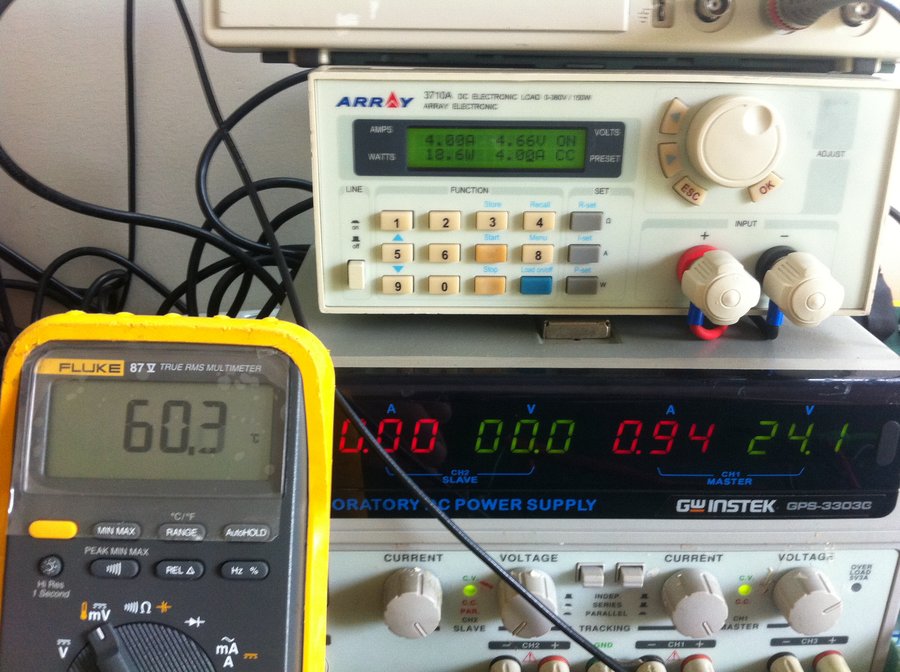

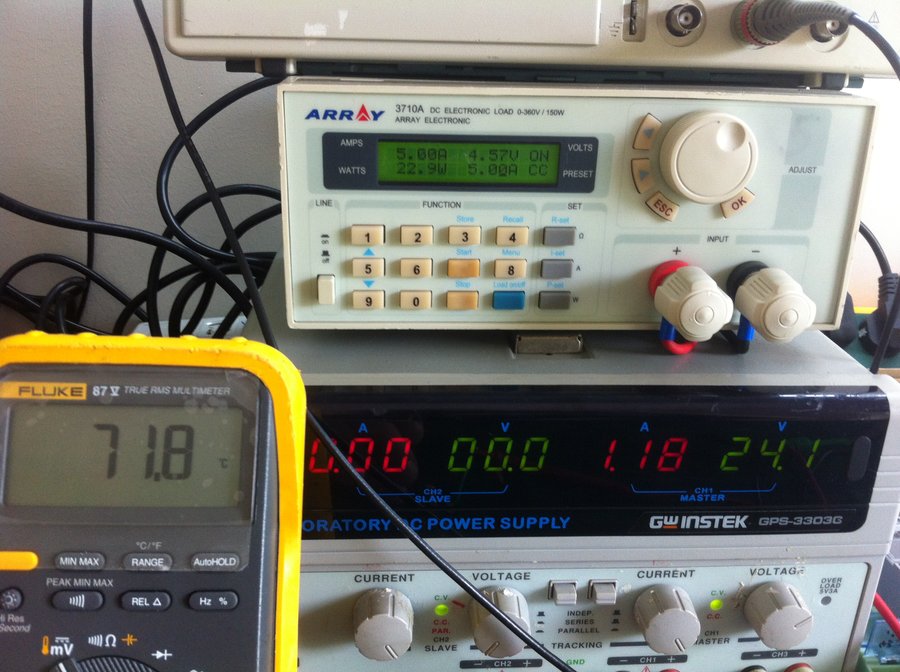

4、24V输入电压IC表面温度。

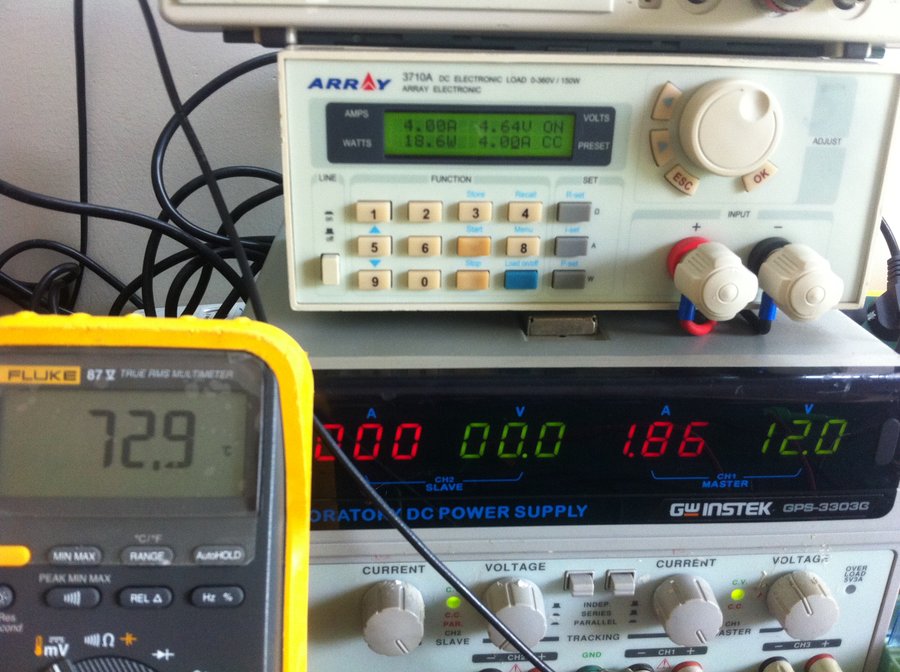

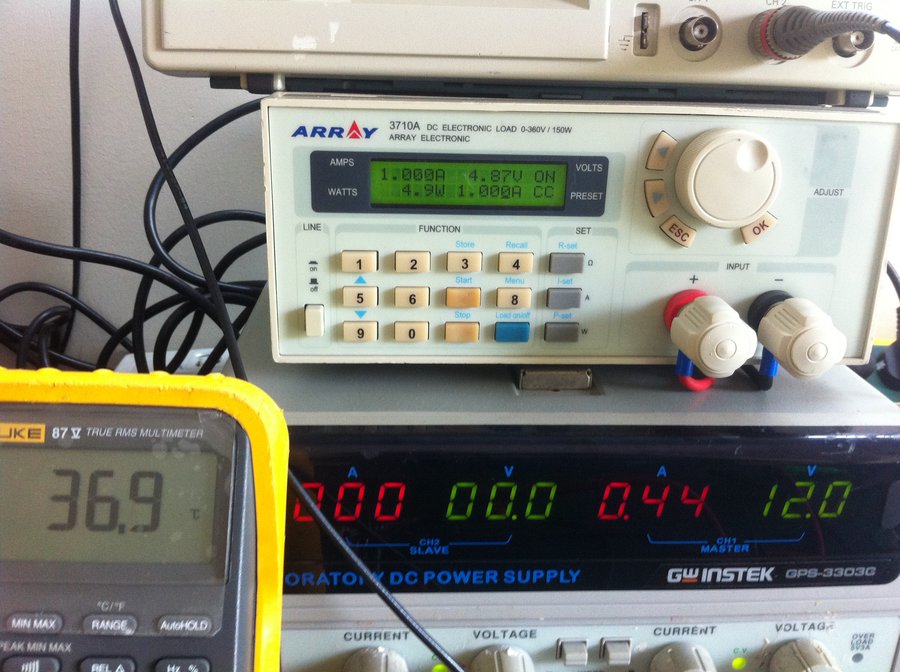

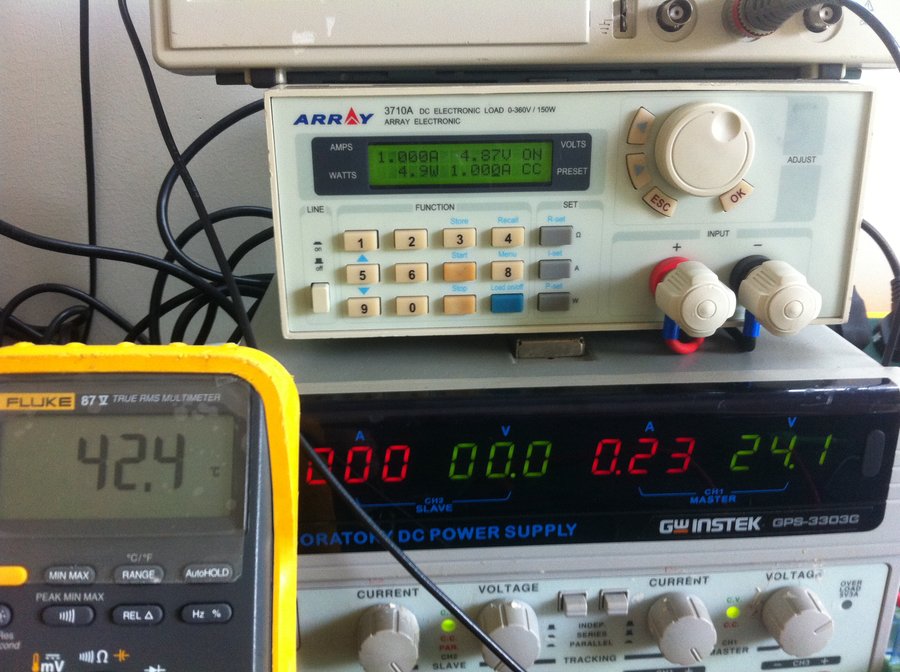

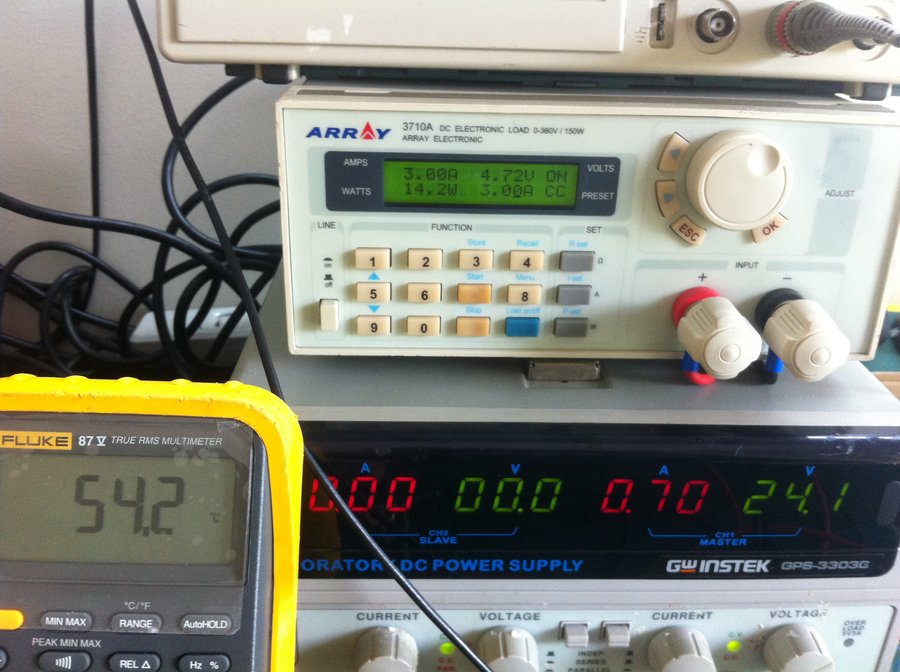

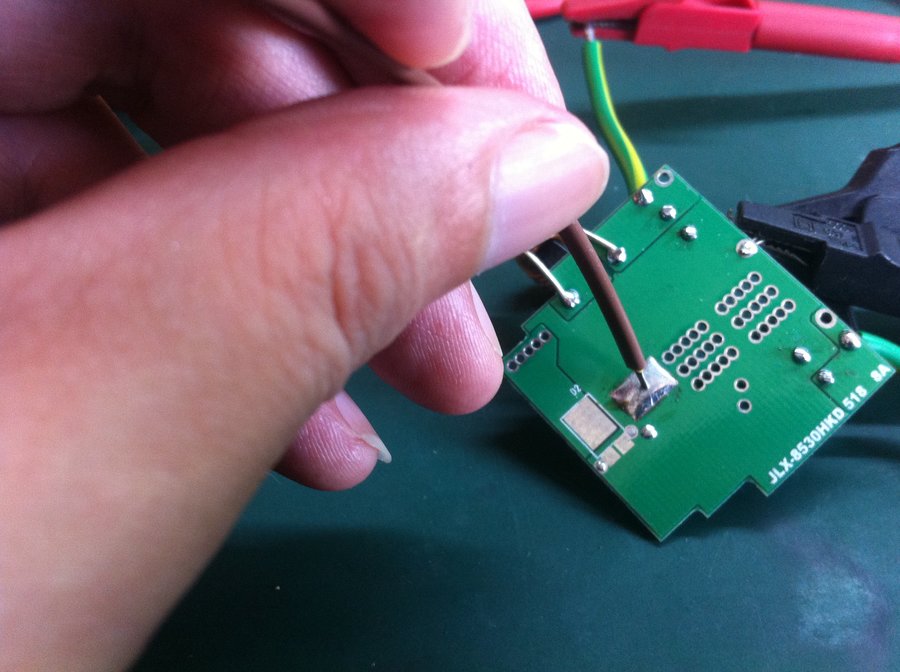

5、IC焊盘温度测试图示。

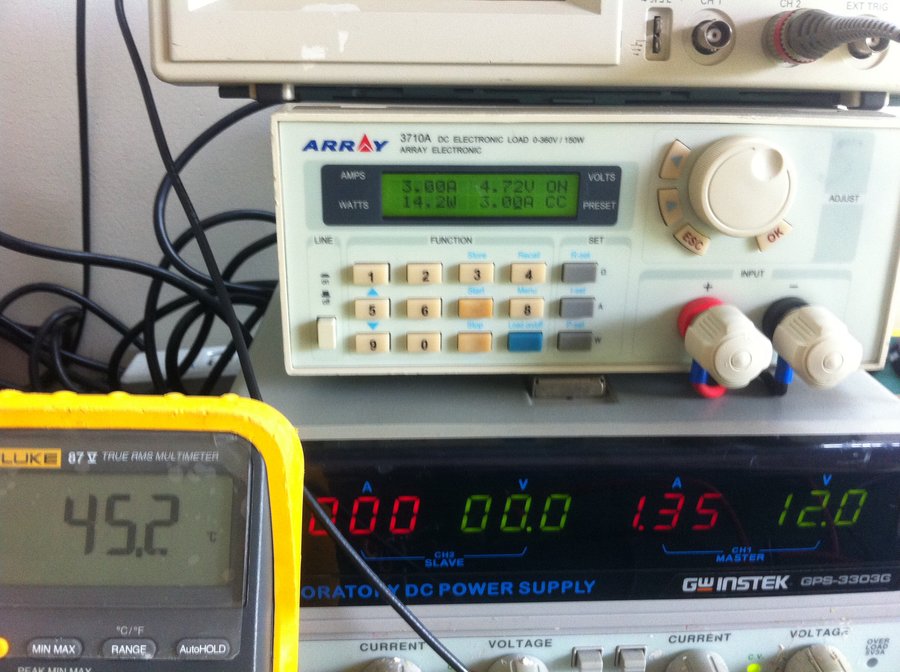

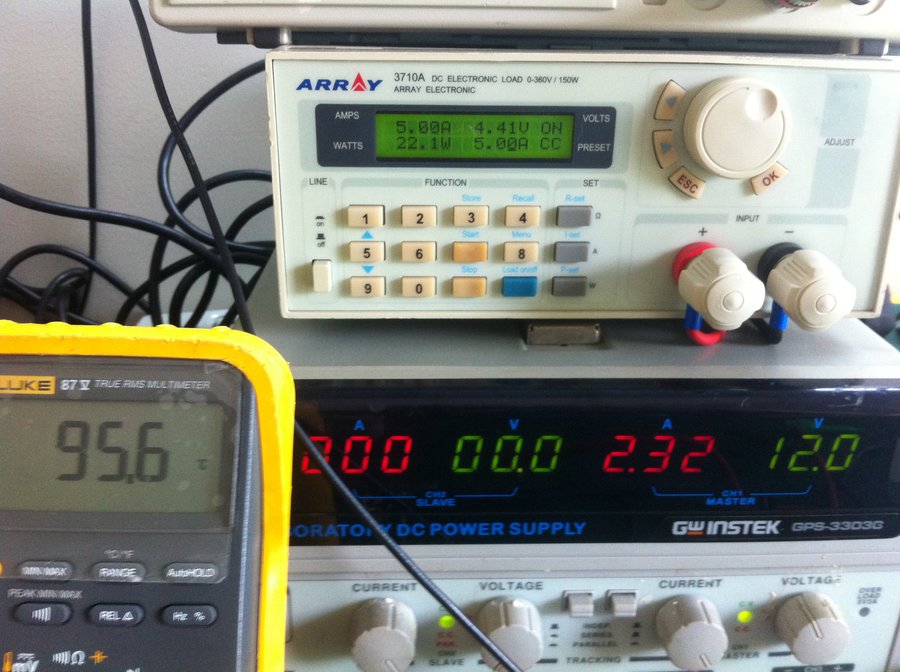

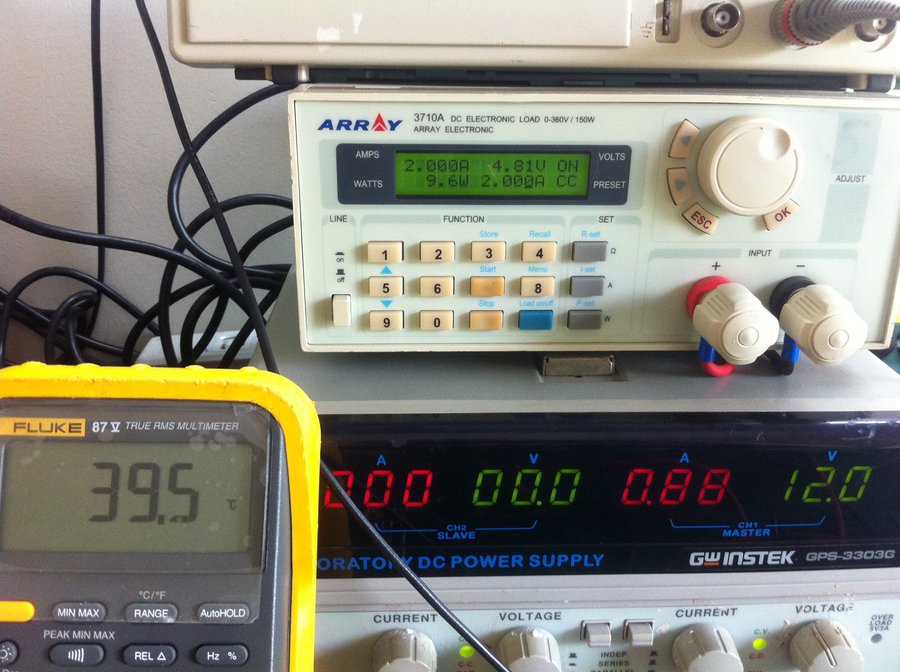

6、12V输入电压IC焊盘温度测试。

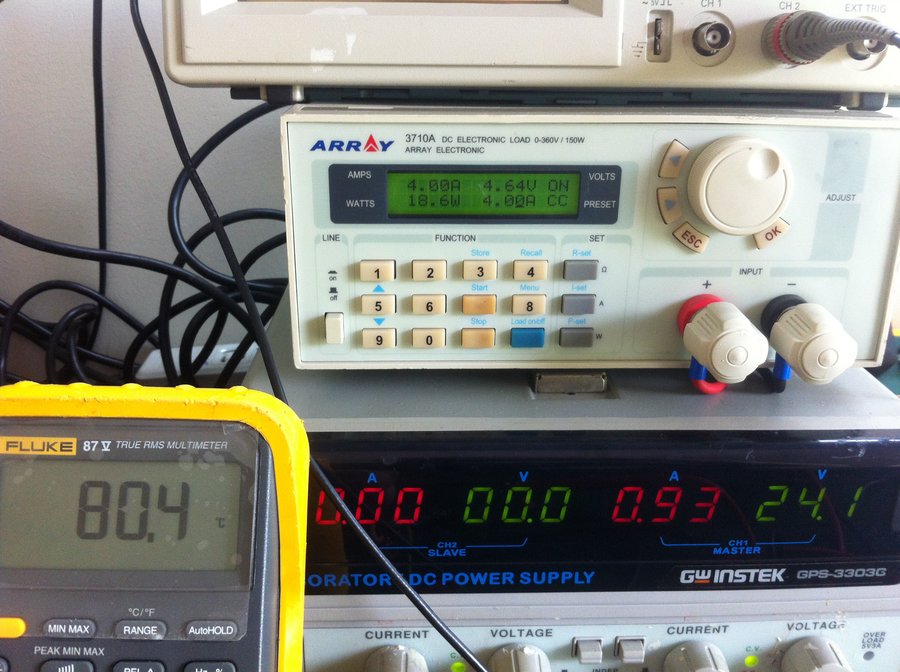

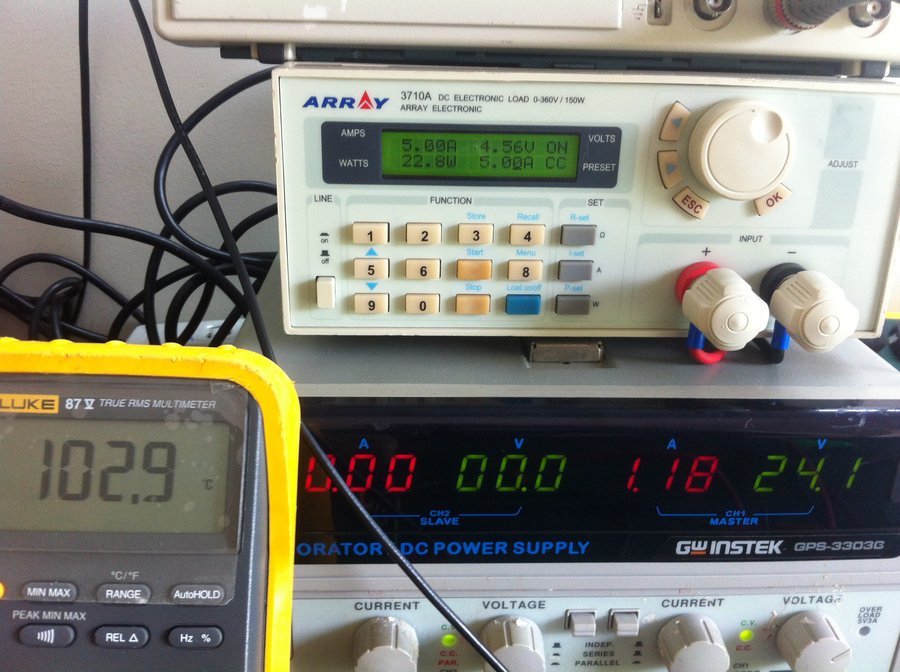

7、24V输入电压IC焊盘温度测试。

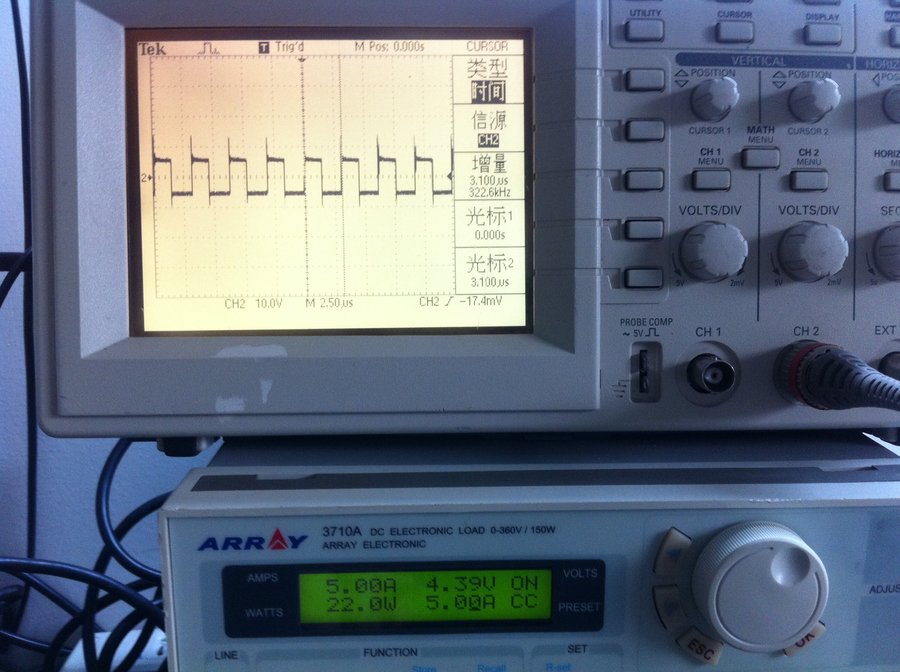

8、开关频率测试。


完工,坛友随评
