收了这货的朋友过来，自己爬的图，等能人上程序！顺带再出几个，价格不变！

ylwwp

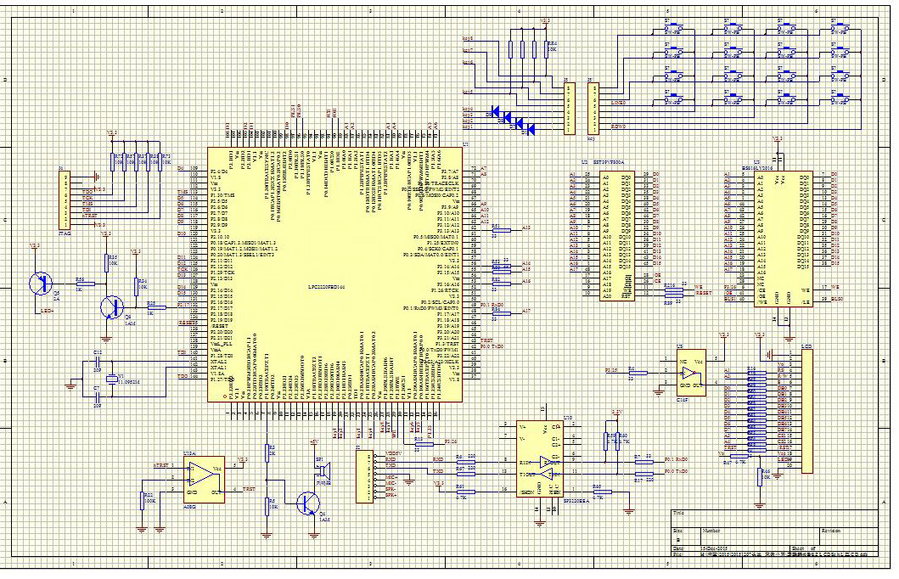

如题，前几天出的货（https://www.yleee.com.cn/thread-47207-1-1.html）大部分应该收到了，现在上张自己爬出的图，主要爬出了LPC2220周遍引出端子、FLASH、SDRAM、JTAG口、串口、键盘、LCD等，有个射频收发部分及5V转3.3V、1.8V局部没爬，我对硬件凑合，软件的等坛友出手了。注意：仅供参考，附件是99画的原件，供感兴趣的修改。

LZ LCD.Sch.rar (1.48 MB, 下载次数: 110)

2015-12-15 15:21 上传

点击文件名下载附件

ylwwp

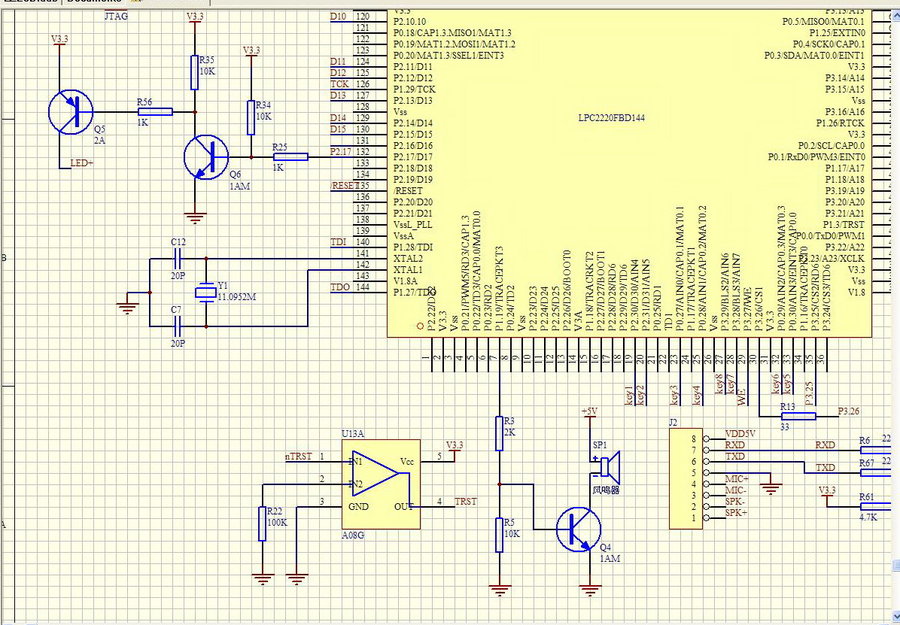

补上U20局部电路

875195
