拆解一台验钞机全过程

蒿城小生 · 发表于 2010-12-18 14:40

今天没事，把一台验钞机给拆解了，直接上图……

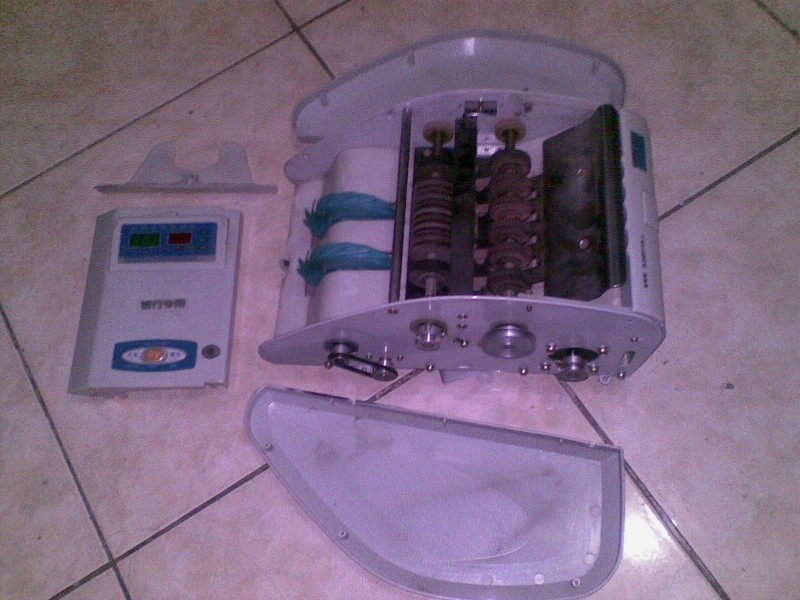

这是拆解之前的全貌

我拆

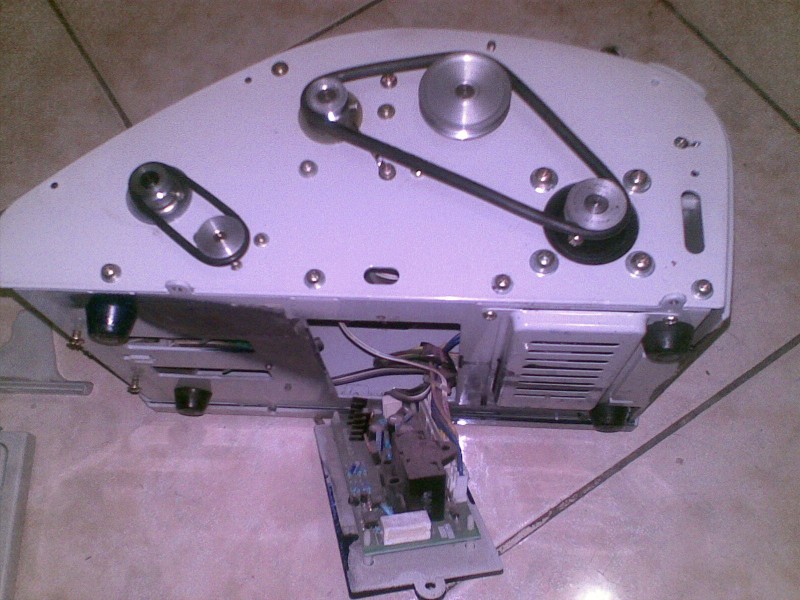

传动部分

主控制板在另一侧

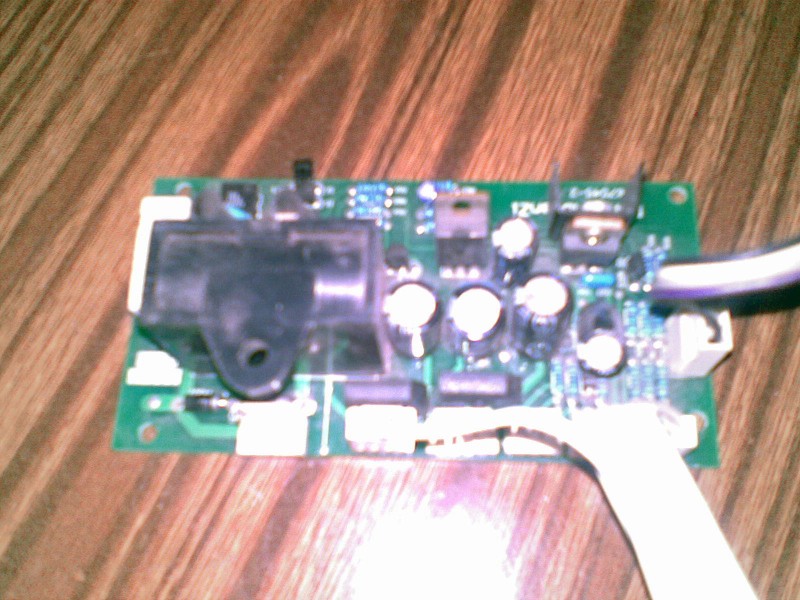

不知道为什么电源部分要加扼流圈

计数的齿轮和光电开关，有点像鼠标内部


两个电机，大的是控制进钞，小的是控制出钞

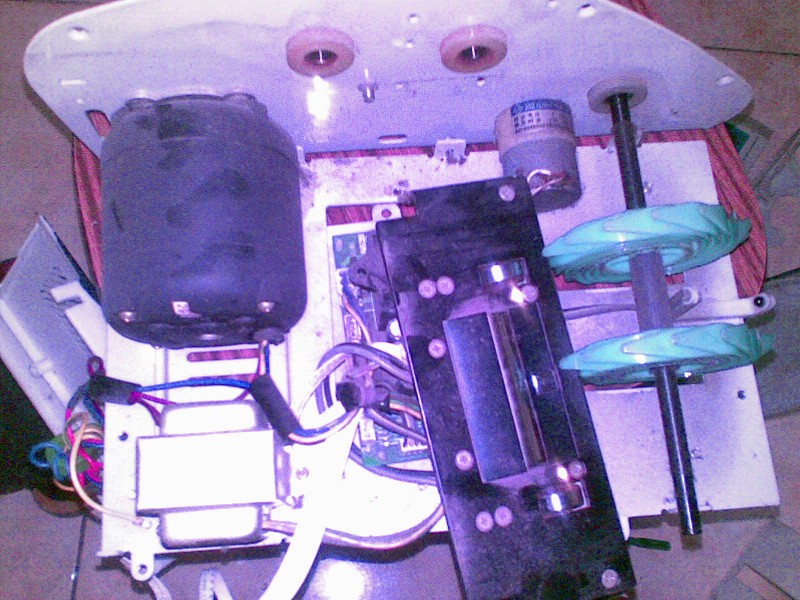

来给大电机和变压器一个特写吧

来个整体的，此时还有部分线缆是连着的

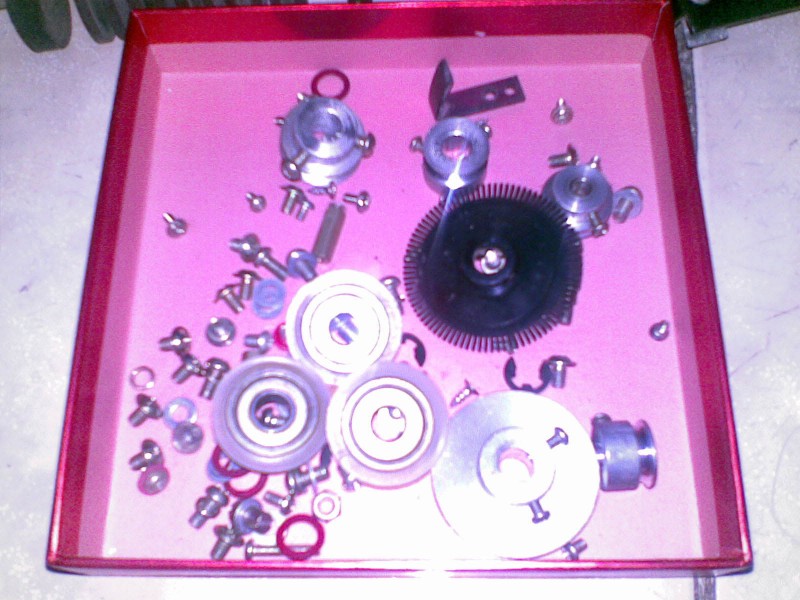

部分螺丝和皮带轮，皮带轮带顶丝的

所以有电有关的东西，其中变压器下面，数码管左侧的两个磁头，一大一小

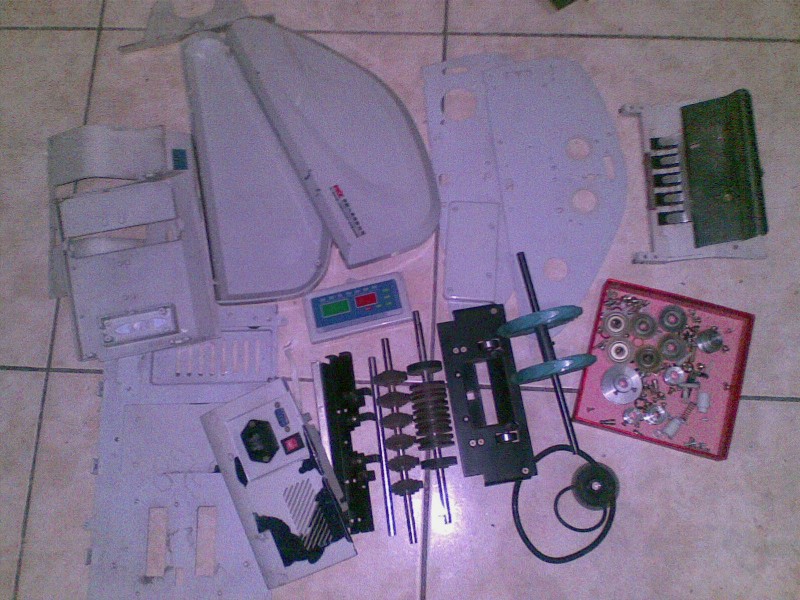

再来一张非电器部分的

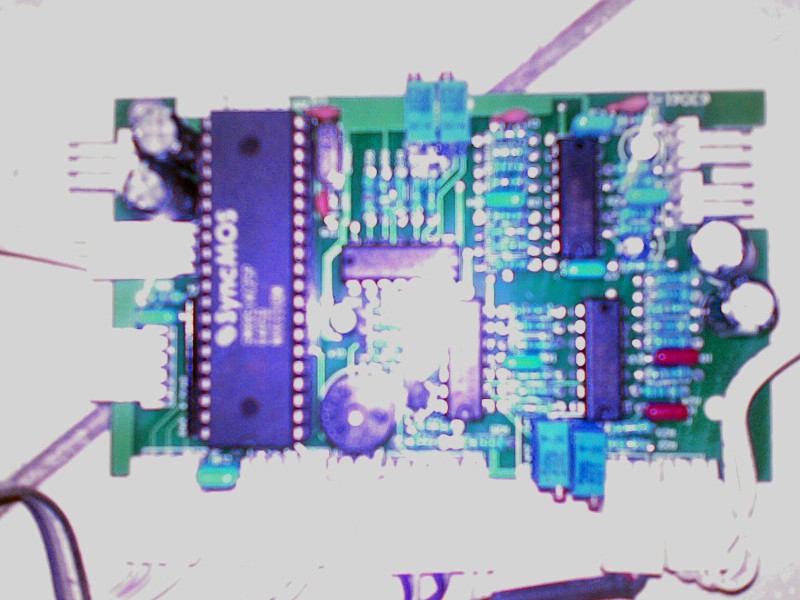

主控制单元

连接电机的单元

人机对话单元

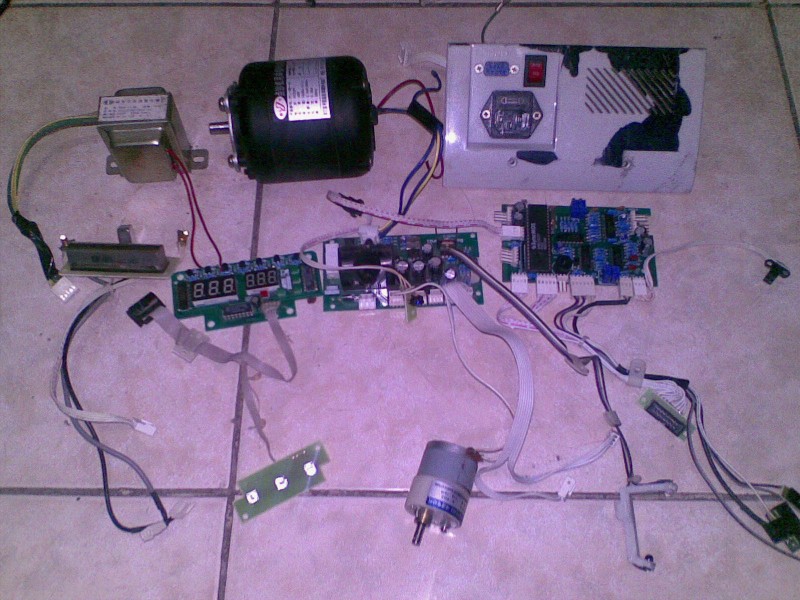

全部拆解完毕及作案工具

以上图片全部是用手机拍摄，效果不好，对不住各位了！
