仿制晶体管测试器M8（才把板画好）

fat

回复  fat


  汇报版主原理图用的你那个简单版，手上有几片贴片的M8因为i这个屏比较大，所以PCB面积也 ...
g54188 发表于 2011-6-18 20:04 https://www.yleee.com.cn/images/common/back.gif

老兄客气了，我只是个人建议，觉得全贴片的不刮手裸奔时用得更舒服

g54188

晚上把板腐蚀好了，眼睛不行，等明天钻孔安装焊接原件，看是否成功，上图

g54188

回复 5# 链接


    今天基本做好了，应该大部分没问题，先上图，稍后调试好了把资料整理发上来。


顺便把仿的M8-V7焊接了部分图也发来看看

非门

LCD＋电路＋按键、接插件，总体积大概是 20×75×10mm
dradeng 发表于 2011-6-18 21:01 http://yleee.com.cn/images/common/back.gif

    支持版主大人快快上传。{正在琢磨着做个小型的呢。。正好偷个懒。。 }

yangbo

仿制晶体管测试器M8 记号，等阿莫的雕刻机到手后就开始制版

bbk

M8电源的PCB能不能发个？正想做个，手上就欠PCB和编码电位器了
自从GANDF发布了v7版，也没人出套件也没有人做PCB。。。。。。。

bbk

M8电源的PCB能不能发个？正想做个，手上就欠PCB和编码电位器了
自从GANDF发布了v7版，也没人出套件也没有人做PCB。。。。。。。

g54188

回复 17# bbk


    这个是我用G版4.6的PCB改的，下面直接发个热转印及字符文件，1:1的打印了就可以用，原件参数参考G版的原理图，把字符转印到PCB上照标的焊接原件就OK，我把调整管直接改在PCB上了，2个，也可以外接，另外把输出输入位置也改了下，试验基本没问题，只是没时间校验调整了，通电LCD有显示，2.5V基准电压正确。注意：所有转印图只适合感光干膜和感光板

lsnes

仿制晶体管测试器M8 记号，等阿莫的雕刻机到手后就开始制版
yangbo 发表于 2011-6-20 22:39 http://116.255.141.47/images/common/back.gif

    怎么说也得是好几年后的事慢慢等吧

fish8840

M8电源的PCB能不能发个？正想做个，手上就欠PCB和编码电位器了
自从GANDF发布了v7版，也没人出套件也没有人 ...
bbk 发表于 2011-6-22 13:37 https://www.yleee.com.cn/images/common/back.gif

    不管V4，V6，V7，PCB都要处理好“地”。不然纹波大，跳动大。单面板建议集中飞线。参考本坛坛友“V4电源抑制纹波只飞三条线”的做法，和我的贴“V4成功升级V6付纹波抑制”

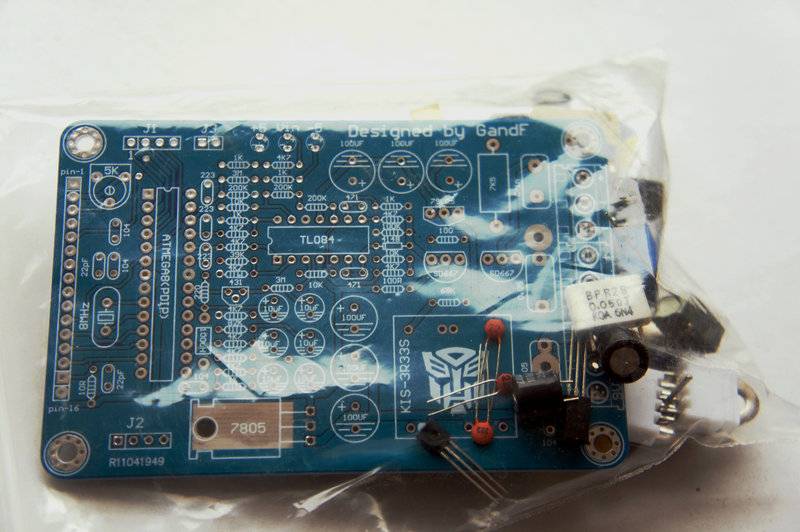

V7 PCB不是没有人做。G老大的帖子上就是用做好的PCB做的。
