我擦，输出17A电流，满载时输出电压仅跌落10多毫伏，试问模块界谁与争锋？

zjzj_007 · 发表于 2011-6-28 12:23

本帖最后由 zjzj_007 于 2011-6-28 12:59 编辑

今天抽空测量了一下上次提到的那个模块https://www.yleee.com.cn/viewthread.php?tid=7822&extra=page%3D1。先上图：

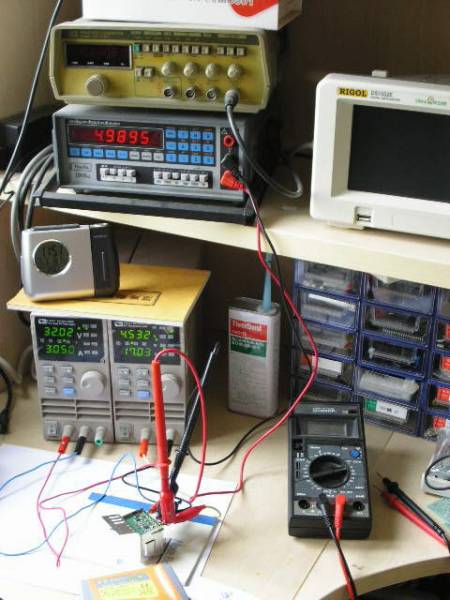

先来个全景图：这个模块默认输出是5V，输入16V至40V，采用了和019S一样的主控IC。

来个近景。输入电压32.02V，电流3.05A（约98W）；输出4.9895V（数值见上图台式万用表读数），17.03A（约85W）。粗略算了一下，此时效率为87%。

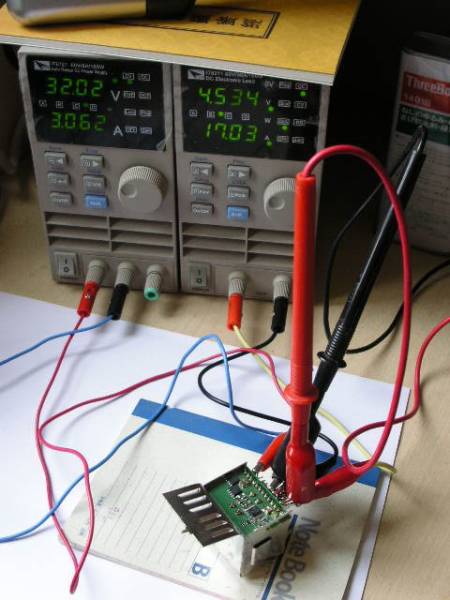

来个测试中的模块近景，已经掀起了盖头，露出了小脸，身上被插满了刑具

测一下MOS管温度，MY GOLD，141.8度！看来东芝MOS管，TPCA8050H和TPCA8049-H的性能不是盖得，确实很强。

测试期间，突闻一股烧塑料的味道，菊花猛然一紧，赶快察看，原来是由于输出电流过大，插在电子负载上的插头受接触电阻发热的影响，熔化变形了，牺牲了一对插头。
本着科学严谨的态度，测算了一下接触电阻和电线阻抗的大小和功率，妈呀！
接触电阻加电线阻抗为（4.9895V-4.532V）/17.03A=27毫欧，所耗散的功率为P=I方*R，即0.027*17A*17A=7.8W，7.8W的功耗引发的热量，塑料接头不熔化才怪。

wower · 发表于 2011-6-28 12:30

温度不低啊

lihongran · 发表于 2011-6-28 12:37

再次感叹楼主的装备

wzr200408 · 发表于 2011-6-28 13:18

17a,是亮点

feeldeepsky · 发表于 2011-6-28 13:45

下面的那两个让人口水狂流

zhongzhong · 发表于 2011-6-28 13:53

本帖最后由 zhongzhong 于 2011-6-28 13:57 编辑

楼主又放毒了

zjzj_007 · 发表于 2011-6-28 13:57

楼主又放毒了
zhongzhong 发表于 2011-6-28 13:53 https://www.yleee.com.cn/images/common/back.gif

低调，低调。

农村人 · 发表于 2011-6-28 14:02

my1048 · 发表于 2011-6-28 14:07

哪里有卖的的？PM我。

wulishui · 发表于 2011-6-28 14:18

不好意思，我看错了。我看成“压降差仅17mV”……
