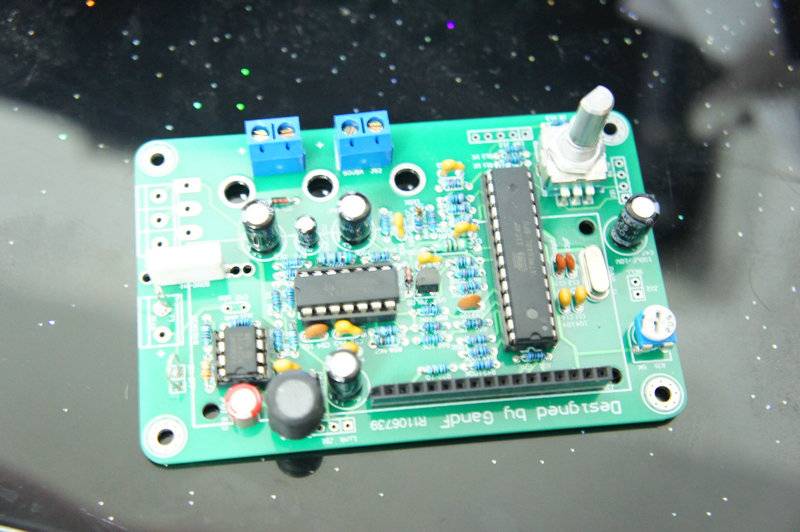

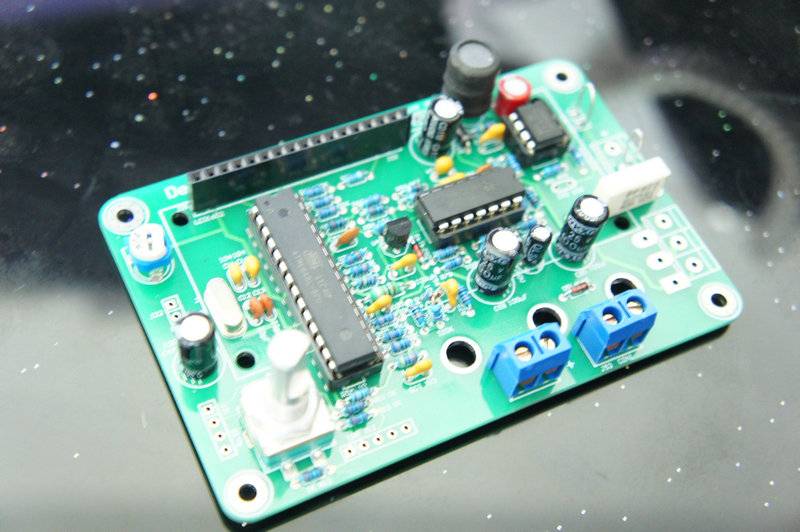

M8电子负载V6样板出炉！

fish8840 · 发表于 2011-7-1 04:30

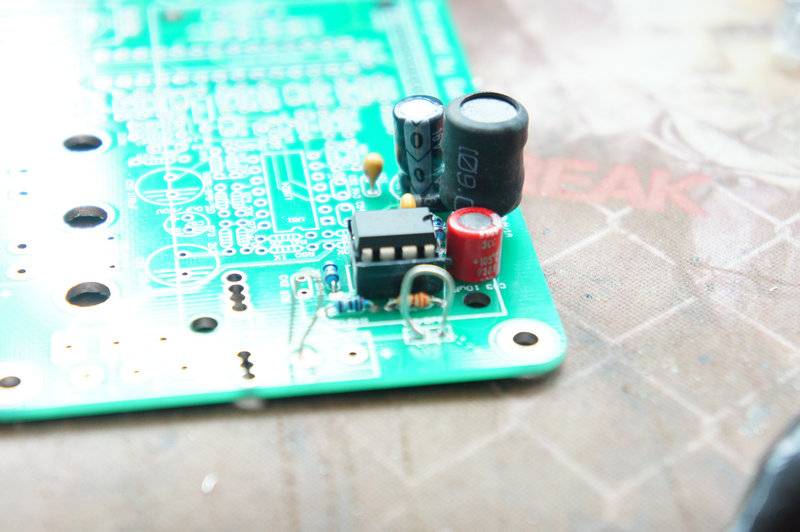

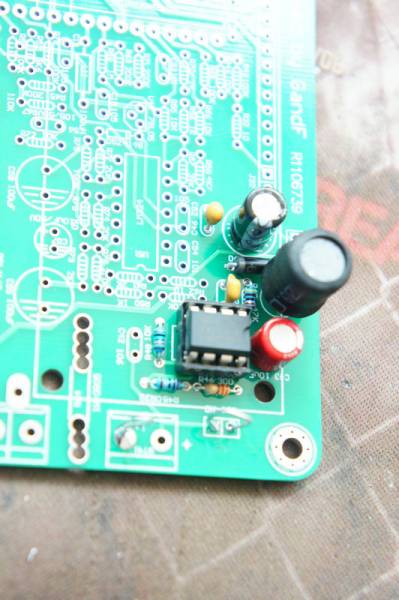

锂电供电，34063升压到7.5V。
用LM324取代两颗358.整合内阻功能不用盖高楼了。
只是不知道笨熊老人家是否愿意继续盖楼，已经给您留好位置了。

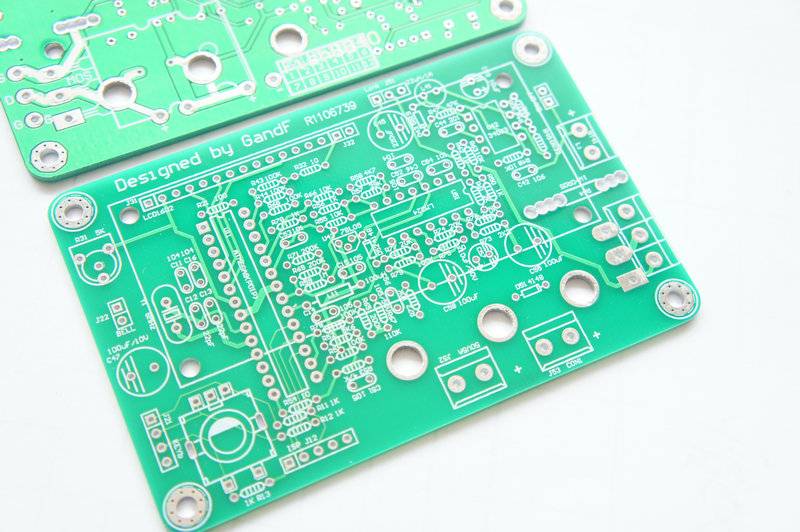

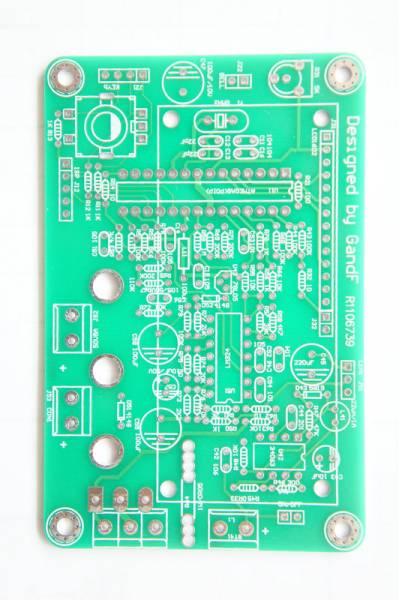

板上留了直接装接线柱的位置，也可以用5.08端子外接。直接三线制。

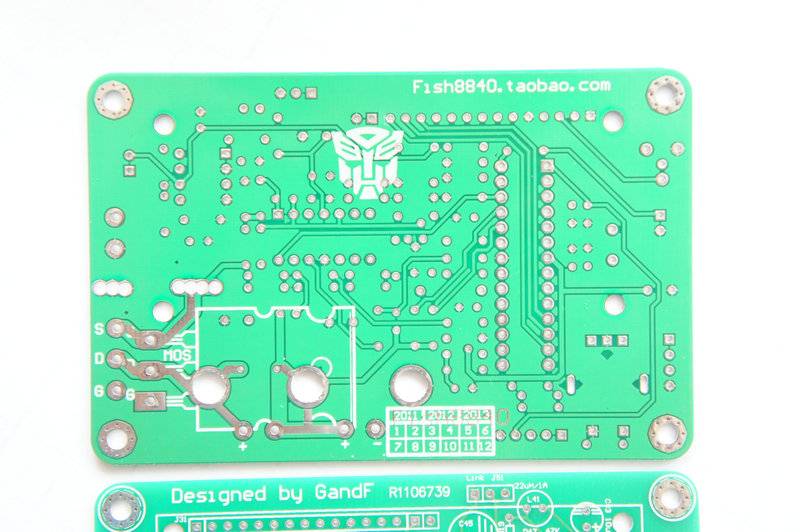

可以直接堆叠个散热片在下面，MOS就焊背后直接散热。
还有很多想法，先做个测试再说。

80x86 · 发表于 2011-7-1 06:30

杀个花～

chjj0 · 发表于 2011-7-1 07:09

高手更新速度好快

wjk478 · 发表于 2011-7-1 07:41

看着不错，我忍

wangmcu · 发表于 2011-7-1 08:54

没能力研究，只能等套件价格了

qpzmg · 发表于 2011-7-1 09:17

小巧，板子不错。

jetblack · 发表于 2011-7-1 10:06

随身型的？如果有上位机就最好了！编码器在边角上不方便吧~试想如果是上螺丝的那种盒子。。。

qiantu · 发表于 2011-7-1 10:36

不错，等出套件！

fish8840 · 发表于 2011-7-1 12:55

随身型的？如果有上位机就最好了！编码器在边角上不方便吧~试想如果是上螺丝的那种盒子。。。
jetblack 发表于 2011-7-1 10:06 https://www.yleee.com.cn/images/common/back.gif

编码开关可以外接。

这板子是按一种铝合金外壳（一般T类功放有用的）尺寸和布局考虑的，当然，裸奔也可。

风铃夜思雨 · 发表于 2011-7-1 18:40

终于出了, 再等等......
