哪位老师帮我看下我这屏的接口定义

lxlxl · 发表于 2011-7-31 16:26

本帖最后由 lxlxl 于 2011-7-31 16:43 编辑

最近买了几块32*64的双色点阵屏，引脚定义测不出,只测出138的输入端是接在74LS161的输出端，而74LS161的四个输入端确是短接在一起，没用过这个芯片，不懂...
接口是10P的

硬件：4片74HC244N+2片74LS161AN+四片74HC138N+16片4953+32片74HC595N

谁见过这接口的告诉下吧

shqi2003 · 发表于 2011-7-31 16:48

最近买了几块32*64的双色点阵屏，引脚定义测不出,只测出138的输入端是接在74LS161的输出端，而74LS161的四个 ...
lxlxl 发表于 2011-7-31 16:26 https://www.yleee.com.cn/images/common/back.gif

按照这个方法应该可以的。

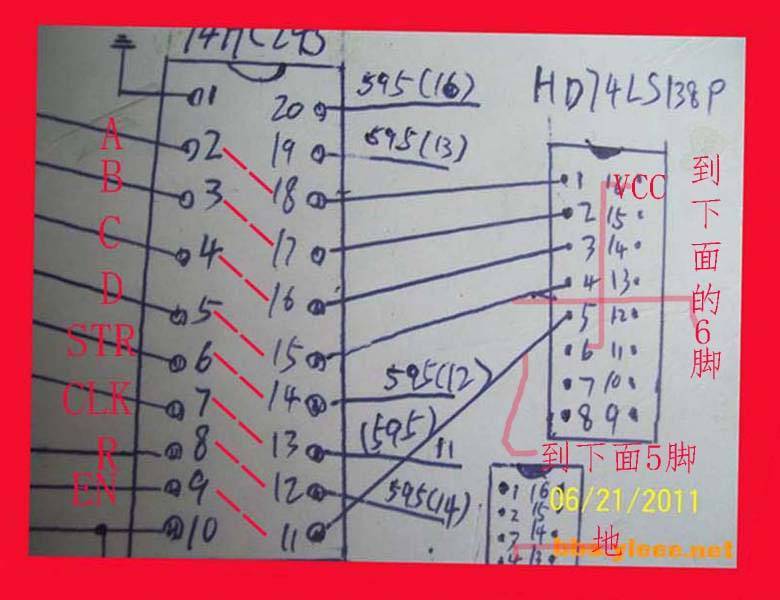

另外按照这个图一面测量一面画一下，逐步找到接口。

农村人 · 发表于 2011-7-31 18:56

mdy-5153 · 发表于 2011-8-1 09:17

本帖最后由 mdy-5153 于 2011-8-1 09:27 编辑

是需要根据所用芯片直接测量才能确定出原理图的，知道了原理就可以计划如何驱动了。
