全新台湾产蓝色背光1602 POWERTIP PC1602V 可视角度差

yleee

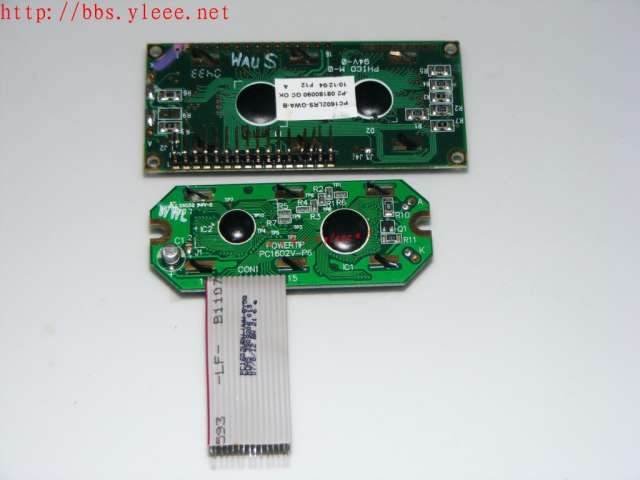

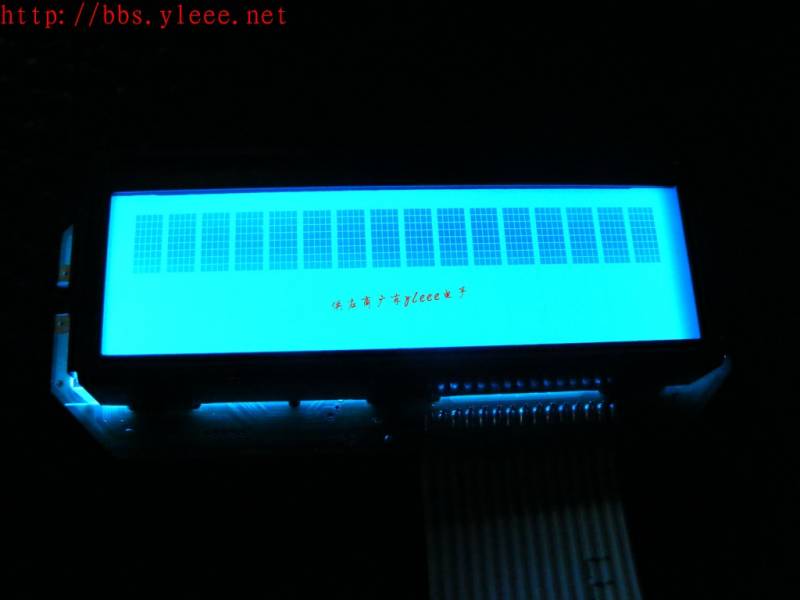

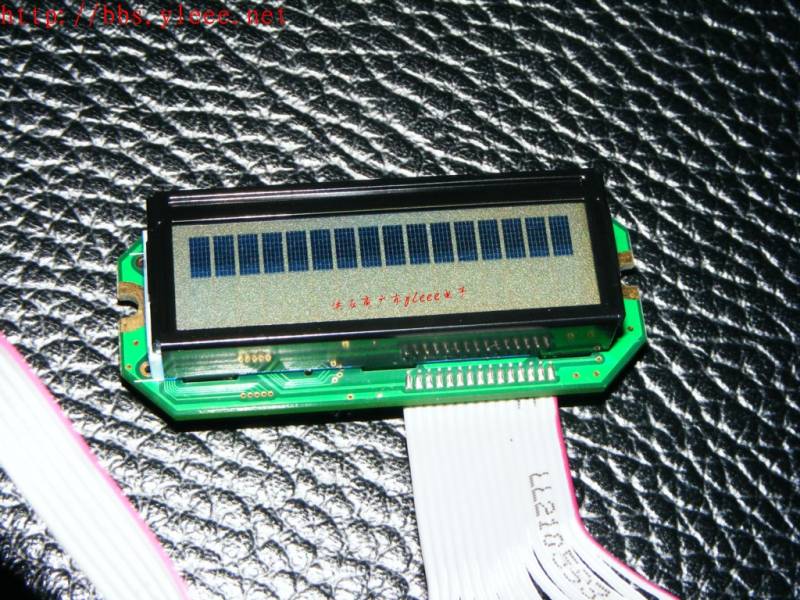

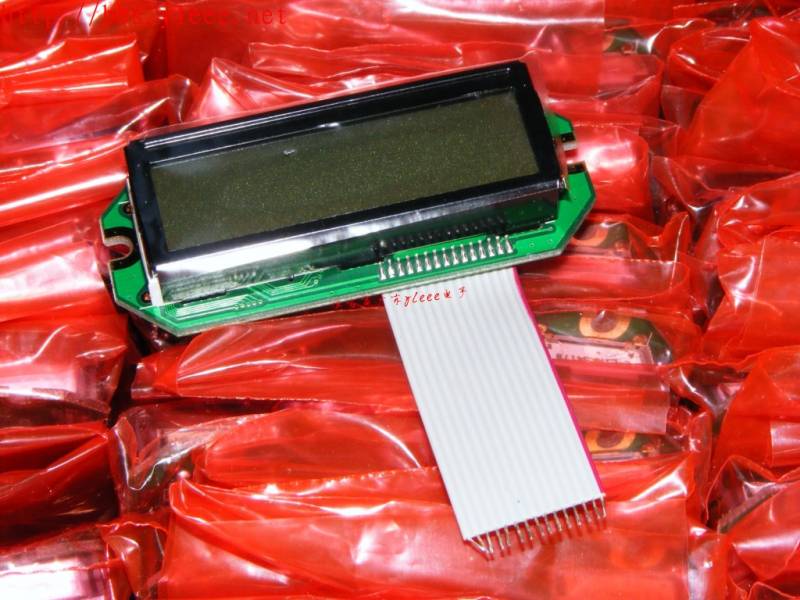

全新台湾产蓝色背光1602 POWERTIP PC1602V ，工作电压
5V时可视角度稍差，提高工作电压可以提高可视度，兼容HD44780芯片，数量8000个，单价6元


登录/注册后可看大图

联系电话13927433520          QQ841526919 旺旺在线         yleee@163.com

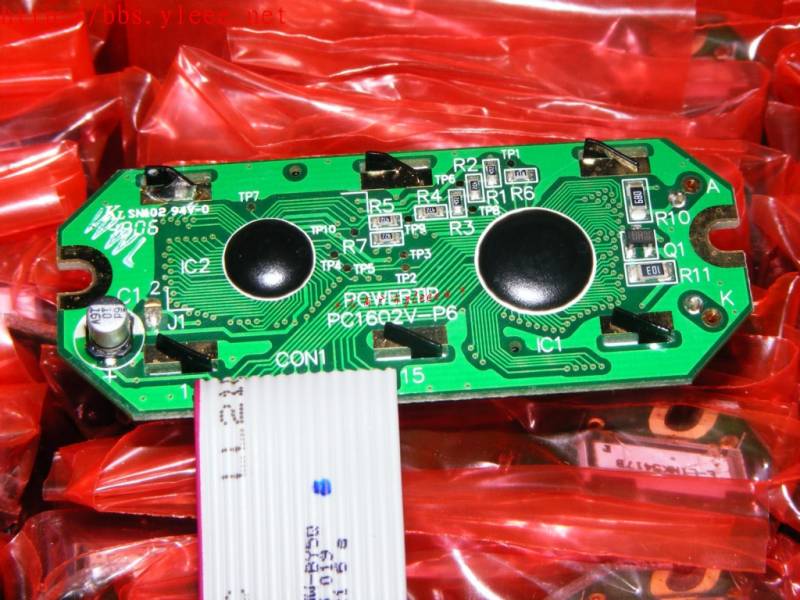

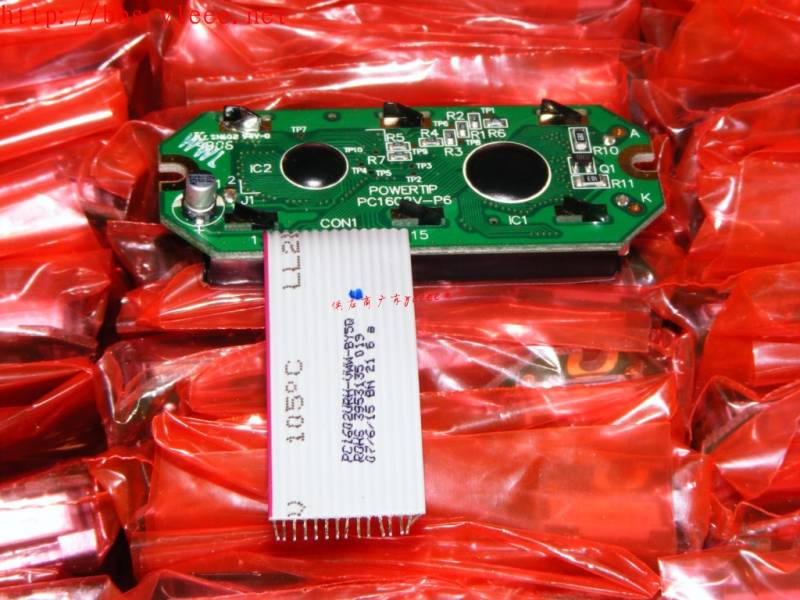

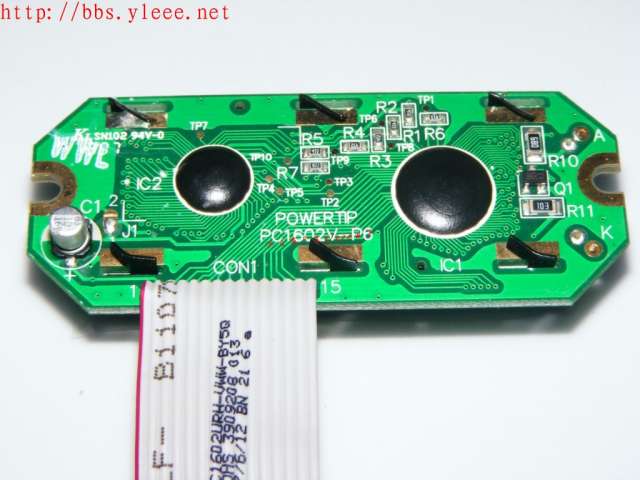

液晶模块15个接口，跟普通1602是一样的接口，16是背光接地，共用，所以被省略了

第1脚：VSS为地
第2脚：VDD接5V正电源
第3脚：V0为液晶显示器对比度调整端，接正电源时对比度最弱，接地时对比度最高，对比度过高时会产生"鬼影"，使用时可以通过一个10K的电位器调整对比度
第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。
第5脚：RW为读写信号线，高电平时进行读操作，低电平时进行写操作。当RS和RW共同为低电平时可以写入指令或者显示地址，当RS为低电平RW为高电平时可以读忙信号，当RS为高电平RW为低电平时可以写入数据。
第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。
第7～14脚：D0～D7为8位双向数据线

第15脚背光正极

fujiachun

预订两个

rifa

预定4个，呵呵，这个好便宜

jmpxwh

顶4个，一起买~

ckvlhf

15脚其实不是LED正极，它是控制那个NPN三极管使LED负极接地的。LED的电源走的是1、2脚，所以能用单片机I/O口接15脚直接控制背光。

无锡风

https://www.yleee.com.cn/post.php?action=reply&fid=42&tid=923&repquote=12939&extra=&page=1

原帖由 ckvlhf 于 2009-6-29 11:58 发表


登录/注册后可看大图

15脚其实不是LED正极，它是控制那个NPN三极管使LED负极接地的。LED的电源走的是1、2脚，所以能用单片机I/O口接15脚直接控制背光。

是吗？
我没有留意去细看。

ckvlhf

原帖由 无锡风 于 2009-6-29 18:17 发表


登录/注册后可看大图

https://www.yleee.com.cn/post.php?action=reply&fid=42&tid=923&repquote=12939&extra=&page=1


是吗？
我没有留意去细看。

我直接拿1、15脚接电源，背光不亮，才去摸索的。

litchiate

原帖由 ckvlhf 于 2009-6-29 21:29 发表


登录/注册后可看大图

我直接拿1、15脚接电源，背光不亮，才去摸索的。

同样的过程,同样的结论

无锡风

请问，有这种LCD的朋友：

    1、你们觉得这种“可视角度”，“差”到什么程度？
    2、你们是如何“处理”（或者“改善”）这种可视角度“差”的问题的？

无锡风

       建议
       在这个“视角角度”差的LCD的“第2脚：VDD接5V正电源”供电回路里，串接一个二极管；
       比较一下：
       在下述两种供电电压（①直接接Vcc=5V电源电压，②串接二极管之后再接Vcc=5V电源电压) 之下，这个液晶屏的“视角角度”，有没有变化？

       注意，这种LCD的“左右视角”，还是相对宽的，可以有“左右”45度；
       只是，这种LCD的“前后视角”，好像特别窄，可能只有“前后”15度？

       相对比较上述两种供电电压、对于这种LCD“前后视角”的影响，可以“大致固定”在一个前后倾角角度上，改变“第2脚”的供电电压——短路与否串接的二极管——来观察......

       谢谢您说一下、您的实验效果！
