热转印数码管白光，连夜发帖，图片持续更新！！！！！！！

fish8840 · 发表于 2011-1-9 03:53

一楼：热转印篇
困了，文字少，图片多，有空编辑

1。打印到白纸上的PCB图
图片 079.jpg

2.打印到不干胶背胶上
图片 081.jpg

3.PCB锯开，打磨光亮
图片 083.jpg

4.热转印到覆铜板上（工具传统熨斗，无控温功能）
图片 084.jpg

5.板子宽度限制，有个边没转印，试验的东西也没必要。
图片 085.jpg

6.揭开看看

7.转印效果很好、很成功
图片 087.jpg

8.和打印到纸上的对比
图片 089.jpg

9.腐蚀（盐酸+双氧水）
图片 091.jpg

10.对比效果

11.光照下

12.再看看

fish8840 · 发表于 2011-1-9 03:54

本帖最后由 fish8840 于 2011-1-9 03:56 编辑

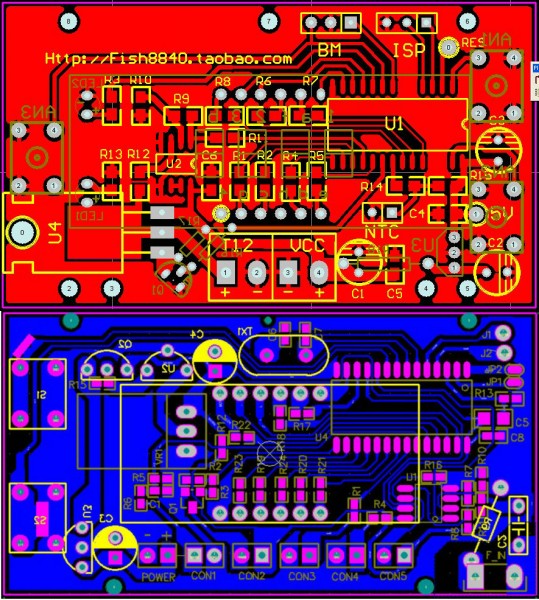

PCB图样
上面是前天通宵到6点，发去做的白光
下面是按前天的板子改的宝贝。。。猜猜是啥？

板子很像吧。

fish8840 · 发表于 2011-1-9 03:54

本帖最后由 fish8840 于 2011-1-9 03:58 编辑

忙里偷闲，画了个GandF的电流电压表头。挑战下极限。单面板超小。
图片 101.jpg

和我第二版的电流电压PCB对比
图片 105.jpg

fish8840 · 发表于 2011-1-9 03:58

本帖最后由 fish8840 于 2011-1-9 04:02 编辑

发个STC版本液晶的白光的实验板。
图片 108.jpg

下面是洞洞板的数码管白光试验板。
图片 109.jpg

下面是一楼的板子热转印后试验的照片。
图片 110.jpg

和预想的一样，刚好装到3位半的表头外壳里。
图片 112.jpg

fish8840 · 发表于 2011-1-9 03:59

本帖最后由 fish8840 于 2011-1-9 04:03 编辑

对不起，您两次发表间隔少于 10 秒，请不要灌水！

相机里还有点照片。有时间整理发上来。

fish8840 · 发表于 2011-1-9 03:59

对不起，您两次发表间隔少于 10 秒，请不要灌水！没听见啊？

fish8840 · 发表于 2011-1-9 04:03

没听见

logoffagain · 发表于 2011-1-9 08:33

本帖最后由 logoffagain 于 2011-1-9 08:47 编辑

好！又有新东西玩了！
非常欣赏老师...."刚好装到3位半的表头外壳里"的意念, 解决了众多DIYER装机的小麻烦, 更有环保意义;同一个外壳面板这下可以多搅几个实验了！

早几天才托朋友拍了一套"测试版"，还未动手呢。

fwj59 · 发表于 2011-1-9 08:37

转印的这么漂亮，不知道转印时有什么技巧，我每次转印时就有很多线没转到PCB板上

rj7can · 发表于 2011-1-9 08:56

转印的这么漂亮，不知道转印时有什么技巧，我每次转印时就有很多线没转到PCB板上
fwj59 发表于 2011-1-9 08:37 https://www.yleee.com.cn/images/common/back.gif

可能是和转印纸有关吧，我转印时总是留有很谈的一层碳粉在纸上。。。。LZ能否介绍一下，你的是什么转印纸来的？？？
